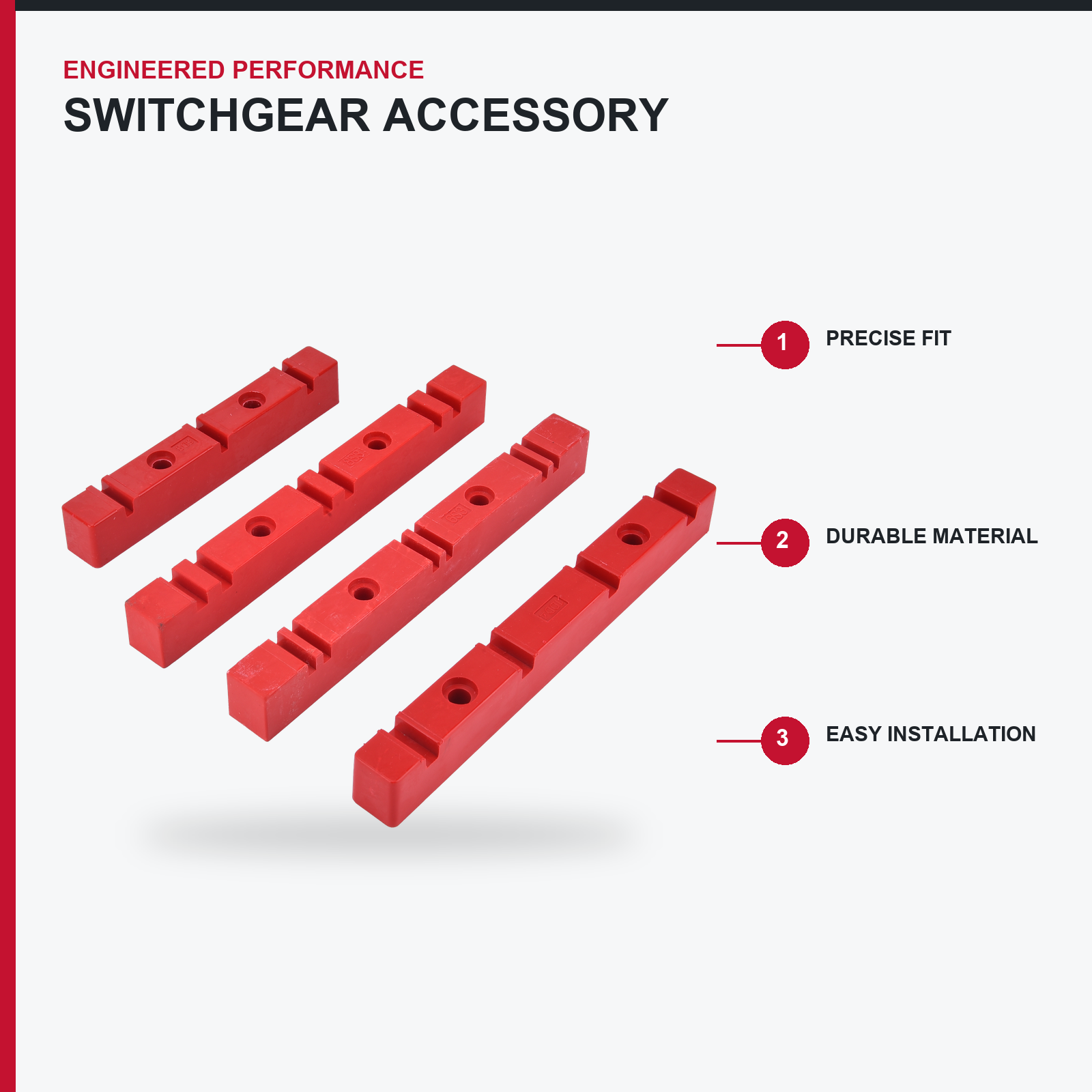

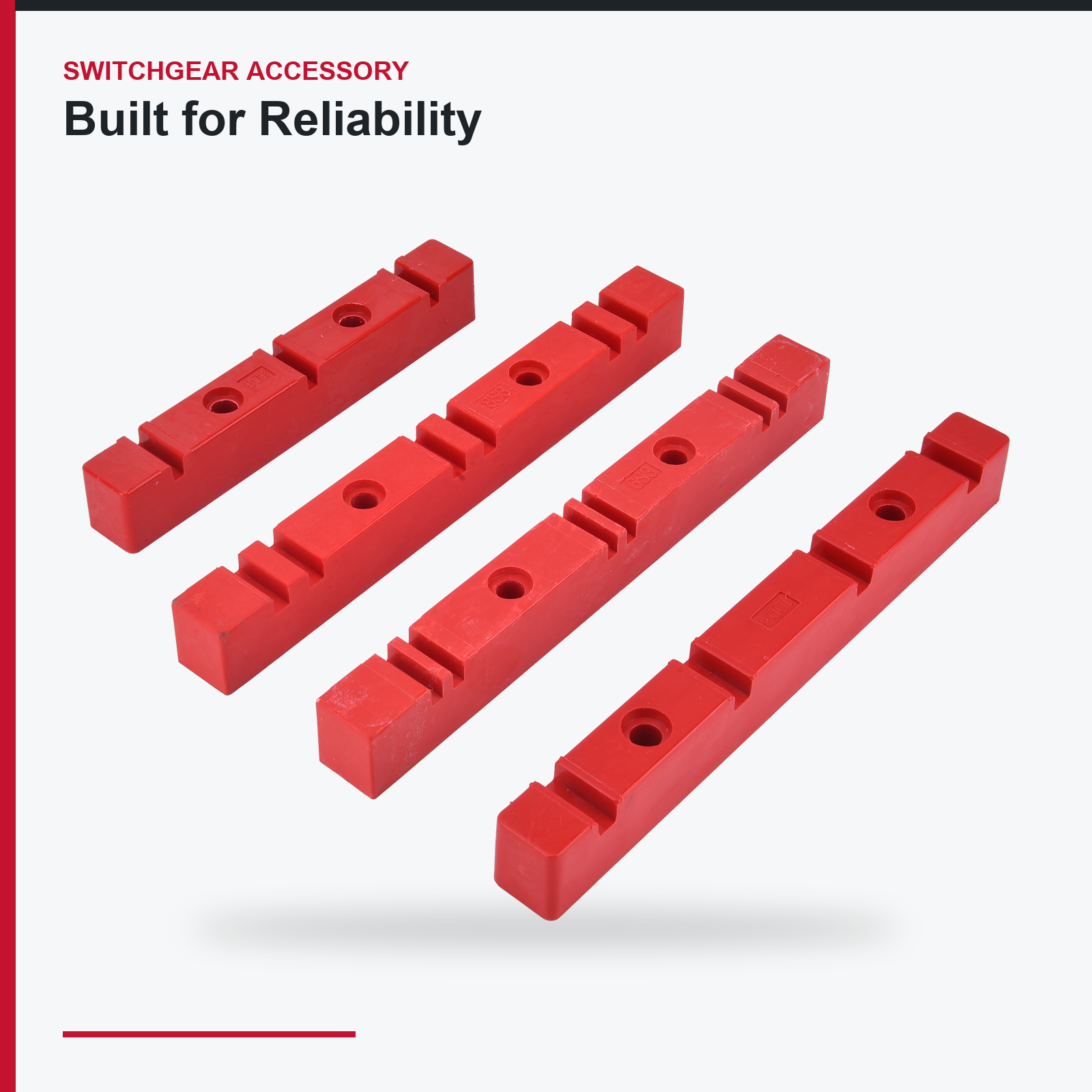

حامل قضيب التوصيل - يُثبِّت ويُحدِّد المسافات بين أجزاء نظام قضيب التوصيل، ومُصنَّف ليتحمل تيار قمة مقداره ٧٣,٥ كيلوأمبير

البيانات التقنية — حامل الموصلات

المطابقة: آي إي سي ٦١٤٣٩-١، آي إي سي ٦٠٦٦٤-١، جي بي ٧٢٥١.١

اختبار
اختبار قدرة التحمل عند تردد الطاقة ومقاومة العزل على عيّنات دفعات
الاحتفاظ بقوة المشابك بعد دورات التغير الحراري على عيّنات الدفعات
التحقق من قدرة التحمل عند حدوث دائرة قصيرة كنظام متكامل مع العوازل المتوافقة
فحص الأبعاد للقطعة الأولى في كل أداة ودفعة إنتاج
فحص بصري لكل قطعة

خيارات
أحجام وتباعد قضبان مخصصة حسب الرسومات | درجة عالية من مؤشر مقاومة التتبع الكهربائي (CTI) للبيئات الملوثة
البيئات | الدرجة المقاومة لدرجات الحرارة العالية | تطوير الأدوات وفق اتفاقية السرية
علامة تصنيع أصلية (OEM) وتغليف بعلامة تجارية خاصة

الأجزاء التي لا يمكن شراؤها محليًّا بشكلٍ موثوق

اسأل أي مُصنِّع لوحات تحكم في أسواقنا ما الذي يُبطئ دفعة إنتاجية فعليًّا، وغالبًا لا يكون القاطع هو السبب. بل إن الدعم المعدني للقضيب الناقل يصل مشقوقًا، أو المشبك لا يناسب حجم القضيب المحدَّد في الرسم الهندسي، أو المقبض لا يتوافق مع القفل، أو المفصلة لا تحمِل بابًا محملًا. ونحن نُصنِّع أكثر من ٢٠٠٠ عنصرٍ من هذه المكونات بأنفسنا، ووراءها أكثر من ٣٨ براءة اختراع، وذلك بالضبط لأن السوق المفتوح لا يوفِّرها باستمرار.

١. توريد كامل المدى من مصدر واحد
العوازل، وحوامل القضبان الناقلة، وأمشاط تثبيت الكابلات، والمفاصل، والأقفال، والمقابض، وآليات التشغيل، والتلامسات العازلة، ومسارات التثبيت، وتجهيزات الخزائن — كلُّها من مورد واحد، وقائمة تعبئة واحدة، وحاوية واحدة. وتتوقف بذلك عن متابعة ثمانية مورِّدين لتوريد خزانة واحدة.

٢. بيانات الأبعاد والرسومات التوضيحية للتجميع
يُرفق بكل جزء رسم هندسي مُحدَّد الأبعاد، وجداول توافق القضيب أو اللوحة، وقيمة عزم الشد، ومواصفات المادة. وبذلك يستطيع مصمِّمك تخطيط غرفة القضيب الناقل دون الحاجة إلى طلب عيّنات أولية.

٣. أنظمة متناسقة، وليس عناصر منفردة
تم تصميم العوازل والمشابك والقابضات كنظامٍ واحدٍ يحمل تصنيفًا محدَّدًا لتحمل الذروة. أما خلط العلامات التجارية فهو ما يؤدي إلى فشل غرفة القضبان الناقلة في اختبار الدائرة القصيرة، رغم أن مظهرها كان سليمًا على الورق. لذا، يجب تحديد المجموعة الكاملة وتصنيف العطل، إذ يُعتبر هذا التصنيف قيمةً تصميميةً وليست مجرد أمل.

٤. الأجزاء المخصصة والأجزاء المصنَّعة حسب طلب العملاء (OEM)
أحجام غير قياسية، وأشكال برشام بديلة، وأجزاء مُميَّزة بعلامات تجارية، وتغليف خاص بالعلامة التجارية الخاصة. وتطوير أدوات الإنتاج للعملاء ذوي الكميات الكبيرة، مع الاحتفاظ بالرسومات الفنية بموجب اتفاقية عدم الإفصاح (NDA).

٥. المخزون والكمية الدنيا للطلب والدمج اللوجستي
كمياتٌ دنيا منخفضة للطلب على البنود القياسية، مما يسمح للموزِّع بالاحتفاظ بمخزونٍ تشغيليٍّ بدلًا من مخزونٍ مستودعيٍّ كبير. كما تتم عملية التحميل الموحَّدة بحيث تشمل الخزائن والأدراج والأجهزة في شحنة واحدة.

٦. الوثائق المتعلقة بالمواد والامتثال
شهادات المواد، وبيانات قابلية الاشتعال ومؤشر التتبع للأجزاء العازلة، وتقارير سماكة الطلاء للأجزاء الناقلة، وإعلانات الامتثال لمتطلبات تقييد استخدام المواد الخطرة (RoHS)، إضافةً إلى المستندات الداعمة التي تتطلبها ملفات التحقق من مطابقة النظام وفق المعيار الدولي IEC 61439.

٧. ما بعد البيع
استجابة فنية خلال ٢٤ ساعة. استبدال مجاني لأي قطعة تفشل بسبب أخطاء في الأبعاد أو المواد. الحفاظ على نفس مراجعة الرسم الهندسي للقطع، لضمان توافق الإصلاح حتى في السنة الخامسة.

٨. الشروط التجارية
شروط التسليم: فوب، سي إف آر، سي آي إف، دي دي بي، إكس ووركس. ضمان التجارة، التحويل البنكي (تي/تي)، خطاب الاعتماد (إل/سي). توفير عينات للتحقق من التثبيت قبل بدء الإنتاج الضخم.

مراقبة الجودة — الأجزاء الصغيرة التي تحدد ما إذا كانت اللوحة ستنجح أم لا

عيوب المكونات رخيصة الثمن عند منعها، لكن اكتشافها مكلف للغاية. فمثلاً: عازل متصدع، أو توصيل غير مُطلّى بالكامل، أو مشبك يختلف عن التحمل المسموح به بمقدار ٢ مم، لا تظهر هذه العيوب أثناء التركيب في الورشة، بل تظهر أثناء اختبار العزل الكهربائي أو أثناء حدوث دائرة قصيرة. ولذلك تُطبَّق فحوصات الدخل والفحص أثناء التصنيع على كل دفعة.

مراقبة المواد
١. التحقق من المواد الأولية مقابل الشهادة عند الاستلام — درجة البوليمر، نقاء النحاس، درجة الفولاذ وسماكته.
٢. مؤهلات المواد العازلة بالنسبة لمعدل الاشتعال، ومؤشر التتبع المقارن، ومقاومة العزل الكهربائي؛ وتُؤكَّد درجات مقاومة اللهب عبر وثائق الدفعة.
٣. يتم فحص الأجزاء المعدنية للتحقق من درجتها وسمكها وحالتها السطحية قبل التشكيل.

التحكم بالأبعاد
٤. إجراء فحص العينة الأولى لكل أداة ولكل دفعة إنتاج، مع إعداد تقرير أبعادي كامل يُقارن بالرسم الفني.
٥. أخذ عينات أثناء الإنتاج وفقًا لمستوى جودة القبول المتفق عليه (AQL)، مع قياس الأبعاد الحرجة باستخدام مقاييس معايرة.
٦. فحص جودة الخيوط وقوة سحب التضمينات في الأجزاء المشغَّلة بالخيوط أو المُحقونة مع التضمينات.
٧. التحقق من تركيب القطعة مع الجزء المقابل لها — إذ تُفحص القابضة باستخدام المقاطع الفعلية من القضيب، وليس فقط مقابل رقم مذكور في الرسم الفني.

اختبار الأداء
٨. الأجزاء العازلة: مقاومة الجهد عند التردد الكهربائي، ومقاومة العزل، والانحناء الميكانيكي، وحمل الكنترليفر، والدورات الحرارية على عينات الدفعة.
٩. الأجزاء الموصلة: سماكة الطلاء باستخدام جهاز قياس الطلاء، والالتصاق، ومقاومة التلامس، وارتفاع درجة الحرارة عند التيار المقنن.
١٠. الأجزاء الميكانيكية: قوة التشغيل، ودورة التحمل، واختبار التحميل على المفاصل والأقفال والمشابك.
١١. التآكل: اختبار رش الملح على الأجزاء المطلية والمغلفة، مع تسجيل عدد الساعات حتى ظهور أول عيب.
١٢. الظروف البيئية: التعرض للرطوبة والحرارة لفترة طويلة على العينات، بما يتناسب مع تركيبات دول الخليج وأفريقيا الاستوائية.

المظهر والتغليف
١٣. الفحص البصري لاكتشاف الشقوق والفراغات والزائد (الفلَش) والحُدَب وعيوب الطلاء وتوحّد اللون.
١٤. وضوح وصحة العلامات المطبوعة أو المحفورة.
١٥. التحقق من الكمية وسلامة التغليف وملصقات أرقام الأجزاء قبل إغلاق الكرتون.

الوثائق والأنظمة
تُقدَّم شهادات المواد وتقارير الأبعاد وسجلات الاختبارات وإعلانات الامتثال لمعايير روHS عند الطلب، وبتنسيق مناسب لإدراجه في ملف التحقق الخاص بك من معيار الآي إي سي ٦١٤٣٩. نظام إدارة الجودة حسب المواصفة الآيزو ٩٠٠١، مع توثيق حالات عدم المطابقة وتحليل أسبابها الجذرية وإغلاقها. وتُوفَّر عينات للاختبار الذاتي الخاص بك قبل الإنتاج الضخم؛ ويُقبل إجراء فحص طرف ثالث من قِبل شركات إس جي إس أو بي في أو تي يو في أو إنترتيك.
