مفتاح التأريض

ما هو مفتاح التأريض؟

مفتاح التأريض هو جهاز ميكانيكي وقائي للتشغيل، يُركَّب في أجهزة التوزيع متوسطة الجهد لربط الموصلات والمجموعات الحافلة والدوائر الخارجة غير المشحونة بالأرض قبل البدء بأعمال الصيانة. ويُلغي هذا المفتاح خطر التشغيل العرضي، كما يُفرِّغ الشحنات المتبقية التي تبقى موجودة حتى بعد فتح قاطع الدائرة. وفي منشآت الجهد المتوسط ذات التصنيف من ١٢ كيلوفولت إلى ٤٠,٥ كيلوفولت، لا يُعتبر تحديد مواصفات مفتاح التأريض بشكل دقيق أمراً اختيارياً، بل هو الخطوة الأساسية في أي إجراء آمن لعزل الدوائر.

يواجه معظم المهندسين الذين عملوا على صيانة معدات التبديل في محطات التوزيع نفس التحدي: فقد يكون القاطع الدائري مفتوحًا وموصل الحافلة معزولًا، لكن الشحنة المتبقية والجهود المُحَثَّة تظل موجودة. وتتعامل مفتاح التأريض (مفتاح التوصيل بالأرض) مباشرةً مع هذه المسألة من خلال توفير مسار تأريض مرئي ومُؤكَّد ميكانيكيًّا يمكن لفرق التشغيل الاعتماد عليه قبل السماح بأي دخول إلى حجرة معدات التبديل.

الميزات الرئيسية للمنتج

تشمل هذه الفئة مفاتيح التأريض الداخلية لمعدات التبديل متوسطة الجهد العاملة عند الجهود ١٢ كيلوفولت و٢٤ كيلوفولت و٤٠,٥ كيلوفولت. وتطابق جميع النماذج المعيار الدولي آي إي سي ٦٢٢٧١-١٠٢، الذي ينظِّم مفاتيح العزل ومفاتيح التأريض للتيار المتناوب. ووفقًا للمعيار آي إي سي ٦٢٢٧١-١٠٢، يجب إثبات قدرة مفتاح التأريض (مفتاح التوصيل بالأرض) المُصنَّف لأداء وظيفة إغلاق أثناء العطل عبر اختبار النوع، بحيث يصمد أمام حدث الإغلاق أثناء العطل دون لحام التلامسات أو انبعاث القوس الكهربائي — وهذه الخاصية هي التي تميِّز المنتجات الخاضعة لاختبار النوع عن تلك التي تدَّعي المُصنِّعُ توافقها مع المعيار دون خضوعها لاختبار رسمي.

• السعة التوصيلية القصوى للدوائر القصيرة: يمكن إغلاق مفتاح التأريض عن طريق الخطأ على دائرة مشحونة. ويجب أن يتحمل الجهاز قوس العطل الناتج دون أن يلتحم أو يتسبب في حادثة انفجار قوسي. وتصل قيمة التيار الأقصى المُصنَّف للإغلاق إلى ٥٠ كيلوأمبير (الطراز JN15A-12) و٨٠ كيلوأمبير (الطراز JN17-12 المُشغَّل كهربائيًّا). وينبغي التحقق من هذه القيمة مقابل تيار العطل المتوقع عند نقطة التركيب — فهي القيمة القصوى التي خضعت لاختبار نوعي، وليست هامش أمان عام.
• تيار التحمل القصير المدى: بعد الإغلاق أثناء العطل، يجب أن يحمل المفتاح تيار العطل الناتج لمدة التصنيف المحددة. وتغطي التصنيفات في هذه الفئة تيار عطل قدره ٢٠ كيلوأمبير لمدة ٤ ثوانٍ (الطراز JN15A-12)، وقدرة تحمل قصيرة الأمد تبلغ ٣١,٥ كيلوأمبير (الطراز JN17-12). وإذا كانت مستويات العطل في نظامك قريبة من القيمة المُصنَّفة، فعليك تقييم ما إذا كانت هناك هامش كافٍ لاستيعاب التغييرات المستقبلية في الشبكة.
• التشغيل الآني الثلاثي الطور: تستخدم جميع الموديلات عمود محرك مركزي لتحقيق تشغيل متزامن للقطبين الثلاثة، مما يلغي خطر ترك طور واحد غير مؤرض — وهي حالة فشل شائعة أكثر في التصاميم القديمة التي تُشغَّل قطبًا واحدًا في كل مرة.
• نمط التشغيل: التشغيل اليدوي بواسطة ذراع يدوية للوحات الداخلية القياسية التي تُراقبها طواقم العمل؛ والتشغيل الآلي بالتيار المتناوب أو المستمر بجهد ١١٠ فولت أو ٢٢٠ فولت للمحطات الفرعية البعيدة والخاضعة للتحكم عبر أنظمة التحكم والإشراف (SCADA)؛ وآليات إغلاق سريعة تعمل بالزنبركات لمهام إحداث العطل في أنظمة الجهد ٤٠,٥ كيلوفولت (JN22B-40.5).
• تركيب العوازل: تُستخدم عوازل راتنج الإيبوكسي في جميع مستويات الجهد، وتوفّر مقاومة عالية للعزل ومقاومة قوية للقوس الكهربائي. أما في الطرازات ذات الجهد ٢٤ كيلوفولت و٤٠,٥ كيلوفولت، فتتم ترقية عوازل راتنج الإيبوكسي لمواجهة الإجهاد الكهربائي الأعلى الناتج عن مستويات الجهد المرتفعة.
• رد الوضع: توفر أجهزة استشعار الموضع المغلَّفة بإيبوكسي وكتل المفاتيح المساعدة المدمجة إشارات تدل على حالة الفتح أو الإغلاق إلى لوحات التتابعات الواقية، مما يدعم منطق القفل الموثوق به في الأنظمة الثانوية للمحطة الفرعية.

نطاق الطرازات واختيار الجهد

عند اختيار مفتاح التأريض (ويسمى أيضًا مفتاح التأريض)، تكون الخطوة الأولى هي تأكيد الجهد المقنن للوحة التوزيع. نماذج المفاتيح غير قابلة للتبديل بين فئات الجهد حتى عندما تبدو الأبعاد المادية متشابهة. إذا كان المحايد للنظام مؤرضًا بشكل صلب وكان جهد التركيب ضمن فئة واحدة، فإن اختيار النموذج يكون مباشرًا. تحقق من كل لوحة على حدة للتركيبات التي تخلط بين مستويات الجهد.

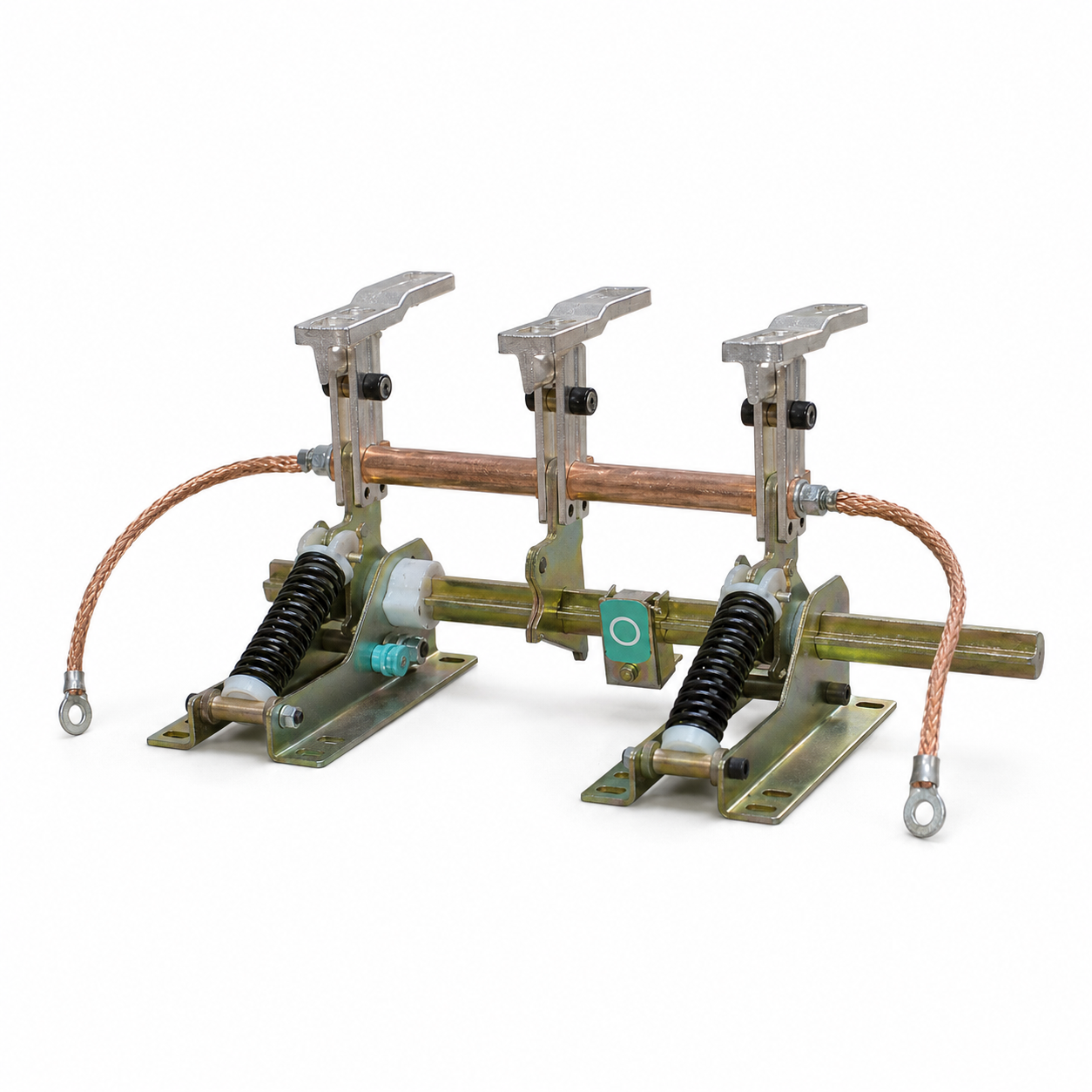

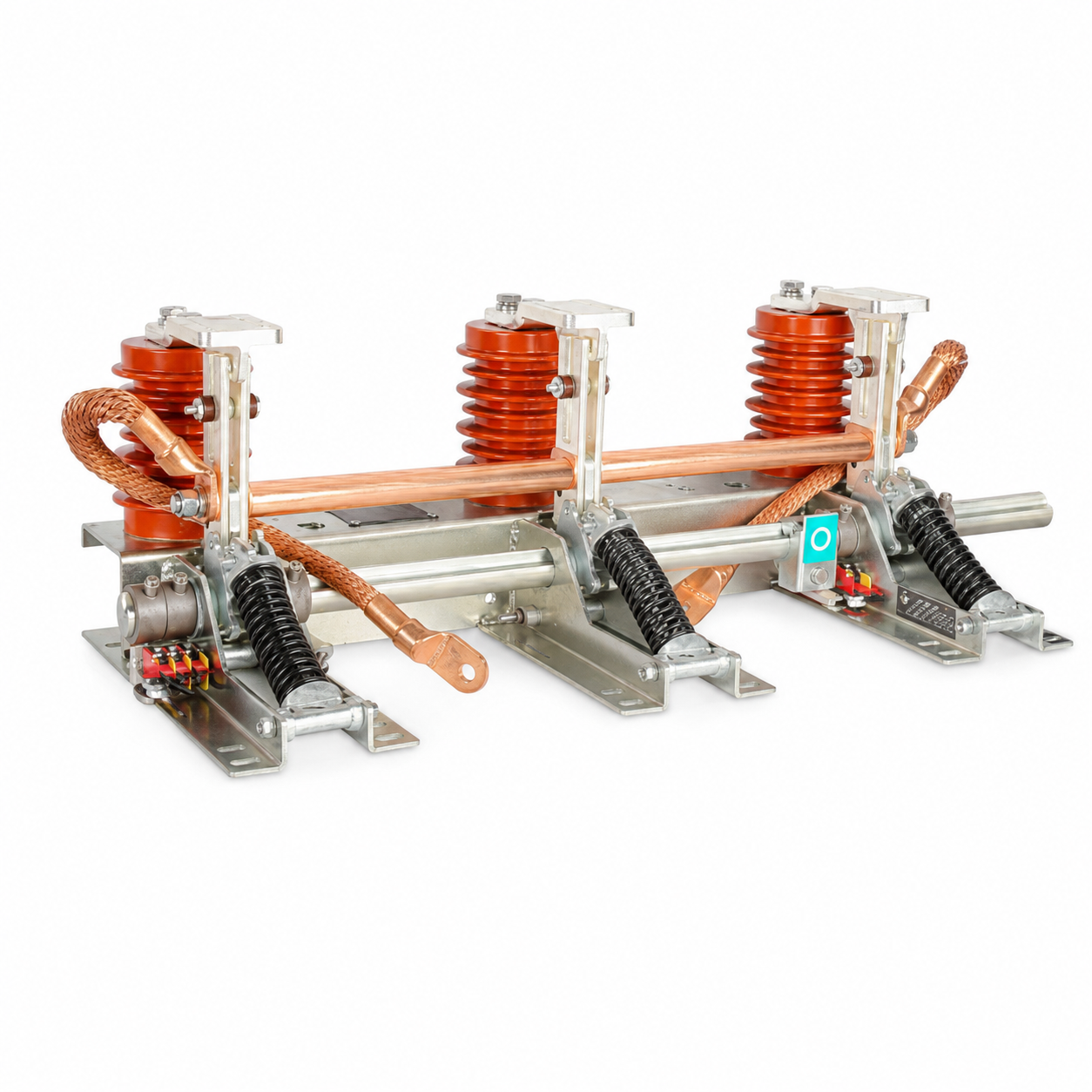

• 12kV: تم تصميم JN15A-12 لتركيبه في حجرة الكابلات الخاصة بمعدات التوزيع KYN28-12، بقدرة قصوى لتيار الإغلاق تبلغ 50kA مع شفرات مطلية بالفضة وهيكل من الصلب المجلفن. يضيف مفتاح التأريض الآلي JN17-12 (ويسمى أيضًا مفتاح التأريض) محركًا مدمجًا للتشغيل عن بعد تحت تحكم SCADA، بقدرة قصوى تبلغ 80kA وقدرة تحمل لفترة قصيرة تبلغ 31.5kA.

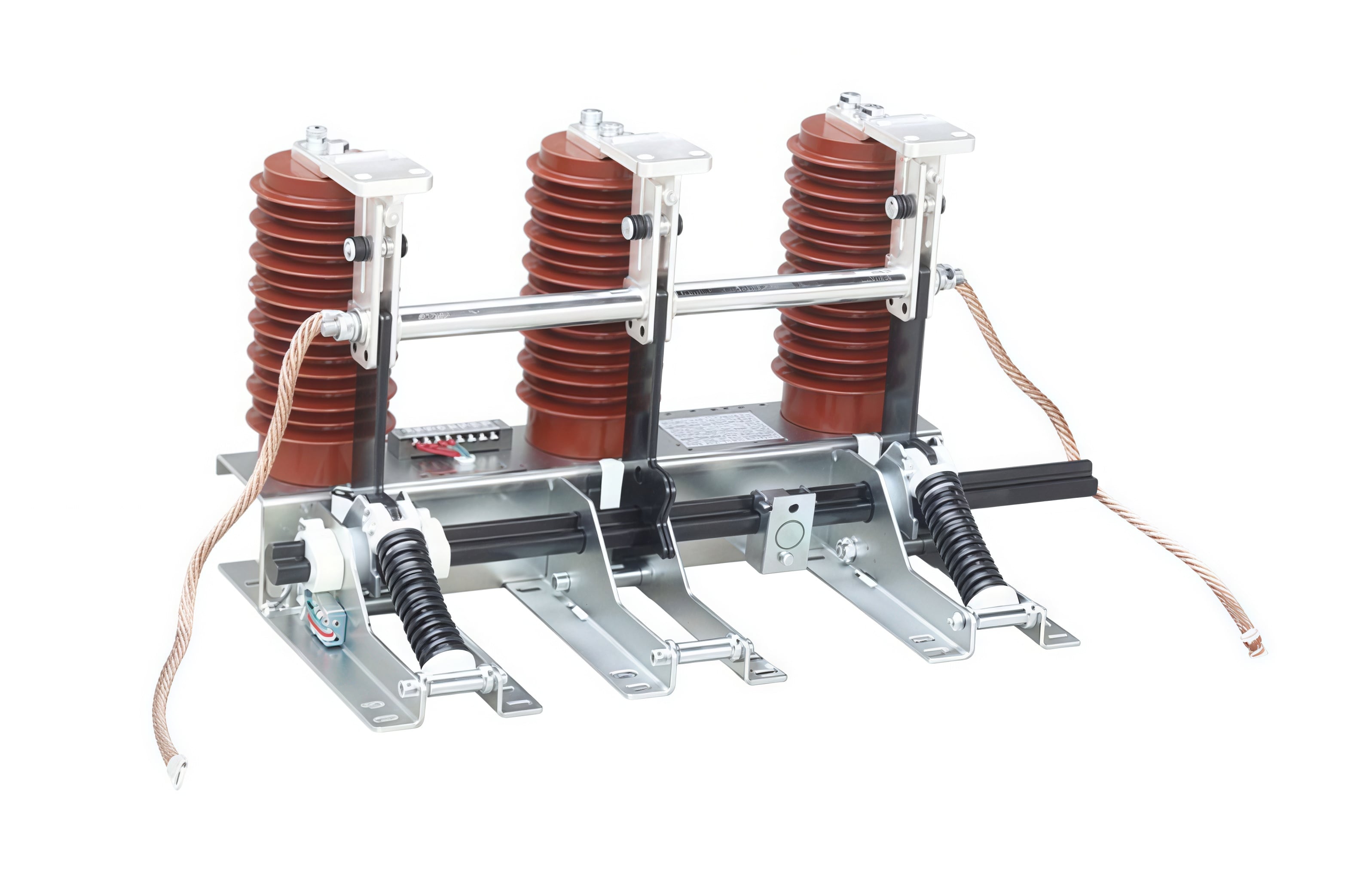

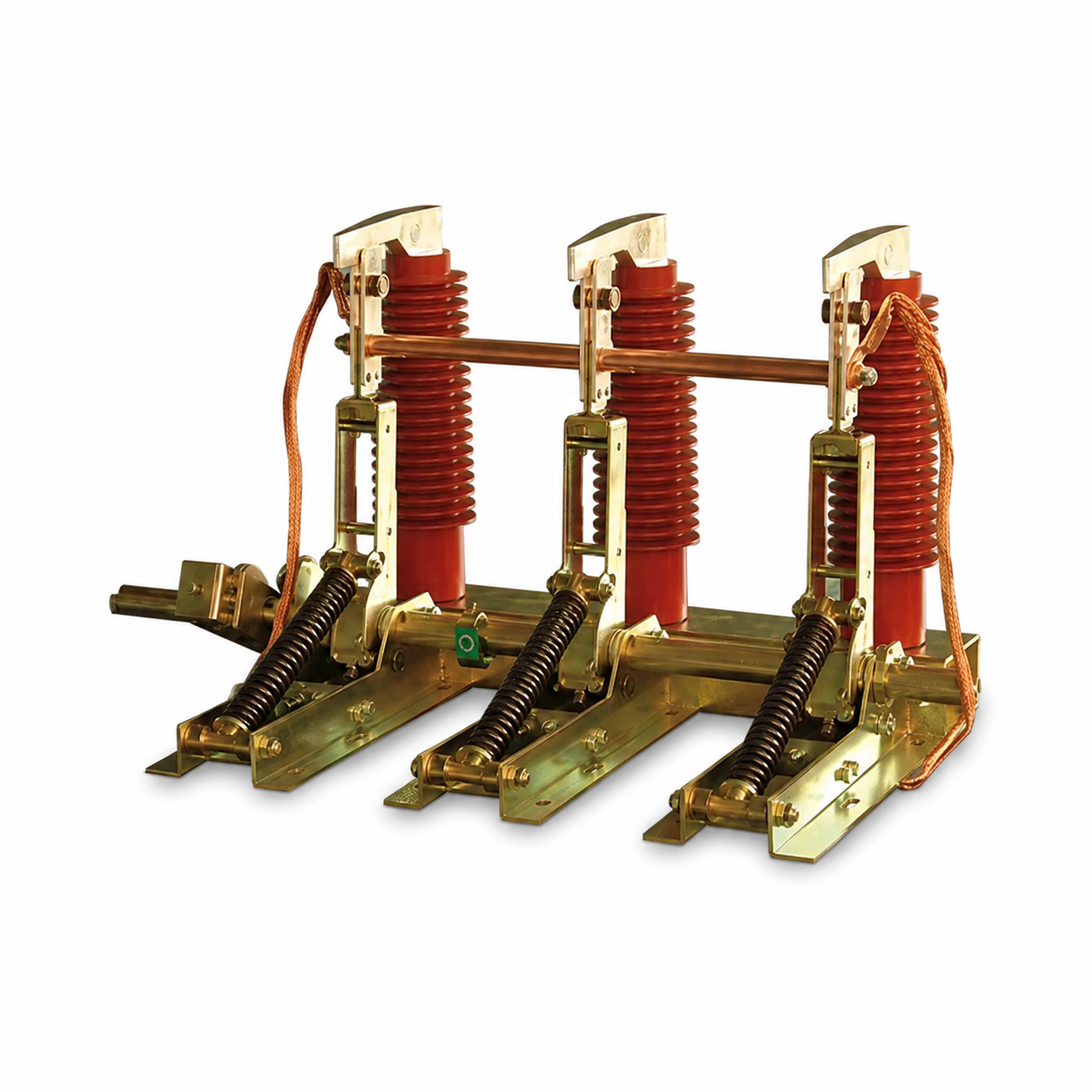

• 24kV: يدعم نموذج المجموعة جي إن١٥-٢٤‏/‏(د)٣١,٥ التشغيل اليدوي أو المحركي مع تباعد قطبي مخصص للوحات كاين٢٨ و إكس جي إن و إتش إكس جي إن.

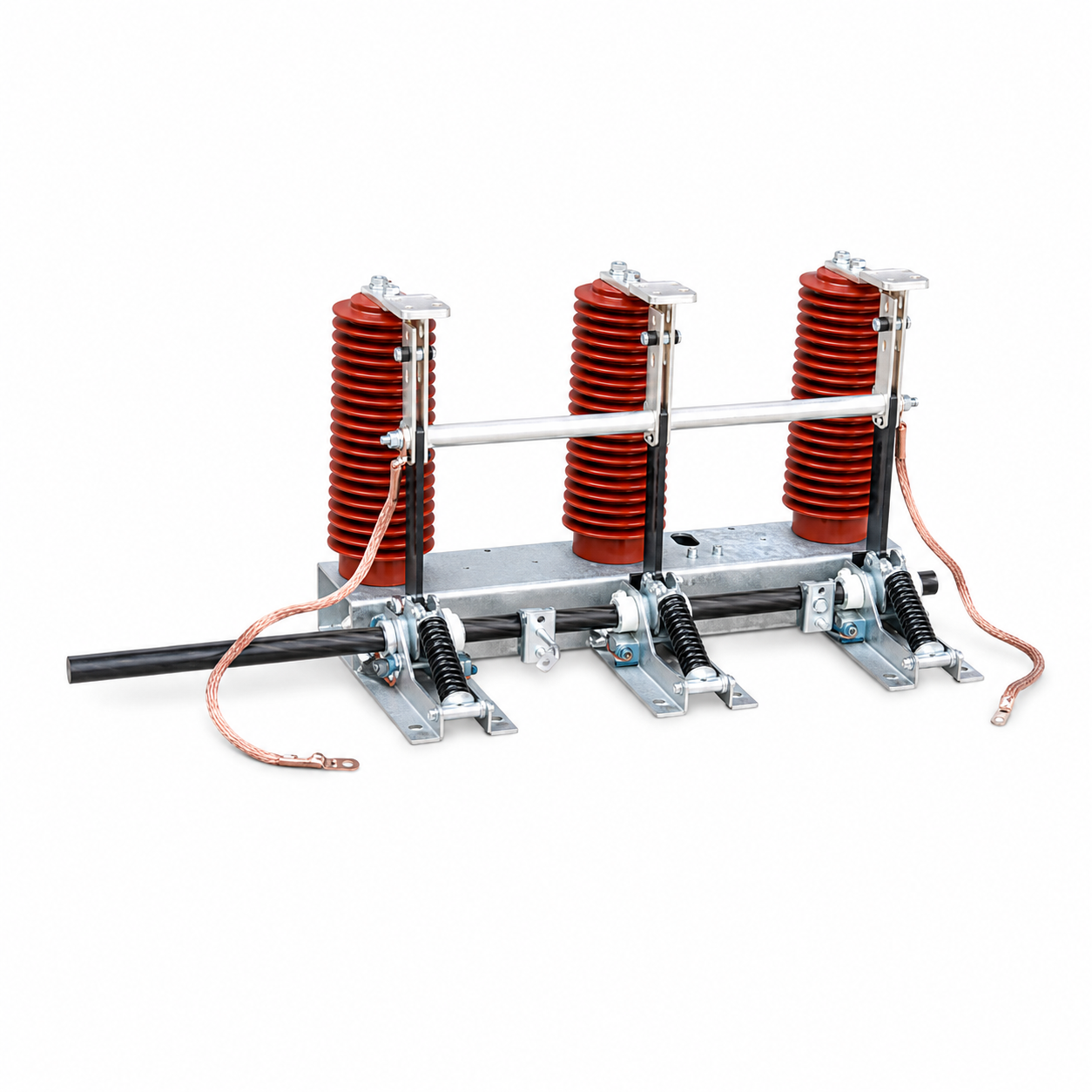

• ٣٥ كيلوفولت‏/‏٤٠,٥ كيلوفولت: يتميز مفتاح التأريض جي إن٢٢ب-٤٠,٥ بميكانيكية إغلاق سريعة تعمل بالزنبرك لمهام إنشاء العطل في محطات التحويل من فئة النقل، وأنظمة الطاقة الصناعية الثقيلة، والمحطات الكهروضوئية ومحطات طاقة الرياح العاملة عند جهد ٣٥ كيلوفولت و٤٠,٥ كيلوفولت.

القفل الميكانيكي والموثوقية طويلة الأمد

القفل الميكانيكي مع القاطع الرئيسي وبوابة قسم الكابلات مُضمَّنٌ بشكل قياسي في جميع الطرازات ضمن هذه الفئة. ويفرض هذا القفل تسلسل التشغيل الصحيح: فتح القاطع أولاً قبل إغلاق مفتاح التأريض؛ وإطلاق مفتاح التأريض أولاً قبل إدخال القاطع إلى وضعه التشغيلي (rack-in). وبذلك يمنع الخطأ الأكثر خطورةً في عمليات صيانة التوزيع المتوسط الجهد، ألا وهو إغلاق مفتاح التأريض على حافلة مشحونة، أو إدخال القاطع إلى وضعه التشغيلي بينما لا يزال التأريض مُطبَّقًا.

عادةً ما تعمل القفلات الميكانيكية في معدات التبديل متوسطة الجهد بشكلٍ سليم عند التشغيل الأولي. أما ما يصعب ملاحظته فهو سلوك مقبض قفل التأريض بعد عدة سنوات من عمليات التبديل — وهل يؤدي التآكل في هندسة القفل تدريجيًّا إلى خفض موثوقية تسلسل السلامة. وللمنشآت التي تشهد دورات تبديل نشطة أو فترات صيانة طويلة، ينبغي التحقق من حالة آلية القفل أثناء الصيانة المجدولة، وليس فقط عند التشغيل الأولي. ويسهم توثيق نتيجة اختبار وظيفة القفل كجزءٍ من سجل الصيانة السنوي في توفير إمكانية التتبع اللازمة إذا جرى التحقيق لاحقًا في حادث تبديل.

التطبيقات الشائعة

يُستخدم مفتاح التأريض (مفتاح التوصيل بالأرض) ضمن هذه الفئة في نطاق واسع من أنواع منشآت متوسطة الجهد:

• لوحات معدات التبديل متوسطة الجهد الداخلية من الأنواع KYN28 وKYN61 وHXGN وGIS في محطات التوزيع التابعة للمرافق العامة، والتي تتطلب عزلًا آمنًا قبل إجراء الصيانة
• نُظُم الطاقة الصناعية في مرافق التصنيع والتعدين والمعالجة، حيث يشكّل عزل الصيانة المنتظمة جزءًا من برنامج إدارة السلامة
• محطات توليد الطاقة المتجددة التي تتطلب محطات التجميع متوسطة الجهد إجراءات تأريض محددة لصيانة المحولات وخطوط التغذية
• المحطات الفرعية الخاضعة للتحكم عن بُعد عبر أنظمة الإشراف والتحكم الآلي (SCADA) وغير المأهولة، والتي تتطلب تشغيلًا كهروميكانيكيًّا عن بُعد ضمن سير عمل الصيانة المجدولة أو الاستجابة للأعطال
• معدات التبديل الخاصة بالربط بالشبكة الكهربائية للأحمال الصناعية في الأسواق التي تفرض فيها شركة التوزيع المحلية إجراءات تأريض موثَّقة قبل السماح بالوصول لأغراض الصيانة

كيفية اختيار مفتاح التأريض المناسب

غالبًا ما يواجه المشترون الذين يعملون على تحديد مواصفات مفتاح تأريض متوسط الجهد نفس الصعوبة: فالمواصفات المُدرجة في أوراق البيانات متاحة، لكن المنطق الذي يستند إليه الاختيار وفقًا للتركيب المحدَّد لا يُوثَّق دائمًا بشكلٍ واضح. وتغطي الخطوات التالية القرارات الأساسية في عملية الاختيار:

1. التحقق من جهد النظام: تحديد الجهد المقنن لمجموعة معدات التبديل — ١٢ كيلوفولت أو ٢٤ كيلوفولت أو ٤٠,٥ كيلوفولت. ويجب أن يتطابق مستوى عزل المفتاح مع لوحة التوزيع، وليس فقط مع الجهد التشغيلي الاسمي.
2. التحقق من مستوى العطل عند نقطة التركيب: الحصول على تيار العطل المتوقع عند الحافلة. ويجب أن يفوق التيار الذروي المُصنَّف للإغلاق للمفتاح الأرضي (مفتاح التأريض) هذه القيمة. وتحديد القيمة بدقة عند مستوى العطل المحسوب لا يترك هامشًا احتياطيًّا لإضافات الحمل المستقبلية — بينما يؤدي تحديد قيمة أعلى بكثير من هذا المستوى إلى زيادة التكلفة بطريقة قد لا تكون مبرَّرة إذا كانت افتراضات نمو الحمل غير مؤكدة.
3. اختيار وضع التشغيل: ذراع يدوي للوحات التي تُدار بحضور المشغل؛ ومحرّك كهربائي (تيار متناوب/مستمر ١١٠ فولت أو ٢٢٠ فولت) للوحدات غير المأهولة أو المحطات الفرعية المدمجة مع أنظمة التحكم والإشراف (SCADA). ويجب التحقق من جهد التغذية المساعدة المتاح عند اللوحة قبل تحديد نوع المحرّك.
4. التحقق من توافق اللوحة: تحقق من المسافة بين الأقطاب، والمسافة بين الطورين، وأبعاد تركيب الهيكل مقارنةً بنوع اللوحة المحددة. وتتوفر خيارات مخصصة للمسافة بين الأقطاب في التكوينات غير القياسية، بما في ذلك المتغيرات غير القياسية من طرازي KYN28 وXGN.
5. اطلب وثائق الاختبار النموذجي: لتقديم المشاريع وموافقات المرافق، يطلب المراجعون الفنيون بشكل متزايد تقارير اختبار النوع وفق المعيار IEC 62271-102 المشار إليها بالإصدار الحالي من المعيار — وليس مجرد بيان امتثال. وينطبق هذا على أي مفتاح أرضي (مفتاح تأريض) يتم شراؤه لتطبيقات الربط بالشبكة الخاضعة للتنظيم.

لماذا تكتسب هذه الفئة أهميةً بالغةً للمشترين الذين يولون السلامة أولوية قصوى

زاد الوعي بمخاطر انفجارات القوس الكهربائي وتطبيق معايير السلامة بشكلٍ ملحوظ في الأسواق الصناعية وقطاع المرافق. وفي تطبيقات مفتاح التأريض (مفتاح التوصيل بالأرض)، يكمن الشاغل الرئيسي في تحديد ما إذا كان الجهاز قادرًا على احتواء حدث إغلاق عند وجود عطل. فمفتاح التأريض (مفتاح التوصيل بالأرض) الذي يحمل تصنيفًا صحيحًا وخضع لاختبارات نوعية — مع التحقق من تيار الإغلاق الأقصى المُصنَّف تحت ظروف شهادة مباشرة — يحتوي انفجار القوس الناتج عن العطل ويمنع تفاقمه إلى حادث خطير ناتج عن قوس كهربائي. أما الجهاز غير المصنَّف أو الذي لم يخضع لاختبارات كافية، فلا يوفِّر نفس الضمان.

تُؤجَّل عادةً إحدى خطوات التشغيل الأولى تحت ضغط الجدول الزمني، وهي التحقق من استمرارية مسار التأريض عبر كامل صف أجهزة التبديل، بما في ذلك ربط صواني الكابلات ووصلات تأريض الأبواب. ويُعد هذا الفحص من أصعب الإجراءات تصليحها بعد تشغيل النظام، كما أن غيابه يصعب اكتشافه أكثر ما يكون حتى تحدث حالة عطل تأريض تتجاوز حدود جهد اللمس المتوقعة. ولذلك، يُوصى بإدراج التحقق من استمرارية مسار التأريض كعنصر رسمي للإقرار النهائي في قائمة مراجعة التشغيل، بغض النظر عن ضغط الجدول الزمني.

للمشترين الذين يبحثون عن مفتاح أرضي (مفتاح تأريض) لمحطات التحويل في روسيا أو البرازيل أو إندونيسيا أو تركيا أو مصر أو فيتنام، فإن الامتثال للمعيار الآي إي سي ٦٢٢٧١-١٠٢ لا يكفي تلقائيًّا لتلبية جميع شروط شبكات التوزيع المحلية. ويجب التأكد مما إذا كانت شركة الكهرباء أو مشغل الشبكة في سوقك تطلب صيغًا إضافية لاعتماد النوع أو وثائق بلغة محلية أو اعتمادًا معينًا لمختبرات الاختبار قبل تقديم الطلب. وتتمتَّع تقارير الاختبار من النوع الصادرة عن مختبرات طرف ثالث معتمدة بوزن فني أكبر بكثير في عمليات مراجعة المستندات الفنية مقارنة بالإعلانات الذاتية الصادرة عن المصنِّع. وإذا كان المفتاح الأرضي (مفتاح التأريض) سيُورَّد كجزء من تجميع لوحي كامل، فيجب التأكد مما إذا كانت نطاقات التكامل والمُعاينة بالمصنع تشمل التحقق الوظيفي من المفتاح الأرضي والتحقق من أنظمة القفل المتبادل قبل الشحن.
