قاطع دوائر فراغي من طراز في إس ١-٢٤ / في إس جي-٢٤

قاطع دوائر فراغي من طراز في إس ١-٢٤ / في إس جي-٢٤

مفاتيح التيار الكهربائي الفراغية طراز VS1-24 وVSG-24 هي مفاتيح ثلاثية الطور داخلية للجهد المتوسط، ومُصنَّفة عند جهد ٢٤ كيلوفولت، وتتوفر بنسختين: نسخة ثابتة لتثبيت على اللوحات، ونسخة قابلة للسحب على عربة يدوية. وهي مُصنَّعة وفق المعيار الدولي IEC 62271-100، وتتميَّز هذه المفاتيح بمقصِّرات فراغية تمتلك مسافة مركزية بين الأقطاب تبلغ ٢٣٠ ملم، ما يسمح بدمجها بكفاءة في أجهزة التوزيع عند جهد ٢٤ كيلوفولت وبتصميم مكثَّف. وتتراوح قدرتها التصنيفية من ٦٣٠ أمبير إلى ٢٥٠٠ أمبير، وقدرتها على قطع التيارات القصيرة تصل إلى ٢٥ كيلوأمبير. أما آلية التشغيل الزنبركية فهي تدعم الشحن اليدوي والشحن المساعد بالمحرك. وتُستخدم هذه المفاتيح الكهربائية عند جهد ٢٤ كيلوفولت في المحطات الفرعية التابعة لشركات التوزيع، والمنشآت الصناعية، ومشاريع الطاقة المتجددة، حيث تتطلَّب شبكات التوزيع عند جهد ٢٤ كيلوفولت حمايةً وتشغيلًا موثوقَيْن.

نظرة عامة
التطبيقات
البيانات الفنية
الخدمات
مراقبة الجودة
المنتجات الموصى بها

قاطع الدائرة الفراغي الداخلي VS1-24 / VSG-24 — ٢٤ كيلوفولت

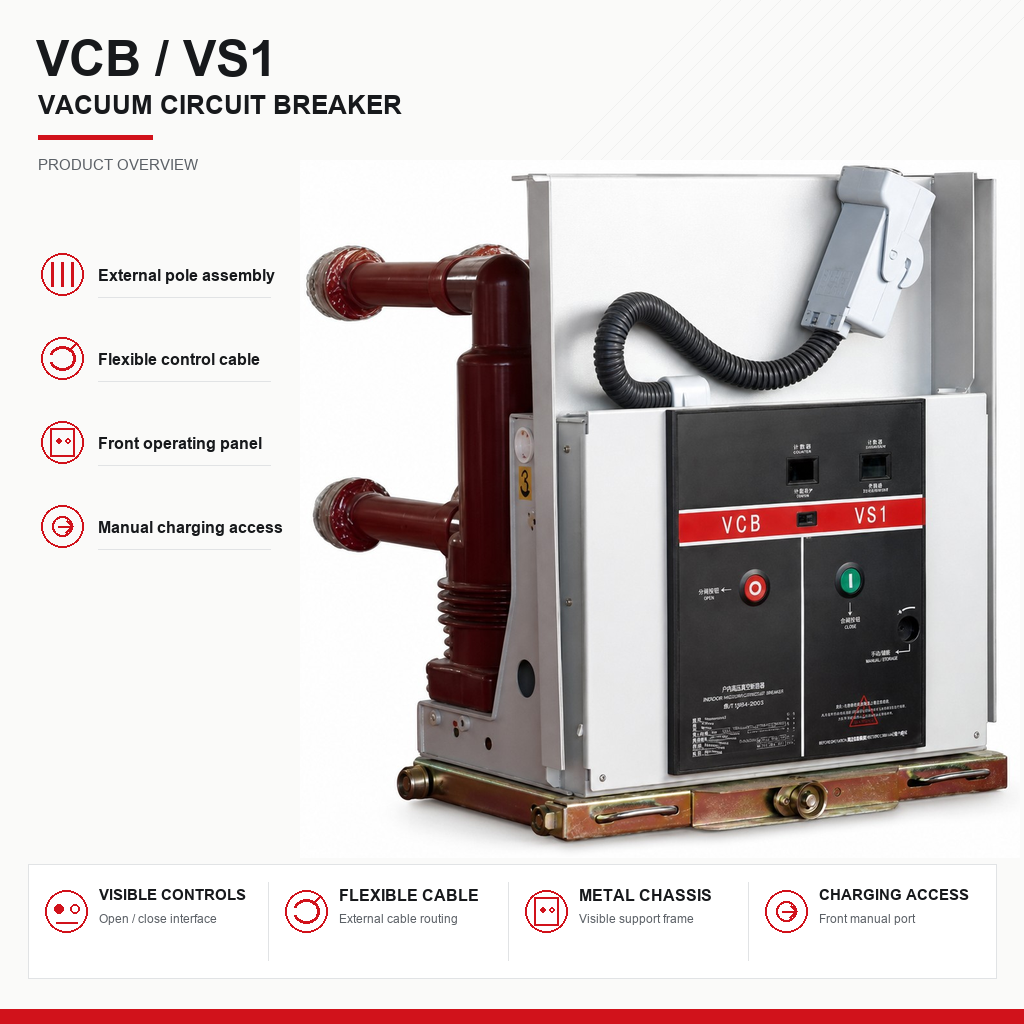

يُعَدّ كلٌّ من VS1-24 ونظيره القابل للاستخراج VSG-24 قاطعي دوائر فراغية ثلاثية الطور للتركيب الداخلي في شبكات التوزيع ذات الجهد ٢٤ كيلوفولت، ومُصنَّعان وفق المعيار الدولي IEC 62271-100. وهما يشكِّلان عنصري التبديل والحماية في خزائن التوزيع المعدنية المغلَّفة من نوع KYN28-24، وكذلك في الخزائن الثابتة ذات الجهد ٢٤ كيلوفولت التي تخدم الشبكات ذات الجهدين ٢٠ كيلوفولت و٢٢ كيلوفولت.

لماذا يختلف قاطع الجهد ٢٤ كيلوفولت عن غيره، ولماذا لا يُعتبر مجرَّد نسخة أكبر؟
يزداد المسافة بين مراكز الأقطاب من ٢١٠ مم عند جهد ١٢ كيلوفولت إلى ٢٣٠ مم عند جهد ٢٤ كيلوفولت، كما يرتفع مستوى العزل ليصل إلى ٥٠ كيلوفولت عند التردد الصناعي و١٢٥ كيلوفولت عند صدمة البرق. وتؤدي هاتان التغيرتان إلى استخدام مقاطع فراغية أكبر، وأعمدة سحب عازلة أطول، وزيادة في المسافة بين الطورَين في جميع أنحاء الجهاز. ولا يمكن تعديل قاطع جهد ١٢ كيلوفولت لاستخدامه في أنظمة ٢٤ كيلوفولت، وأي مورد يقترح ذلك فهو في الواقع يعرِّض النظام لانهيار عازلي. وعلى العكس، فإن تحديد قاطع جهد ٢٤ كيلوفولت لشبكة تعمل عند جهد ١١ كيلوفولت يؤدي إلى زيادة التكلفة وحجم الخزانة دون أدنى فائدة.

أين يطبَّق تصنيف الجهد ٢٤ كيلوفولت؟
— شبكات الجهد ٢٢ كيلوفولت في دولة الإمارات العربية المتحدة وقطر وبعض أجزاء الخليج الأوسع.
- شبكات 20kV في جميع أنحاء أوروبا الشرقية - بولندا ورومانيا وبلغاريا والمجر وصربيا - حيث 20kV هو جهد توزيع رئيسي.
- شبكات 20kV الحضرية في روسيا ومجتمع الدول المستقلة.
- شبكة البلدية 22kV في أفريقيا، ولا سيما جنوب أفريقيا.

انقطاع الفراغ
يتم إطفاء القوس في غرفة مغلقة تحت 10-3 Pa ، وتكثيفها عند أول صفر طبيعي. لا زيت، لا SF6، لا خدمة قوس المهبط. بالنسبة للمشترين في الاتحاد الأوروبي وأوروبا الشرقية ، هذا يزيل التزامات الإبلاغ عن غازات F-Gas والتحقق من التسرب واستعادة غازات نهاية الحياة بالكامل - وهي ميزة في المشتريات تظهر بشكل واضح بشكل متزايد في وثائق المناقصات الصمود المُقَدَّر هو 30,000 عملية ميكانيكية و 10,000 عملية كهربائية.

الآلية والتكوين

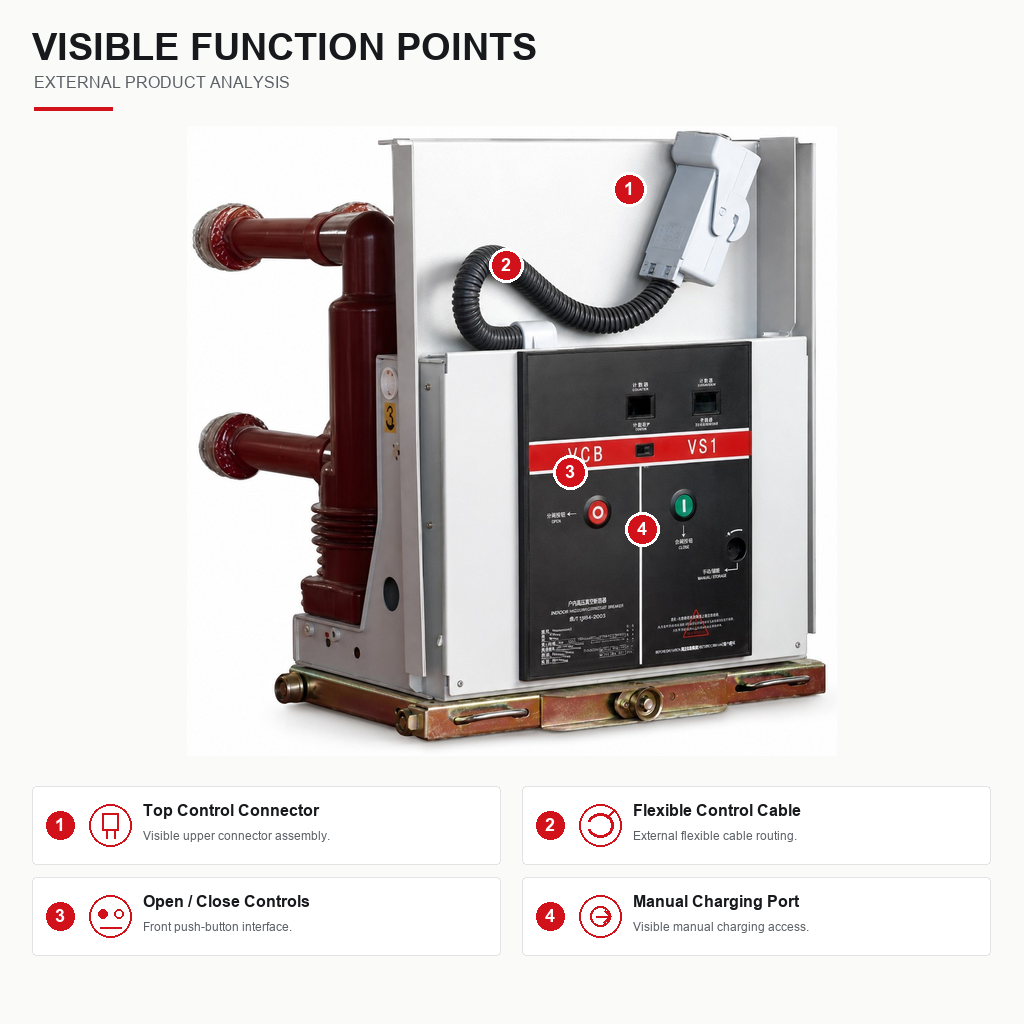

آلية تخزين الطاقة في النابض مع شحن كهربائي بواسطة محرك (تيار متناوب/مستمر بجهد ١١٠ فولت أو ٢٢٠ فولت) تدعم وظيفة الإغلاق التلقائي. وتتم مطابقة ملفات الإغلاق والفصل الجانبي مع جهد بطارية المحطة، بينما توفر كتل المفتاح المساعد إشارات عن وضع المفتاح وحالة النابض إلى أجهزة الحماية والأنظمة الإشرافية (SCADA). وهي متوفرة إما كوحدة ثابتة مثبتة على لوحة التحكم، أو كعربة قابلة للسحب من طراز VSG-24 مع آلية مثبتة على الجانب أو من الأعلى لتجهيزات القواطع الكهربائية المدمجة بجهد ٢٤ كيلوفولت.

يُجرى اختبار وظيفي على كل وحدة عند أقل جهد تحكم، وأقصى جهد تحكم، والجهد المُصنَّف، لضمان تشغيل القاطع أثناء العطل الفعلي حتى عند انخفاض جهد بطارية المحطة، وليس فقط في الظروف الاسمية.

التطبيقات النموذجية

الاستخدامات الرئيسية
حماية الدخل والدوائر الفرعية في تجهيزات القواطع المعدنية المغلقة من طراز KYN28-24.
حماية الطرف الأولي للمحولات في شبكات التوزيع بجهد ٢٠ كيلوفولت و٢٢ كيلوفولت.
توزيع الجهد المتوسط في المنشآت الصناعية حيث يكون جهد التغذية الداخلة ٢٢ كيلوفولت.
تشغيل وفصل دوائر جمع الطاقة المتجددة، حيث تجمع المزارع الشمسية ورياحية الطاقة عند جهد ٢٢ كيلوفولت لتقليل الفقد في الكابلات على المسافات الطويلة.
توزيع الطاقة البلدية والإقليمية ضمن شبكات شرق أوروبا ذات الجهد ٢٠ كيلوفولت.
- محطات فرعية تجارية كبيرة تأخذ تغذية بجهد ٢٢ كيلوفولت.
- وظيفة قسم الحافلة ووصل الحافلات في المحطات الفرعية بجهد ٢٤ كيلوفولت.
- تشغيل وفصل مجموعات المكثفات والمفاعلات عند جهود ٢٠ كيلوفولت و٢٢ كيلوفولت.
- استبدال أجهزة القاطع القديمة بجهد ٢٤ كيلوفولت، التي تعمل بالزيت أو بالمغناطيس والهواء، ضمن مشاريع التحديث.

الملاءمة الإقليمية
- الإمارات العربية المتحدة وقطر: توزيع بجهد ٢٢ كيلوفولت جنبًا إلى جنب مع جهد ١١ كيلوفولت، رهنًا بموافقة المواد من هيئة كهرباء ومياه دبي (DEWA) وهيئة تنظيم الكهرباء والماء في قطر (KAHRAMAA).
- أوروبا الشرقية: توزيع رئيسي بجهد ٢٠ كيلوفولت وفق المعيار الأوروبي EN 62271-100. وتتيح تقنية الفراغ تجنّب الالتزامات المتعلقة بالغازات الفلورية (F-Gas).
- روسيا ودول رابطة الدول المستقلة: شبكات حضرية بجهد ٢٠ كيلوفولت، مع شهادة مطابقة لمعيار غوست R وتوفر إصدارات منتجات متوافقة مع ظروف المناخ وفق غوست ١٥١٥٠.
- أفريقيا: شبكة توزيع بلدية وصناعية بجهد ٢٢ كيلوفولت، وبخاصة في جنوب أفريقيا.

التثبيت اللاحق
عندما تظل لوحة التوزيع بجهد ٢٤ كيلوفولت صالحة للخدمة لكن جهاز القاطع فيها قديم، يُرجى إرسال طراز الجهاز الحالي، والمسافة بين أقطابه، وطريقة تركيبه. إن استبدال جهاز القاطع فقط بدلًا من لوحة التوزيع بأكملها يجنبان التكلفة الرأسمالية الإضافية وانقطاع التيار المطوّل الذي تتطلبه عملية استبدال اللوحة بالكامل.

غير مناسب لـ
الشبكات ذات الجهد ١٠ كيلوفولت و١١ كيلوفولت — حدد النموذج VS1-12، وهو النموذج الصحيح والأكثر اقتصادية. وأنظمة الجهد ٣٣ كيلوفولت و٣٥ كيلوفولت — حدد الفئة ٤٠,٥ كيلوفولت. للاستخدام الخارجي المُركَّب على الأعمدة — حدد النموذج ZW32-12.

البيانات الفنية

البيانات التقنية — VS1-24 / VSG-24

الفئة	عنصر	مواصفة
الامتثال	المواصفات القياسية	IEC 62271-100، GB/T 1984
Electrical Ratings	الجهد المُصنَّف	24 كيلوفولت
	جهد العزل المقنن	24 كيلوفولت
	التردد المسموح به	50 هرتز / 60 هرتز
	التحمل عند تردد الطاقة (لمدة دقيقة واحدة)	٥٠ كيلوفولت
	قدرة التحمل أمام صاعقة البرق (BIL)	١٢٥ كيلوفولت قمة
	التيار الطبيعي المقدر	٦٣٠ / ١٢٥٠ / ١٦٠٠ / ٢٠٠٠ / ٢٥٠٠ أمبير
	تيار فتح القصر الدائري	٢٠ كيلوأمبير / ٢٥ كيلوأمبير
	تيار التوصيل القصيري	٥٠ كيلوأمبير / ٦٣ كيلوأمبير (ذروة)
	تيار تحمل قصير المدى	٢٠ كيلوأمبير / ٢٥ كيلوأمبير لمدة ٤ ثوانٍ
	تسلسل التشغيل	فتح – ٠٫٣ ثانية – إغلاق-فتح – ١٨٠ ثانية – إغلاق-فتح
المتانة	العمر الميكانيكي	٣٠٬٠٠٠ عملية فأكثر
	العمر الكهربائي عند التيار المُصنَّف	١٠٬٠٠٠ عملية فتح وإغلاق (CO) فأكثر
	وقت الافتتاح	٣٠–٦٠ مللي ثانية
	زمن الإغلاق	٤٠–١٠٠ مللي ثانية
	زمن القوس الكهربائي	≤١٥ مللي ثانية
آلية التشغيل	النوع	طاقة زنبرك مخزَّنة
	محرّك شحن الربيع	تيار متناوب/مستمر ١١٠ فولت أو ٢٢٠ فولت
	الشحن اليدوي	مُوفَرٌ كاحتياطي
	لفة الإغلاق	تيار مباشر ١١٠ فولت / ٢٢٠ فولت
	ملف إفلات التفرع	تيار مباشر ١١٠ فولت / ٢٢٠ فولت
	جهاز إفلات لانخفاض الجهد	اختياري
	مفتاح مساعد	حتى ١٣ مفتوح عادي + ١٣ مغلق عادي
	مضادّ الضخّ	ميكانيكي وكهربائي
ميكانيكي	المسافة بين مركزي القطبَين	230 ملم
	التثبيت	تركيب ثابت على لوحة أو عربة يدوية قابلة للسحب من نوع VSG-٢٤
	موضع الآلية	تركيب جانبي أو علوي للوحات المدمجة
	الوزن (تقريباً)	١٢٠ كجم (٦٣٠ أ) – ١٨٠ كجم (٢٥٠٠ أ)
شروط الخدمة	درجة حرارة البيئة المحيطة	من −٣٠ °م إلى +٥٥ °م
	الارتفاع	حتى ١٠٠٠ متر وفق المعيار؛ وحتى ٢٠٠٠ متر عند الطلب مع خفض الأداء
	الرطوبة النسبية	متوسط يومي ≤٩٥٪

الخدمات

اختيار ما قبل البيع
- مراجعة التطبيق بما يتناسب مع متطلباتك: التيار المقنن، وقدرة القطع، وتسلسل التشغيل، والتردد المتوقع للتبديل.
- تحديد الأبعاد الخاصة بالتركيب البديل أو الاستبدال: أرسل لنا طراز الوحدة الحالية، والمسافة بين أقطابها، وأبعاد تركيبها، وسنؤكد لك إمكانية الاستبدال المتبادل قبل تقديم طلب الشراء.
- التحقق من التوافق مع الشبكة: فئة ١٢ كيلوفولت تصلح لشبكات ١٠ كيلوفولت (روسيا/رابطة الدول المستقلة) و١١ كيلوفولت (الشرق الأوسط/إفريقيا)؛ وفئة ٢٤ كيلوفولت تصلح لشبكات ٢٠ و٢٢ كيلوفولت؛ وفئة ٤٠,٥ كيلوفولت تصلح لشبكات ٣٥ كيلوفولت. كما تم التحقق من توافق الإمدادات للمملكة العربية السعودية عند تردد ٦٠ هرتز.
- تحديد تكوين الملف اللولبي والمحرك والتلامسات المساعدة وفقًا لجهد التحكم الخاص بك (تيار متناوب/مستمر ١١٠ فولت أو ٢٢٠ فولت) ومتطلبات واجهة نظام الإشراف والتحكم الآلي (SCADA).
- نماذج مناسبة للحرارة المنخفضة، مزودة بزيت تشحيم مقاوم للبرد وتسخين مضاد للتَّكاثف للاستخدام في فصل الشتاء في دول مجلس التعاون الخليجي.

الوصول إلى السوق والتوثيق
- تقارير الاختبارات النوعية وفقًا للمواصفات القياسية الدولية IEC 62271-100 وIEC 62271-102 وIEC 62271-103 حسب الاقتضاء، وتُرفق مع الشحنة.
- شهادات من جهات خارجية (مثل KEMA وASTA وCESI وTUV) متاحة عند اشتراط وثائق المناقصة تقديم إثبات مُراقب من طرف ثالث بدلًا من تقرير المصنِّع.
- دعم في الحصول على الشهادات المطلوبة لبرامج SASO SABER وSONCAP وKEBS PVoC وICIGI وGOST R، بما في ذلك تصنيف الرمز الجمركي (HS-code)، علماً أن نيجيريا تتطلب رموزاً جمركية مكوَّنة من ١٠ أرقام منذ آذار/مارس ٢٠٢٥.

الاختبار والتسليم
- إجراء اختبارات روتينية بنسبة ١٠٠٪ قبل الشحن: اختبار التحمل عند تردد التيار الكهربائي، واختبار مقاومة التلامس، ومنحنى الخصائص الميكانيكية، واختبار التوقيت، والتحقق من الدوائر المساعدة.
- تزويد كل وحدة بتقرير اختبار فردي يتوافق مع رقمها التسلسلي.
- تغليف التصدير مع مادة ماصة للرطوبة وحاجز ضد الرطوبة؛ وتجميعها على البالتات لشحن موحد.
- الوثائق: تقرير الاختبار الروتيني، وشهادة الاختبار النموذجي، والرسم البياني للأبعاد، ومخطط التوصيلات الكهربائية، والدليل الإرشادي للتشغيل والصيانة، وقائمة قطع الغيار.

ما بعد البيع
- إرشادات التركيب والتشغيل، ودعم عن بُعد أو إيفاد مهندس عند الحاجة.
- تدريب الصيانة الذي يشمل فحص الآلية، وقياس تآكل التلامسات، واختبار سلامة مقاطع الفراغ.
- توفر قطع الغيار المعرضة للتآكل (مثل الملفات والتلامسات ومكونات الآلية) في المخزون للاستبدال الفوري.
- الاستجابة التقنية خلال ٢٤ ساعة؛ وتوفر كتيبات تقنية بلغات متعددة (الإنجليزية والروسية والفرنسية والعربية).
- الضمان: ١٨ شهرًا من تاريخ التسليم أو ١٢ شهرًا من تاريخ التشغيل، أيهما ينتهي أولًا.

مراقبة الجودة

اختبار النوع
- خضع الاختبار النموذجي وفق المعيار الدولي المعمول به من اللجنة الكهروتقنية الدولية (IEC): IEC 62271-100 للمقاطعات الكهربائية، وIEC 62271-102 لمفاتيح التأريض والمفصولات، وIEC 62271-103 لمفاتيح قطع الحمل.
- تمت المصادقة على القدرة المُصنَّفة لقطع وتكوين الدائرة القصيرة، والتيار المُحمَل لفترة قصيرة، والتحمل أمام الجهد الترددي وصدمة البرق، وارتفاع درجة الحرارة، والمتانة الميكانيكية عبر كامل متتالية التشغيل المُصنَّفة.
- يتوفر شهادة اعتماد من طرف ثالث من جهات مثل KEMA أو ASTA أو CESI أو TUV في الحالات التي تشترط المناقصة تقديم أدلة مُراقبة.

التحكم في القاطع الفراغي (إن أُطبِّق ذلك)
- يخضع كل قاطع فراغي لاختبار سلامة الفراغ قبل التركيب؛ إذ يُعد تدهور الفراغ النمط السائد للفشل في القواطع الفراغية (VCB)، ولا يمكن رؤيته خارجيًّا بعد التركيب.
- تُقاس وتُسجَّل حركة التلامس، والمسافة الزائدة بعد التلامس، وهامش اهتراء التلامس لكل عمود على حدة.
- تُستورد القواطع الفراغية فقط من مصنِّعين مؤهلين، مع إمكانية تتبع الدفعات.

الفحص أثناء العملية
- تُختبر مكونات العزل من حيث التفريغ الجزئي قبل التركيب.
- تتم معايرة قوة نابض آلية التشغيل وخصائص شحنها وفق المواصفة المحددة.
- تُحقَّق المسافة بين مراكز الأعمدة وأبعاد واجهة التثبيت مقابل الرسم الهندسي — وهي عوامل بالغة الأهمية لقابلية الاستبدال في حالات الترقية.
- تحقُّق من سماكة الطلاء على التوصيلات الحاملة للتيار لكل دفعة.

الاختبارات الروتينية - ١٠٠٪، دون أخذ عيّنات
- قدرة العزل على التحمل عند التردد القياسي بين التوصيلات المفتوحة والأرض.
- قياس مقاومة التلامس في الدائرة الرئيسية.
- منحنى الخصائص الميكانيكية: زمن الإغلاق، زمن الفتح، ارتداد التلامس، والتوافق الزمني الثلاثي الأطوار.
- وظيفة آلية التشغيل عند أقل جهد تحكُّم، والجهد القياسي، وأقصى جهد تحكُّم — فالوحدة التي تعمل فقط عند الجهد القياسي ستتعطل فعليًّا أثناء اضطراب حقيقي عندما ينخفض جهد بطارية المحطة.
- التحقق من استمرارية مفتاح المساعدة وإشارات تحديد الموضع.
- إصدار تقرير الاختبار الروتيني المرقَّم مع كل وحدة.

إمكانية التتبع والمنظومة
- منظومة إدارة الجودة حسب معيار ISO 9001.
- إمكانية تتبع الرقم التسلسلي إلى دفعة القاطع الفراغي، ودفعة الآلية، ودفعة مكوِّنات العزل.
- حفظ سجلات الاختبار طوال فترة الضمان، وتوفيرها عند الطلب.

التأهيل البيئي
عندما تتجاوز بيئة الوجهة ظروف المرجع المحددة في معيار الآي إي سي، فإننا نُجري التأهيل وفقًا لتلك الظروف: التحقق من ارتفاع درجة حرارة البيئة المرتفعة لخدمة دول الخليج، واختبار رش الملح لمواقع السواحل، والتحقق من التشغيل عند درجات الحرارة المنخفضة باستخدام زيوت تشحيم مُصنَّفة للبرد وفق إصدارات المناخ حسب معيار غوست ١٥١٥٠.
