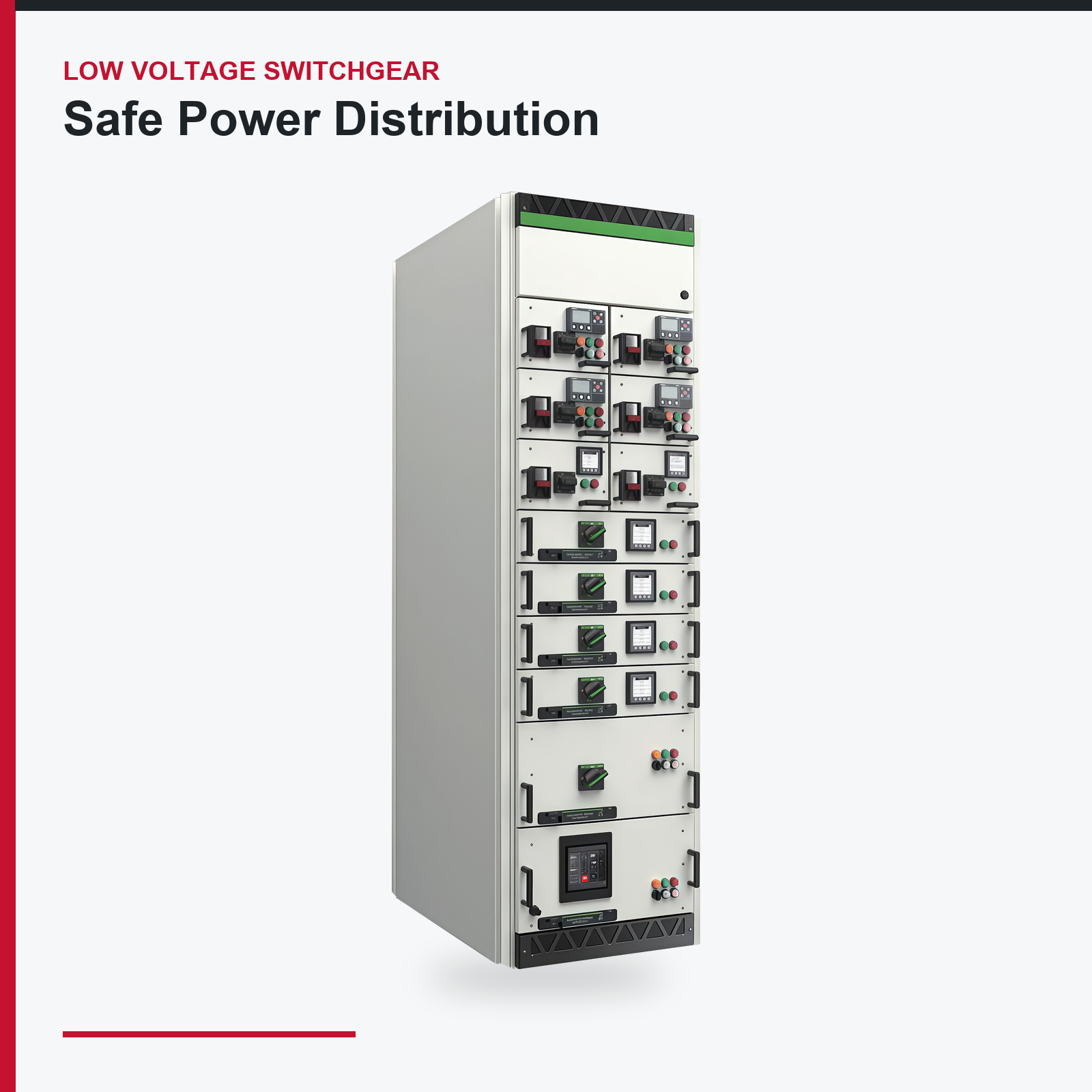

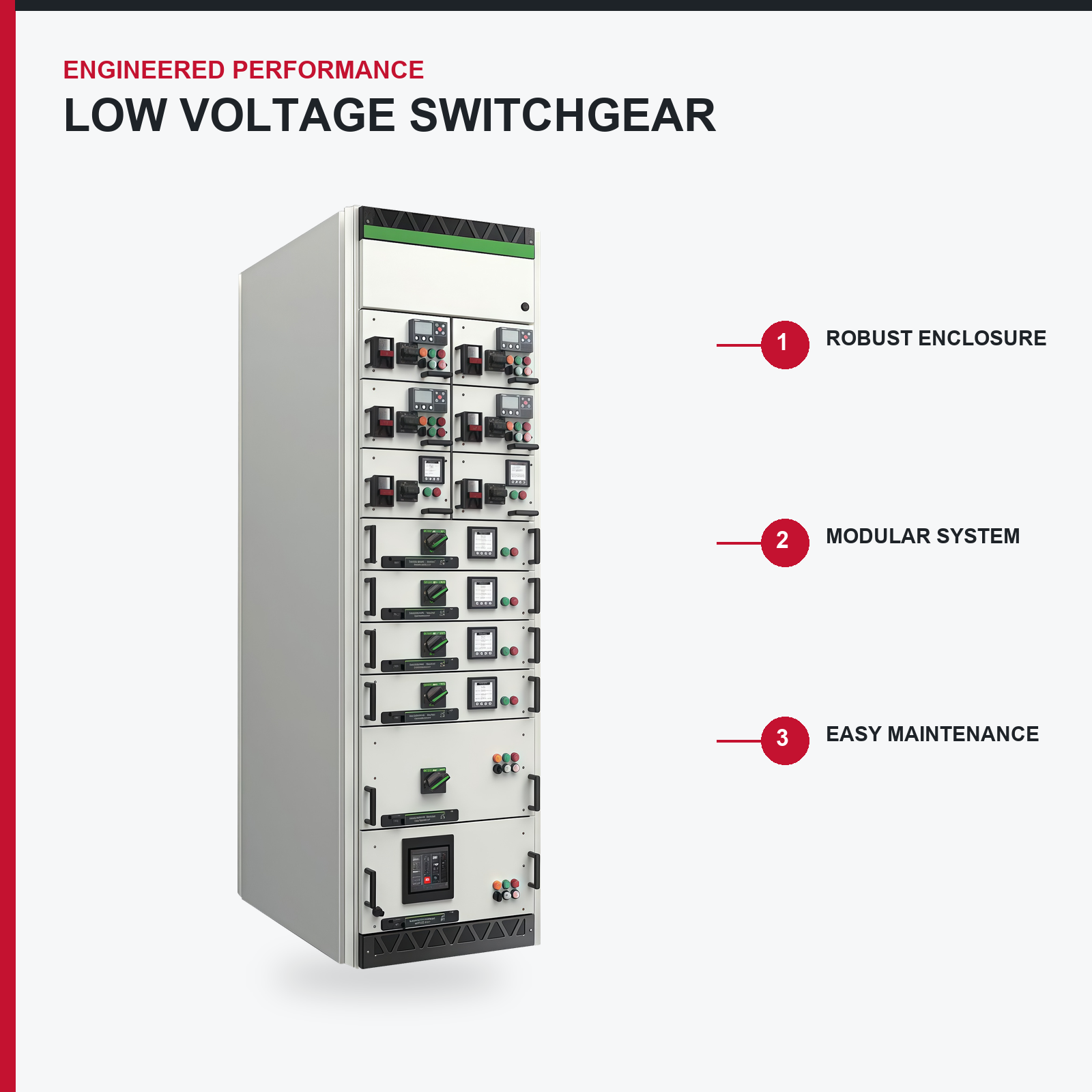

خزينة معدات التحكم الكهربائية ذات الجهد المنخفض القابلة للسحب إم-بلوكسيت — ٣٨٠ فولت، وبحد أقصى ٢٥٠٠ أمبير، وبذروة تيار قصوى ٧٣,٥ كيلوأمبير
M-Blokset هي خزينة مدمجة لمعدات التحكم الكهربائية المنخفضة من النوع القابل للسحب، مصممة لأنظمة التوزيع بجهد ٣٨٠ فولت. وبتيار مُصنَّف يصل إلى ٢٥٠٠ أمبير وقدرة تحمل ذروية تبلغ ٧٣,٥ كيلو أمبير، فهي متوافقة مع المعيار GB7251.1، ومبنية حول هيكل من الفولاذ المُثني على البارد من نوع 8MF دون لحام، ما يغيّر جذريًّا طريقة توريد الخزينة وتجميعها.
الهيكل الرئيسي
الهيكل: هيكل 8MF مكوَّن من أقسام فولاذية مُثبَّة على البارد باستخدام تركيب مسماري دون لحام. وتتيح الثقوب النمطية البالغة ٢٠ مم في جميع أنحاء الهيكل تركيب المكونات بمرونة. وبما أن الهيكل يُرسل مسطّحًا، فإنك تستبعد تكلفة الشحن المرتبطة باستيراد الخزنات المجمَّعة جاهزة — إذ إن الخزينة تتضمّن في معظمها هواءً، ومع M-Blokset تدفع فقط مقابل شحن أقسام الفولاذ والمكونات.
نظام القضيب الناقل: تُصنع مشابك القضيب الناقل من النوع زد إم من مادة بوليميرية مقاومة للهب عاليًا (بي بي أو)، وتوفّر قوة ميكانيكية عالية وأداءً عازلًا ممتازًا. ويبلغ التصنيف الأقصى للتيار في هذا النظام ٧٣,٥ كيلو أمبير — وهي قيمة تصميمية تستند إلى نظام متكامل من المشابك والقضبان، وليست ادعاءً اسميًّا.
التجزئات الوظيفية: يفصل بين حجرة القضيب الناقل الرئيسي وحجرة القضيب الناقل للتوزيع وحجرة الدوائر الخارجة بشكل مستقل لمنع انتشار الأعطال ولضمان التشغيل الآمن أثناء الصيانة.
أحجام الوحدات (المُركَّبة داخل الخزانة): ٤م/٢ لتوزيع فرعي صغير (دائرتان خارجيتان في مساحة ضيقة نصف العرض)؛ و٣م لتحكم المحركات وتوزيع الإضاءة عند تيار يتراوح بين ١٠٠ و٢٥٠ أمبير؛ و٦م للتوزيع الرئيسي والدوائر ذات الأحمال العالية عند تيار يتراوح بين ٤٠٠ و٦٣٠ أمبير.
الحماية: من الدرجة آي بي٢٠ إلى آي بي٥٤. ومُزوَّدة الخزانة في قمتها بجهاز تخفيف الضغط لحماية ضد أعطال القوس الكهربائي — وهي متطلَّبٌ في المواقع الصناعية التي يجب فيها تفريغ طاقة العطل الداخلي بأمان.
نشر سريع، وكلفة إجمالية منخفضة
تم تصميم نظام إم-بلوكسيت لمُصنِّعي الوحدات الكهربائية الذين يحتاجون إلى تشغيل خط إنتاج بسرعة دون استثمار هندسي أولي كبير. وبفضل التكوينات القياسية المُسبَقة الهندسة، وحزمة المستندات المبسَّطة، ومجموعات المكونات المتناسقة، يمكن تجميع أول خزينة خلال أسابيع وليس شهور.
الاستخدامات الرئيسية
التحكم في محركات الإضاءة وتوزيعها في المنشآت الصناعية: المصانع، ومحطات الضخ، والمنشآت التصنيعية.
لوحات التوزيع الفرعية الصغيرة والمتوسطة الحجم في المباني التجارية، والمستودعات، ومواقع البنية التحتية.
موصلات التوزيع الرئيسية عالية التحميل حتى ٦٣٠ أمبير (وحدة ٦ م).
مشاريع الاستبدال والتحديث التي تتطلب خزينة قابلة للسحب مدمجة ومنخفضة التكلفة.
مُصنِّعو الوحدات الكهربائية الجدد في سوق الخزنات القابلة للسحب، والذين يحتاجون منصة إنتاج سريعة البدء ومنخفضة التعقيد.
التطبيقات التي تتطلب دعم خيارات التركيب الثابت أو القابل للإدخال من منصة خزينة واحدة.
المواقع الصناعية التي تتطلب حماية من أعطال القوس الكهربائي (مع تركيب صمام تخفيف الضغط العلوي كتجهيز قياسي).
- المشاريع التي تحدد بناءً قابلاً للسحب متوافقاً مع نظام بلوكيست عند جهد ٣٨٠ فولت وبتيار يصل إلى ٢٥٠٠ أمبير.
تكوينات الوحدات داخل الخزانة
٤م/٢ — دائرتان خارجيتان في مساحة نصف عرض، مدمجة؛ وهي مثالية لتوزيع الطاقة الفرعي على نطاق صغير وبكثافة عالية من الدوائر.
٣م (١٠٠–٢٥٠ أمبير) — تحكم المحركات وتوزيع الإضاءة؛ وتكوين مرن يلبي طائفة واسعة من متطلبات الأحمال.
٦م (٤٠٠–٦٣٠ أمبير) — التوزيع الرئيسي والدوائر ذات الأحمال العالية؛ وهي تتميز ببنية متينة تناسب التشغيل المستمر في الظروف الصعبة.
من يشتري هذا المنتج؟
مُصنّعو الخزنات الكهربائية الذين يبحثون عن دخول مباشر إلى سوق الخزنات القابلة للسحب على غرار نظام بلوكيست؛ والموزعون الذين يسعون إلى خزانة قابلة للسحب بتكلفة تنافسية؛ والمقاولون المنفذون لمشاريع تطلب بناءً قابلاً للسحب بتيار يصل إلى ٢٥٠٠ أمبير. كما أن هيكل الإطار الجاهز للتركيب دون لحام مناسبٌ بشكل خاصٍّ للأسواق التي يُعتمد فيها نموذج التجميع المحلي للأجزاء المعدنية كمعيار تجاري راسخ.
المواصفات الفنية — خزانة معدات التوزيع المنخفضة الجهد القابلة للسحب من نوع إم-بلوكيست
المطابقة: غب٧٢٥١.١ (آيك ٦١٤٣٩-١، آيك ٦١٤٣٩-٢)
| الفئة | عنصر | مواصفة |
| Electrical Ratings | الجهد التشغيلي المُصنَّف (Ue) | 380 فولت تيار متناوب |
| التيار المقنن (القضيب الناقل) | حتى ٢٥٠٠ أمبير | |
| أقصى تيار تحمل لحظي (Ipk) | 73.5 كيلو أمبير | |
| درجة الحماية | من IP20 إلى IP54 | |
| الهيكل الرئيسي | إطار | أقسام فولاذية مُثنيَّة على البارد من نوع ٨MF؛ تركيب مسماري بدون لحام؛ ثقوب وحدات بقطر ٢٠ مم |
| مشبك الحافلة الناقلة | نوع ZM، مصبوب من مادة PPO عالية المقاومة للهب | |
| نظام الحافلة | قوة ميكانيكية عالية؛ أقصى تيار تحمل لحظي ٧٣,٥ كيلوأ (مطابق لمعدل النظام) | |
| التجزئات الوظيفية | مستقلة — الحافلة الرئيسية / الحافلة التوزيعية / الدوائر الخارجة | |
| حماية من القوس الكهربائي | جهاز إفراغ الضغط المُركَّب في الأعلى | |
| نوع التركيب | متوفر بنسختين: ثابتة أو قابلة للتوصيل | |
| أبعاد الخزانة (العرض × العمق × الارتفاع، بوحدة مم) | العرض ٦٠٠ | العمق ٦٠٠ / ٨٠٠ / ١٠٠٠؛ الارتفاع ٢٢٠٠ |
| العرض ٨٠٠ | العمق ٦٠٠ / ٨٠٠ / ١٠٠٠؛ الارتفاع ٢٢٠٠ | |
| العرض ١٠٠٠ | العمق ٦٠٠ / ٨٠٠ / ١٠٠٠؛ الارتفاع ٢٢٠٠ | |
| العرض ١٢٠٠ | العمق ٨٠٠ / ١٠٠٠؛ الارتفاع ٢٢٠٠ | |
| أحجام الوحدات (المُركَّبة داخل الخزانة) | ٤م/٢ | دائرتان خارجيتان؛ تصميم مدمج بعرض نصف وحدة؛ للاستخدام في التوزيع الفرعي الصغير |
| ٣م (١٠٠أ–٢٥٠أ) | توزيع الطاقة للتحكم في المحركات والإضاءة؛ تكوين حمل مرن | |
| ٦م (٤٠٠أ–٦٣٠أ) | التوزيع الرئيسي والدوائر ذات الأحمال العالية؛ متينة للاستخدام في الظروف الصعبة |
توافق القواطع الكهربائية
إيه بي بي، شنايدر إلكتريك، سيمينز، وغيرها من العلامات التجارية الكبرى
خيارات
تصنيف حماية آي بي٥٤ | نسخة التركيب بالقابض | دمج مع أنظمة المراقبة الذكية
سخّان مقاوم للتَّكاثف | تهوية قسرية | مجموعة كي كي دي مسطحة للتركيب المحلي
خيارات مكوّنات ذات مستويين (قياسي / اقتصادي) لميزانيات المشاريع المختلفة
مصمَّم للنشر السريع وانخفاض التكلفة الإجمالية
يُبنى نظام M-Blokset على نموذج إنتاجي يُفعِّل خط تجميعك خلال أسابيع، وليس شهورًا — مع وثائق مبسَّطة، وتركيبات وحدات مُهندسة مسبقًا، ودعمٍ يتناسب مع حجم إنتاجك.
١. هيكل إطار ٨MF جاهز للتجميع المحلي دون الحاجة إلى التعبئة المسطحة
يُرسل هيكل إطار ٨MF الخالي من اللحام على هيئة أقسام فولاذية مسطحة تتجميع يدويًّا باستخدام أدوات بسيطة ووفق رسم توضيحي. لا حاجة لقوالب تصنيع في المصنع، ولا لأجهزة لحام، ولا لانحرافات في الأبعاد. وبذلك تقلل تكاليف الشحن المرتبطة بحجم الخزائن المُجمَّعة، وتكتسب تحكُّمًا كاملاً في زمن التسليم. ونفس النهج الذي خفَّض التكلفة الإجمالية لموزِّع جنوب أفريقي بنسبة ٤٠٪، وقلَّص زمن التسليم من ٣ أشهر إلى ٥ أسابيع.
٢. وثائق إنتاج جاهزة للاستخدام الفوري
رسومات عامة مبسَّطة، ومكوّنات قائمة المواد (BOM) مختارة مسبقًا، ورسومات توصيل أساسية، ودليل تجميع سريع البدء — مُصمَّم خصيصًا لمُجمِّع لوحة كهربائية لا يمتلك فريق هندسة كامل. ويمكن لخط إنتاجك أن يبدأ التشغيل منذ الأسبوع الأول.
٣. تركيبات وحدات مُهندسة مسبقًا
تتوفر التكوينات القياسية بطول ٤ أمتار و٢ متر و٣ أمتار و٦ أمتار، وكل منها مزودة بمجموعة مكونات متناسقة: سكك تثبيت، وحدات قفل تلقائي، طرفيات، وملصقات. ولا يتطلب الأمر هندسة مخصصة للتطبيقات الشائعة — ما عليك سوى اختيار التكوين، ثم طلب المجموعة، ثم تركيبها.
٤. خيارات المكونات ذات الطبقتين
تتوفر طبقتان: قياسية واقتصادية، لمعظم خطوط الملحقات — وكلا الطبقتين خضعتا لاختبارات شاملة، وبأسعار مناسبة لميزانيات المشاريع المختلفة. وأنت تقرر أين تستثمر وأين توفر دون المساس بالسلامة.
٥. دعم الإنتاج الرشيق
نساعدك في إنشاء خط تجميع رشيق لمجموعة M-Blokset: تخطيط محطات العمل، تدفق المواد، الأدوات الأساسية، والأهداف اليومية للإنتاج. ابدأ بكميات صغيرة ثم زِد الإنتاج تدريجيًّا مع تزايد الطلبات — دون الحاجة إلى استثمارات أولية كبيرة.
٦. الدعم ما بعد البيع وقطع الغيار
دعم مخصص ما بعد البيع، واستبدال سريع لقطع الغيار، وتشخيص مشكلات عن بُعد. وتظل المواصفات الفنية للمقاطع والمكونات كما هي طوال عمر التركيب.
٧. الشروط التجارية
فوب، سي إف آر، سي آي إف، دي دي بي، إكس-وركس. ضمان تجاري، تحويل بنكي، اعتماد مستندي. تتوفر وحدات عينات وأقسام هيكلية للتحقق من التثبيت قبل الطلبات الكبيرة.
مراقبة الجودة — التحقق على مستوى النظام واختبار جميع الوحدات بنسبة ١٠٠٪
تتم مراقبة جودة نظام إم-بلوكسيت على مستويين: نظام الخزانة (الهيكل، القضبان الناقلة، الأقسام) والوحدة الوظيفية الفردية.
نظام الخزانة — التصميم والتحقق من النوع
١. التحقق من استقامة هيكل ٨ إم إف ومقدار عزم تشديد البراغي بعد التجميع؛ والتحقق من محاذاة الثقوب المعيارية.
٢. تركيب مشابك القضبان الناقلة من نوع زد إم: مطابقة نوع المشبك مع مقاطع القضيب؛ قياس عزم التركيب وتسجيله؛ والتحقق من محاذاة النظام مقابل قيمة التحمل القصوى المصممة البالغة ٧٣,٥ كيلو أمبير.
٣. التحقق من تسلسل الطور ومقاطع وتباعد القضبان الناقلة وفق الرسومات؛ وتشديد جميع الوصلات وفق المواصفات ووضع علامات عليها.
٤. سلامة الأقسام المستقلة: التحقق من تركيب حواجز القضيب الرئيسي والقضيب التوزيعي ودوائر الخرج بشكل صحيح، وخلوها من أي تلف.
٥. جهاز تخفيف الضغط القوسي مركَّب وبدون عوائق.
٦. استمرارية الدائرة الواقية: تم فحص شريط PE والربط مع الباب؛ وسُجِّلت المقاومة.
٧. اختبار العزل الكهربائي: تحمل التردد القياسي عند جهد الاختبار المُحدَّد لمدة دقيقة واحدة؛ وسُجِّلت مقاومة العزل.
٨. درجة الحماية: تم التحقق من استمرارية الحشوة، ولوحة التوصيلات، وختم الباب وفقًا لتصنيف IP المذكور.
٩. الفحص النهائي: اللوحة التعريفية، ووضع العلامات على الدوائر، وحزمة الرسومات، وجداول الوحدات، وسلامة التغليف.
على مستوى الوحدة — كل وحدة قبل التركيب
١٠. تم التحقق من أبعاد الغلاف ومدى انتظامه وفقًا للرسم.
١١. تم قياس محاذاة التماس العازل وعمق الانغماس؛ وقُيست ضغوط التماس.
١٢. تأكيد عمل الوضع الثلاثي (الاتصال، الاختبار، الفصل) مع إغلاق تلقائي في كل وضع ومؤشر مرئي له.
١٣. تم فحص وظيفة القفل التبادلي في كلا الاتجاهين.
تم التحقق من التوصيلات وفقًا للمخطط الكهربائي؛ وتم فحص الأغطية الطرفية وشدة شد الموصلات والملصقات.
سُجِّلت نتائج اختبار المقاومة العازلة واختبار تحمل الجهد.
أُجرِي الاختبار الوظيفي للمنطق الخاص بالمدخل: تسلسل التشغيل، وإعدادات الحماية، والإشارات.
نظام الإدارة
نظام إدارة الجودة حسب معيار ISO 9001 يطبَّق في جميع المراحل. ويتم التحقق من المواد الداخلة عند الاستلام؛ وأخذ عيّنات خلال عمليات التجميع والإطار والقضبان الناقلة والتوصيلات؛ والتفتيش النهائي قبل التعبئة. وتُسجَّل أوجه عدم المطابقة، وتُحدَّد أسبابها الجذرية، وتُغلق بشكل منهجي.
