Handbetätigter Einschubmechanismus – dreipositionaler Schubladenbetrieb, 100.000 Zyklen
Handbetätigter Einrastmechanismus für herausziehbare Niederspannungsschubladen. Dreipositionsbetrieb: Einschalten/Prüfen/Ausschalten, positiver Einrastmechanismus, Verriegelung und Absperren mit Vorhängeschloss. 100.000 Zyklen.
- Übersicht
- Anwendungen
- Technische Daten
- Dienstleistungen
- Qualitätskontrolle
- Empfohlene Produkte

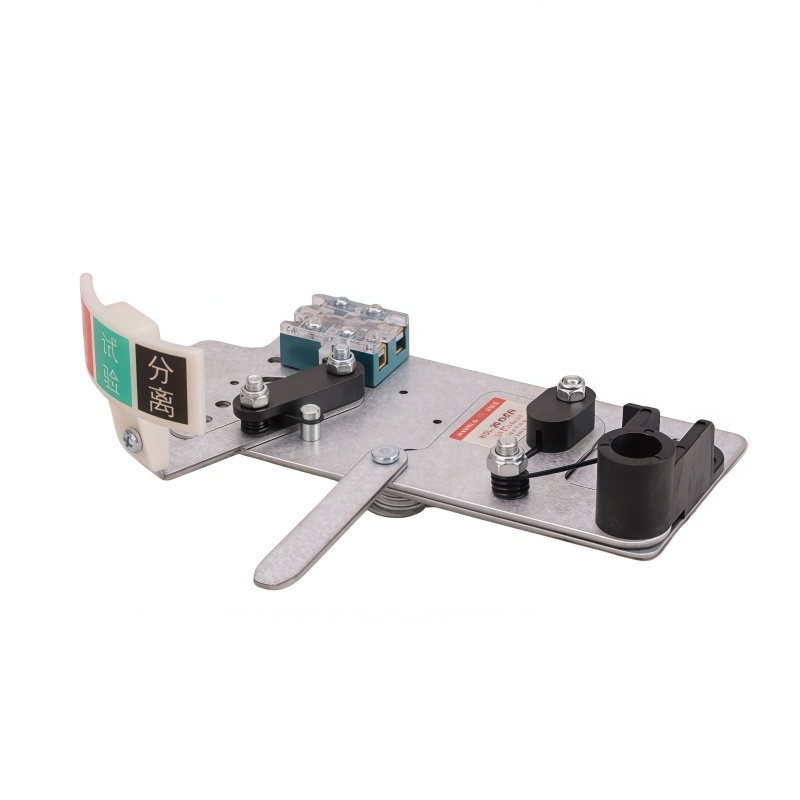

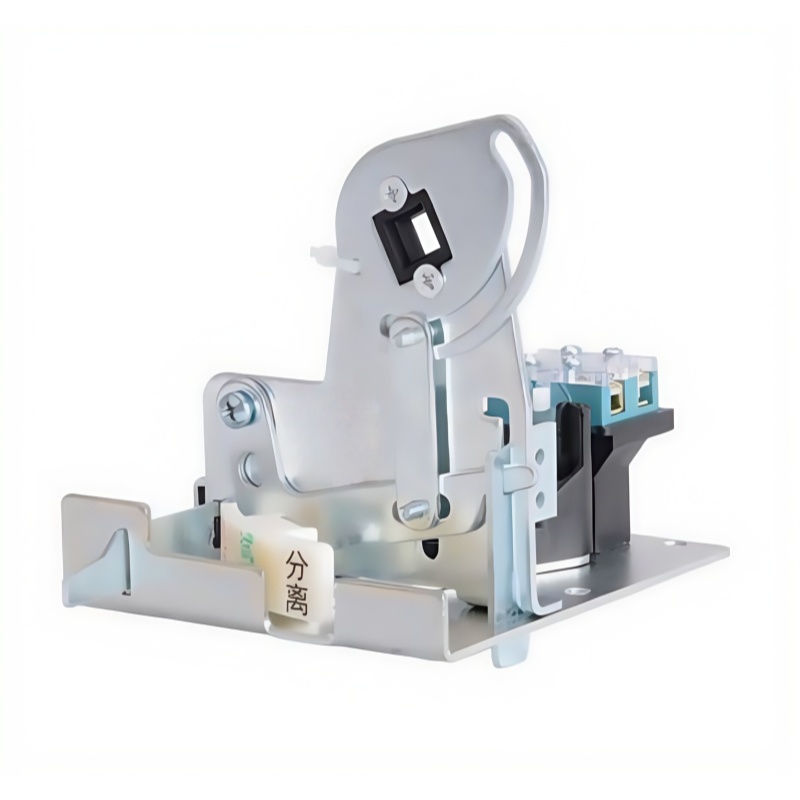

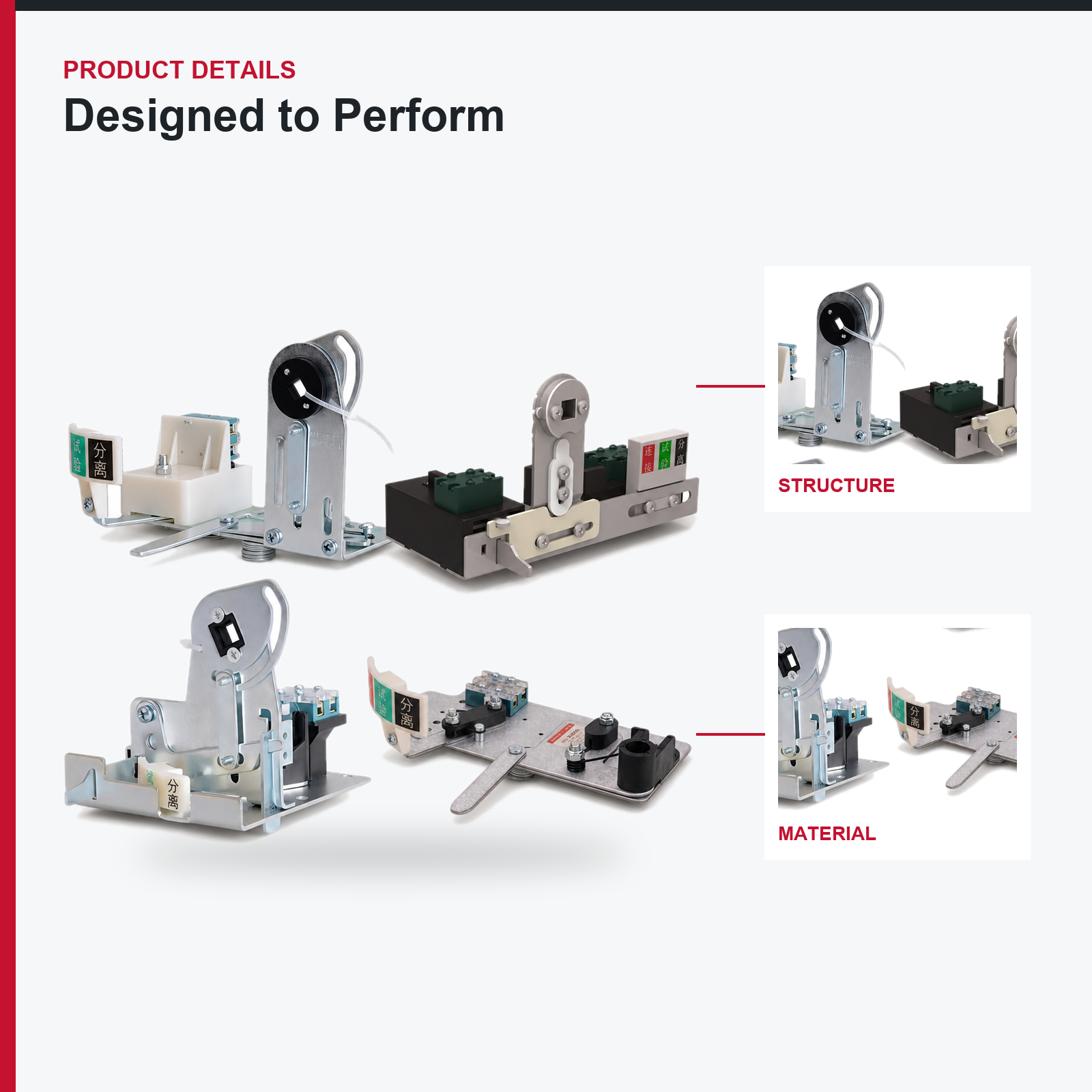

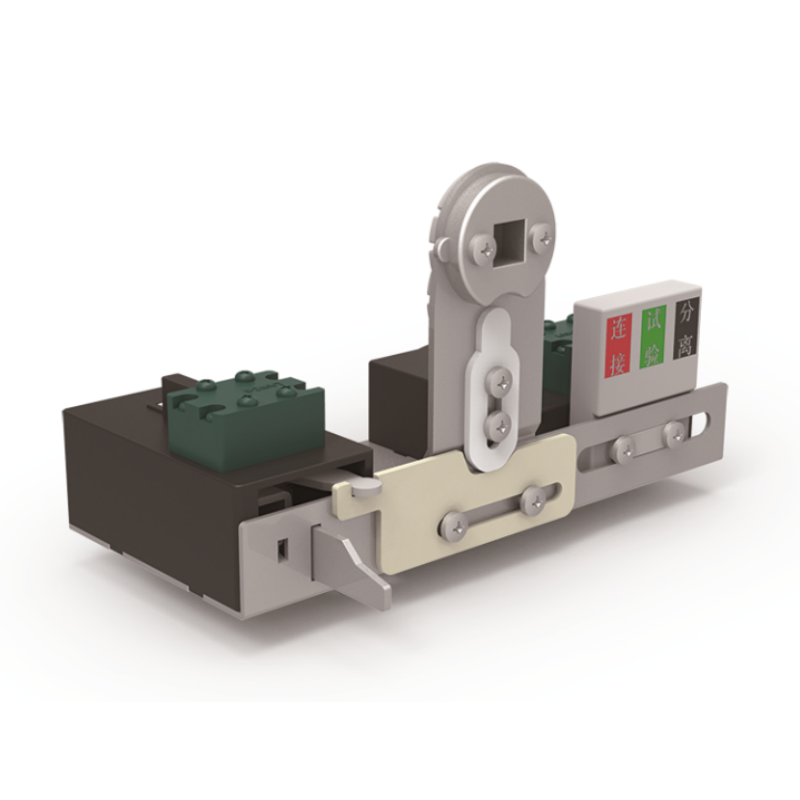

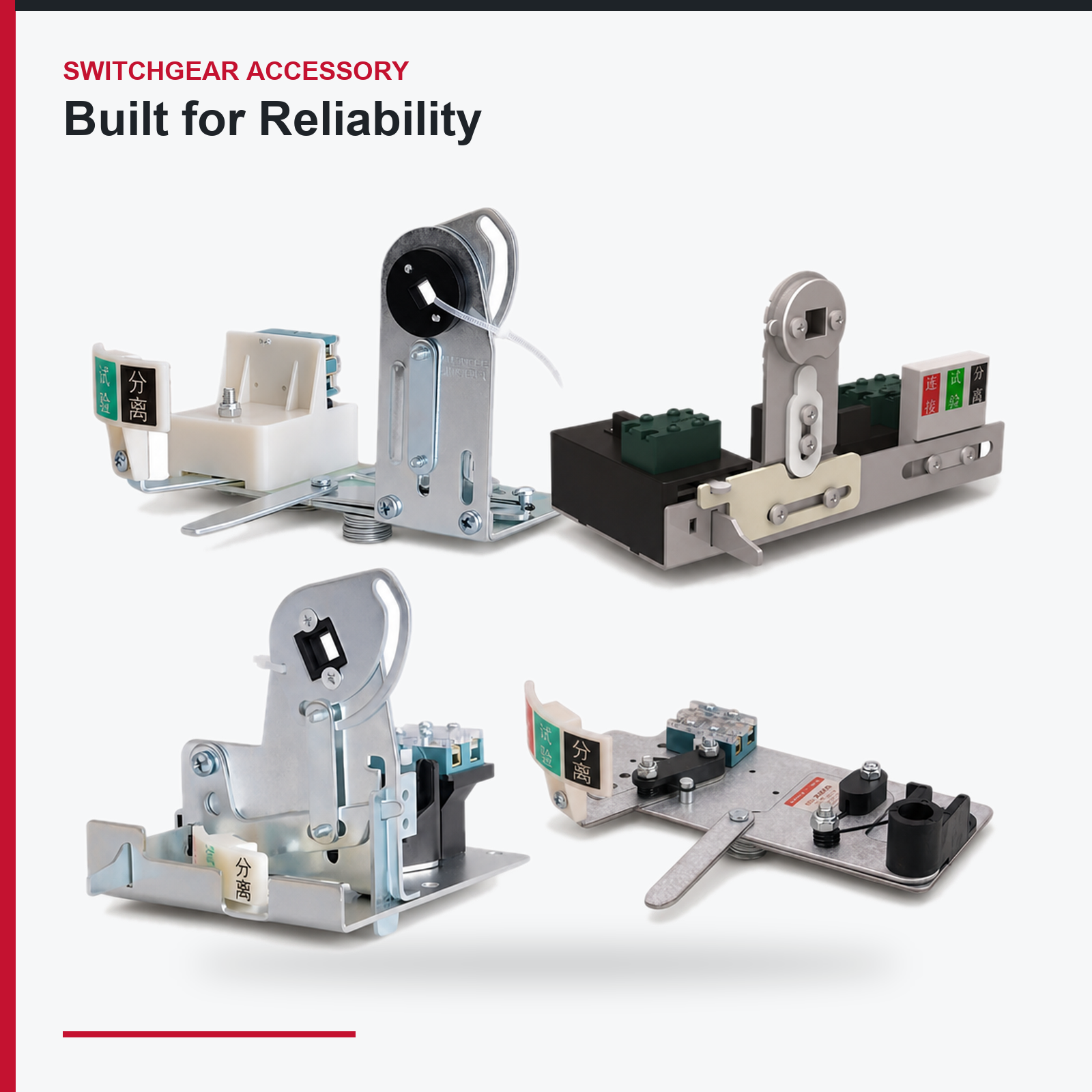

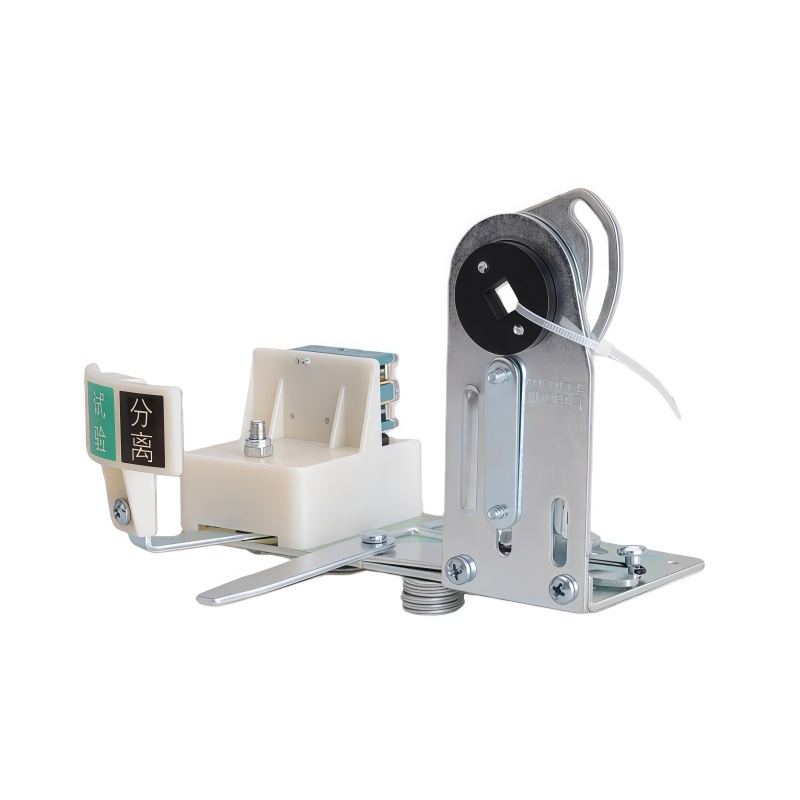

Handbetätigter Einschubmechanismus – dreipositionaler Schubladenbetrieb, 100.000 Zyklen
Der handbetätigte Mechanismus bewegt eine ausziehbare Schublade zwischen den Positionen ‚Anschluss‘, ‚Prüfung‘ und ‚Trennung‘ und fixiert sie zuverlässig in jeder Position. Er ist das sicherheitskritischste mechanische Bauteil einer ausziehbaren Schaltanlage und das Merkmal, das am deutlichsten zwischen einer fachgerecht konstruierten Schublade und einer lokal improvisierten Lösung unterscheidet.
WARUM ER ÜBER DIE KAUFWÜRDIGKEIT EINER AUSZIEHBAREN SCHALTANLAGE ENTSCHEIDET
Der gesamte wirtschaftliche Nutzen einer ausziehbaren Schalttafel besteht darin, dass ein Verteiler abgetrennt, geprüft und schnell sowie sicher ausgetauscht werden kann, ohne den Abschnitt abzuschalten. Dieser Nutzen beruht vollständig auf diesem Mechanismus. Wenn die Schublade in der Prüfstellung nicht sicher einrastet, kann der Bediener die Position nicht vertrauensvoll bestimmen. Wenn die Verriegelung das Einschieben zulässt, während das Gerät geschlossen ist, unterbricht die Schublade den Laststrom über Trennkontakte, die dafür niemals ausgelegt wurden. Wenn die Einschiebekraft ungleichmäßig ist, sitzen die Trennkontakte nicht gerade auf und beginnen zu erwärmen.
WARUM WIR ES SELBST HERSTELLEN
Dies ist präzise mechanische Arbeit – Nockengeometrie, Rasteneingriff, Federkennlinien, Toleranzen bei Kontaktausrichtung – und sie ist am offenen Markt nicht zuverlässig in konsistenter Qualität erhältlich. Es ist eine von über 2.000 Komponenten, die wir intern entwickeln; das Mechanismusdesign ist patentgeschützt, denn ein extern bezogener Mechanismus unbekannter Herkunft gefährdet die gesamte Sicherheitsargumentation der Schalttafel.
DIE DREI STELLUNGEN UND WARUM JEDE DAVON BEDEUTSAM IST
Verbinden – Strom- und Steuerkreis beide eingeschaltet, Schublade im Betrieb. Prüfen – Stromkontakte getrennt, Steuerkreis weiterhin eingeschaltet, sodass die Speisungslogik geprüft und die Anlaufsequenz nachgewiesen werden kann, ohne den Motor zu spannen. Trennen – beide getrennt mit Isolierstrecke; die Schublade ist für Wartungsarbeiten abschließbar. Die Prüfstellung ermöglicht Inbetriebnahme und Fehlersuche an einer unter Spannung stehenden Schaltanlage; sie ist jene Stellung, bei der kostengünstige Mechanismen am häufigsten unzuverlässig halten.
Was wir liefern
Komplette Mechanismusbaugruppen für die MOLDVOLT-1/2-, 1-, 1,5- und 2-Einheit-Schubladen sowie für die M-Blokset-4M/2-, 3M- und 6M-Module, inklusive Griff, Nocke, Verriegelung, Positionsanzeiger, Verriegelungshebel und Vorrichtung zum Abschließen. Vormontiert und justiert geliefert, mit Einbauplan und Angabe der Einschubkraft, sodass Ihre Werkstatt jede Schublade anhand einer Zahlenangabe – nicht durch Gefühl – überprüfen kann.
Hauptanwendungen
- Schubladeneinschub in GCK-Motorsteuerzentralen.
- Schubladeneinschub in GCS-Ziehbarer Verteilungsanlagen.
- Schubladenverriegelung in MNS-Schaltanlagen.
- Modulverriegelung auf der M-Blokset-Plattform.
- Austauschmechanismus zur Modernisierung bestehender ausziehbarer Schaltgeräte.
- Ersatzteillager für Anlagen mit ausziehbaren Schaltanlagen.
- CKD-Schubladensätze, geliefert an Schaltschrankbauer, die ihre eigenen Einheiten zusammenbauen.
WIE ES IM BETRIEB EINGESETZT WIRD
Jedes Mal, wenn ein Anlagenelektriker einen Abgang zur Wartung abschaltet, eine Startsequenz während der Inbetriebnahme testet oder eine ausgefallene Einheit gegen eine Ersatzeinheit austauscht. In einem stark frequentierten Motorsteuerzentrum einer Prozessanlage können dies über eine Lebensdauer von zwanzig Jahren mehrere Vorgänge pro Woche sein – daher ist eine Belastbarkeit von 100.000 Zyklen eine technische Spezifikation und kein Marketingversprechen.
Regionale Eignung
- Naher Osten: Anlagen mit kontinuierlichem Betrieb in der Entsalzung, der Fernkälteversorgung und der Petrochemie nutzen Schubladen häufig; bei der Werksabnahmeprüfung für Projekte der saudi-arabischen SEC und vergleichbare Vorhaben wurde die Funktionsfähigkeit des Dreipositionsbetriebs sowie der Verriegelungsfunktion nachgewiesen.
– Afrika: Bergwerke und Zementwerke, bei denen ein Austausch der Einschub-Schublade vor Ort einen Technikerbesuch an abgelegenen Standorten vermeidet. Die Staubresistenz des Mechanismus ist eine echte Anforderung, keine theoretische.
– Russland und GUS-Staaten: Schmierstoffspezifikation für Kälteklimabedingungen, damit der Mechanismus bei niedrigen Temperaturen in nicht beheizten oder teilweise beheizten Schaltanlagenräumen beweglich bleibt.
– Osteuropa: CE-gekennzeichnete Schaltanlagen nach EN 61439-2, bei denen die Verriegelungsfunktion Teil der Montageprüfung ist.
Nicht geeignet für
Feste Schaltanlagen wie GGD, XL-21 und JXF ohne Einschubfächer – dort wird der manuelle Betätigungsmechanismus eingesetzt. Plattformübergreifende Nutzung: MOLDVOLT- und M-Blokset-Mechanismen sind nicht miteinander austauschbar.
TECHNISCHE DATEN – Handzug-Rücklaufmechanismus
Konformität: IEC 61439-1, IEC 61439-2, GB 7251.1
| KATEGORIE | Artikel | Parameterdetails |
| Funktion | Positionen | Verbinden / Prüfen / Trennen |
| Positionsverriegelung | positive Rastung in jeder Position mit mechanischer Anzeige | |
| Aktion | manueller Griff, werkzeuglos | |
| Positionsanzeiger | sichtbar, auch bei geschlossener Tür bei dichtungsbewehrten Ausführungen | |
| Vereinbarkeit | MOLDVOLT-Schubladenreihe | 1/2 Einheit, 1 Einheit, 1,5 Einheit, 2 Einheiten |
| M-Blokset-Modulreihe | 4M/2, 3M, 6M | |
| Hinweis | die beiden Plattformen verwenden unterschiedliche Mechanismen und sind nicht austauschbar | |
| Verriegelungen | Einfahrverriegelung | das Einfahren ist verhindert, solange das Gerät geschlossen ist |
| Geräteverriegelung | das Schließen ist zwischen definierten Positionen verhindert | |
| Türverriegelung | die Tür kann nicht geöffnet werden, solange sich die Schublade in der Stellung „Connect“ befindet (durch Werkzeug für autorisierten Zugang überwindbar) | |
| Vorrichtung zum Abschließen mit Vorhängeschloss | in Trennstellung, bis zu 3 Vorhängeschlösser, Bügelstärke 4–8 mm | |
| Mechanische Leistung | Mechanische Ausdauer | 100.000 Schaltzyklen |
| Einschub-Betätigungskraft | spezifiziert je Einschubgröße und an jedem Gerät verifiziert | |
| Toleranz für Kontaktausrichtung | gegen die Modulzeichnung gemessen | |
| Erdkontaktfolge | erdkontakt schließt vor den Stromkontakten und öffnet nach diesen | |
| Materialien | Nocke und Verriegelung | gehärteter Stahl, verzinkt |
| Griff | glasverstärktes Polyamid über Stahlkern | |
| Federn | edelstahl | |
| Lager und Führungselemente | selbstschmierend, wartungsfrei im Normalbetrieb | |
| Salzsprühnebelprüfung an verchromten Teilen | mindestens 96 h | |
| Umfeld | Umgebungstemperatur | standard: -5 ℃ bis +40 ℃; mit alternativer Schmierstoffspezifikation: -25 ℃ bis +55 ℃ |
| Relative Luftfeuchtigkeit | bis zu 95 % | |
| Staubenschutz | führungs- und Nockenflächen gegen Eindringen geschützt | |
| Höhenlage | bis zu 2000 m | |
| ÜBERPRÜFUNG AN JEDER EINHEIT | Positionsprüfung | dreipunkt-Betrieb bestätigt mit positiver Verriegelung in jeder Position |
| Verriegelungstest | funktion in beide Richtungen verifiziert | |
| Einruckkraft | gemessen und gemäß Spezifikation dokumentiert | |
| Kontaktverbindung | tiefe anhand der Modulzeichnung vermessen | |
| Erdungsablauf | erdkontakt mit „erst schließen / zuletzt öffnen“ verifiziert |
Optionen
Kälteschmiermittel für Russland und GUS | Mikroschalter zur Positionsanzeige
für Fernsignalisierung | zusätzliche Vorrichtung zum Abschließen | Ersatz-Nocke und -Riegel
sätze für den langfristigen Wartungsbestand | OEM-Branding
DIE TEILE, DIE SIE NICHT ZUVERLÄSSIG LOKAL BEZIEHEN KÖNNEN
Fragen Sie jeden Schaltschrankbauer in unseren Märkten, was eine Produktionscharge tatsächlich verzögert – und es ist selten der Leistungsschalter. Vielmehr sind es die gebrochen angelieferten Sammelschienenhalter, die Klemme, die nicht zur auf der Zeichnung angegebenen Sammelschienenstärke passt, der Griff ohne passendes Schloss, das Scharnier, das eine beladene Tür nicht trägt. Wir fertigen über 2.000 dieser Komponenten selbst – mit mehr als 38 Patenten dahinter – genau deshalb, weil der offene Markt sie nicht konsistent liefert.
1. VOLLSTÄNDIGES LIEFERPROGRAMM AUS EINER QUELLE
Isolatoren, Sammelschienenhalter, Kabelklemmen, Scharniere, Schlösser, Griffe, Betätigungsmechanismen, Trennkontakte, Montageschienen und Schaltschrank-Hardware – ein Lieferant, eine Packliste, ein Container. Sie verfolgen nicht mehr acht Zulieferer für einen einzigen Schaltschrank.
2. MAßDATEN UND PASSGENAUE ZEICHNUNGEN
Jedes Teil wird mit einer maßgenauen Zeichnung, einer Tabelle zur Verträglichkeit mit Sammelschienen oder Platten, einem Anzugsmoment und einer Werkstoffspezifikation ausgeliefert. Ihr Konstrukteur kann die Sammelschienenkammer entwerfen, ohne vorab Muster zu bestellen.
3. ABGESTIMMTE SYSTEME, KEINE EINZELTEILE
Isolatoren, Halter und Klemmen sind als System mit einer angegebenen Spitzenkurzschlussfestigkeit ausgelegt. Die Vermischung verschiedener Marken ist der Grund dafür, dass eine Sammelschienenkammer, die auf dem Papier in Ordnung erscheint, einen Kurzschlusstest nicht besteht. Geben Sie das komplette Set sowie die Kurzschlussfestigkeit an – diese stellt einen Konstruktionswert dar, kein bloßes Hoffnungsziel.
4. KUNDENSPEZIFISCHE UND OEM-TEILE
Nichtstandardgrößen, alternative Gewindeformen, markengekennzeichnete Teile und Eigenmarkenverpackungen. Werkzeugentwicklung für Großkunden mit Zeichnungen unter Geheimhaltungsvereinbarung (NDA).
5. LAGERHALTUNG, MINDESTBESTELLMENGE UND KONSOLIDIERUNG
Niedrige Mindestbestellmengen bei Standardartikeln, sodass ein Distributor einen funktionsfähigen Lagerbestand führen kann – statt eines gesamten Lagers. Konsolidierte Verladung mit Schaltschränken, Schubladen und Geräten in einer einzigen Sendung.
6. MATERIAL- UND KONFORMITÄTS-DOKUMENTATION
Materialzertifikate, Entflammbarkeits- und Tracking-Index-Daten für isolierende Teile, Berichte zur Plattierungsdicke für leitfähige Teile, RoHS-Erklärungen sowie die Komponentennachweise, die für Ihre IEC 61439-Prüfdatei erforderlich sind.
7. KUNDENDIENST NACH DEM VERKAUF
24-Stunden-technische Reaktion. Kostenloser Ersatz für jedes Teil, das aufgrund von Abweichungen in Abmessungen oder Material versagt. Teile werden stets der gleichen Zeichnungsrevision entsprechend gehalten, sodass eine Reparatur im fünften Jahr immer noch passt.
8. KOMMERZIELLE BEDINGUNGEN
FOB, CFR, CIF, DDP, Ab Werk. Handelsversicherung, Überweisung (T/T), Akkreditiv (L/C). Muster zur Einbauprüfung vor Serienanlauf.
QUALITÄTSKONTROLLE – DIE KLEINEN TEILE, DIE ENTSCHEIDEN, OB EINE LEISTE DURCHGEHT
Fehler auf Komponentenebene sind günstig zu verhindern, aber teuer zu entdecken. Ein gerissener Isolator, ein unzureichend beschichteter Kontakt oder eine Klammer, die um 2 mm außerhalb der Toleranz liegt, wird nicht in der Werkstatt sichtbar – sondern erst beim Durchschlagtest oder bei einem Kurzschluss. Daher erfolgt die Eingangsprüfung und die Zwischenprüfung bei jeder Charge.
Materialkontrolle
1. Rohmaterial wird bei Erhalt anhand der Zertifikate überprüft – Polymer-Sorte, Kupferreinheit, Stahlsorte und -dicke.
2. Isoliermaterialien werden hinsichtlich Entflammbarkeitsklasse, Comparative Tracking Index (CTI) und Durchschlagfestigkeit qualifiziert; flammgeschützte Sorten werden durch Chargenpapiere bestätigt.
3. Metallteile werden vor der Umformung auf Güteklasse, Dicke und Oberflächenzustand geprüft.
Maßhaltigkeitskontrolle
4. Erstteilprüfung an jedem Werkzeug und bei jedem Produktionslauf mit vollständigem dimensionsbezogenem Prüfbericht gemäß Zeichnung.
5. Zwischenprüfungen durch Stichproben gemäß vereinbartem AQL; kritische Abmessungen werden an kalibrierten Messgeräten ermittelt.
6. Gewindequalität und Auszugskraft von Einsätzen werden an gewindeten sowie einsatzgeformten Teilen geprüft.
7. Passgenauigkeitsprüfung gegenüber dem Gegenstück – ein Halter wird mit dem tatsächlichen Profilquerschnitt, nicht nur anhand einer Zahl in der Zeichnung, überprüft.
Leistungstest
8. Isolierende Teile: Prüfung der Wechselspannungsfestigkeit, des Isolationswiderstands, der mechanischen Biege- und Kragarmbelastung sowie der thermischen Zyklen an Chargenstichproben.
9. Leitfähige Teile: Plattierungsdicke mittels Beschichtungsmessgerät, Haftfestigkeit, Übergangswiderstand und Temperaturanstieg bei Nennstrom.
10. Mechanische Teile: Betätigungs- bzw. Betätigungskraft, Dauerfestigkeitsprüfung durch Schaltzyklen sowie Belastungsprüfung an Scharnieren, Verriegelungen und Spannvorrichtungen.
11. Korrosion: Salznebeltest an verchromten und beschichteten Teilen; Stunden bis zum ersten Fehler werden dokumentiert.
12. Umgebung: Feuchte- und Wärmealterung an Proben, relevant für Installationen im Golfraum und in tropisch-afrikanischen Regionen.
AUSSEHEN UND VERPACKUNG
13. Visuelle Inspektion auf Risse, Hohlräume, Grat, Grate, Beschichtungsfehler und Farbkonsistenz.
14. Lesbarkeit und Richtigkeit der Kennzeichnung.
15. Menge, Verpackungsintegrität und Beschriftung mit Teilenummer werden vor dem Verschließen des Kartons überprüft.
DOKUMENTATION UND SYSTEM
Materialzertifikate, dimensionsbezogene Berichte, Prüfprotokolle und RoHS-Erklärungen werden auf Anfrage bereitgestellt und so formatiert, dass sie in Ihre IEC 61439-Verifizierungsakte eingefügt werden können. ISO-9001-Qualitätsmanagement mit dokumentierten, auf Ursachen zurückgeführten und abgeschlossenen Abweichungen. Vor Serienanlauf werden Proben für Ihre eigene Einbauprüfung geliefert; externe Inspektion durch SGS, BV, TUV oder Intertek wird akzeptiert.
