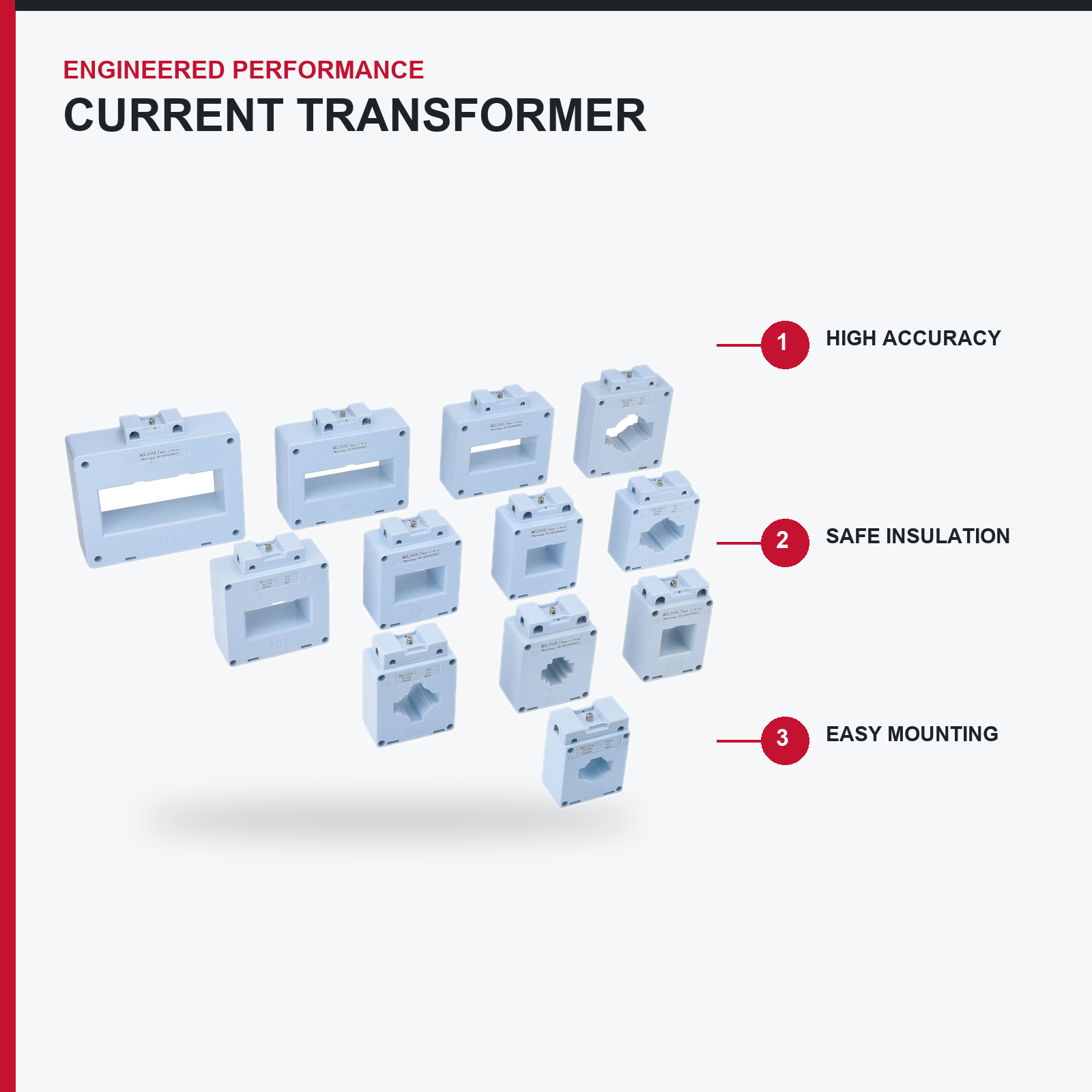

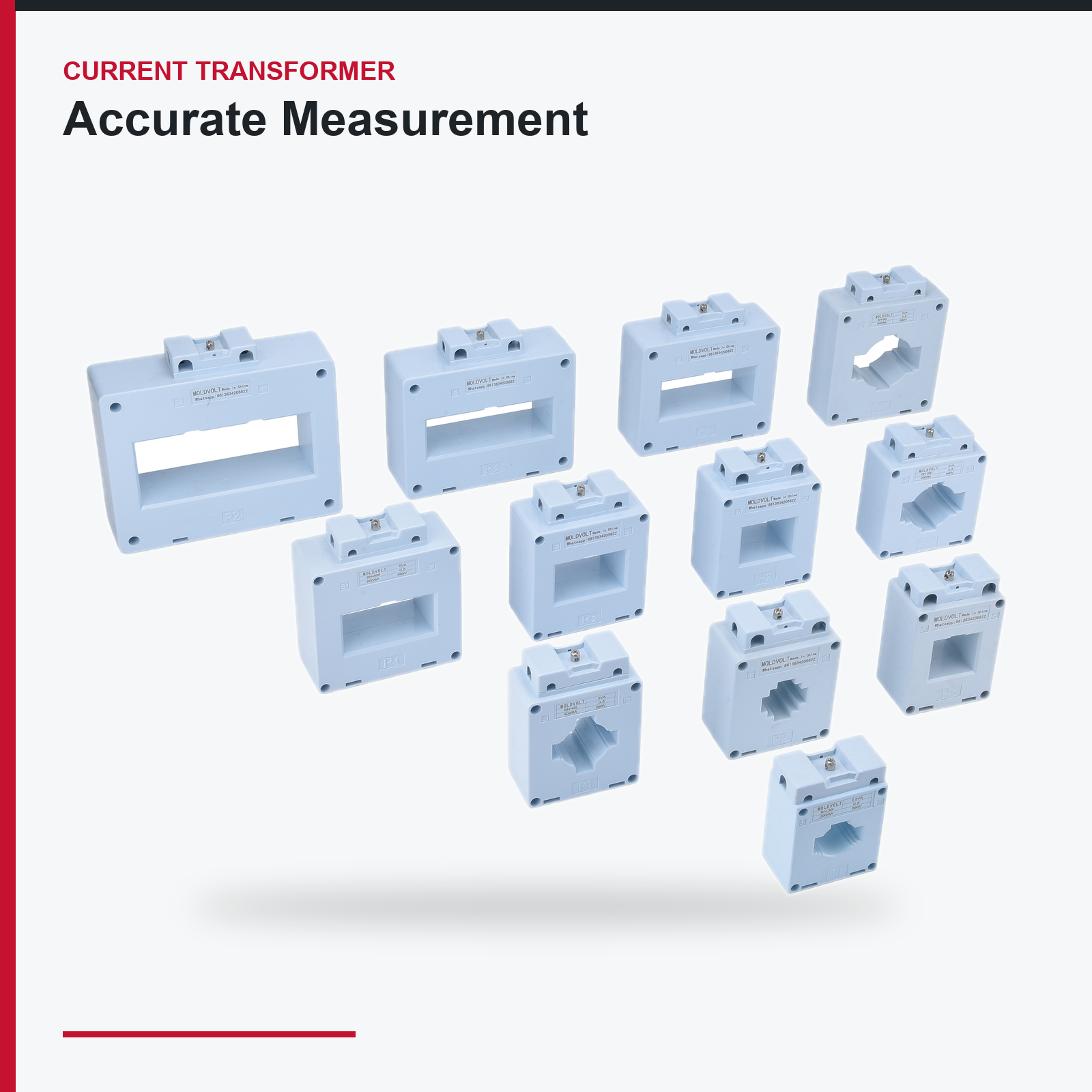

БХ-0.66 Нисконапонски трансформатор струје - 0.66 кВ, од 5А до 5000А, ИЕЦ 61869-2
БХ-0.66 нисконапонски трансформатор струје, 0.66кВ, 5А-5000А, класе тачности 0.2С/0.5/0.5С/1.0 и заштите 5П10/10П10. ИЕЦ 61869-2. Бар и прозор.
- Преглед
- Примене
- Технички подаци
- Услуге
- Контрола квалитета
- Препоручени производи
БХ-0.66 Нисконапонски трансформатор струје - 0.66 кВ, од 5А до 5000А, ИЕЦ 61869-2
БХ-0.66 је трансформатор струје који се користи у свим нисконапонским прекидачима: амперометри, енергетски бројиоци, заштитни релеји, заштита мотора и мониторинг квалитета енергије. То је једноставна компонента са једном особином која се често небрежно одређује, а та небрежност кошта новац клијента сваког месеца.
АКРЕЗИВНОСТ КЛАСА је одлука о рачуноводству
Ако ЦТ храни рачунач енергије који се користи за наплату тарифа, поднаплату најевника или циљ управљања енергијом, његова класа тачности директно одређује да ли је купац правилно наплатио. Клас 1.0 ЦТ где је потребна класа 0.5С значи да је рачуначу легитимно дозвољено да буде погрешан за више него што цели програм ефикасности купца покушава да уштеди. С друге стране, монтирање класе 0.2С на једноставан амперметар је новац потрошен за ништа.
Правило је једноставно: класа 0.2С или 0.5С за приход и подрачунавање рачунара, класа 0.5 или 1.0 за индикацију панела и класа заштите као што су 5П10 или 10П10 за релејске кола. Не користите ЦТ за мерење за заштиту - језгро за мерење је дизајнирано да се насити изнад неколико пута номиналне струје посебно да би се заштитио рачунач, што је управо погрешно понашање када реле треба да види струју грешке.
ОТВЕЖНА грешка
ЦТ постиже своју наведену тачност само у пределу свог номиналног оптерећења. Дугачка секундарна жица, неколико инструмената у серији и малог секундарног кабела заједно, и ЦТ који ради преоптерећен је ван класе без обзира на оно што пише на етикети. Реците нам инструменте и дужину кабела и ми ћемо рећи потребну ВА оцену - то је двоминутни прорачун који избегава систем мерења који је тихо нетачан 20 година.
СЕФЕРНЕ ПРАВОЛЕ које се најчешће крши
Никада не отварајте секундарно коло трансформатора на напону струје. Секундарни напон се повећава на опасан ниво, језгро се јако насићује, а ЦТ се може уништити и особа која ради на њему може бити повређена. Сваки секундарни коло мора укључити кратне терминале, а свака процедура пуштања у рад и одржавања мора их користити. Ми испоручујемо кратке терминалне блокове са ЦТ-ом управо из тог разлога, и вредно је изричито навести правило у упутству за рад који предајете клијенту.
Оно што пружамо
ТЦ-ови од првих и прозора типа, једно и двојенацрене, од 5А до 5000А примарне са 5А или 1А секундарне, у класима мерења и заштите, касирани у материјалу који спречава пламен са јасном ознаком односа и поларитет, и са протоколом ру
Примарне апликације
- Панел ампермера и мултифункционални рачуначи кола у ГГД, XL-21, ГЦС, ГЦК и МНС плоча.
- Енергетско мерење за рачунање, подрачунавање станара и системе управљања енергијом.
- Улазни реле за заштиту: прекоточна струја, грешка на земљишту, диференцијални и усмерни.
- Реле за заштиту мотора улазе струје у привлачнице центра за управљање мотором.
- Квалитет енергије и хармонично праћење.
- Преображач ЛВ страна мерења и заштите.
- Излаз генератора и заштита.
- Контрола кондензаторске банке и контролери за корекцију фактора снаге.
- Извоз и увоз соларних фотоелектричких постројења.
- Поново мерење на постојећим плочама користећи ЦТ-ове типа прозора преко постојећег штића или кабела.
Избор инпутова који су нам потребни
Примарна струја, секундарна струја (5А или 1А), сврха - мерење или заштита - повезаних инструмената и њихово оптерећење ВА, дужина и пресек секундарног кабела и димензија гума или кабела на које се ТТ мора уклопити. Те шест цифра потпуно одређују тачан ЦТ.
Regionalno prilagođavanje
- Блиски исток: пројекти комуналног и централног хлађења често одређују класу 0,5С или бољу за рачунање рачунара, а класа ЦТ се проверава при предаји. Високи амбиент у разметничкој соби утиче на дуготрајан живот изолације, тако да је класа температуре важна на континуирано нагруженим хранилиштима.
- Африка: управљање енергијом и потрачунавање брзо расту с повећањем тарифа и трошкова производње, што прави прави класу рачунања комерцијалним питањем за крајњег клијента. Влажност и прашина чине квалитет изолације и јасно трајно обележавање практичним захтевима.
- Русија и СНД: системи 380В/220В, ЕАЦ под ТР ЦУ 004/2011 и ТР ЦУ 020/2011; имајте на уму да ТР ЦУ 004 обухвата опрему за 50 до 1000 В, која укључује овај производ.
- Источна Европа: 400В, ЦЕ према ЛВД 2014/35/ЕУ и ЕМЦ 2014/30/ЕУ, са класом прецизности мерења формално одређеном за комерцијалне и индустријске пројекте.
НЕ ПРИДОЛЖИВА
Циркути средњег напона - они захтевају МВ инструмент трансформаторе на релевантан део ИЕЦ 61869. мерење ЦЦ, које захтева сензор шанта или Хол-ефекта. Директно повезивање ЦТ класе за мерење са заштитним релејем у којем се струја повреде мора преобразити верно.
ТЕХНИЧКИ ДАНЕ - БХ-0,66 Трансформатор струје
У складу са: ИЕЦ 61869-1, ИЕЦ 61869-2, ГБ 20840.2
| Категорија | Подељка | Детаљи параметара |
| УСВЕШТИ КРЕЙТИНГ | Намеран изолациони напон | 0,66 кВ |
| Највиши напон за опрему | 0,72 кВ | |
| Напон узбијања на честоти снаге | 3 кВ / 1 минута | |
| Називна фреквенција | 50 Хц / 60 Хц | |
| Клас изолације | Е (120 Ц) стандард; Б (130 Ц) и Ф (155 Ц) доступни | |
| Тип | тип прстена за прстене или кабеле | |
| Тренутни рејтинзи | Намерана примарна струја | 5 / 10 / 15 / 20 / 30 / 40 / 50 / 75 / 100 / 150 / 200 / 250 / 300 / 400 / 500 / 600 / 750 / 800 / 1000 / 1200 / 1500 / 2000 / 2500 / 3000 / 4000 / 5000 А |
| Намерана секундарна струја | 5 А стандард; 1 А за дуге секундарне трке | |
| Намерана непрекидна топлотна струја | 1.2 x номинална примарна струја | |
| Намерана краткотрајна топлотна струја (Ith) | 40 - 100 х номиналне примарне, 1 с | |
| Намерана динамичка струја (Идин) | 2,5 х Ит | |
| ИСПРАВНОСТ - МЕРЕНИЦЕ | Класе тачности | Класа 0.2С: приход и високопрецизно рачунање Класа 0.5С: подрачунавање и мерење управљања енергијом Класа 0.5: општа мерења Клас 1.0: индикација панела |
| Фактор сигурности инструмента (ФС) | ФС5 или ФС10, ограничавајући струју која пролази на рачунач у условима грешке | |
| ПРАВОСТНОСТ - СОБСТАНОВИ СТРАЖНОСТИ | Класе тачности | Класа 5П10: 5% композитне грешке при 10 x номиналне струје Клас 10П10: 10% композитна грешка при 10 x номиналне струје Доступна класа 5П20 и 10П20 |
| Гранични фактор прецизности | 10 или 20 | |
| Терет | Називна снага | 2.5 / 5 / 10 / 15 / 20 / 30 ВА |
| Правило о избору | сума оптерећења инструмента плус оптерећење секундарних кабела не сме да прелази номиналну снагу, или није испуњена наведена класа тачности | |
| Примена | дуги секундарни пролази фаворизују 1 А секундарни, који смањује оптерећење кабела за фактор 25 за исту величину проводника | |
| Građevinarstvo | Јадро | силицијумски челик оријентисан на зрна; легура никла у класима високе прецизности |
| Завијање | емајлована бакра | |
| Капсулација | огњотворни обрађени изолациони материјал, UL 94 V-0 степен | |
| Терминали | секундарни терминали С1 и С2, тип витке са покривањем терминала | |
| Ознака | однос, класа, оптерећење, Ит, поларност (П1-П2, С1-С2), серијски број | |
| Одређење за запломбивање | за апликације за мерење прихода | |
| Димензије прозора и автобуса | Величине прозора | правоугаони: 30×10 / 40×10 / 50×10 / 60×10 / 80×10 / 100×10 / 120×10 мм округли: 20 / 30 / 40 / 50 мм дијаметара |
| Компатибилност са резистором | Вишеструки распоред барских редова који се смештају на већим прозорским величинама | |
| Монтажа | ДИН шина, панела, поддржана на гужви или стопала | |
| БЕЗПОТРЕБНОСТ - ОБВЕЗНО | Потреба за безбедност | Секундарно коло никада не сме бити отворено оквирововано док је примарно оквирово напоно. Достављени су крајни блокови за кратког прекида и морају се инсталирати у сваком секундарном кругу за сигурно пуштање у рад и одржавање. |
| Животна средина | Температура окружења | -25 °С до +55 °С |
| Релативна влажност | до 95% | |
| Степен загађења | 3 | |
| Висине | до 2000 м |
ТЕСТИРАНИЈА - Свака јединица
Проверка односа и поларности; отпор на намотање; проверка тачности на дефинисаној
точки оптерећења; тест издржљивости на изолацији на струји и фреквенцији; узбуђење
карактеристике, ако се примењују на заштитне јадра; верификација табеле за разређење
Подршка за сертификацију
Извештаји о типовим испитивањем према ИЕЦ 61869-2, сертификат за рутинско испитивање по јединици, и
декларације за ЕАЦ (ТР ЦУ 004/2011 и ТР ЦУ 020/2011), ЦЕ (ЛВД и ЕМЦ),
Сасо Сабер, Сонцап и Кебс ПВоЦ
СТРАЖНИЦИ НА ПОДРЕЖНОСТИ НА ПЛАНУ, НЕ ПРОДАЈАНИ СО ПОЛАКИ
Прекидач је исправан само у контексту плоче у којој се налази - ниво грешке у тој тачки, кабл који штити, уређај горе од њега и окружење унутар кабине. Додајемо уређај заједно са радом селекције, јер се погрешан одређени прекидач открије током пуштања у рад, пред клијентом.
1. у вези са Подпорука за избор и координацију
Пошаљи нам дијаграм, ниво пропуста и распоред хранења. Враћамо величине оквира, капацитете за рушење, типове јединица за путовање и препоруке поставке, са дискриминацијом проверена између уређаја горе и доле. Каскадна и резервна заштита процењена је када штеди трошкове легитимно.
2. Уколико је потребно. ОСЛУЧЕНИЦА и ВЕЛИЧНОСТ
Заливске разметне собе раде на 50-55 Ц, добро изнад ИЕЦ +40 Ц референце. Доставили смо табеле за понижавање и навели исправљену струју за стварну температуру кабине, тако да одбор не буде узнемирен у првом лету. Корекција висине обезбеђена је када је потребна.
3. Уколико је потребно. ПРЕДОБРАВА СОБРАВАНА С СЕМБЛИЈОМ
Уређаји испоручени са исправном кутијом за монтажу, завршним капијема, фазним бариерама, спојним шипкама и помоћним контактима за тип ормара - укључујући варијанте за ГЦК, ГЦС и МНС који се монтирају у фиоку. Један број дела, све се уклапа.
4. Уколико је потребно. СТАНДАРИШТВА И ПРОЕКТНИ ПРОГРАМБОР
Величине оквира и додатак који се налазе на залихама за одзив дистрибутера. Пројектни количини су заказнити према вашем програму монтаже тако да уређаји стижу са изградњом ормара, а не три недеље након тога.
5. Појам ОЕМ и ПРИВАТНА ЛЕБЕЛА
Марка и упаковања са приватним ознакама за дистрибутере који развијају сопствену линију, са заштитом територије и НДА.
6. Уколико је потребно. СЕРТИФИКАЦИЈА И ПРОВЕЖНА ДОКУМЕНТАЦИЈА
Извештаји о типовим испитивањем према ИЕЦ 60947-2 за прекидаче и ИЕЦ 61869-2 за трансформаторе струје, сертификати рутинских испитивања, криве карактеристике и пролазности, као и декларације потребне за подношење ЕАЦ, ЦЕ, САСО СА
7. Послепродај
техничка реакција 24 сата. Заменски уређаји за покретање, помоћни контакти и намотки су били доступни. Гаранција 12 месеци од пуштања у рад или 18 месеци од испоруке.
8. Уколико је потребно ТРЕДИЧНИ УСТРЕЧИ
ФОБ, ЦФР, ЦИФ, ДДП, екс-Воркс. Консолидовано оптерећење са ормарима и компонентама. Трговинско осигурање, Т/Т, Л/Ц. Узори за одобрење типа пре укупног укупног укупног укупног укупног укупног укупног укупног укупног укупног укупног укупног укупног укупног укупног укупног укупног укупног
КОНТРОЛ КАЛИТЕТА - СВАКИ УРУД ТЕСТИРАН, СВАКА ЛАТКА ДОКУМЕНТИРАНА
Заштитни уређаји су последња линија између грешке и пожара, а такође су и најфальсификованије производе на нашим тржиштима. Свака јединица је рутински тестирана и свака серија се може пратити до доказа о типовом тесту, тако да сертификат у вашем поднесу заправо одговара уређају на плочи.
ТЕСТИЦИЈА ТЕКСТИВНОГ ТЕКСТА
Уређаји се тестирају по важећем стандарду - ИЕЦ 60947-2 за прекидаче кола, ИЕЦ 61869-2 за трансформаторе струје - који покривају номиналну струју и повећање температуре, номиналну способност прекидања и кретања, краткотрајно издржење, диелектрична Извештаји о тестирању типа се испоручују са сертификационим пакетом.
Рутинска испитивања - 100% производње
1. у вези са Проба издржљивости диелектрике на номиналном напону за испитивање, и измерити и записати отпор изолације.
2. Уколико је потребно. Одпор главног кола измеран према одређеној граници - најранији индикатор лошег унутрашњег зглоба.
3. Уколико је потребно. Механичка операција - отварање, затварање и ресетирање потврђено поновљеним операцијама.
4. Уколико је потребно. Проверка јединице за спољавање - топлотне и магнетне или електронске карактеристике спољавања у одређеним тачкама испитивања.
5. Појам Употреба помоћних и алармских контаката је потврђена.
6. Уколико је потребно. За трансформаторе струје: провјера односа и поларности, отпор на намотавање, тачност у дефинисаним тачкама оптерећења и карактеристике узбуђења, ако је примењиво.
7. Подаци о номерима плоча потврђени су према нарученим спецификацијама - проверка која ухвати погрешну величину кадра пре него што допадне купцу.
Тражељивост
8. Уколико је потребно Свака јединица носи серијски број повезан са производњом партијом, записом рутинских испитивања и референцом за тип испитивања.
9. Инспекција долазећих компоненти са тражимошћу сертификата добављача.
десет. Инспекција током процеса у фази подсглоба и завршне сглобе.
Шта добијете
Уколико је потребно, додајте да је у складу са одредбама из ТР ТЦ 004/2011 и ТР ТЦ 020/2011 за EAC-а, ТР ТЦ 020/2011 и ТР ТЦ 020/2011 за ТР ТЦ 020/2011 и ТР ТЦ 020/2011 за ТР ТР ТР ТР Т
Независна верификација
Инспекција треће стране од стране СГС-а, БВ-а, ТУВ-а или Интертека прихваћена и координисана на захтев. Пре испоруке инспекција са фотографијама издатим за сваку наруџбу. Узори достављени за ваше тестирање за одобрење типа пре укупног укупљања. ИСО 9001 менаџмент квалитета се примењује широм.
