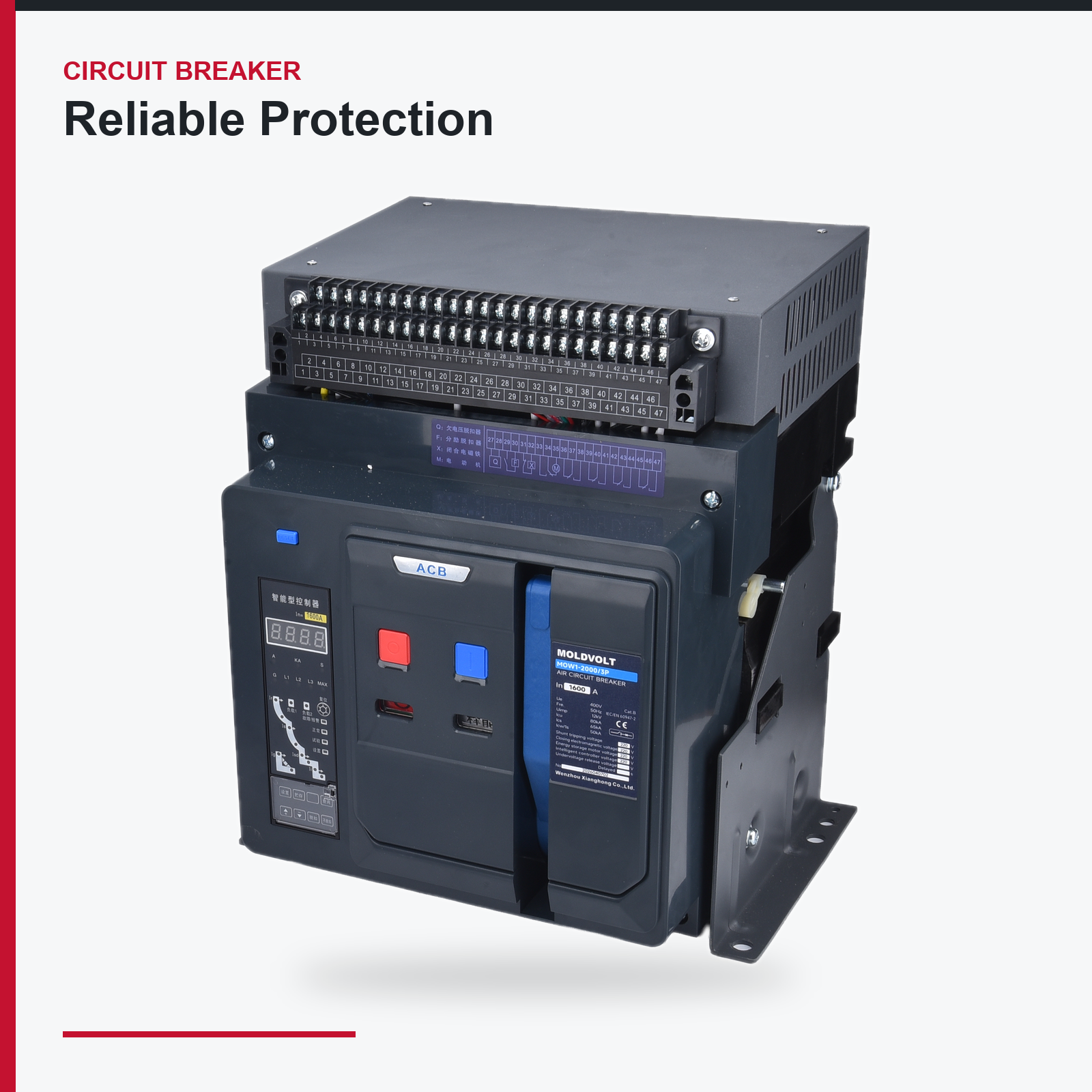

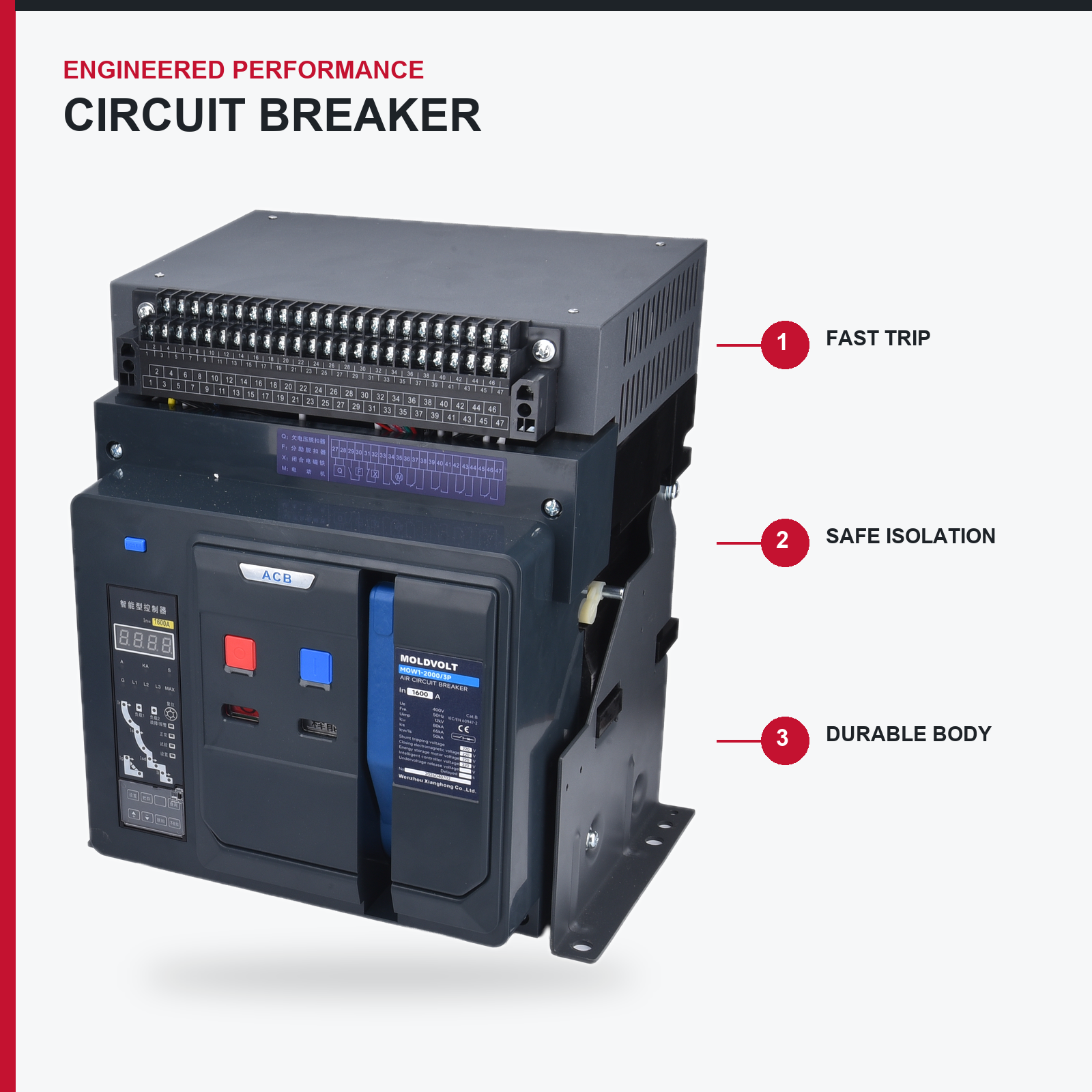

قاطع الدائرة الهوائي MOW-1 - من ٦٣٠ أمبير إلى ٦٣٠٠ أمبير، وبقدرة تحمل قصير التوقيت Icw تصل إلى ١٠٠ كيلوأمبير لمدة ثانية واحدة

قاطع الدائرة الهوائي MOW-1 - من ٦٣٠ أمبير إلى ٦٣٠٠ أمبير، وبقدرة تحمل قصير التوقيت Icw تصل إلى ١٠٠ كيلوأمبير لمدة ثانية واحدة

قاطع دوائر هوائي من نوع MOW-1، يتراوح تياره بين ٦٣٠ أمبير و٦٣٠٠ أمبير، وقيمة التيار القصيري المُسموح به (Icu) تصل إلى ١٢٠ كيلوأمبير، وقيمة التيار القصيري المستمر (Icw) تصل إلى ١٠٠ كيلوأمبير لمدة ثانية واحدة. يتوفر بنوعية قابلة للسحب وبنوعية ثابتة. مزود بوظيفة التشغيل الإلكترونية مع الانتقائية والقياس والاتصال عبر بروتوكول Modbus. متوافق مع المعيار IEC 60947-2.

نظرة عامة
التطبيقات
البيانات الفنية
الخدمات
مراقبة الجودة
المنتجات الموصى بها

يُعدّ طراز MOW-1 القاطع الرئيسي الداخل إلى النظام. ويوضع في أعلى تركيب الجهد المنخفض، مباشرةً بعد المحول، حيث تكون شدة العطل الأقصى، وأينما كانت عواقب تحديد مواصفات غير صحيحة أكبر ما يمكن. ويشمل هذا الطراز نطاق التيارات من ٦٣٠ أمبير إلى ٦٣٠٠ أمبير، سواء بالإصدار الثابت أو بالإصدار القابل للسحب، ومزوّد بوحدة تشغيل إلكترونية مصمَّمة خصيصاً لتحقيق التمييز (Selectivity) وليس الحماية فقط.

ما الذي يقوم به قاطع الدارة الهوائي (ACB) ولا يستطيع قاطع الدارة المُغلف بالبلاستيك (MCCB) القيام به؟
التحمل لفترة قصيرة. صُمِّمت القواطع الصغيرة (MCCB) لإزالة العطل بأسرع ما يمكن. أما القواطع الكبيرة (ACB) فصُمِّمت لتحمل تيار العطل لمدّة محددة — تصل إلى ١٠٠ كيلوأمبير لمدة ثانية واحدة — دون أن تنفتح، وذلك حتى يُزيل الجهاز التالي في الاتجاه نحو العطل العطل أولاً. وهذا هو الأساس كله للتدرج الانتقائي في المنشآت الكبيرة، ولذلك يُستخدم القاطع الرئيسي (main incomer) من نوع ACB وليس قاطعاً كبيراً من نوع MCCB.

لماذا يُعَد التدرج الانتقائي مسألة تجارية وليست مسألة فنية؟
في غياب التدرج الانتقائي، يؤدي عطلٌ في أحد التغذية الفرعية الصغيرة إلى فتح القاطع الرئيسي، فينقطع التيار عن المنشأة بكاملها. وفي المستشفيات ومراكز البيانات والفنادق ومصانع الأسمنت ومحطات التحلية، يُمثّل ذلك الفرق بين حادثٍ يؤثر في دائرة واحدة فقط وحادثٍ يؤثر في الموقع بأكمله. ويطلب العملاء الذين عاشوا هذه التجربة مرة واحدة التدرج الانتقائي دوماً. أما مُصنّعو اللوحات الكهربائية الذين يستطيعون إبراز دراسة تمييز دقيقة، فيفوزون بهؤلاء العملاء.

قابل للسحب أو ثابت
تتيح وظيفة السحب الخارجي إخراج القاطع الداخل لفحصه واختباره واستبداله دون الحاجة إلى فك توصيلات الحافلة — وبما أن هذا القاطع يُستخدم عادةً في الدخل الرئيسي، فإن فترة التوقف اللازمة للصيانة تُقاس بالساعات بدلًا من الأيام. أما القاطع الثابت فهو أقل تكلفةٍ ومناسبٌ عندما يمكن إيقاف التشغيل الكامل للمنشأة، وكذلك عندما لا يمتلك العميل نظام صيانة يتطلب هذه الميزة. وبناءً على خبرتنا، فإن معظم المشاريع التي تختار القاطع الثابت لتوفير التكلفة تندم على ذلك عند أول توقف رئيسي للصيانة.

نعود مجددًا إلى نقطة درجة الحرارة العالية المحيطة، وهي نقطة ذات أهمية أكبر هنا.
يحمل القاطع الهوائي (ACB) الحمل الكلي للموقع باستمرار. وفي غرفة التوزيع في منطقة الخليج حيث تصل درجة الحرارة إلى ٥٠–٥٥°م مقابل مرجع IEC القياسي البالغ +٤٠°م، فإن معامل التخفيض في التيار المسموح به لقاطع الدخل ذي التيار الاسمي ٤٠٠٠ أمبير يكون كبيرًا جدًّا من الناحية المطلقة. وتحديد حجم قاطع الدخل استنادًا إلى قيمته الاسمية المدونة على لوحة البيانات الخاصة به في غرفة توزيع ساخنة يُعدُّ أحد أخطاء التصميم الأكثر تكلفةً، لأن الحل يتطلب تركيب قاطع جديد وأعمال جديدة على الحافلات.

مُورَّد مع الوثائق الهندسية.
أرسل المخطط أحادي الخط، وتصنيف المحول ومقاومته، ومستوى العطل المتوقع، وجداول الأجهزة الواقعة في الجهة السفلية، ودرجة حرارة الغرفة التي توجد فيها أجهزة التبديل. وسنُعيد لك الإطار والوحدة التشغيلية والإعدادات وفحص التمييز مقابل الأجهزة الواقعة في الجهة السفلية والتصنيف المستمر المُخفَّض حسب درجة الحرارة الفعلية.

التطبيقات النموذجية

الاستخدامات الرئيسية
- المدخل الرئيسي في الجانب منخفض الجهد لمُحول التوزيع — وهو الاستخدام الأساسي.
- وصلة الحافلة في الترتيبات ذات المحولين والمدخلين المزدوجين.
- المدخل الرئيسي في صفوف أجهزة التبديل من الطرازات GGD وGCS وGCK وMNS.
- التغذية الفرعية إلى مراكز تحكم المحركات الكبيرة ولوحات التوزيع.
- مدخل المولد ونظم التحويل في أنظمة الطاقة الاحتياطية والطاقة الأساسية.
- الحماية الرئيسية لبنوك المكثفات الكبيرة.
- لوحات التوزيع الرئيسية الصناعية: الأسمنت، والفولاذ، والتعدين، والورق، والسكر، والبتروكيماويات.
- لوحات التوزيع الرئيسية للمباني: الناطحات السحابية، والمستشفيات، والمطارات، والمجمعات التجارية، ومراكز البيانات.
- التوزيع الرئيسي في محطات التحلية ومعالجة المياه.
- قواطع رئيسية لجمع التيار المنخفض لمصنع الألواح الشمسية الكهروضوئية.

الرسوم البيانية النموذجية
مصدر تغذية وحيد مع محطات توزيع خارجة؛ مصدرَي تغذية مع موصِّل حافلة وقفل ميكانيكي أو كهربائي بحيث لا يمكن إغلاق سوى قاطعين من أصل ثلاثة؛ نقل تلقائي من الرئيسي إلى الربط ثم إلى الرئيسي مع تحويل المولد وتخفيض الحمل عند انخفاض الجهد.

لماذا يطلب المشترون هذا المنتج
لأنه الجهاز الذي يؤدي عطله أو تشغيله الخاطئ إلى تعطيل المنشأة بأكملها. وفي أي مشروعٍ يُعطى فيه استمرارية التغذية قيمةً محددةً — مثل المستشفيات ومراكز البيانات والمنشآت ذات العمليات المستمرة — يتم فحص مواصفات مصدر التغذية الرئيسية ودراسة التمييز بدقة، وبذلك تبرز العروض التي تقدّم هذين العنصرين بشكلٍ سليم.

الملاءمة الإقليمية
- الشرق الأوسط: خفض السعة بسبب درجة حرارة الغرفة المحيطة البالغة ٥٠–٥٥ °م أمرٌ بالغ الأهمية بالنسبة لأي جهاز يحمل حمل الموقع الكامل باستمرار. وتستخدم المملكة العربية السعودية تردد ٦٠ هرتز، ويجب التأكيد على ذلك صراحةً. واختبار القبول بالمصنع تحت الإشراف هو ممارسة قياسية في مشاريع شركة الكهرباء السعودية (SEC) والمشاريع المشابهة التابعة للمرافق العامة؛ ونقدّم الدعم الكامل لتقديم المستندات المطلوبة من هيئات مثل SASO SABER وDEWA وKAHRAMAA وMEW وDCRP في عُمان.
- إفريقيا: عدم استقرار الشبكة الكهربائية يجعل حماية الجهد المنخفض وحماية انقطاع الطور ونظم التحويل إلى المولدات أمراً روتينياً وليس اختيارياً. شهادة سونكاب (SONCAP) بموجب النظام المتجانس ٨٥٣٦ للنرويج، وشهادة كيبس بفوك (KEBS PVoC) لكينيا.
- روسيا ودول رابطة الدول المستقلة: جهد ٣٨٠ فولت/٢٢٠ فولت، الامتثال لشهادة التقييم الموحد (EAC) وفق لوائح الاتحاد الاقتصادي الأوراسي رقم ٠٠٤/٢٠١١ و٠٢٠/٢٠١١، مع أخذ اعتبارات التشغيل عند درجات الحرارة المنخفضة في غرف التوزيع الجزئية التدفئة.
- أوروبا الشرقية: جهد ٤٠٠ فولت، الامتثال لعلامة CE وفق توجيه السلامة من المخاطر الكهربائية (LVD) ٢٠١٤/٣٥/الاتحاد الأوروبي وتوجيه التوافق الكهرومغناطيسي (EMC) ٢٠١٤/٣٠/الاتحاد الأوروبي، مع اشتراط إجراء دراسة رسمية للتمييز كجزء من وثائق التصميم المقدمة.

غير مناسب لـ
حماية الدوائر الفرعية الصغيرة، حيث يُعد القاطع المagnetothermal (MCCB) الجهاز الأنسب والأقل تكلفةً. والدوائر متوسطة الجهد التي تتطلب معدات التوزيع متوسطة الجهد (MV switchgear). وتشغيل المحركات المتكرر الذي يستلزم استخدام قاطع تلامسي (contactor).

البيانات الفنية

البيانات التقنية – قاطع الدائرة الهوائي MOW-1

المطابقة للمواصفات: آيك ٦٠٩٤٧-١، آيك ٦٠٩٤٧-٢، جي بي ١٤٠٤٨.٢

الفئة	عنصر	تفاصيل المعلمة
التصنيفات العامة	الجهد التشغيلي المُصنَّف (Ue)	٤٠٠ فولت / ٤١٥ فولت / ٦٩٠ فولت تيار متردد
	الجهد العازل الاسمي (Ui)	1000 V
	جهد تحمل النبضة المعين (Uimp)	12 كيلو فولت
	التردد المسموح به	50 هرتز / 60 هرتز
	عدد الاقطاب	3P / 4P
	فئة الاستخدام	ب
	الملاءمة للاستخدام كجهاز عزل	نعم، وفقاً لآيك ٦٠٩٤٧-٢
	البناء	ثابت أو قابل للسحب
أحجام الإطارات والتصنيفات التيارية	إطار ٢٠٠٠ أ	٦٣٠ / ٨٠٠ / ١٠٠٠ / ١٢٥٠ / ١٦٠٠ / ٢٠٠٠ أ
	إطار ٣٢٠٠ أ	٢٠٠٠ / ٢٥٠٠ / ٢٩٠٠ / ٣٢٠٠ أ
	إطار ٤٠٠٠ أ	٣٢٠٠ / ٣٦٠٠ / ٤٠٠٠ أ
	إطار ٦٣٠٠ أ	٤٠٠٠ / ٥٠٠٠ / ٦٣٠٠ أ
أداء الدائرة القصيرة	التيار الماس كهربائياً عند ٤١٥ فولت - الإطار ٢٠٠٠ أمبير	٦٥‏/٨٠ كيلوأمبير
	التيار الماس كهربائيًا - الإطار ٣٢٠٠ أمبير	٨٠‏/١٠٠ كيلوأمبير
	التيار الماس كهربائيًا - الإطار ٤٠٠٠ أمبير	100 كيلو أمبير
	التيار الماس كهربائيًا - الإطار ٦٣٠٠ أمبير	١٠٠‏/١٢٠ كيلوأمبير
	السعة المُصنَّفة لقطع الدائرة القصيرة أثناء التشغيل (Ics)	١٠٠٪ من Icu
	التيار المسموح به لفترة قصيرة (Icw)	٦٥ / ٨٠ / ١٠٠ كيلوأمبير لمدة ثانية واحدة
	ملاحظة	القيمة Icw هي المعلَّمة التي تتيح التمييز الزمني؛ وهي السبب في أن القاطع الرئيسي يكون قاطع دارة هوائيًّا (ACB) بدلًا من قاطع دارة مركزي كبير (MCCB)
وحدة تشغيل إلكترونية	وظائف الحماية	وقت طويل (L)، وقت قصير (S)، لحظي (I)، عطل أرضي (G)، مع إعدادات وتأخيرات زمنية قابلة للضبط
	الانتقائية	تأخير زمني قصير مُدرَّج زمنيًّا لتحقيق التمييز مع الأجهزة الواقعة في الأسفل؛ ووظيفة الربط الانتقائي للمنطقة (ZSI) متاحة
	حماية إضافية	انخفاض الجهد، ارتفاع الجهد، عدم توازن الطور، ترتيب الطور، القدرة العكسية (حسب الخيار المتاح)
	قياسية	التيار، الجهد، القدرة، معامل القدرة، الطاقة، التوافقيات
	عرض	شاشة عرض رقمية (LCD) تعرض الإعدادات وتشير إلى سبب الانقطاع
	الاتصال	بروتوكول Modbus عبر واجهة RS-485 قياسي؛ وبروتوكولا Profibus وProfinet اختياريان
	الذاكرة	ذاكرة تسجِّل أسباب الانقطاع وسجل الأحداث
خفض القدرة	البيئة المرجعية	+٤٠ مئوية وفقًا لمعيار آي إي سي
	تخفيض التصنيف عند ارتفاع درجة حرارة البيئة المحيطة	توفر جداول تخفيض التصنيف لكل هيكل عند ارتفاع درجة حرارة البيئة المحيطة؛ وعند درجة حرارة خزانة التوزيع ٥٥ مئوية، ينخفض التيار المستمر القابل للاستخدام بشكل ملحوظ
	تخفيض التصنيف حسب الارتفاع عن سطح البحر	يطبق فوق ارتفاع ٢٠٠٠ متر
	التوصية	يجب تحديد حجم المدخل وفق التصنيف المُخفَّض لدرجة حرارة غرفة المفاتيح الفعلية، ويجب ذكر هذه القيمة في المستندات المقدمة
آلية التشغيل	النوع	آلية زنبركية تعمل بالطاقة المخزَّنة
	شحن	مقبض يدوي وشحن كهربائي
	الإغلاق والفتح	زر ضغط محلي، وكهربائي عن بُعد، واتصال عن بُعد عند التجهيز به
	زمن الإغلاق	أقل من ٨٠ مللي ثانية في الحالة النموذجية
	زمن الفصل	أقل من ٤٠ مللي ثانية في الحالة النموذجية
	جهد التحكم المقنن	٢٣٠ فولت تيار متناوب، ١١٠ فولت تيار متناوب، ٢٤ فولت تيار مباشر، ١١٠ فولت تيار مباشر، ٢٢٠ فولت تيار مباشر
المتانة	ميكانيكي	من ١٠٠٠٠ إلى ٢٠٠٠٠ عملية حسب الإطار
	كهربائي	من ٥٠٠٠ إلى ١٠٠٠٠ عملية حسب الإطار
	آلية السحب	ثلاثة مواضع — متصل، اختبار، معزول — مع إشارة واضحة للموضع وإمكانية قفل المواضع بالقفل عند وضع العزل
أنظمة القفل التبادلي والسلامة	قفل تبادلي للنظام	قفل ميكانيكي وكهربائي بين المدخلات ووصلة الحافلة
	قفل التوصيل والفصل	لا يمكن توصيله أو فصله أثناء إغلاق القاطع
	قفل الباب	قفل الباب وتوفير مكان لإغلاقه بالقفل
	درع أمان	فوق التوصيلات الأولية في الأنواع القابلة للسحب
	أرضية	توصيلة أرضية مخصصة تتصل قبل توصيل التوصيلات الكهربائية
الملحقات	جهاز الإطلاق والملف	جهاز إطفاء كهربائي عن بعد، ملف الإغلاق، جهاز الإطفاء عند انخفاض الجهد، وحدة شحن المحرك
	جهات الاتصال	توصيلات مساعدة، توصيلة جاهزة للإغلاق، توصيلة تعمل بالزنبرك المشحون
	الملحقات الميكانيكية	عداد التشغيل الميكانيكي، قفل المفتاح، ومنع الإدخال الخاطئ
	ملحقات التركيب	مقبض الترتيب، أبواب الخلايا، أغطية الطرفية وقضبان الاتصال
البيئة	درجة حرارة البيئة المحيطة	التخزين من -٢٥ °م إلى +٧٠ °م؛ التشغيل من -٥ °م إلى +٥٥ °م مع خفض التصنيف
	الرطوبة النسبية	حتى 95%
	درجة التلوث	3
	الارتفاع	حتى ارتفاع ٢٠٠٠ متر دون خفض التصنيف
	التركيب	داخل المبنى، ضمن تجميع معتمد

الاختبار — كل وحدة على حدة
المقاومة العازلة ومقاومة العزل؛ مقاومة الدائرة الرئيسية
التشغيل الميكانيكي لآلية تخزين الطاقة؛ التحقق من وحدة التشغيل عند
نقاط الخصائص المُعرَّفة؛ وظيفة التلامسات المساعدة والإنذارية؛ سحب الوحدة
التحقق من تشغيل الموضع الثلاثي والقفل التبادلي؛ التحقق من لوحة التصنيفات

دعم الحصول على الشهادات
تقارير الاختبار النموذجي وفق معيار الآي إي سي ٦٠٩٤٧-٢، ومنحنيات الخصائص التشغيلية ومنحنيات التوصيل
جداول الانتقائية مقابل قواطع الدوائر المُتحكَّم بها كهربائيًّا (MCCBs) السفلية، وإعلانات التوافق مع منطقة الجمارك الأوراسية (EAC)
(اللوائح التقنية للاتحاد الجمركي 004/2011 و020/2011)، والتوافق مع متطلبات الاتحاد الأوروبي (CE) فيما يخص سلامة الأجهزة الكهربائية (LVD) والتداخل الكهرومغناطيسي (EMC)، ونظام ساسو سابر (SASO SABER)، ونظام سونكاب (SONCAP)
(الرقم الجمركي 8536) وشهادة التقييم المسبق لل conformity من هيئة معايير كينيا (KEBS PVoC)

الخدمات

أجهزة الحماية المُحدَّدة خصيصًا للوحات الكهربائية، ولا تُباع جاهزة من الرفوف

إن القاطع الكهربائي يكون مناسبًا فقط في سياق اللوحة التي يُركَّب فيها — أي مستوى التيار القصيري عند تلك النقطة، والكابل الذي يحميه، والجهاز الموجود فوقه في الدائرة، ودرجة الحرارة المحيطة داخل الخزانة. ونحن نزوِّد العميل بالجهاز مع خدمات تحديد المواصفات المناسبة له، لأن خطأ في تحديد مواصفات القاطع لا يُكتشَف إلا أثناء التشغيل التجريبي، أمام العميل مباشرة.

١. دعم تحديد المواصفات والتناسق بين الأجهزة
أرسل إلينا مخطط الخط الواحد، ومستوى التيار القصيري المتوقع، وجدول التغذية. وسنردُّ عليك بحجم الإطار الموصى به، وقدرة القطع، وأنواع وحدات التشغيل، وتوصيات الضبط، مع التحقق من وجود الفصل الانتقائي بين الأجهزة العلوية والسفلية. كما نقيِّم حماية التسلسل (Cascading) وحماية الدعم الاحتياطي (Back-up protection) حيثما كانت هذه الحلول فعَّالة من حيث التكلفة.

٢. تصحيح التصنيفات وفقًا لدرجة الحرارة المحيطة والارتفاع عن سطح البحر
تَعمل غُرف التبديل في الخليج عند درجات حرارة تتراوح بين ٥٠ و٥٥ مئوية، وهي أعلى بكثير من درجة الحرارة المرجعية القياسية حسب المواصفة الدولية (آي إي سي) والبالغة ٤٠ مئوية. ونقدّم جداول تخفيض التحميل ونحدّد التيار المُسموح به المُعدّل لدرجة حرارة الخزّان الفعلية لديك، لكي لا ينفّذ اللوح قطعًا غير مبرَّر في أول صيف له. وتُقدَّم تصحيحات الارتفاع عن سطح البحر عند الحاجة.

٣. التوريد المُناسِب للتجميع
الأجهزة المورَّدة مزوَّدة بمجموعة التثبيت الصحيحة، وغطاء المحطات، والحواجز بين الطور، وقضبان الاتصال، والتلامسات المساعدة المناسبة لنوع الخزانة — بما في ذلك الأنواع المُركَّبة في أدراج الخزانات مثل طرازي جي سي كي وجي سي إس ومينس. رقم قطعة واحد، وكل المكوّنات تتناسق مع بعضها بدقة.

٤. المخزون وجدولة المشاريع
أحجام الإطارات والملحقات متوفرة في المخزون للاستلام من قِبل الموزِّعين. وتتم جدولة الكميات الخاصة بالمشاريع وفق برنامج تجميعك، بحيث تصل الأجهزة في وقت بناء الخزانة، وليس بعد ثلاثة أسابيع من انتهائه.

٥. الشركات المصنِّعة للمعدات الأصلية والعلامات الخاصة
وضع العلامة التجارية والتعبئة الخاصة بالعلامات الخاصة للموزِّعين الذين يطوّرون نطاقهم الخاص، مع ضمان حماية المنطقة الجغرافية واتفاقية السرية.

٦. الشهادات ووثائق الاختبار
تقارير الاختبارات النوعية وفق معيار الآي إي سي ٦٠٩٤٧-٢ لمفاتيح التحكم ومقياس الآي إي سي ٦١٨٦٩-٢ لمتحولات التيار، وشهادات الاختبارات الروتينية، والمنحنيات المميزة ومنحنيات التوصيل، والإعلانات المطلوبة لتقديم طلبات الاعتماد في إطار اتفاقية الاتحاد الاقتصادي الأوراسي (إي إيه سي)، والتوافق الأوروبي (سي إي)، ونظام ساسو سابر السعودي، ونظام سونكاب النيجيري، وبرنامج شهادة التقييم السابقة للتصدير الكيني (بي فو سي).

٧. ما بعد البيع
استجابة فنية خلال ٢٤ ساعة. توفر وحدات التشغيل البديلة، والتلامسات المساعدة، والملفات بشكل دائم. الضمان: ١٢ شهرًا من تاريخ التشغيل الفعلي أو ١٨ شهرًا من تاريخ الشحن، أيهما أقرب.

٨. الشروط التجارية
أساليب التسليم: فوب، سي إف آر، سي آي إف، دي دي بي، وإكس ووركس. التحميل الموحّد مع الخزائن والمكونات. ضمان التجارة، التحويل البنكي (تي/تي)، والاعتماد المستندي (إل/سي). عيّنات للاعتماد النوعي قبل الإنتاج الضخم.

مراقبة الجودة

مراقبة الجودة — يتم اختبار كل جهاز، وتُوثَّق كل دفعة.

أجهزة الحماية تشكّل الخط الدفاعي الأخير بين العطل والحريق، وهي أيضًا أكثر العناصر تقليدًا في أسواقنا. ويتم اختبار كل وحدة بشكل روتيني، ويمكن تتبع كل دفعة حتى وثائق الاختبار النوعي الخاصة بها، لذا فإن الشهادة المرفقة في طلبكم تتطابق فعليًّا مع الجهاز المركّب في لوحة التوزيع.

اختبار النوع
تُجرى اختبارات النوع على الأجهزة وفق المعيار المعمول به — أي معيار الآيزو 60947-2 لمفاتيح الدوائر الكهربائية، ومعيار الآيزو 61869-2 لمتحولات التيار — وتغطي هذه الاختبارات التيار المقنن وارتفاع درجة الحرارة، والسعة المقننة للفصل والإغلاق، والتحمل القصير المدى، والخصائص العازلة، والمتانة الميكانيكية والكهربائية، وللمتحولات القياسية: الفئة الدقيقة وأداء الحمولة.

الاختبارات الروتينية — تُطبَّق على ١٠٠٪ من الإنتاج
١. اختبار تحمل الجهد العازل عند جهد الاختبار المقنن، وتقاس مقاومة العزل وتُسجَّل.
٢. تقاس مقاومة الدائرة الرئيسية وتُقارن بالحد المحدد — وهي أول مؤشر على سوء الاتصال الداخلي.
٣. يُحقَّق من التشغيل الميكانيكي — أي الفتح والإغلاق وإعادة التعيين — عبر عمليات متكررة.
٤. يُحقَّق من وحدة التشغيل — سواء كانت حرارية ومغناطيسية أو إلكترونية — وذلك بالمقارنة مع منحنى التشغيل عند نقاط الاختبار المحددة.
٥. يُحقَّق من وظيفة التلامسين المساعدين وتنبيهات الإنذار.
٦. بالنسبة لمحولات التيار: فحص النسبة والقطبية، ومقاومة اللفائف، والدقة عند نقاط الحمل المحددة، والخصائص التحريضية عند تطبيقها.
٧. التحقق من بيانات لوحة التصنيف مقابل المواصفات المطلوبة — وهو الفحص الذي يكشف عن اختيار حجم الإطار الخطأ قبل وصوله إلى العميل.

القدرة على التتبع
٨. يحمل كل وحدة رقمًا تسلسليًّا مرتبطًا بدفعتها الإنتاجية، وسجل الاختبارات الروتينية، ومراجع اختبار النوع.
٩. فحص المكونات الواردة مع إمكانية تتبع شهادات المورِّدين.
١٠. فحص أثناء التصنيع في مراحل التجميع الجزئي والتجميع النهائي.

ما تتلقّاه
شهادة الاختبار الروتيني، وتقرير اختبار النوع، ومنحنيات الخصائص الانقطاعية ومرور التيار، والرسومات البيانية للأبعاد وطرق التثبيت، والإعلانات المطلوبة لاعتماد الاتحاد الاقتصادي الأوراسي (EAC) بموجب اللائحة التقنية للاتحاد الجمركي TR CU 004/2011 وTR CU 020/2011، وللاعتماد الأوروبي (CE) وفقًا لتوجيهات السلامة الكهربائية المنخفضة الجهد (LVD) والتداخل الكهرومغناطيسي (EMC)، ولنظام SASO SABER، وبرنامج SONCAP، وتصديق KEBS PVoC.

التحقق المستقل
يُقبَل التفتيش من قِبل أطراف ثالثة مثل SGS وBV وTUV وIntertek، ويتم تنسيقه حسب الطلب. ويُصدَر تقرير تفتيش ما قبل الشحن مرفقًا بصورة لكل طلب. وتُوفَّر عيّنات لاختبار اعتماد النوع الخاص بكم قبل الإنتاج الضخم. وتطبَّق إدارة الجودة وفق معيار ISO 9001 في جميع المراحل.
