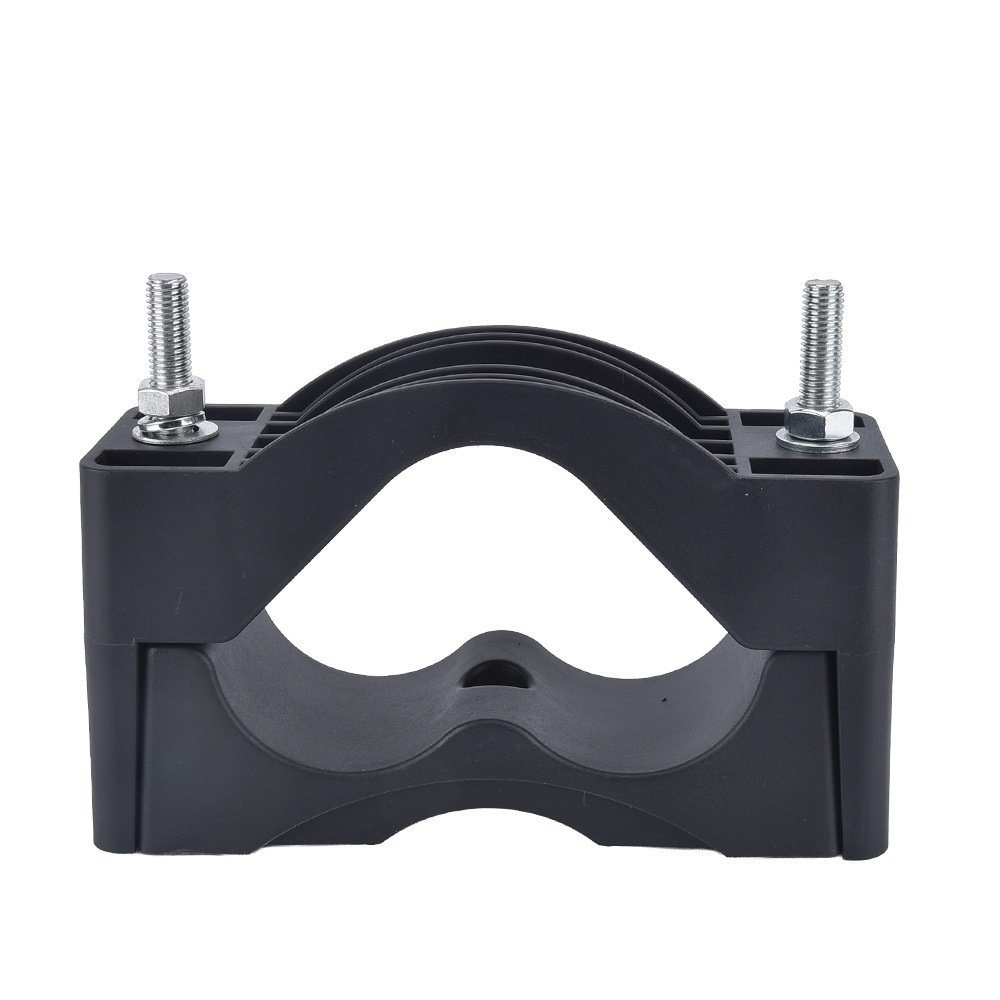

Кабельный зажим и крепёж — удержание кабеля с расчётом на силу короткого замыкания
кабельный зажим удерживает оконцованные кабели так, чтобы их вес не действовал на клеммы и чтобы они оставались на месте во время аварии. Обе эти функции зачастую недооцениваются, и оба вида отказов легко предотвратить, но при этом они приводят к дорогостоящим последствиям.
ДВЕ ОТДЕЛЬНЫЕ ФУНКЦИИ, ДВА ОТДЕЛЬНЫХ ОТКАЗА
Первая функция — статическая. Участок кабеля сечением 240 мм², входящий снизу, имеет значительный вес; если его не зафиксировать зажимом, то этот вес создаёт нагрузку на наконечник и клемму. В течение нескольких лет при циклических температурных изменениях соединение постепенно ослабевает, нагревается и в конечном итоге разрушается — дефект, который выявляет термография, если её применяют, и пожар, если никто не следит.
Вторая задача является динамической, и именно её чаще всего забывают. Во время короткого замыкания параллельно проложенные кабели испытывают ту же электромагнитную силу отталкивания, что и шины. Одножильные кабели в установках с высоким уровнем тока короткого замыкания могут резко смещаться. Незакреплённые или недостаточно закреплённые кабели начинают «хлестать», повреждают собственную изоляцию и изоляцию соседних кабелей, а также способны преобразовать однофазное замыкание в трёхфазное. Кабельный зажим на одножильной линии — это не вопрос аккуратности, а средство ограничения последствий аварии.
ТРЕФОЛЬ — ЭТО СПЕЦИФИКАЦИЯ, А НЕ ПРЕДПОЧТЕНИЕ ПО РАСПОЛОЖЕНИЮ
Одножильные кабели должны прокладываться и крепиться по схеме «трефоль». Это минимизирует результирующее магнитное поле, уравновешивает механические силы между тремя жилами и снижает наведённые токи в окружающих стальных конструкциях. Распространённым дефектом в местных установках с высоким уровнем тока короткого замыкания является прокладка одножильных кабелей в плоской конфигурации с креплением обычным седловидным зажимом.
ПОДБИРАЙТЕ РАЗМЕР ПО КАБЕЛЮ, А НЕ ПО НОМЕРУ ЧЕРТЕЖА
Зажим, имеющий слишком большой размер, не обеспечивает надёжного захвата, а зажим, имеющий слишком малый размер, раздавливает изоляцию. Обе ситуации возникают часто, когда заказ выполняется по сечению кабеля без проверки фактического наружного диаметра, который значительно варьируется в зависимости от типа кабеля и производителя. Мы указываем диапазон наружных диаметров (OD) для каждого размера зажима, чтобы вы могли делать заказ на основе измеренного значения.
Что мы поставляем

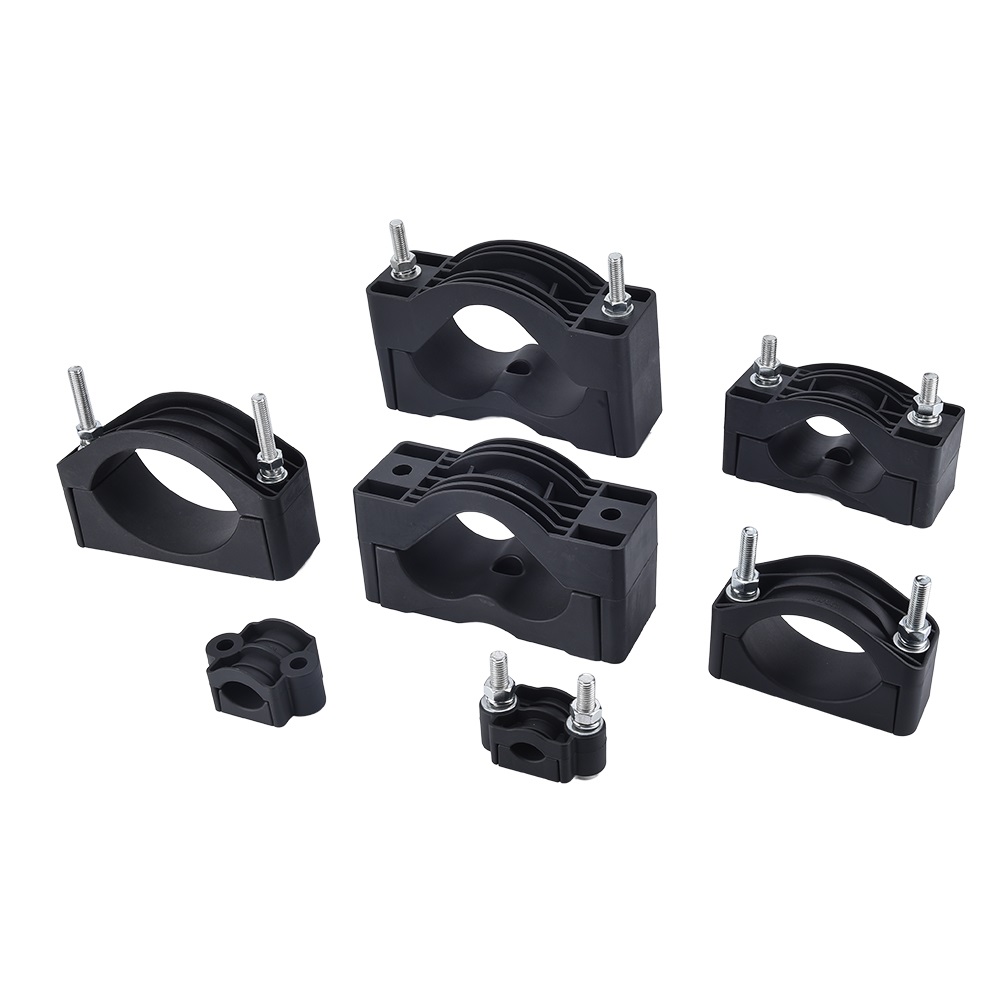

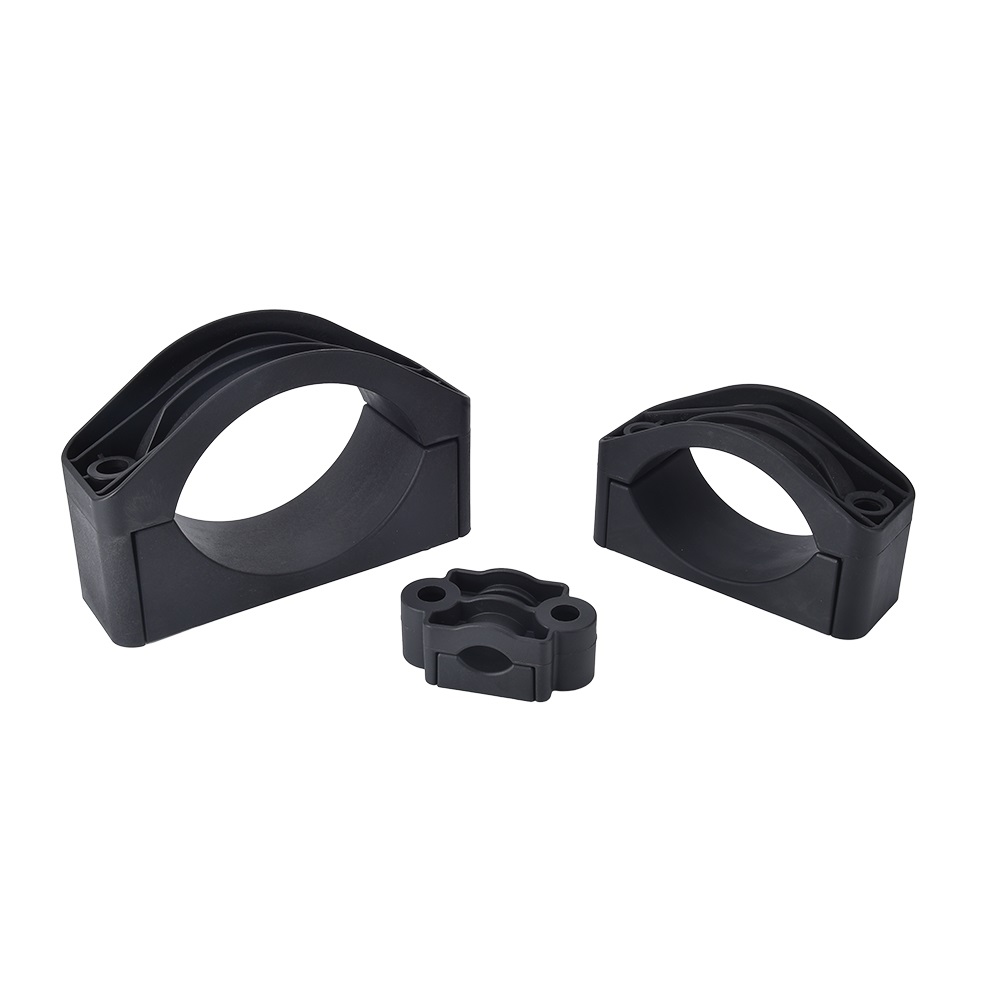

Однокабельные седловидные крепления, трёхлепестковые хомуты, многокабельные зажимы и планки фиксации кабелей при вводе — из оцинкованной стали, нержавеющей стали и полимеров, в стандартном диапазоне наружных диаметров (OD), с указанием рейтинга по току короткого замыкания и шага монтажа.
Основные области применения
фиксация входящих и выходящих кабелей в шкафах GGD, GCK, GCS, MNS и XL-21.
фиксация кабелей при вводе в проходной плите распределительных коробок JXF и фидерных столбов.
крепление одножильных кабелей в трёхлепестковой конфигурации на низковольтных соединениях трансформаторов с высоким уровнем тока короткого замыкания.
фиксация кабельных лотков и лестниц в распределительных помещениях и кабельных подвалах.
фиксация кабелей электродвигателей у привода и у пускателя.
фиксация кабелей подключения генератора.
— Крепление постоянного и переменного тока для солнечных фотоэлектрических кабелей в распределительных коробках и инверторных корпусах.
— Модернизация системы кабельного менеджмента на устаревших установках.
МЕСТО, ГДЕ ЭТО ЧАЩЕ ВСЕГО ВЫПОЛНЯЕТСЯ НЕУДОВЛЕТВОРИТЕЛЬНО
Соединения низкого напряжения трансформатора. Это точка с наибольшим уровнем токов короткого замыкания во всей установке; кабели — крупные одножильные, и их зачастую закрепляют с помощью любых доступных скоб. Если где-либо в установке одножильные кабели требуют правильно подобранных трёхлопастных креплений с расчётом межосевого расстояния, то именно здесь.
Региональное соответствие
— Ближний Восток: высокая температура окружающей среды приводит к нагреву как кабелей, так и креплений; полимерные крепления должны сохранять силу зажима при длительном воздействии повышенной температуры, не теряя упругости (без ползучести). Для всех наружных или частично открытых трасс требуется устойчивый к ультрафиолетовому излучению материал.
— Африка: горнодобывающие и промышленные объекты с вибрацией, а также прибрежная коррозия. Крепления из нержавеющей стали оправдывают свою стоимость на прибрежных и технологических площадках.
— Россия и СНГ: хрупкость полимерных креплений при низких температурах — реальный механизм отказа; следует указывать крепления холодного климата или стальные.
- Восточная Европа: установки с маркировкой СЕ в соответствии с EN 61439, при этом в верификации проекта учтена сила короткого замыкания на кабельных оконцеваниях.
Не подходит для
Крепление шин — используйте держатель шин и изолятор шин, рассчитанные на иной режим нагрузок. Несущая подвеска кабеля превышает заявленный рейтинг.
ТЕХНИЧЕСКИЕ ДАННЫЕ — зажим и крепёж для кабеля
Соответствие: IEC 61439-1, IEC 61914 (крепёж для кабелей), IEC 60529
| КАТЕГОРИЯ | Элемент | Подробности параметров |
| Типы | Седло для одного кабеля | для фиксации отдельного кабеля |
| Трефольный крепёж | для трёх одножильных кабелей в трефольном расположении | |
| Многокабельный зажим | для групп кабелей на общей шине | |
| Планка для фиксации кабеля при вводе | поперечная планка полной ширины на фланце ввода | |
| Быстросъёмный полимерный зажим | для небольших управляющих и вспомогательных кабелей | |
| ДИАПАЗОН РАЗМЕРОВ КАБЕЛЯ | Диаметр внешнего кабеля | от 5 до 130 мм по всему диапазону |
| Примечание по заказу | заказывайте по измеренному наружному диаметру кабеля, а не по сечению токопроводящей жилы, поскольку наружный диаметр различается в зависимости от типа кабеля и производителя | |
| Ассортимент креплений для тройного расположения кабелей | от 20 до 90 мм на одну жилу | |
| Материалы | Сталь с цинковым покрытием | общее использование в помещениях |
| Нержавеющая сталь 304 / 316 | для использования в прибрежных, промышленных, морских и открытых условиях | |
| Полимер | огнестойкий ультрафиолет-стабилизированный материал для более лёгких кабелей | |
| Линейка | эластомерная или полимерная прокладка для защиты оболочки кабеля от точечных нагрузок | |
| Крепления | оцинкованная сталь или нержавеющая сталь, совместимая с корпусом зажима | |
| ПОКАЗАТЕЛИ ПРИ КОРОТКОМ ЗАМЫКАНИИ | Соответствие стандартам | Кабельные хомуты рассчитаны на пиковый ток короткого замыкания в соответствии с IEC 61914 |
| Пиковая выдерживаемая нагрузка | номинальные значения указаны для каждого типа хомута и конфигурации кабеля | |
| Шаг установки | таблица максимальных расстояний между хомутами предоставляется в зависимости от расчётного пикового тока короткого замыкания и конфигурации кабеля | |
| Рекомендация | При прокладке одножильных кабелей при высоких токах короткого замыкания настоятельно рекомендуется трёхгранный (треугольный) способ укладки | |
| Механический | Номинальная статическая нагрузка | указано для каждого типа зажима |
| Сжимающая сила | достаточно для предотвращения осевого перемещения без раздавливания оболочки | |
| Момент затяжки | указано на чертеже | |
| Устойчивость к вибрации | подходит для промышленных и горнодобывающих установок | |
| Среда | Рабочая температура | от −40 °C до +105 °C для стали, от −25 °C до +90 °C для полимера |
| Вариант для холодного климата | Полимерный состав для холодного климата доступен для России и стран СНГ | |
| Относительная влажность | до 95% | |
| Солевой туман | 96 ч для цинкового покрытия, 1000 ч для нержавеющей стали, неограниченный срок службы в нормальных условиях для марки 316 | |
| Устойчивость к УФ-излучению | стабилизированные марки для наружного монтажа и монтажа в частично открытых условиях | |
| Монтаж | Установка | крепится болтами к раме, фланцу ввода, кабельному лотку или специальной планке фиксации |
| Защита оболочки кабеля | вкладыш поставляется в тех случаях, когда зажим непосредственно опирается на оболочку кабеля | |
| Примечание по заземлению | металлические зажимы не заменяют соединение брони кабеля с заземлением |
Вариантов
Изготовлено из нержавеющей стали | полимерный состав для холодного климата | индивидуальные диапазоны наружного диаметра
Удлинённые промежуточные планки | изолированные зажимы для одножильных кабелей при наличии вихревых токов
в стальных конструкциях возникает необходимость в защите от вихревых токов | брендирование OEM и упаковка под собственной торговой маркой
Детали, которые вы не можете надёжно приобрести на местном рынке
Спросите любого сборщика щитов в наших рынках, что на самом деле задерживает выпуск партии продукции, и окажется, что это редко автоматический выключатель. Чаще всего это опора шин, прибывшая с трещиной, зажим, не подходящий по размеру шины, указанному на чертеже, рукоятка без совместимого замка, петля, не выдерживающая нагруженную дверь. Мы сами производим более 2000 таких компонентов, за которыми стоит более 38 патентов, именно потому, что открытый рынок не обеспечивает их стабильные поставки.
1. ПОЛНЫЙ АССОРТИМЕНТ ОТ ОДНОГО ПОСТАВЩИКА
Изоляторы, держатели шин, кабельные зажимы, петли, замки, рукоятки, приводные механизмы, разъединяющие контакты, монтажные рейки и комплектующие для шкафов — один поставщик, один упаковочный лист, один контейнер. Вам больше не нужно координировать работу восьми поставщиков для одного шкафа.
2. РАЗМЕРНЫЕ ДАННЫЕ И ЧЕРТЕЖИ СОПРЯЖЕНИЯ
Каждая деталь поставляется вместе с чертежом с указанием размеров, таблицей совместимости с шинами или панелями, рекомендуемым моментом затяжки и техническими характеристиками материала. Ваш конструктор может спроектировать камеру шин без предварительного заказа образцов.
3. СОГЛАСОВАННЫЕ СИСТЕМЫ, А НЕ ОТДЕЛЬНЫЕ ЭЛЕМЕНТЫ
Изоляторы, держатели и зажимы разработаны как единая система с заявленным номинальным значением пикового тока короткого замыкания. Смешивание компонентов разных производителей — причина того, что сборка шинопровода, выглядевшая безупречно на бумаге, не проходит испытание на короткое замыкание. Указывайте комплект целиком: номинальное значение тока КЗ — это расчётный параметр конструкции, а не надежда.
4. ИЗГОТОВЛЕНИЕ ПО ЗАКАЗУ И ДЛЯ OEM
Нестандартные размеры, альтернативные формы резьбы, детали с маркировкой бренда и упаковка под собственной торговой маркой. Разработка оснастки для крупных заказчиков с объёмными поставками; чертежи хранятся в режиме конфиденциальности (NDA).
5. НАЛИЧИЕ НА СКЛАДЕ, МИНИМАЛЬНЫЙ ОБЪЁМ ЗАКАЗА И КОНСОЛИДАЦИЯ
Низкие минимальные объёмы заказа на стандартные изделия позволяют дистрибьютору поддерживать рабочий запас, а не складировать излишки. Консолидированная отгрузка: шкафы, ящики и устройства отправляются в одной партии.
6. ДОКУМЕНТАЦИЯ ПО МАТЕРИАЛАМ И СООТВЕТСТВИЮ
Сертификаты материалов, данные по воспламеняемости и индексу трекинга для изолирующих деталей, отчёты о толщине гальванических покрытий для токопроводящих деталей, декларации RoHS, а также компонентные документы, требуемые для файла верификации по IEC 61439.
7. ПОСЛЕПРОДАЖНОЕ ОБСЛУЖИВАНИЕ
техническая поддержка в течение 24 часов. Бесплатная замена любой детали, не соответствующей по размерам или материалу. Детали сохраняются в той же редакции чертежа, поэтому ремонт через пять лет остаётся совместимым.
8. КОММЕРЧЕСКИЕ УСЛОВИЯ
FOB, CFR, CIF, DDP, Ex-Works. Торговая гарантия, банковский перевод (T/T), аккредитив (L/C). Образцы предоставляются для проверки совместимости до начала серийного производства.
КОНТРОЛЬ КАЧЕСТВА — МЕЛКИЕ ДЕТАЛИ, ОТ КОТОРЫХ ЗАВИСИТ, ПРОЙДЁТ ЛИ ПЛАТА ИСПЫТАНИЯ
Дефекты на уровне компонентов дёшево предотвратить, но дорого обнаружить. Трещина в изоляторе, недостаточное покрытие контакта или зажим с отклонением на 2 мм от допуска не проявляются в цехе; они выявляются только при диэлектрическом испытании или при коротком замыкании. Поэтому входной и операционный контроль применяется к каждой партии.
Контроль материалов
1. Проверка исходных материалов по сертификату при поступлении — марка полимера, чистота меди, марка и толщина стали.
2. Изоляционные материалы сертифицированы по классу воспламеняемости, индексу сравнительного трекинга и электрической прочности; наличие огнестойких марок подтверждается документацией по партиям.
3. Металлические детали проверяются на соответствие марке стали, толщине и состоянию поверхности до формовки.
Контроль размеров
4. Проверка первого образца для каждого инструмента и каждой производственной партии с полным размерным отчётом по чертежу.
5. Выборочный контроль в процессе производства в соответствии с согласованным уровнем AQL; критические размеры измеряются с помощью аттестованных измерительных приборов.
6. Качество резьбы и усилие выдергивания вставок проверяются на деталях с резьбой и на деталях, изготовленных литьём с вставками.
7. Проверка совместимости (подгонки) с сопрягаемой деталью: держатель проверяется с фактическим профилем стержня, а не только по цифровому значению на чертеже.
Испытания на производительность
8. Изоляционные детали: испытание на выдерживание напряжения промышленной частоты, измерение сопротивления изоляции, механическое испытание на изгиб и консольную нагрузку, а также термоциклирование на выборочных партиях.
9. Токопроводящие детали: толщина гальванического покрытия — измеряется толщиномером покрытий, адгезия, переходное сопротивление контакта и нагрев при номинальном токе.
10. Механические детали: усилие срабатывания, циклические испытания на долговечность, а также испытания на нагрузку для петель, замков и зажимов.
11. Коррозия: испытание на солевом тумане для гальванических и покрытых деталей; фиксируется время до появления первого дефекта (в часах).
12. Влияние окружающей среды: старение образцов под воздействием влажности и высокой температуры — с учётом условий эксплуатации в странах Залива и тропической Африки.
ВНЕШНИЙ ВИД И УПАКОВКА
13. Визуальный осмотр на наличие трещин, пустот, заусенцев, наплывов, дефектов гальванического покрытия и несоответствий в цвете.
14. Читаемость и корректность маркировки.
15. Проверка количества деталей, целостности упаковки и правильности нанесения обозначения артикула перед запечатыванием коробки.
ДОКУМЕНТАЦИЯ И СИСТЕМА
Сертификаты материалов, отчёты о размерах, протоколы испытаний и декларации соответствия директиве RoHS предоставляются по запросу и оформлены так, чтобы их можно было включить в ваш файл верификации по стандарту IEC 61439. Система менеджмента качества ISO 9001: все выявленные несоответствия документируются, анализируются по корневым причинам и закрываются. Образцы предоставляются для самостоятельной проверки совместимости до начала серийного производства; допускается инспекция третьей стороной (SGS, BV, TUV или Intertek).
