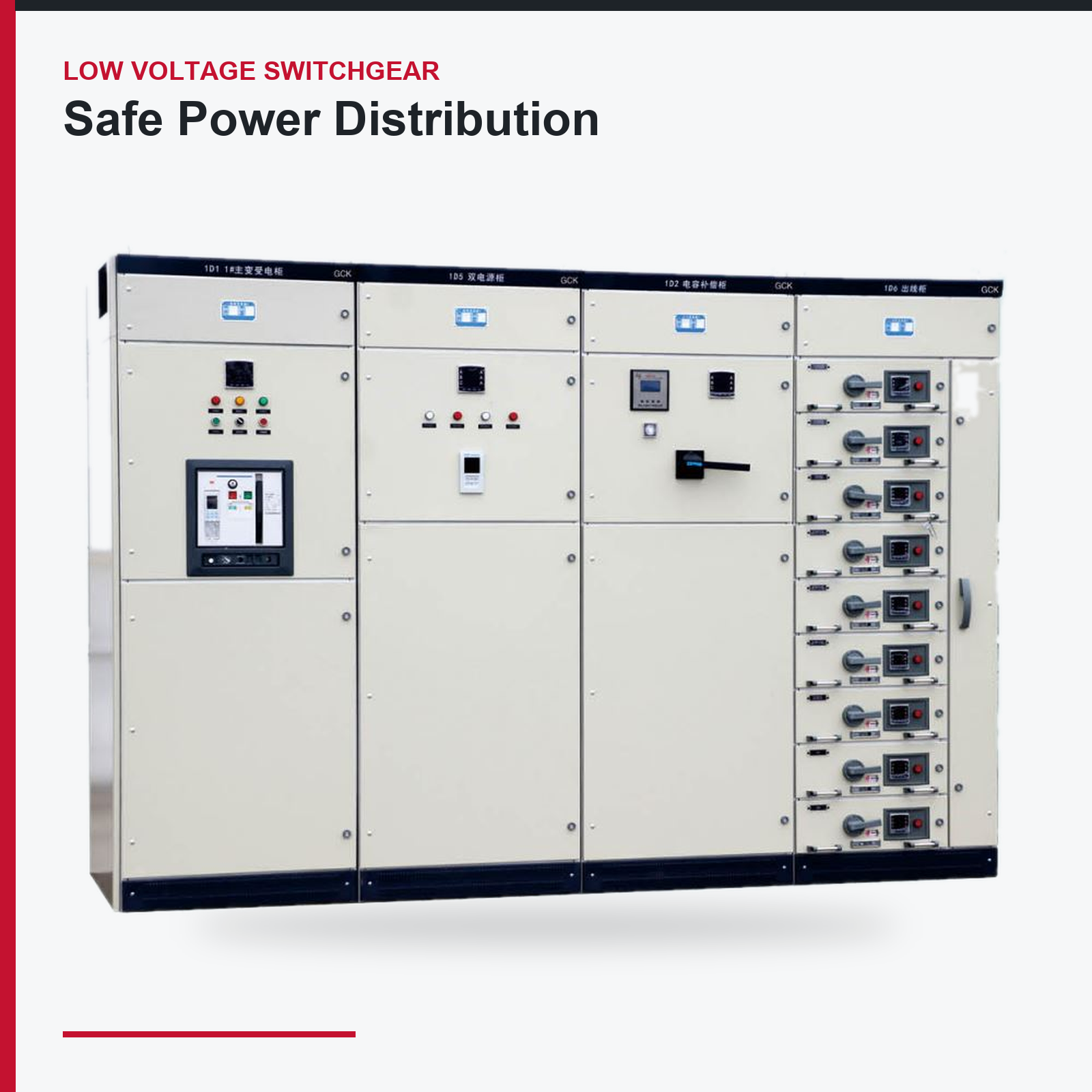

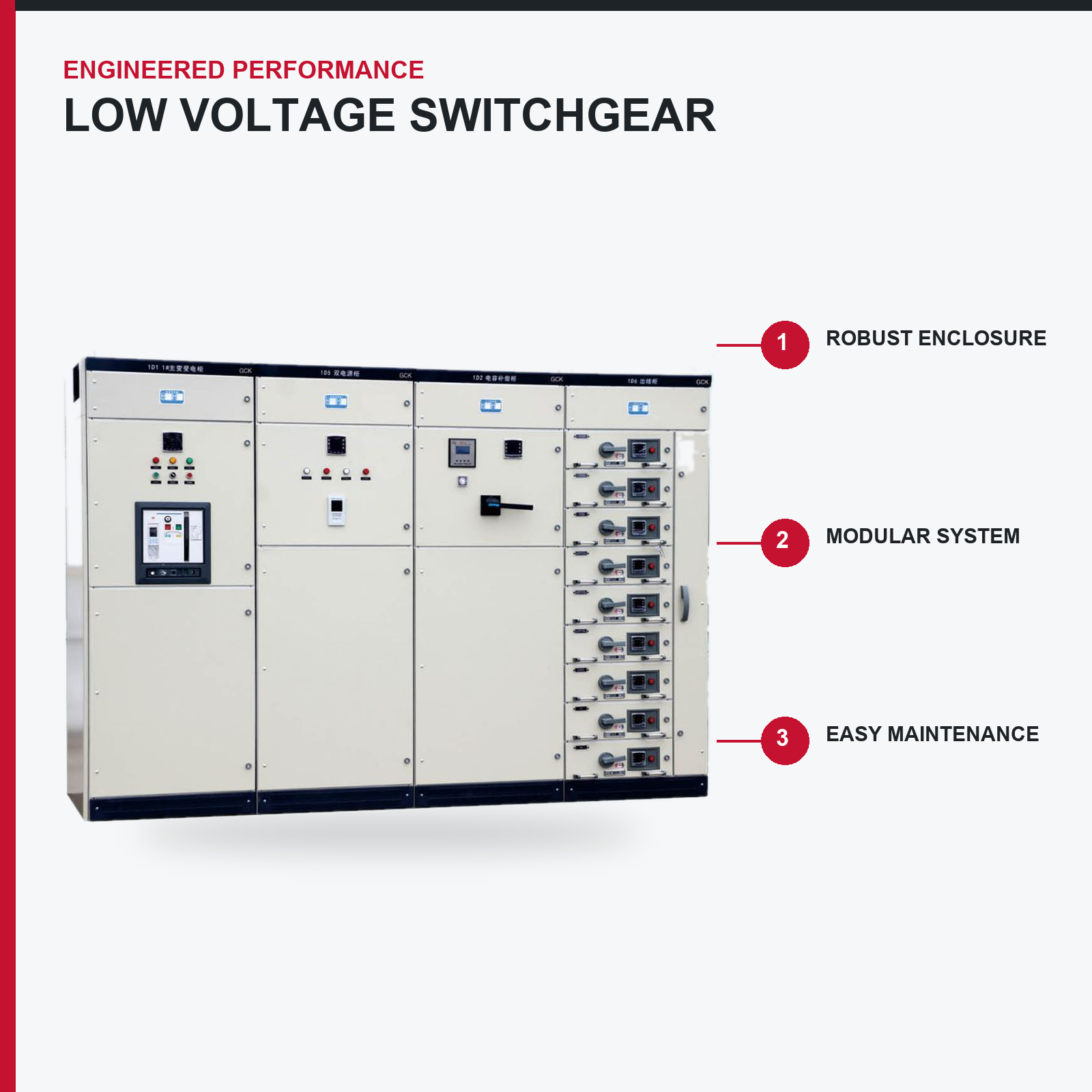

GCK-Auszugsmotorsteuerzentrale – 400 V / 415 V
Die GCK fasst sämtliche Motorstarter einer Anlage in einer koordinierten Reihe von ziehbaren Schubladen zusammen. Jeder Motorzuführer befindet sich in einer eigenen Schublade mit Trennkontakten sowohl in der Leistungs- als auch in der Steuerschaltung, sodass ein ausgefallener Starter innerhalb weniger Minuten ausgetauscht werden kann, während alle anderen Motoren weiterlaufen. Bemessung bis 3150 A Sammelschiene mit 50 kA Kurzschlussfestigkeit, nachgewiesen gemäß IEC 61439.
DIE ARGUMENTATION BEZIEHT SICH AUF STILLSTANDSZEIT, NICHT AUF STROM
Elektrisch erfüllen eine GCK-Schublade und ein fester GGD-Motorzuführer dieselbe Aufgabe. Der Unterschied wird erst deutlich, wenn ein Starter ausfällt. Bei einer festen Schaltanlage bedeutet dies das Trennen eines Abschnitts – oft der gesamten Anlage. Bei einer GCK-Anlage hingegen bedeutet es lediglich den Austausch einer Schublade.
In kontinuierlichen Anlagen – Zement, Entsalzung, Petrochemie, Bergbau, Wasseraufbereitung – deckt eine vermiedene Anlagenabschaltung in der Regel den Preisunterschied sofort ab. Daher geben Prozessindustrien MCCs vor, während gewerbliche Gebäude dies im Allgemeinen nicht tun.
WARUM DIES DAS RICHTIGE PRODUKT IST, UM IHRE PRODUKTPALETTE ZU ERGÄNZEN
Für einen Schaltschrankbauer ist die GCK die logische Weiterentwicklung der GGD. Die Gehäusestruktur und das Sammelschienensystem sind vertraute Arbeit; neu ist lediglich die Einschub-Einheit – und genau diesen Teil liefern wir als fertige, werkseitig getestete Funktionsgruppe aus. Sie werden nicht aufgefordert, ein Einschub-System zu entwickeln – Sie montieren stattdessen ein bewährtes System.
Ein indonesischer Kunde ohne Erfahrung mit Einschubtechnik stellte innerhalb von vier Monaten auf diese Weise eigene, unter eigenem Markennamen vertriebene Einschub-Schaltschränke her – mit einer Bruttomarge von plus 35 %.
FORM 4b MACHT ES SICHER
Eine herausziehbare Konstruktion ist nur dann vertretbar, wenn die Fächer tatsächlich voneinander getrennt sind. In Form 4b sind jeweils eine Schublade, ihre Sammelschienenverbindung und ihre Abgangsklemmen einzeln voneinander isoliert, sodass ein Fehler oder ein Bedienfehler in einem Fach nicht auf die übrigen Fächer übertragen werden kann. Ohne diese Trennung ist es keine sichere Praxis, an einer Schublade zu arbeiten, während benachbarte Motoren in Betrieb sind.
GEMISCHTE ABGANGSTYPEN IN EINER ANORDNUNG
Schubladenmodule von 63 A bis 800 A ermöglichen Direktanlauf- und Stern-Dreieck-Anlasser, Weichanlasser, Frequenzumrichter sowie reine Abgänge innerhalb desselben Schaltschranks – genau das benötigt eine echte Anlage, da kleine Pumpen, große Ventilatoren und Prozessantriebe unterschiedliche Anlaufverfahren erfordern, aber alle in ein einheitliches Schutzkonzept integriert werden müssen.
Konfiguriert für die Netzspannung des Zielmarktes, mit 400-V-60-Hz-Verifizierung für Saudi-Arabien und 525 V für südafrikanische Bergbauprojekte verfügbar.
Hauptanwendungen
– Motorsteuerung für Pumpen und Ventilatoren in Aufbereitungsanlagen für Trinkwasser, Abwasser und Entsalzung – ein bedeutender Marktsegment in Saudi-Arabien, den Vereinigten Arabischen Emiraten, Kuwait und Katar.
- Motorsteuerung in Zementwerken: Brecher, Mühlen, Ofentriebe, Förderbänder, Ventilatoren.
- Bergbau und Aufbereitung von Mineralien, einschließlich südafrikanischer Anlagen mit 525 V.
- Motorsteuerung in Öl-, Gas- und petrochemischen Verfahrensanlagen.
- Antriebe in Stahl- und metallurgischen Werken.
- Motorsteuerung für HLK- und Kälteanlagen in großen Gebäuden, Flughäfen und Krankenhäusern.
- Lebensmittelverarbeitung, Verpackung und pharmazeutische Produktionslinien.
- Hafen-, Terminal- und Materialumschlagsanlagen.
- Bewässerungs- und landwirtschaftliche Pumpsysteme in Afrika und Zentralasien.
WANN GCK STATT GGD SPEZIFIZIEREN
Wählen Sie GCK, wenn die Anlage kontinuierliche oder halbkontinuierliche Prozesslasten betreibt, wenn das Ausfallen eines Motorzuführers nicht zum Stillstand des gesamten Werks führen darf, wenn der Standort abgelegen ist und die Lagerhaltung von Ersatzschubladen die praktikable Wartungsstrategie darstellt oder wenn die Kundenanforderung eine ausziehbare Konstruktion vorschreibt.
Wo die Anzahl der Motoren gering ist und die Lasten nicht kritisch sind, können Motorzuleitungen wirtschaftlicher in einem GGD-Schaltfeld untergebracht werden.
WER KAUFTE DAS BEI UNS
Schaltschrankbauer, die vom Festkabinett-Bau in den Auszieh-Schrank-Markt aufsteigen; EPC-Unternehmen bei Anlagenprojekten; sowie industrielle Endnutzer, die eine veraltete MCC-Anlage ersetzen. Die meisten Kunden nehmen Komponenten- und Zeichnungspaket und montieren vor Ort, da MCC-Anlagen sehr voluminös sind und der Frachtkostenanteil für einen vollen Container fertig montierter Schränke einen erheblichen Teil der Gesamtlieferkosten ausmacht.
Regionale Eignung
– Naher Osten: Entsalzungsanlagen, Öl- und Gasprojekte sowie Industrieprojekte. In Saudi-Arabien ist eine Prüfung auf 400 V / 60 Hz sowohl für die Montage als auch für die Motorschutzeinstellungen erforderlich. SASO SABER-, SEC-, DEWA-, KAHRAMAA- und Oman DCRP-Zulassungen werden unterstützt.
– Afrika: Bergbau, Zement- und Wasserversorgungsinfrastruktur. Aufgrund der Abgeschiedenheit der Standorte ist ein schneller Schubladenwechsel die einzige realistische Reparaturstrategie. Für südafrikanische Bergbauprojekte ist 525 V verfügbar.
– Russland und GUS-Staaten: 380-V-Industriemotorsteuerung mit echter EAC-Zertifizierung.
- Osteuropa: 400 V, CE-Kennzeichnung gemäß EN 61439.
Nicht geeignet für
Allgemeine Verteilung mit geringer Motorlast – GGD oder GCS angeben. Projekte mit international austauschbaren Modulabmessungen – MNS angeben.
TECHNISCHE DATEN – GCK-Zugängliches Motorsteuerzentrum
Konformität: IEC 61439-1, IEC 61439-2, GB 7251.1
Electrical Ratings
| Parameter | Spezifikation |
| Nennbetriebsspannung (Ue) | 400 V / 415 V AC (380 V und 525 V verfügbar) |
| Nenn-Isolations-spannung (Ui) | 1000 V |
| Nennimpulsfestspannung (Uimp) | 12 kV |
| Nennfrequenz | 50 Hz / 60 Hz |
| Bemessungsstrom, Hauptsammlerschiene | 1000 / 1600 / 2500 / 3150 A |
| Nennstrom, vertikale Verteiler-Sammelschiene | 1000 A |
| Nennkurzzeitbelastbarkeitsstrom (Icw) | 50 kA für 1 s |
| Nennwert des Spitzenkurzschlussbeständigen Stroms (Ipk) | 105 kA |
| Verschmutzungsgrad | 3 |
| Überspannungskategorie | IV am Zuleiter |
Schubladen-System
| Artikel | Details |
| Schubladenpositionen | Verbinden / Prüfen / Trennen |
| Schubladengrößen | 1/2, 1, 1,5 und 2 Einheiten |
| Nennstrom der Schubladen | 63 A bis 800 A |
| Trennkontakte | versilbert, sowohl bei Leistungs- als auch bei Steuerkreisen |
| Steuerschaltung | bleibt in der Teststellung für die Überprüfung der Steuerungslogik verbunden |
| Verbund | zwingende mechanische Dreipositionsverriegelung, verhindert das Herausziehen unter Last |
| Mechanische Ausdauer | 100.000 Schaltzyklen |
Zuführertypen
| Artikel | Details |
| Zuführeinheitstypen | Direkteinschalter, Stern-Dreieck-Starter, Weichstarter, Frequenzumrichter, Umkehrstarter, Zweigangstarter, reine Zuführeinheit |
| Motor Schutz | thermischer Überlastrelais oder elektronisches Motorschutzrelais mit Erdschlusserkennung |
Bauwesen
| Artikel | Spezifikation |
| Rahmen | hochfeste Stahlprofile, modular |
| Innere Trennung | Form 3b / Form 4b nach IEC 61439-2 |
| Schutzgrad | IP30 Standard; IP40, IP54 optional |
| Gehäuse | kaltgewalzter Stahl, pulverbeschichtet nach RAL 7035 |
| Busbar | elektrolytisches Kupfer, oberseitig montiert, flammhemmende Halterungen |
| Kabelanschluss | zuführung unten oder oben |
| Erdung | durchgehende PE-Leiste; Erdkontakt der Schublade schließt vor den Stromkontakten |
Abmessungen und Gewicht
| Artikel | Wert |
| Breite | 600 / 800 / 1000 / 1200 mm |
| Tiefe | 600 / 800 / 1000 mm |
| Höhe | 2200 mm |
| Ungefähres Gewicht | 400–900 kg pro Abschnitt |
Betriebsbedingungen
| Parameter | Spezifikation |
| Umgebungstemperatur | –5 °C bis +40 °C gemäß IEC; bestätigt bis +55 °C mit Leistungsabsenkung |
| Relative Luftfeuchtigkeit | 50 % bei +40 °C, bis zu 90 % bei +20 °C |
| Höhenlage | bis zu 2000 m |
| Montage | innen |
Optionen
Form 4b innere Trennung | IP54-Gehäuse | Ersatzschubladen für vor-Ort-Bereitschaft | intelligenter Motorschutz mit Modbus oder Profibus | Drehzahlregler- und Weichanlaufmodule | Kondensationsverhütungsheizung | Zwangslüftung für hohe Umgebungstemperaturen | 60-Hz-Verifizierung für Saudi-Arabien | 525-V-Bewertung für Bergbau | tropikfest beschichtet | CKD-Kit für lokale Montage
WIR VERKAUFEN DIE FÄHIGKEIT, NICHT NUR DIE BOX
Die meisten Lieferanten bieten Ihnen ein fertiges Schaltschrankgehäuse an. Wir bauen Ihnen stattdessen die Fabrik. Seit über 15 Jahren haben wir mehr als 300 Partnerunternehmen in 72 Ländern mit unseren Zeichnungen, unseren Komponenten und unserer Schulung ausgestattet, um dort selbst Niederspannungs-Schaltschränke lokal herzustellen. Falls Sie ausschließlich fertige Schaltschränke benötigen, liefern wir diese natürlich ebenfalls – doch lesen Sie bitte vorher, was die Alternative einspart.
1. TECHNISCHES PAKET – GRUNDRISSZEICHNUNGEN UND ENGINEERING
Vollständige Grundrisszeichnungen, Stromschienen-Layouts, einpolige und schematische Schaltpläne, Bohr- und Ausschnittvorlagen, Drehmomenttabellen, Stücklisten mit Teilenummern sowie Montageanleitungen. Die Zeichnungen werden im DWG- und PDF-Format ausgegeben, in Millimetern bemessen und kostenlos an Ihre Projektvarianten angepasst. Ihr Ingenieur arbeitet mit einem bereits verifizierten Design statt mit der Reverse-Engineering-Methode an einem Konkurrenzschaltschrank.
2. KOMPONENTENLIEFERUNG – CKD-BAUSATZ AUS ÜBER 2.000 SELBSTENTWICKELTEN TEILEN
Wir fertigen über 2.000 eigene Schaltanlagenkomponenten und halten dafür 38+ Patente. Das ist entscheidend, denn die Teile, die darüber entscheiden, ob ein Schaltschrank die Prüfung besteht – z. B. Sammelschienenhalter, Isolatoren, Schubladen-Trennkontakte, Einrastmechanismen und Verriegelungen – sind auf dem offenen Markt nicht zuverlässig in konstanter Qualität erhältlich. Sie beziehen den Bausatz flach verpackt, ergänzen lokale Blechteile und Montageleistung, und die Frachtkosten sinken drastisch. Ein südafrikanischer Distributor senkte so seine Gesamtkosten um 40 %; allein die Logistikkosten hatten zuvor 25 % seiner Einfuhrkosten ausgemacht.
3. Lieferzeit
Lokaler Aufbau aus einem Bausatz eliminiert die Seefrachtetappe aus Ihrer Lieferzusage. Derselbe südafrikanische Partner verkürzte seine Lieferzeit von drei Monaten auf fünf Wochen. In Märkten, in denen der Auftragnehmer bei verspäteter Inbetriebnahme Vertragsstrafen zahlen muss, ist dieser Zeitgewinn oft wertvoller als der Preisunterschied.
4. SCHULUNG UND MONTAGEUNTERSTÜTZUNG
Vor-Ort- oder Online-Schulung für Ihr Montageteam: Rahmenbau, Busbar-Versteifung und Anziehen, Einschubausrichtung, Formtrennung, Verdrahtungsdisziplin, Routineprüfungen. Wir bieten auch Remote-Support während Ihrer ersten Produktionschargen an. Ein indonesischer Kunde nutzte diesen Weg, um innerhalb von 4 Monaten in den High-End-Schaltanlagenmarkt einzusteigen und die Marge um 35 % zu steigern.
5. OEM UND ODM – IHRE MARKE AUF DER TÜR
Typenschild, Farbe, Layout, Verpackung und Dokumentation nach Ihren Markenvorgaben. Geheimhaltungsvereinbarungen und Gebietsschutz für Distributoren, die einen Markt erschließen. Sie verkaufen als Hersteller, nicht als Wiederverkäufer.
6. ZERTIFIZIERUNGS- UND EINREICHUNGSUNTERSTÜTZUNG
Nachweise zur Konstruktionsverifizierung gemäß IEC 61439-1 und IEC 61439-2, Typprüfberichte, Materialzertifikate und Qualitätskontrollunterlagen für Ihre Ausschreibungsunterlagen. Unterstützte Zulassungswege nach Land: EAC gemäß TR CU 004/2011 und TR CU 020/2011 für die EAEU, CE gemäß LVD 2014/35/EU und EMC 2014/30/EU nach EN 61439 für die EU, SASO SABER PCoC sowie pro-Lieferung SCoC für Saudi-Arabien, SONCAP für Nigeria unter HS-Code 8536, KEBS PVoC Wege A/B/C für Kenia sowie Netzbetreiber-Unterlagen für DEWA, KAHRAMAA, MEW, Oman DCRP und ICIGI.
7. KUNDENDIENST UND ERSATZTEILE
Technische Reaktion innerhalb von 24 Stunden. Ersatzteile behalten während der gesamten Lebensdauer des Designs dieselbe Zeichnungsrevision, sodass eine Schublade aus dem ersten Jahr weiterhin in ein Gehäuse aus dem fünften Jahr passt. Gewährleistung: 12 Monate ab Inbetriebnahme oder 18 Monate ab Versand.
8. KOMMERZIELLE BEDINGUNGEN
FOB, CFR, CIF, DDP und Ab-Werk. Konsolidierte Containerladung mit gemischten Produkten. Trade Assurance, Überweisung (T/T) und Akkreditiv (L/C) bei Vorlage. Muster- und Pilotchargebestellungen möglich, bevor Sie sich für Serienproduktion entscheiden.
QUALITÄTSKONTROLLE – VERIFIZIERTE BAUGRUPPE, KEIN ORDNER MIT KOMPONENTENZERTIFIKATEN
Der häufigste Grund, warum eine Niederspannungsbaugruppe vor Ort abgelehnt wird, ist nicht ein defekter Leistungsschalter. Vielmehr wurde die Baugruppe selbst niemals verifiziert. IEC 61439 verifiziert die komplette Baugruppe – Gehäuse, Sammelschienenanlage, innere Trennung, Temperaturanstieg, Kurzschlussfestigkeit und IP-Schutzart – gemeinsam. Ein Schaltschrank mit zertifizierten Geräten ist nicht automatisch eine verifizierte Baugruppe, und Inspektoren in unseren Märkten erkennen diesen Unterschied zunehmend.
KONSTRUKTIONSVERIFIZIERUNG – IEC 61439-1 UND -2
Festigkeit von Werkstoffen und Bauteilen, Schutzart, Luft- und Kriechstrecken, Schutz gegen elektrischen Schlag und Integrität des Schutzleitersystems, Einbau von Schaltgeräten und Komponenten, innere elektrische Schaltungen und Verbindungen, Anschlussklemmen für externe Leiter, dielektrische Eigenschaften, Temperaturanstiegsgrenzwerte, Kurzschlussfestigkeit sowie elektromagnetische Verträglichkeit. Die Nachweise werden für die tatsächlich gefertigte und gelieferte Baugruppe ausgestellt und dienen Ihrer Angebotsabgabe.
ROUTINE-PRÜFUNG – JEDES SCHALTSCHRANKGEHÄUSE VOR DER AUSLIEFERUNG
1. Gehäuseprüfung – Abmessungen, Rechtwinkligkeit, Türausrichtung und Spaltmaß, Plattenflachheit, Integrität von Schweiß- und Schraubverbindungen.
2. Beschichtung – Vorbehandlung, gemessene Pulverlackdicke, Haftfestigkeitsprüfung mittels Raster-Schnitt-Test, RAL-Farbbestätigung, Salzsprühprüfung an Stichproben der Charge.
3. Sammelschienensystem – Phasenfolge und Farbkennzeichnung, Schienenquerschnitt und Abstand gemäß Zeichnung, Montage der Isolatoren und Halterungen, jedes Verbindungselement entsprechend Vorgabe angezogen und gekennzeichnet.
4. Kontinuität des Schutzleiters – PE-Schiene und Türverbindung mit vorgegebener Prüfstromstärke getestet, Widerstandswert aufgezeichnet.
5. Verdrahtung – gemäß Schaltplan, Anzugskraft der Klemmen, Überprüfung von Aderendhülsen und Beschriftung, Biegeradius sowie Trennung von Leistungs- und Steuerleitungen.
6. Isolationsprüfspannung – einminütige Wechselspannungsprüfung mit Nennprüfspannung, Isolationswiderstand gemessen und aufgezeichnet.
7. Funktionsprüfung – Schutzeinrichtungen, Verriegelungen, Anzeigen, Messgeräte, Steuerlogik sowie, falls vorhanden, Kommunikation.
8. Berührungsschutzgrad – Dichtungs-Kontinuität, Kabelverschraubungsplatten, Türdichtungs-Kompression; IP-Prüfung gemäß angegebenem Grad.
9. Endabnahme – Typenschild-Daten, Schaltkreis-Beschriftung, Zeichnungsmappe, Ersatzteile, Sauberkeit, Verpackung.
Was Sie erhalten
Zertifikat für Routineprüfungen, Nachweise für die Konstruktionsverifikation, Prüfprotokoll mit der Kennzeichnung des Prüfers, Zertifikate für Materialien und Beschichtungen, Gerätezertifikate, fertiggestellte Gesamt- und Schaltpläne sowie Bedienungs- und Wartungsanleitung.
UNABHÄNGIGE UND BEGLEITETE PRÜFUNGEN
Begleitete Werksabnahmeproben sind für EPC- und Versorgungsunternehmensprojekte verfügbar; dies ist eine Standardanforderung bei Aufträgen der saudischen SEC. Eine unabhängige Prüfung durch SGS, BV, TÜV oder Intertek wird auf Wunsch des Käufers akzeptiert und koordiniert. Vor der Auslieferung werden für jede Bestellung Prüfberichte mit Fotodokumentation ausgestellt.
Management-System
ISO 9001-Qualitätsmanagement. Eingangsprüfung von Materialien mit lückenloser Zertifikatsnachverfolgbarkeit, Zwischenprüfung in den Phasen Rahmenbau, Sammelschiene und Verdrahtung sowie Endprüfung vor dem Verpacken. Abweichungen werden dokumentiert, auf ihre Ursachen untersucht und abschließend behoben – eine Disziplin, die wichtiger ist als jedes einzelne Zertifikat.
