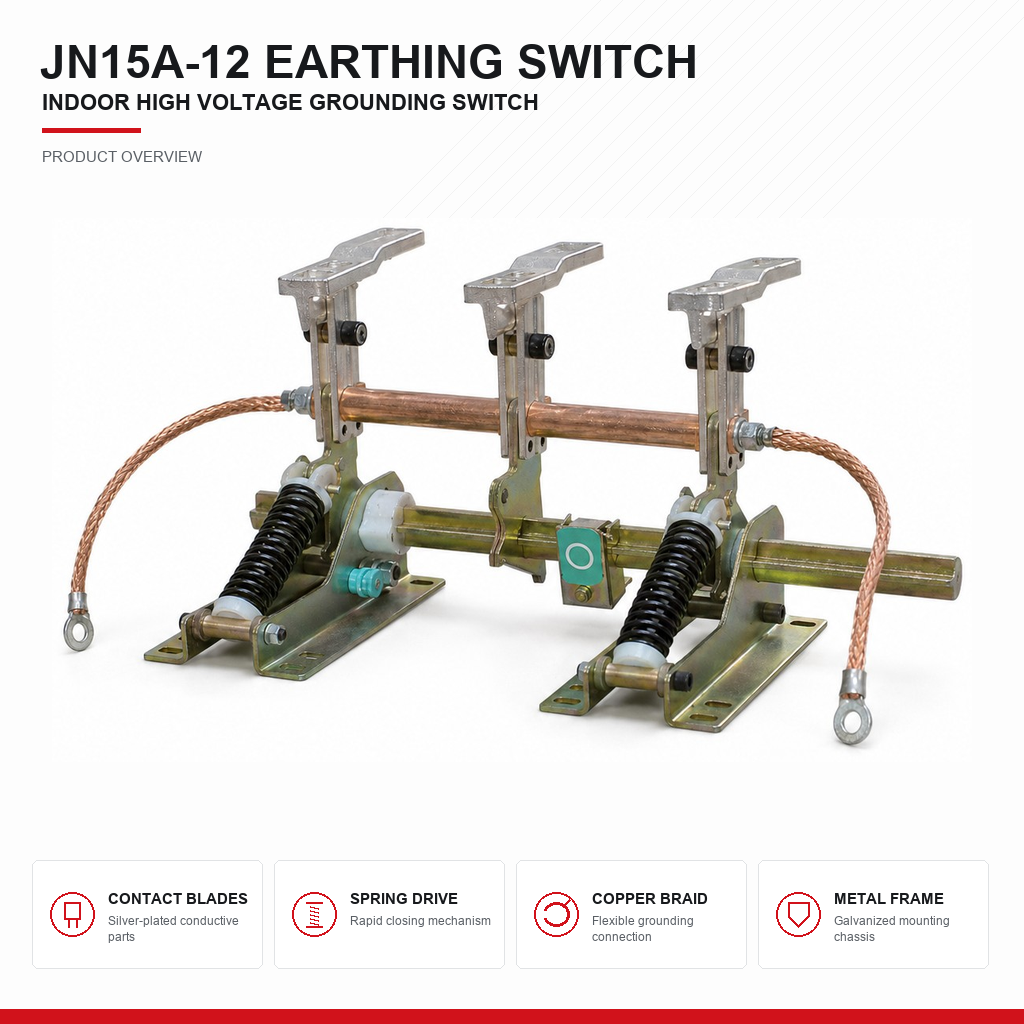

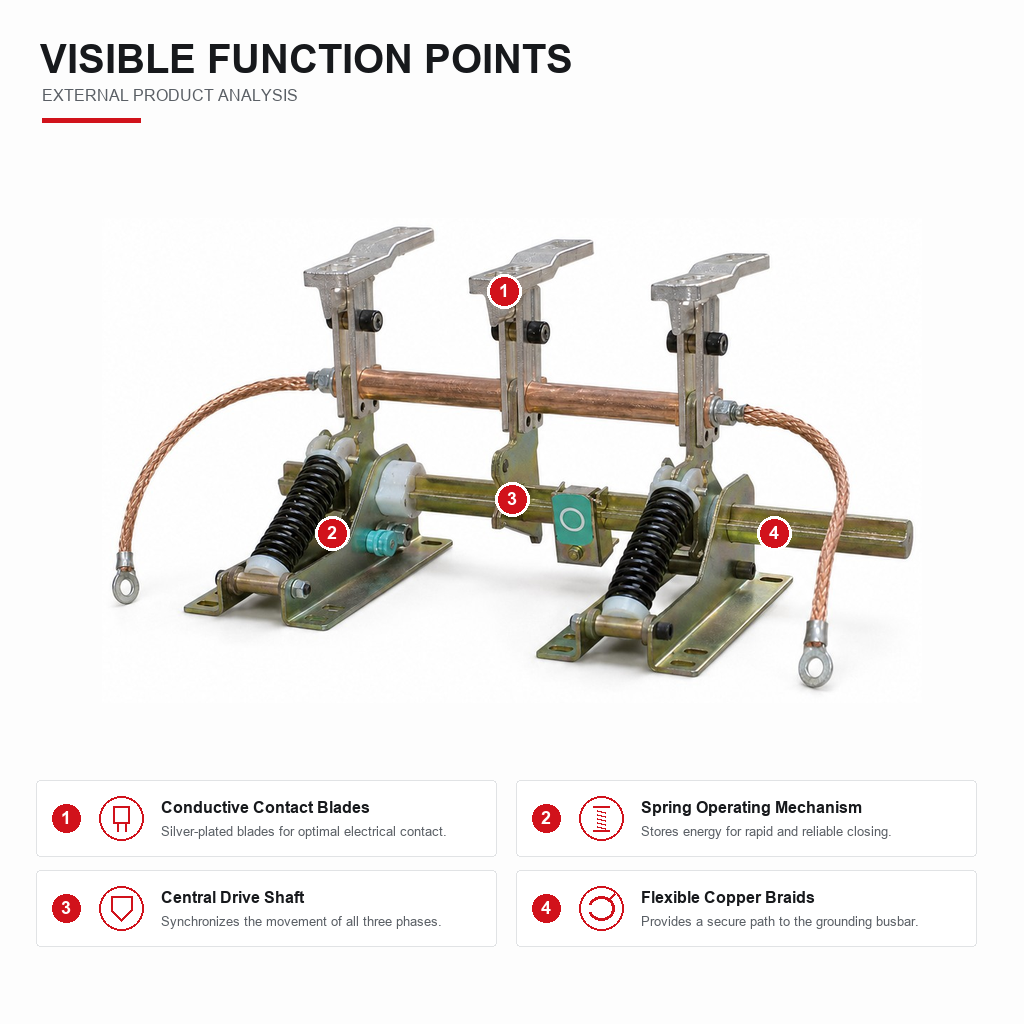

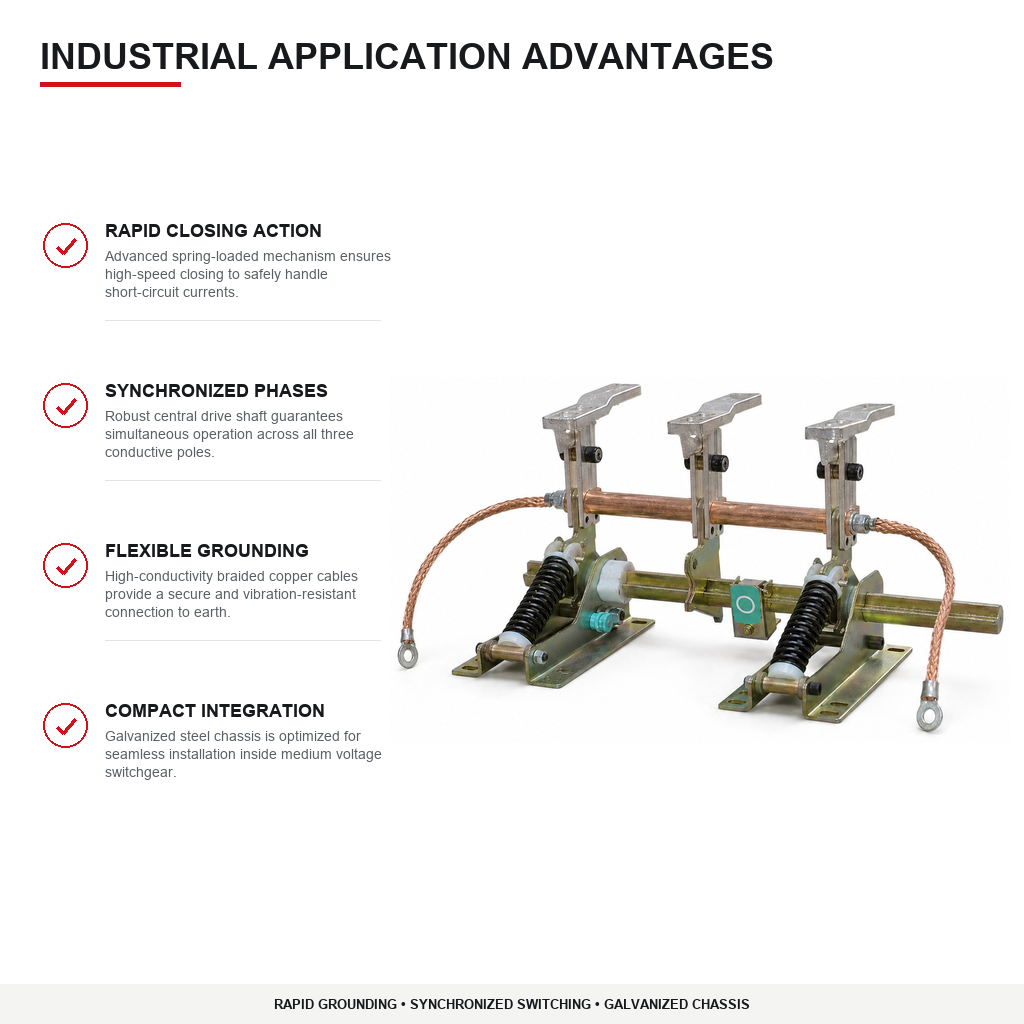

জেএন১৫এ-১২ অভ্যন্তরীণ গ্রাউন্ডিং সুইচ

প্রযুক্তিগত তথ্য—JN15A-১২ গ্রাউন্ডিং সুইচ

প্যারামিটার	মান
অনুরূপতা	IEC ৬২২৭১-১০২, GB ১৯৮৫
বৈদ্যুতিক রেটিং
রেটেড ভোল্টেজ	১২ কিভি
রেটেড ফ্রিকোয়েন্সি	50 হার্জ / 60 হার্জ
মান শক্তি-ফ্রিক uয়েন্সি সহনশীল ভোল্টেজ (১ মিনিট)	ভূমির প্রতি ৪২ কেভি / বিচ্ছেদ দূরত্বের মধ্যে ৪৮ কেভি
মূল্যায়িত বজ্রপাত আঘাত সহ্য ভোল্টেজ (বিআইএল)	শীর্ষে ৭৫ কেভি / বিচ্ছেদ দূরত্বের মধ্যে ৮৫ কেভি
মূল্যবান ছিদ্রপূরক বিদ্যুৎ প্রবাহ	৫০ কেএ শীর্ষ
রেটেড শর্ট-টাইম সহ্য কারেন্ট	৪ সেকেন্ডের জন্য ২০ কেএ
রেটেড পিক সহ্য কারেন্ট	50 kA
খুঁটির সংখ্যা	৩, একক শ্যাফট থেকে একসাথে অপারেশন
যান্ত্রিক
অপারেশন	ম্যানুয়াল লিভার
কার্যকরী কোণ	৯০ ডিগ্রি, ভূ-সংযুক্ত অবস্থায় খোলা
অবস্থান নির্দেশনা	যান্ত্রিক নির্দেশক, প্রধান শ্যাফট থেকে সরাসরি চালিত
যান্ত্রিক জীবন	ন্যূনতম ২,০০০ অপারেশন
রেটেড মেকিং কারেন্টে মেকিং অপারেশন	ন্যূনতম ২ অপারেশন
ইন্টারলকিং	সার্কিট ব্রেকার এবং কেবল কম্পার্টমেন্ট দরজার সাথে মেকানিক্যাল ইন্টারলক
প্যাডলকিং	উভয় খোলা এবং ভূ-সংযুক্ত অবস্থায় প্যাডলক স্থাপনের ব্যবস্থা
নির্মাণ
কন্টাক্ট ব্লেড উপাদান	তামা মিশ্র ধাতু, রৌপ্য লেপযুক্ত
সাপোর্ট ইনসুলেটর	সাইক্লোঅ্যালিফ্যাটিক এপক্সি রেজিন
ফ্রেম	হট-ডিপ গ্যালভানাইজড অথবা পাউডার-কোটেড স্টিল
গ্রাউন্ডিং টার্মিনাল	প্রধান গ্রাউন্ড কন্ডাক্টরের জন্য M12 বোল্ট
মাউন্টিং	KYN28-12 এবং সমতুল্য প্যানেলের কেবল কম্পার্টমেন্ট
সহায়ক সুইচ	ঐচ্ছিক, সর্বোচ্চ ৪NO4NC
ওজন	প্রায় ২০ - ৩০ কেজি
সেবা শর্তাবলী
পরিবেষ্টিত তাপমাত্রা	-২৫° সেলসিয়াস থেকে +৫৫° সেলসিয়াস
উচ্চতা	স্ট্যান্ডার্ডভাবে ১০০০ মিটার পর্যন্ত; অনুরোধ করলে ২০০০ মিটার পর্যন্ত
আপেক্ষিক আর্দ্রতা	দৈনিক গড় ৯৫% ছাড়িয়ে যাবে না
ইনস্টলেশন	অভ্যন্তরীণ, ধাতব-আবদ্ধ সুইচগিয়ারের মধ্যে
সার্টিফিকেশন
প্রকারভিত্তিক পরীক্ষিত	আইইসি ৬২২৭১-১০২
ASTA প্রকার-পরীক্ষা সার্টিফিকেট	অনুরোধ করলে পাওয়া যায় — দ্রষ্টব্য যে ASTA সার্টিফিকেটটি একজন ASTA পর্যবেক্ষক দ্বারা স্বাক্ষরিত, যিনি প্রতিবেদনের জন্য দায়িত্বশীল; এই কারণে ইউটিলিটি ও EPC ক্রয়-প্রক্রিয়া এটিকে নির্মাতার নিজস্ব পরীক্ষা রেকর্ড থেকে আলাদা ভাবে বিবেচনা করে

বিকল্প

রিলে ও SCADA-তে অবস্থান সংকেত প্রদানের জন্য সহায়ক সুইচ ব্লক | প্যাডলকিং কিট | প্যানেলের সামনে কার্যকরী অপারেশনের জন্য দীর্ঘিত অপারেটিং শ্যাফট | GOST ১৫১৫০ জলবায়ু সংস্করণের জন্য কম-তাপমাত্রার গ্রিজ | ASTA প্রকার-পরীক্ষা সার্টিফিকেশন | অ-স্ট্যান্ডার্ড প্যানেলের সাথে মানানসই করার জন্য কাস্টম শ্যাফট দৈর্ঘ্য ও মাউন্টিং

প্রি-সেলস নির্বাচন
- আপনার কাজের প্রতি অ্যাপ্লিকেশন পর্যালোচনা: রেটেড কারেন্ট, ব্রেকিং ক্যাপাসিটি, অপারেটিং সিকোয়েন্স এবং প্রত্যাশিত সুইচিং ফ্রিকোয়েন্সি।
- রিট্রোফিট ও প্রতিস্থাপনের জন্য সাইজিং। আমাদের বিদ্যমান ইউনিটের মডেল, পোল-সেন্টার দূরত্ব এবং মাউন্টিং মাত্রা পাঠান; আমরা অর্ডার করার আগে এর আন্তঃপরিবর্তনযোগ্যতা নিশ্চিত করব।
- গ্রিড যাচাইকরণ: ১০ কেভি (রাশিয়া/সিআইএস) এবং ১১ কেভি (মধ্য প্রাচ্য/আফ্রিকা) নেটওয়ার্কের জন্য ১২ কেভি শ্রেণি; ২০ কেভি এবং ২২ কেভি-এর জন্য ২৪ কেভি; ৩৫ কেভি-এর জন্য ৪০.৫ কেভি। সৌদি আরবের সরবরাহ ৬০ হার্জে যাচাই করা হয়েছে।
- কয়েল, মোটর এবং সহায়ক যোগাযোগ বিন্যাস আপনার নিয়ন্ত্রণ ভোল্টেজ (AC/DC ১১০V অথবা ২২০V) এবং SCADA ইন্টারফেস প্রয়োজনীয়তা অনুযায়ী নির্দিষ্ট করা হয়েছে।
- CIS অঞ্চলের শীতকালীন সেবার জন্য কম তাপমাত্রার সংস্করণ, যাতে শীত-মাপসই গ্রিজ এবং ঘনীভবন রোধী হিটিং রয়েছে।

বাজার অ্যাক্সেস এবং ডকুমেন্টেশন
- প্রযোজ্য ক্ষেত্রে IEC ৬২২৭১-১০০ / IEC ৬২২৭১-১০২ / IEC ৬২২৭১-১০৩ অনুযায়ী প্রকার-পরীক্ষা প্রতিবেদন, যা পাঠানোর সময় সংযুক্ত করা হয়।
- টেন্ডার দলিলে প্রস্তুতকারকের প্রতিবেদনের পরিবর্তে সাক্ষ্যদানকৃত প্রমাণ প্রয়োজন হলে, তৃতীয় পক্ষের প্রমাণীকরণ (KEMA, ASTA, CESI, TUV) উপলব্ধ।
- SASO SABER, SONCAP, KEBS PVoC, ICIGI এবং GOST R জমা দেওয়ার জন্য প্রমাণীকরণ সমর্থন, যার মধ্যে HS-কোড শ্রেণিবিভাগও অন্তর্ভুক্ত (নাইজেরিয়ায় মার্চ ২০২৫ থেকে ১০-অঙ্কের HS কোড বাধ্যতামূলক)।

পরীক্ষা এবং ডেলিভারি
- পাঠানোর আগে ১০০% নিয়মিত পরীক্ষা: পাওয়ার-ফ্রিক uয়েন্সি অ্যান্ডার স্ট্যান্ড, যোগাযোগ রোধ, যান্ত্রিক বৈশিষ্ট্য বক্ররেখা, সময় পরীক্ষা এবং সহায়ক বর্তনী যাচাই।
- প্রতিটি সিরিয়াল নম্বরের জন্য পৃথক পরীক্ষা প্রতিবেদন সরবরাহ করা হয়।
- শুষ্ককারী এবং আর্দ্রতা বাধা সহ রপ্তানি প্যাকিং; একত্রিত পাঠানোর জন্য প্যালেটাইজড।
- ডকুমেন্টেশন: নিয়মিত পরীক্ষা রিপোর্ট, টাইপ-টেস্ট সার্টিফিকেট, মাত্রা অঙ্কন, ওয়্যারিং স্কিমেটিক, অপারেশন ও রক্ষণাবেক্ষণ ম্যানুয়াল, স্পেয়ার পার্টস তালিকা।

পরবর্তী বিক্রয়
- ইনস্টলেশন ও কমিশনিং গাইডেন্স, দূরবর্তী সমর্থন অথবা প্রকৌশলী পাঠানো।
- মেকানিজম পরীক্ষা, কন্টাক্ট ক্ষয় পরিমাপ এবং ভ্যাকুয়াম ইন্টারাপ্টার অখণ্ডতা পরীক্ষা সহ রক্ষণাবেক্ষণ প্রশিক্ষণ।
- দ্রুত প্রতিস্থাপনের জন্য কয়েল, কন্টাক্ট এবং মেকানিজম উপাদানসহ ক্ষয় হওয়া যোগ্য অংশগুলি স্টকে রাখা হয়।
- প্রযুক্তিগত প্রতিক্রিয়া ২৪ ঘণ্টার মধ্যে; ইংরেজি, রাশিয়ান, ফরাসি ও আরবি ভাষায় বহুভাষিক ম্যানুয়াল।
- ওয়ারান্টি: ডেলিভারি থেকে ১৮ মাস অথবা কমিশনিং থেকে ১২ মাস—যেটি আগে শেষ হয়।

টাইপ টেস্টিং
- প্রযোজ্য IEC মান অনুযায়ী টাইপ টেস্ট করা হয়েছে—সার্কিট ব্রেকারের জন্য IEC 62271-100, আর্থিং সুইচ ও ডিসকানেক্টরের জন্য IEC 62271-102, লোড ব্রেক সুইচের জন্য IEC 62271-103।
- পরিসীমিত ছোট-সার্কিট ব্রেকিং এবং মেকিং ক্ষমতা, শর্ট-টাইম ওয়াইথস্ট্যান্ড কারেন্ট, পাওয়ার-ফ্রিক uency এবং লাইটনিং ইম্পালস ওয়াইথস্ট্যান্ড, তাপমাত্রা বৃদ্ধি এবং যান্ত্রিক স্থায়িত্ব—সমস্ত পরিসীমিত অপারেটিং ক্রম জুড়ে যাচাই করা হয়েছে।
- টেন্ডারে যদি সাক্ষ্য দেওয়া প্রমাণের প্রয়োজন হয়, তবে কেএমএ, এএসটিএ, সিইএসআই বা টিউভি থেকে তৃতীয় পক্ষের সার্টিফিকেশন পাওয়া যায়।

ভ্যাকুয়াম ইন্টারাপটার কন্ট্রোল (যেখানে প্রযোজ্য)
- প্রতিটি ইন্টারাপটারকে সংযোজনের আগে ভ্যাকুয়াম অখণ্ডতা পরীক্ষা করা হয়; ভ্যাকুয়াম কমন ভ্যাকুয়াম সার্কিট ব্রেকারে (ভিসিবি) ব্যর্থতার প্রধান কারণ এবং ইনস্টল করার পর এটি বাইরে থেকে দৃশ্যমান হয় না।
- প্রতিটি পোলের জন্য কন্টাক্ট স্ট্রোক, ওভার-ট্রাভেল এবং কন্টাক্ট ক্ষয় সহনশীলতা পরিমাপ করা হয় এবং রেকর্ড করা হয়।
- ইন্টারাপটারগুলি কেবলমাত্র যোগ্য নির্মাতাদের কাছ থেকে সরবরাহ করা হয় যাদের ব্যাচ ট্রেসেবিলিটি রয়েছে।

অনুষ্ঠানের মধ্যে পর্যবেক্ষণ
- ইনসুলেটিং উপাদানগুলিকে সংযোজনের আগে পার্শিয়াল-ডিসচার্জ পরীক্ষা করা হয়।
- মেকানিজম স্প্রিং ফোর্স এবং চার্জিং বৈশিষ্ট্য নির্দিষ্টকরণের বিরুদ্ধে যাচাই করা হয়।
- পোল-কেন্দ্র দূরত্ব এবং মাউন্টিং ইন্টারফেস মাত্রা ড্রয়িংয়ের বিরুদ্ধে পরীক্ষা করা হয়—রিট্রোফিট ইন্টারচেঞ্জেবিলিটির জন্য এটি গুরুত্বপূর্ণ।
- বর্তমান-বহনকারী যোগাযোগ বিন্দুগুলির প্লেটিং পুরুত্ব প্রতিটি ব্যাচ অনুযায়ী যাচাই করা হয়েছে।

দৈনিক পরীক্ষা - ১০০%, কোনো নমুনা গ্রহণ করা হয় না
- খোলা যোগাযোগ বিন্দু এবং ভূমির মধ্যে শক্তি-ফ্রিক uency সহ্য ভোল্টেজ।
- প্রধান বর্তনীর যোগাযোগ রোধ পরিমাপ।
- যান্ত্রিক বৈশিষ্ট্য বক্ররেখা: বন্ধ হওয়ার সময়, খোলার সময়, যোগাযোগ ঝাঁকুনি এবং তিন-ফেজ একসঙ্গে কাজ করার সময়।
- ন্যূনতম, নামমাত্র এবং সর্বোচ্চ নিয়ন্ত্রণ ভোল্টেজে কার্যকরী ব্যবস্থার কাজ: যে ইউনিটটি শুধুমাত্র নামমাত্র ভোল্টেজে কাজ করে, সেটি প্রকৃত বিঘ্নের সময় স্টেশনের ব্যাটারি ভোল্টেজ কমে গেলে ব্যর্থ হবে।
- সহায়ক সুইচের পরিচালনা এবং অবস্থান সংকেত যাচাইকরণ।
- প্রতিটি ইউনিটের সাথে সিরিয়ালাইজড দৈনিক পরীক্ষা প্রতিবেদন জারি করা হয়।

ট্রেসেবিলিটি এবং সিস্টেম
- আইএসও ৯০০১ মানের মানগত ব্যবস্থাপনা সিস্টেম।
- ভ্যাকুয়াম ইন্টারাপটার ব্যাচ, ব্যবস্থা ব্যাচ এবং বিদ্যুৎ-অন্তরক উপাদান ব্যাচের সাথে সিরিয়াল নম্বর ট্রেসেবিলিটি।
- ওয়ারেন্টি সময়কালের জন্য পরীক্ষার রেকর্ড সংরক্ষণ করা হয় এবং প্রয়োজন হলে সেগুলি প্রদান করা হয়।

পরিবেশগত যোগ্যতা
যেখানে গন্তব্য পরিবেশ IEC রেফারেন্স শর্তাবলীর চেয়ে অতিক্রম করে, আমরা সেই শর্তানুযায়ী যাচাই করি: গালফ অঞ্চলের জন্য উচ্চ-পরিবেশ তাপমাত্রা বৃদ্ধির যাচাই, উপকূলীয় অঞ্চলের জন্য লবণ-স্প্রে পরীক্ষা এবং GOST 15150 জলবায়ু সংস্করণের জন্য শীত-মান লুব্রিক্যান্ট ব্যবহার করে নিম্ন-তাপমাত্রায় কার্যকরী হওয়ার যাচাই।
