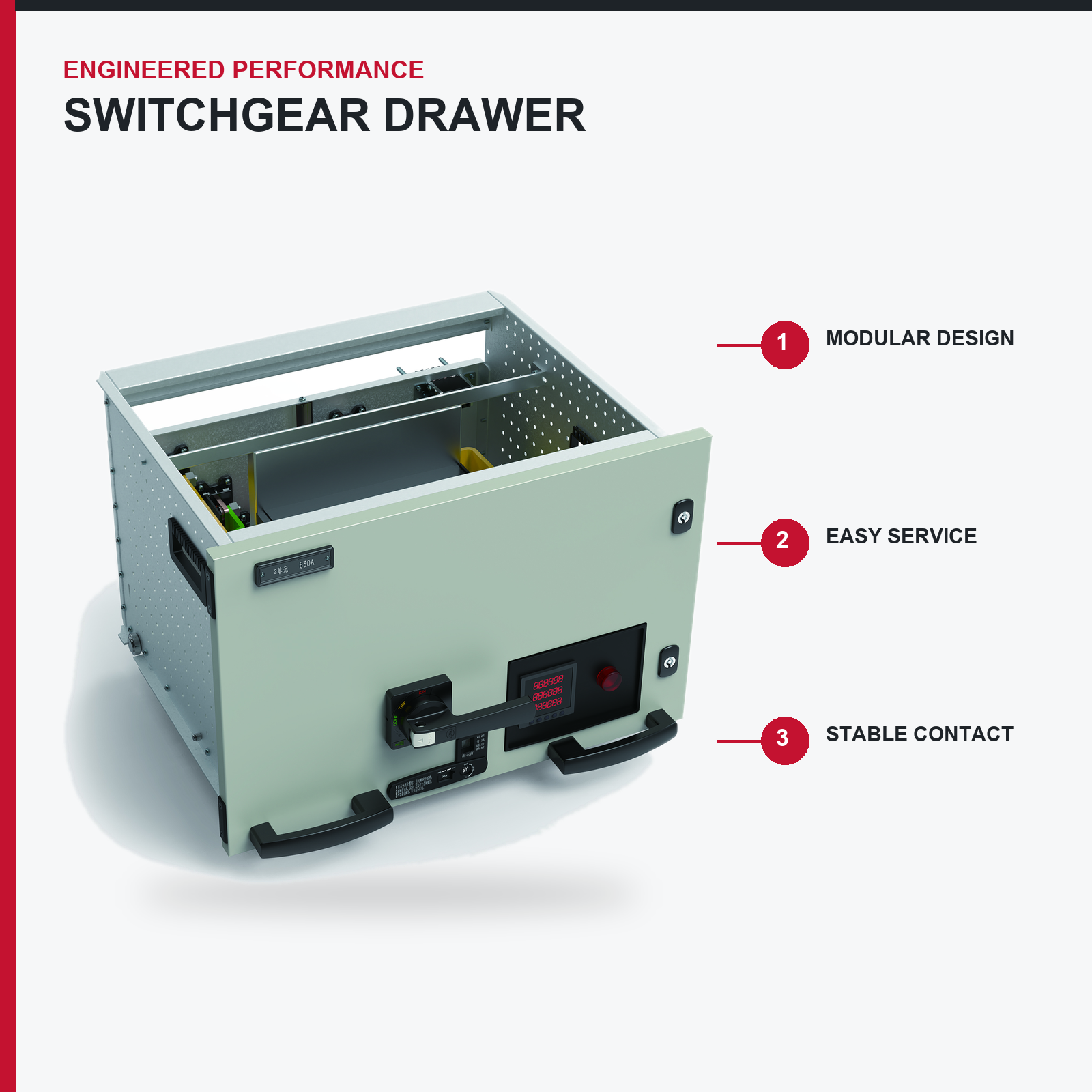

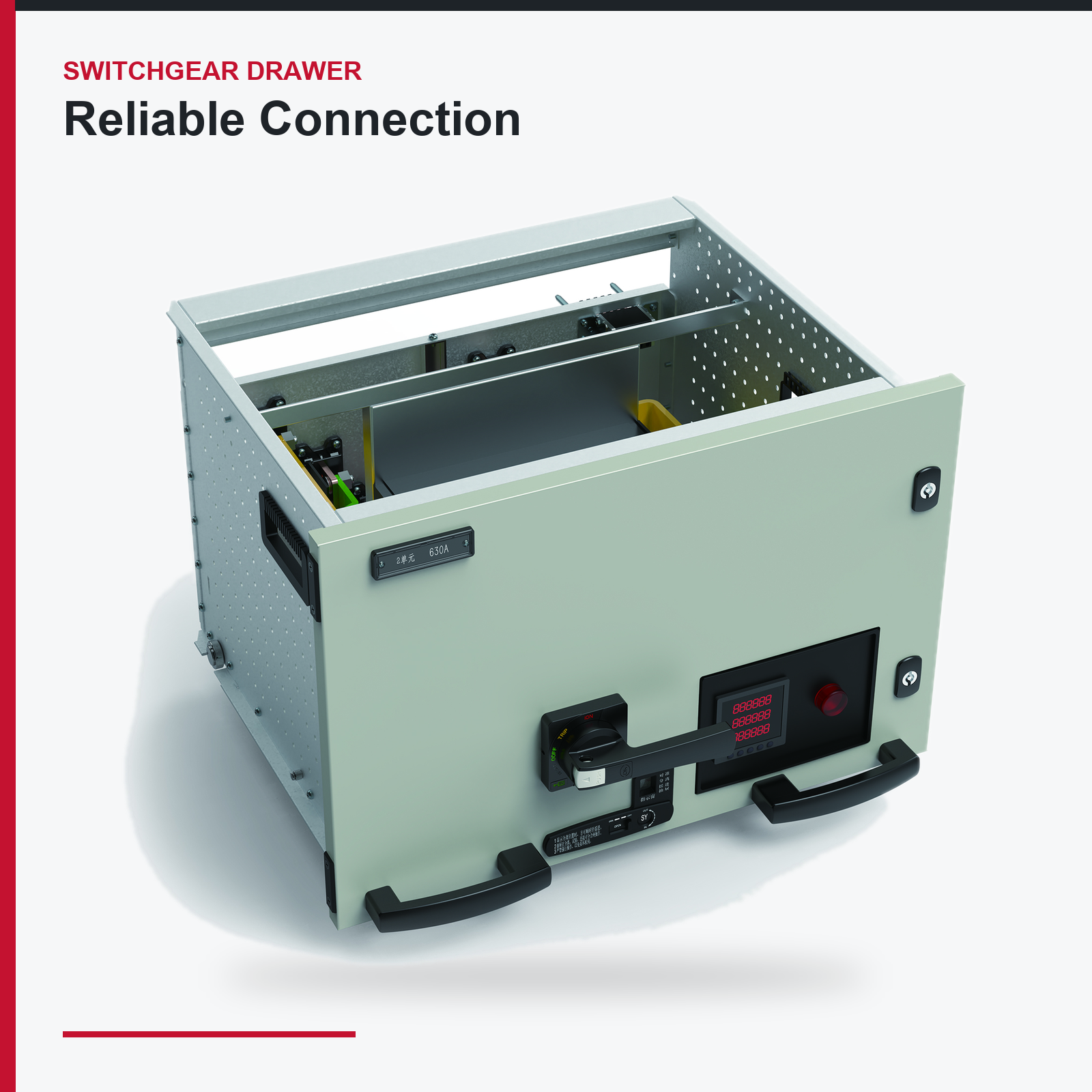

২ ইউনিট টানা যাওয়া ড্রয়ার – ৪০০ এ পর্যন্ত, ভিএফডি এবং বড় ফিডারের জন্য

টেকনিক্যাল ডেটা - ২ ইউনিট উইথড্রয়াবল ফাংশনাল ইউনিট

অনুরূপতা: আইইসি ৬১৪৩৯-১, আইইসি ৬১৪৩৯-২, আইইসি ৬০৯৪৭-২, জিবি ৭২৫১.১

বিকল্প
হট স্ট্যান্ডবাইয়ের জন্য স্পেয়ার ইউনিট | মডবাস সহ ইলেকট্রনিক মোটর প্রোটেকশন রিলে
প্রোফিবাস বা প্রোফিনেট | আর্থ ফল্ট প্রোটেকশন | অ্যামিটার এবং এনার্জি মিটারিং
স্থানীয়/দূরবর্তী সিলেক্টর | থার্মিস্টর প্রোটেকশন ইনপুট | সৌদি আরবের জন্য ৬০ হার্জ যাচাই
ট্রপিকালাইজড কোটিং | স্থানীয় অ্যাসেম্বলির জন্য সিকেডি ড্রয়ার কিট

নোট
যেকোনো ভেরিয়েবল ফ্রিক uency ড্রাইভ ফিডারের জন্য এই সাইজটি নির্দিষ্ট করুন। ড্রাইভের হিটসিঙ্কের উপর দিয়ে বাতাসের প্রবাহ, পাশের সরঞ্জাম থেকে পর্যাপ্ত দূরত্ব এবং স্ক্রিনড মোটর কেবলের জন্য টার্মিনাল স্পেস প্রয়োজন; ছোট কম্পার্টমেন্ট ব্যবহার করলে ডি-রেটিং এবং ওভার-টেম্পারেচার ট্রিপিং ঘটে, যা ভুলভাবে ড্রাইভের দোষে আরোপ করা হয়

ইতিমধ্যে ইনস্টল করার জন্য প্রস্তুত সরবরাহ করা হয়েছে—কঠিন অংশটি ইতিমধ্যে সম্পন্ন হয়ে গেছে

একটি ড্রয়ার কেবল একটি বাক্স নয় যার মধ্যে একটি ব্রেকার রয়েছে। যোগাযোগ সামঞ্জস্য, তিন-অবস্থান ইন্টারলক জ্যামিতি এবং সেকেন্ডারি প্লাগ এনগেজমেন্ট—এগুলোই হলো একটি প্রত্যাহারযোগ্য বোর্ডের সেই অংশগুলো যেগুলো স্থানীয় কারখানাগুলো সঠিকভাবে তৈরি করতে পারে না, এবং একটি বিচ্যুত ড্রয়ার দুই বছর পরে পোড়া যোগাযোগ বিন্দুতে পরিণত হয়। আমরা ইতিমধ্যে সমাবেশকৃত, তারযুক্ত ও পরীক্ষিত ইউনিটগুলো সরবরাহ করি, যাতে আপনার কারখানা একটি ক্যাবিনেট তৈরি করছে—একটি মেকানিজম ডিবাগ করছে না।

১. আপনার সময়সূচী অনুযায়ী ফাংশনাল ইউনিট নির্মাণ
আমাদের ফিডার সময়সূচীটি পাঠান, আমরা তার উপর ভিত্তি করে ড্রয়ারগুলি তৈরি করব: বিতরণ, সরাসরি-অন-লাইন, স্টার-ডেল্টা, সফট স্টার্টার, ভিএফডি, রিভার্সিং। ডিভাইসের ব্র্যান্ড আপনার নির্দিষ্টকরণ অনুযায়ী হবে। প্রতিটি ইউনিট টার্মিনালে তারযুক্ত, লেবেলযুক্ত এবং পৃথকভাবে পরীক্ষিত অবস্থায় ডেলিভারি করা হয়।

২. ব্যাচগুলির মধ্যে আন্তঃপরিবর্তনযোগ্যতা নিশ্চিত করা হয়েছে
স্ট্যান্ডার্ড মডিউলের মাত্রা বছরের পর বছর একই ড্রয়িং রিভিশনে ধরে রাখা হয়। আজ অর্ডার করা একটি ইউনিটের ড্রয়ার তিন বছর আগে আপনি যে ক্যাবিনেটটি তৈরি করেছিলেন, তাতে ফিট হবে। এটিই একমাত্র কারণ যার জন্য কনসালট্যান্টরা একটি মানকৃত সিস্টেম নির্দিষ্ট করেন, এবং এখানেই একটি বিশেষাধিকারপ্রাপ্ত অভ্যন্তরীণ ড্রয়ার ডিজাইন পরে গ্রাহককে খরচ বাড়িয়ে দেয়।

৩. স্থানীয় সংযোজনের জন্য সিকেডি ড্রয়ার কিট
যদি আপনি নিজস্ব সুবিধায় সংযোজন করতে পছন্দ করেন, তবে আমরা ড্রয়ারটি কিট হিসাবে সরবরাহ করি: শেল, বিচ্ছেদকারী যোগাযোগ, র্যাকিং যান্ত্রিক ব্যবস্থা, ইন্টারলক, হ্যান্ডেল, সেকেন্ডারি প্লাগ এবং ওয়্যারিং হার্নেস—সহ সংযোজন আঁকা এবং টর্ক ও গেজ শীট। পূর্ব-কাট মডুলার ওয়্যারিং হার্নেসটি একাকী সাইটে সংযোজনের শ্রমের প্রায় ৩০% কমিয়ে দেয়, যা তার কাটা ও ক্রিম্পিং পদ্ধতির তুলনায়।

৪. ব্যবস্থার উপর প্রশিক্ষণ
সাইটে বা ভিডিও সেশনের মাধ্যমে আপনার নিজ বেঞ্চে এবং আপনার নিজ ইউনিটগুলিতে সারিবদ্ধকরণ, যোগাযোগ চাপ পরীক্ষা, তিন-অবস্থান যাচাইকরণ, ইন্টারলক কার্যকারিতা পরীক্ষা এবং র্যাকিং বল পরীক্ষা শেখানো হয়।

৫. অতিরিক্ত ড্রয়ার এবং স্পেয়ার পণ্য কৌশল
মূল অর্ডারের সাথে স্পেয়ার ড্রয়ার সেটের দাম উল্লেখ করুন। একটি হট স্পেয়ার ড্রয়ার বিদ্যুৎ সরবরাহ লাইন ঘণ্টার পরিবর্তে মিনিটের মধ্যে পুনরুদ্ধার করতে চালিত করে, এবং ইপিসি প্রকল্পগুলিতে এটিই প্রায়শই উইথড্রয়াবল বোর্ড প্রথমে নির্দিষ্ট করার কারণ। আমরা ডিজাইনটি বজায় রাখি যাতে ইনস্টলেশনের সম্পূর্ণ আয়ু পর্যন্ত স্পেয়ারগুলি ক্রয়যোগ্য থাকে।

৬. আপনার জমা দেওয়ার জন্য ডকুমেন্টেশন
প্রতিটি ইউনিটের জন্য রুটিন টেস্ট সার্টিফিকেট, ডিভাইস সার্টিফিকেট, ওয়্যারিং ডায়াগ্রাম, ড্রয়ার শিডিউল এবং পার্ট লিস্ট। এগুলি এমনভাবে ফরম্যাট করা হয়েছে যাতে সরাসরি আপনার আইইসি ৬১৪৩৯ যাচাইকরণ ফাইলে যুক্ত করা যায়।

৭. পরবর্তী বিক্রয়
২৪ ঘণ্টার মধ্যে প্রযুক্তিগত প্রতিক্রিয়া, চালুকরণ থেকে ১২ মাস অথবা শিপমেন্ট থেকে ১৮ মাস, স্পেয়ার কন্টাক্ট এবং ইন্টারলক পার্টস একই রিভিশনে সংরক্ষণ করা হয়।

৮. বাণিজ্যিক শর্তাবলী
এফওবি, সিএফআর, সিআইএফ, ডিডিপি, এক্স-ওয়ার্কস। ক্যাবিনেট ও উপাদানগুলির মিশ্র লোডিং। ট্রেড অ্যাসুরেন্স, টি/টি, এল/সি। ভলিউমের আগে নমুনা ইউনিট গ্রহণযোগ্য।

গুণগত নিয়ন্ত্রণ – প্রতিটি ড্রয়ার একটি একক হিসাবে পরীক্ষা করা হয়

একটি প্রত্যাহারযোগ্য বোর্ড কোনো উপাদানের মাঝখানে নয়, বরং ইন্টারফেসে ব্যর্থ হয়। ড্রয়ারটি এক হাজার অপারেশনের পরেও সুস্থ থাকবে কিনা তা নির্ভর করে কন্টাক্ট চাপ, সঠিক সাইজিং এবং ইন্টারলক জ্যামিতির উপর; আর দরজা বন্ধ করার পরে এগুলো কোনোটিই দৃশ্যমান হয় না। তাই প্রতিটি ইউনিটকে লাইন থেকে বের হওয়ার আগে সম্পূর্ণ অ্যাসেম্বলি হিসাবে পরীক্ষা করা হয়।

মাত্রিক ও যান্ত্রিক পরীক্ষা – ১০০%।
১. মডিউল ড্রয়িংয়ের সাপেক্ষে শেলের মাত্রা ও স্কয়ারনেস, যাতে আগের ব্যাচগুলির সঙ্গে আদান-প্রদানযোগ্যতা কেবল ধরে নেওয়া নয়, বরং বাস্তবেও নিশ্চিত হয়।
২. আইসোলেটিং কন্টাক্টের সাইজিং ও এনগেজমেন্ট গভীরতা গেজ দিয়ে যাচাই করা হয়; কন্টাক্ট চাপ স্পেসিফিকেশনের বিরুদ্ধে পরিমাপ করা হয়।
৩. প্রাথমিক ও দ্বিতীয়ক কন্টাক্টে সিলভার প্লেটিংয়ের পুরুত্ব ব্যাচ নমুনাগুলিতে পরীক্ষা করা হয়।
৪. তিন-অবস্থান কার্যক্রম – সংযুক্ত, পরীক্ষা, বিচ্ছিন্ন – প্রতিটি অবস্থান সঠিক নির্দেশনা সহ ইতিবাচকভাবে ল্যাচ হওয়া নিশ্চিত করা হয়েছে।
৫. ইন্টারলক ফাংশন – ডিভাইসটি বন্ধ অবস্থায় ড্রয়ারটি র্যাক করা যাবে না, এবং নির্দিষ্ট অবস্থানগুলির মধ্যে ডিভাইসটি বন্ধ করা যাবে না। উভয় দিকেই পরীক্ষা করা হয়েছে।
৬. র্যাকিং কার্যক্রমের জন্য প্রয়োজনীয় বল পরিমাপ করা হয়েছে এবং রেকর্ড করা হয়েছে; কঠিন যান্ত্রিক ব্যবস্থা গ্রহণ করা হয় না, গ্রাহকের সাইটে সামঞ্জস্য করা হয় না।
৭. আর্থ যোগাযোগের ক্রম যাচাই করা হয়েছে – আর্থ যোগাযোগ শক্তি যোগাযোগের আগে স্থাপিত হতে হবে এবং শক্তি যোগাযোগের পরে বিচ্ছিন্ন হতে হবে।
৮. টাইপ-টেস্ট নমুনাগুলিতে যান্ত্রিক টিকে থাকার ক্ষমতা ১,০০,০০০ চক্রের জন্য যাচাই করা হয়েছে।

বৈদ্যুতিক পরীক্ষা – ১০০%।
৯. ইউনিটের স্কিমেটিক অনুযায়ী ওয়্যারিং যাচাই করা হয়েছে; ফেরুল, টার্মিনালের টাইটনেস এবং লেবেলিং পরীক্ষা করা হয়েছে।
১০. সেকেন্ডারি প্লাগ পিন-আউট সার্কিট অনুযায়ী যাচাই করা হয়েছে।
১১. রেটেড পরীক্ষা ভোল্টেজে ডাই-ইলেকট্রিক উত্তরণ পরীক্ষা এক মিনিট ধরে করা হয়েছে, এবং ইনসুলেশন রেজিস্ট্যান্স পরিমাপ করে রেকর্ড করা হয়েছে।
১২. ফিডার লজিকের কার্যকারিতা পরীক্ষা— স্টার্টার ক্রম, সুরক্ষা রিলে সেটিংস, নির্দেশনা এবং, যেখানে প্রযোজ্য, যোগাযোগ।

আপনি যা পাবেন
ইউনিটের সিরিয়াল নম্বর, ড্রয়ার শিডিউল, ওয়্যারিং ডায়াগ্রাম, ডিভাইস সার্টিফিকেট এবং ড্রয়ার সিস্টেমের টাইপ-টেস্ট প্রমাণ সহ পৃথক নিয়মিত পরীক্ষা সার্টিফিকেট, যা আপনার IEC 61439 যাচাইকরণ ফাইলকে সমর্থন করে।

ট্রেসেবিলিটি এবং স্পেয়ার্স
প্রতিটি ইউনিট তার ড্রয়িং রিভিশনের বিরুদ্ধে সিরিয়ালাইজড। পাঁচ বছর পরে যখন আপনি প্রতিস্থাপনের জন্য অর্ডার করবেন, তখন যে ড্রয়ারটি আসবে তা ঠিক মিলবে। ভলিউম উৎপাদনের আগে ফিট-আপ পরীক্ষার জন্য নমুনা ইউনিট সরবরাহ করা হয় এবং তৃতীয় পক্ষের পরিদর্শন অনুরোধ করলে গৃহীত হয়।
