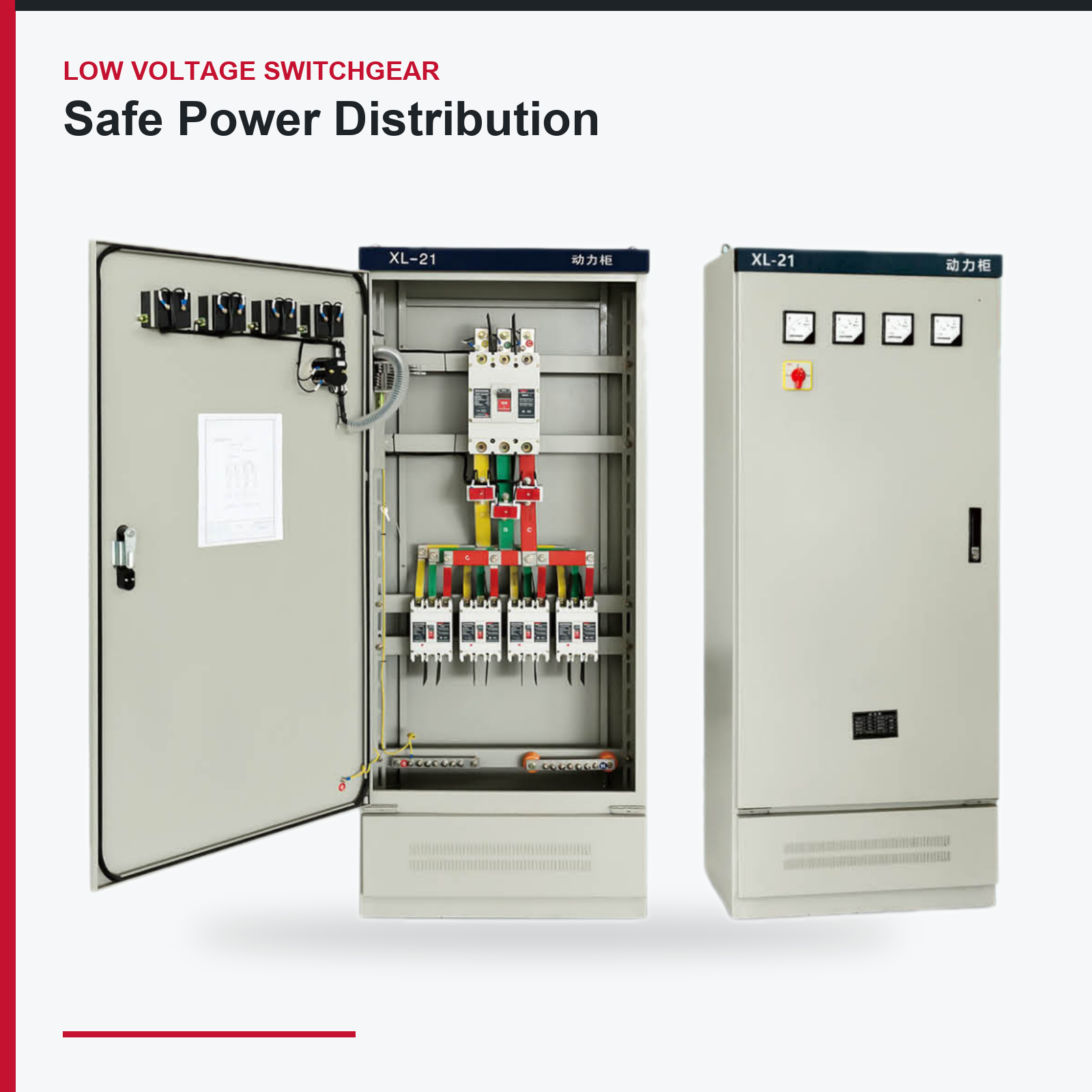

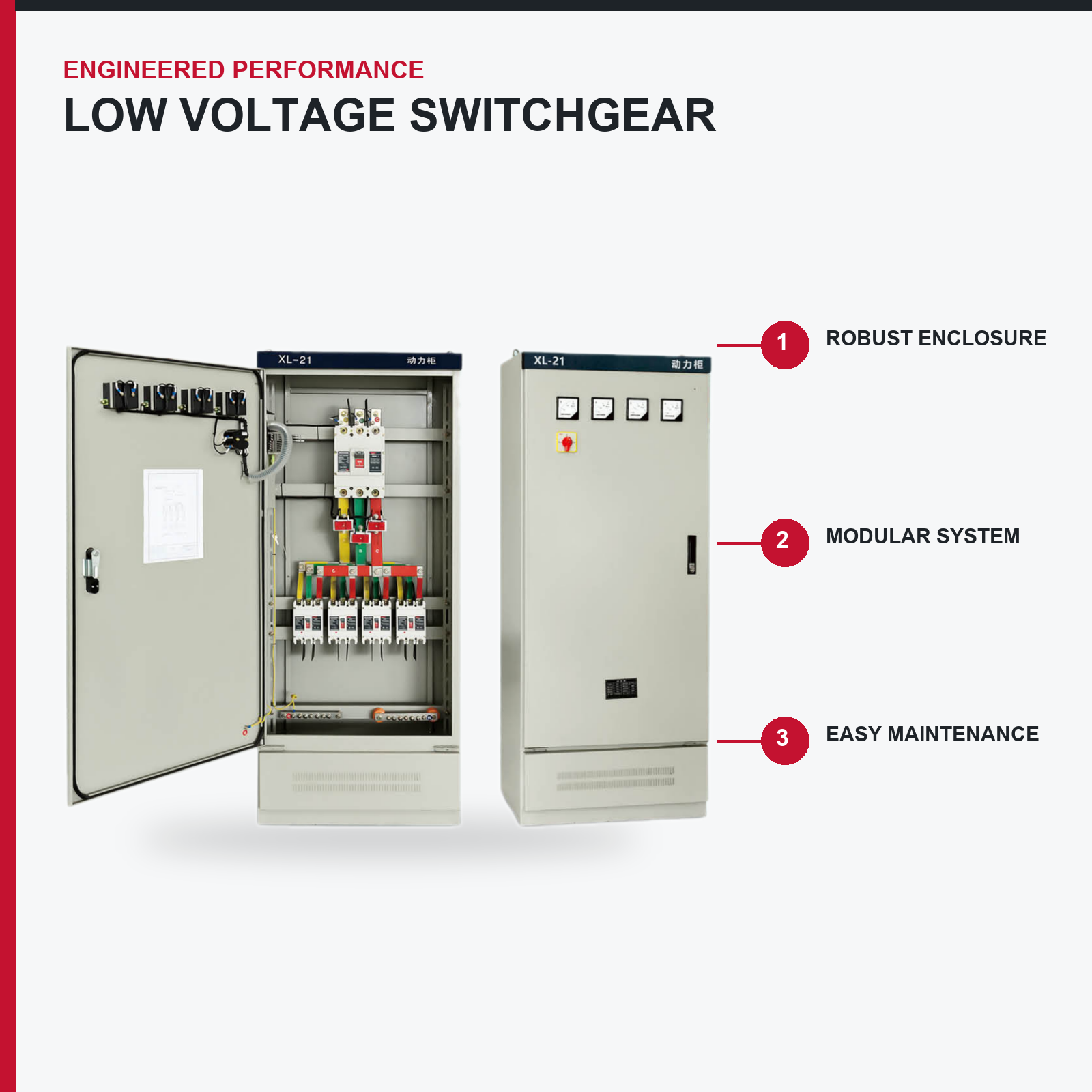

خزينة توزيع الطاقة إكس إل-٢١ — مُثبتة على الأرض، ٤٠٠ فولت‏/٤١٥ فولت، وبحد أقصى ٦٣٠ أمبير

البيانات الفنية — خزانة توزيع الطاقة XL-21

المطابقة: IEC 61439-1، وIEC 61439-2، وIEC 60529، وGB 7251.1

الفئة	عنصر	مواصفة
Electrical Ratings	الجهد التشغيلي المُصنَّف (Ue)	٤٠٠ فولت‏/٤١٥ فولت تيار متردد (مع توافر ٣٨٠ فولت)
	الجهد العازل الاسمي (Ui)	690 فولت
	جهد تحمل النبضة المعين (Uimp)	٨ كيلوفولت
	التردد المسموح به	50 هرتز / 60 هرتز
	التيار المقنن	١٠٠ / ١٦٠ / ٢٥٠ / ٤٠٠ / ٦٣٠ أمبير
	التيار المسموح به لفترة قصيرة (Icw)	١٥ / ٢٥ / ٣٠ كيلوأمبير لمدة ثانية واحدة
	التيار المقنن لتحمل الذروة (Ipk)	٣٠ / ٥٢,٥ / ٦٣ كيلوأمبير
	عامل التنوُّع المُصنَّف	0.8
	درجة التلوث	3
	عدد الفصول	3P+N+PE
بناء الغلاف	إطار	مربوطة بالبراغي أو ملحومة، من الصلب المدرفل على البارد
	سماكة الورقة	الإطار: ٢٫٠ مم؛ الأبواب والألواح: ١٫٥ مم؛ لوحة التثبيت: ٢٫٠ مم
	معالجة السطح	معالجة أولية بالفوسفات، وتغليف بمسحوق كهروستاتيكي بسماكة ٦٠–٨٠ ميكرومتر
	اللون القياسي	لون RAL ٧٠٣٥ رمادي فاتح؛ ألوان RAL مخصصة حسب الطلب
	مقاومة رشاش الملح	٥٠٠ ساعة وفق المواصفة القياسية؛ ١٠٠٠ ساعة وفق مواصفة المناطق الساحلية
	باب	باب أمامي واحد أو مزدوج، مع مفصلات مخفية وزاوية فتح تبلغ ١٢٠ درجة
	القفل	قفل ثلاثي النقاط مع مقابض، ويمكن تأمينه بمفتاح أو قفل إضافي
	الوصول الخلفي	لوحة ثابتة قياسية؛ باب خلفي مفصلي اختياري
	لوحة الغدة	قابل للإزالة مع دخول من الأسفل وفق القياسي، ودخول من الأعلى اختياري
	القاعدة	١٠٠ مم أو ٢٠٠ مم
	أرضية	شريط بولي إيثيلين مستمر، ومربوط الباب بواسطة سلك نحاسي مرن
درجة الحماية	قياسي داخلي	IP30
	مُغلَّف بإحكام للاستخدام الداخلي	IP54
	للاستخدام الخارجي مع مظلة حماية	IP55
	حماية من الصدمات	IK08
الأبعاد القياسية (العرض × العمق × الارتفاع بوحدة الملليمتر)	الأحجام القياسية	٦٠٠×٤٠٠×١٧٠٠ | ٧٠٠×٤٠٠×١٧٠٠ | ٨٠٠×٤٠٠×١٧٠٠ | ٦٠٠×٦٠٠×٢٠٠٠ | ٨٠٠×٦٠٠×٢٠٠٠ | ١٠٠٠×٦٠٠×٢٠٠٠ | ٨٠٠×٨٠٠×٢٢٠٠ | ١٠٠٠×٨٠٠×٢٢٠٠
	أحجام مخصصة	مُصنَّع وفق الرسم الهندسي
	الوزن التقريبي	١٢٠–٣٥٠ كجم حسب الحجم والتخصيص
ترتيب داخلي	لوحة التثبيت	عمق قابل للتعديل، مغلف بالزنك أو مطلي بالبودرة
	الحافلة	نحاس كهربائي حيث يُركَّب، مدعوم بمُعَزِّلات وحوامل
	التجزئة الداخلية	الشكل ١ أو الشكل ٢ (الشكل ٣أ عند الطلب)
	الأسلاك	أسلاك نحاسية معزولة بـ PVC، ملوَّنة حسب الترميز، ومزوَّدة بحلقات توصيل ومُوسومة
	صندوق التوصيل	قناة توصيل كهربائية من البلاستيك المُجوف
شروط الخدمة	درجة حرارة البيئة المحيطة	من -٥ °م إلى +٤٠ °م وفقاً لمعيار الآي إي سي؛ وقد تم التحقق من الأداء حتى +٥٥ °م مع خفض السعة التشغيلية
	الرطوبة النسبية	٥٠٪ عند +٤٠ °م، وصولاً إلى ٩٠٪ عند +٢٠ °م
	الارتفاع	حتى ٢٠٠٠ متر
	التركيب	داخلي، أو خارجي مع مظلة وتهوية

خيارات

نسخة خارجية بتصنيف الحماية IP55 مع مظلة واقية من أشعة الشمس | فتحات تهوية مزودة بمرشح غبار
مجموعة مراوح ذات تحكم حراري | سخان لمكافحة التكثف | إضاءة داخلية بالليد
باب نافذة للمقاييس | حجرة مكثفات | لوحة دخول الكابلات
طلاء مُعدٌ للمناخ الاستوائي | نسخة مناسبة للمناخ البارد تُستخدم في روسيا ودول رابطة الدول المستقلة
غلاف من الفولاذ المقاوم للصدأ يناسب المواقع الساحلية ومواقع المعالجة
طقم تجميع مُفكَّك ورسومات للتركيب المحلي

نبيع القدرة، وليس فقط الصندوق

معظم المورِّدين يقدِّمون لك سعر خزائن جاهزة. أما نحن فنفضِّل أن نُنشئ لك مصنعاً. وعلى امتداد أكثر من ١٥ سنة، قدَّمنا المعدات اللازمة لأكثر من ٣٠٠ شركة شريكة في ٧٢ بلداً لتُنتج أجهزة التوزيع ذات الجهد المنخفض محلياً، مستخدمةً رسوماتنا ومكوناتنا وبرامج تدريبنا. وإن كنت ترغب فقط في خزائن جاهزة، فسنزوِّدك بها أيضاً — لكن اقرأ أولاً ما توفره البديل.

١. الحزمة الفنية — الرسومات العامة والهندسة
رسومات ترتيب عامة كاملة، وتخطيطات الموصلات النحاسية، ورسومات الخط الواحد والمخططات التفصيلية، وقوالب الثقوب والفتحات، وجداول العزوم، وقائمة المواد مع أرقام الأجزاء، وتعليمات التجميع. وتُصدَر الرسومات بصيغتي DWG وPDF، بالأبعاد بالمليمترات، ويمكن تحديثها مجاناً وفق متغيرات مشروعك. وهكذا يعمل مهندسك على تصميمٍ تم التحقق من صحته مسبقاً، بدل أن يضطر إلى تفكيك لوحة منافسٍ وتحليلها عكسياً.

٢. توريد المكونات — مجموعة كيت للتصنيع بالقطع المفككة (CKD) من أكثر من ٢٠٠٠ جزء مطوَّر ذاتيًّا
نُصنِّع أكثر من ٢٠٠٠ مكوِّن خاصٍّ بتجهيزات التحكُّم الكهربائي، ونمتلك أكثر من ٣٨ براءة اختراع مرتبطة بها. وهذا مهمٌّ لأنَّ الأجزاء التي تقرِّر ما إذا كانت الخزينة ستنجح في الاختبار أم لا — مثل دعائم القضبان الناقلة، والعوازل، ونقاط الاتصال العازلة للدرجات، وآليات التوصيل والانفصال، ونظم القفل التبادلي — ليست متوفرة بشكلٍ موثوقٍ في السوق المفتوحة وبجودةٍ متسقة. فتتلقَّى المجموعة على هيئة عبوات مسطَّحة، وتضيف أنت مواد الصفائح المعدنية المحلية والعمالة، فينخفض فاتورة الشحن انخفاضًا كبيرًا. وقد خفَّض موزِّع جنوب أفريقي التكلفة الإجمالية بنسبة ٤٠٪ باستخدام هذه الطريقة بالضبط؛ إذ كانت تكاليف اللوجستيات وحدها تمثِّل ٢٥٪ من تكلفة الاستيراد الفعلية.

3. وقت الانتظار
إن التصنيع المحلي باستخدام المجموعة يلغي مرحلة الشحن البحري من وعودك الخاصة بالتسليم. فانتقل نفس الشريك الجنوب أفريقي من فترة تسليم مدتها ٣ أشهر إلى ٥ أسابيع. وفي الأسواق التي يدفع فيها المقاول غرامات تأخير عن عدم تشغيل النظام في الموعد المحدَّد، فإن هذا التحسين غالبًا ما يكون قيمته أكبر من الفرق في السعر.

٤. التدريب ودعم التجميع
تدريب حضوري أو عبر الإنترنت لفريق التجميع الخاص بك: تركيب الإطار، وتثبيت القضبان الناقلة وتشديدها، ومحاذاة الدرجات، وفصل الأشكال، وانضباط التوصيلات الكهربائية، والاختبارات الروتينية. كما نقدّم دعماً عن بُعد أثناء الدفعات الإنتاجية الأولى لديك. وقد استخدم عميل إندونيسي هذه الطريقة للدخول إلى سوق ألواح الفئة الرفيعة خلال ٤ أشهر، ورفع هامش الربح بنسبة ٣٥٪.

٥. التصنيع حسب الطلب (OEM) والتصميم والتصنيع حسب الطلب (ODM) — علامتك التجارية على الباب
اللوحة التعريفية، واللون، والتخطيط، والتغليف، والوثائق وفقاً لعلامتك التجارية. ونقدّم اتفاقيات عدم الإفصاح وحماية المنطقة الجغرافية للموزعين الذين يعملون على تطوير السوق. وبذلك تبيع كشركة مصنِّعة، وليس كمُعيد بيع.

٦. الدعم في مجال الشهادات والتقديم الرسمي
أدلة التحقق من التصميم وفقًا للمعايير IEC 61439-1 وIEC 61439-2، وتقارير الاختبارات النوعية، وشهادات المواد، وسجلات مراقبة الجودة لتقديمات العطاء الخاصة بكم. المسارات الوطنية المدعومة: منطقة شرق أفريقيا (EAC) بموجب لوائح TR CU 004/2011 وTR CU 020/2011 للاتحاد الاقتصادي الأوراسي (EAEU)، والعلامة CE وفقًا لتوجيهات السلامة الكهربائية LVD 2014/35/EU وتوجيهات التوافق الكهرومغناطيسي EMC 2014/30/EU وفق المعيار EN 61439 للاتحاد الأوروبي، وشهادة SASO SABER PCoC بالإضافة إلى شهادة التفتيش لكل شحنة (SCoC) للمملكة العربية السعودية، وبرنامج SONCAP لنيجيريا تحت الرمز الجمركي HS 8536، وبرنامج KEBS PVoC بالمسارات أ/ب/ج لكينيا، وتقديمات فنية خاصة بالمرافق لـDEWA وKAHRAMAA وMEW وOman DCRP وICIGI.

٧. ما بعد البيع وقطع الغيار
استجابة فنية خلال ٢٤ ساعة. تُحتفظ قطع الغيار بنفس إصدار الرسم الهندسي طوال عمر التصميم، لذا فإن درجًا اشتريته في السنة الأولى سيتناسب تمامًا مع خزانة بُنِيت في السنة الخامسة. الضمان: ١٢ شهرًا من تاريخ التشغيل أو ١٨ شهرًا من تاريخ الشحن، أيهما أقرب.

٨. الشروط التجارية
FOB وCFR وCIF وDDP وEx-Works. تحميل الحاويات بشكل مدمج يشمل منتجات متنوعة. ضمان التجارة (Trade Assurance) وحوالة بنكية (T/T) وخطاب اعتماد (L/C) عند الرؤية. يُقبل طلب العينات والدُفعات التجريبية قبل الالتزام بالكميات الكاملة.

الرقابة على الجودة – التحقق من التجميع، وليس مجرد مجموعة شهادات مكونات

السبب الأكثر شيوعًا لرفض لوحة الجهد المنخفض في الموقع ليس عطل القاطع. بل هو أن التجميع نفسه لم يُخضع أصلًا للتحقق. ويتحقق معيار الآي إي سي ٦١٤٣٩ من التجميع الكامل – بما في ذلك الغلاف، ونظام القضبان الناقلة، والفصل الداخلي، وارتفاع درجة الحرارة، وقدرة التحمل عند حدوث قصر كهربائي، وتصنيف الحماية من الغبار والماء (آي بي). ولا يعني تركيب أجهزة معتمدة داخل خزانة أنها تُعتبر تجميعًا مُحقَّقًا تلقائيًّا، كما أن المفتشين في أسواقنا أصبحوا يدركون هذا الفرق بشكل متزايد.

التحقق من التصميم – معيار الآي إي سي ٦١٤٣٩-١ و-٢
قوة المواد والأجزاء، ودرجة الحماية، والمسافات الفاصلة والانحنائية، والحماية من الصدمة الكهربائية وسلامة الدائرة الواقية، ودمج أجهزة التبديل والمكونات، والدوائر الكهربائية الداخلية والوصلات، وطرفيات الموصلات الخارجية، والخصائص العازلة، وحدود ارتفاع درجة الحرارة، وقدرة التحمل أمام حدوث قصر كهربائي، والتوافق الكهرومغناطيسي. وتُصدر وثائق التحقق الخاصة بالتجميع المُنفَّذ والمورَّد كما هو مطلوب في عرضكم التنافسي.

التحقق الروتيني — لكل خزانة قبل شحنها
١. فحص الغلاف — الأبعاد، والاستقامة، ومحاذاة الباب والفجوة بينه وبين الإطار، وتسوية اللوحات، وسلامة اللحامات والبراغي.
٢. الطلاء — المعالجة الأولية، وقياس سماكة طبقة البودرة، واختبار التصاق الطلاء بطريقة الشبكة، والتحقق من لون رال، واختبار رش الملح على عينات من الدفعة.
٣. نظام القضبان الناقلة — تسلسل الطور وتحديد الألوان، ومقاس وتباعد القضبان وفق الرسم البياني، وتركيب العوازل والحوامل، وشَدّ كل وصلة بالعزم المحدَّد ووضع علامة عليها.
٤. استمرارية الدائرة الواقية — اختبار قضيب التأريض (PE) والتوصيل بين الباب والهيكل عند تيار الاختبار المحدَّد، وتسجيل قيمة المقاومة.
٥. التوصيلات الكهربائية — مطابقة للمخطط الكهربائي، وشدّ الطرفيات، والتحقق من وجود الغلاف المعدني (الفيرول) والملصقات التعريفية، ونصف قطر الانحناء المسموح به، والفصل بين دوائر التغذية ودوائر التحكم.
٦. اختبار العزل الكهربائي — مقاومة الجهد بتردد الشبكة لمدة دقيقة واحدة عند جهد الاختبار المُحدَّد، وقياس مقاومة العزل وتسجيلها.
٧. الاختبار الوظيفي — حماية الدوائر، ووظائف القفل التلقائي، والإشارات الضوئية، وقياس الكميات الكهربائية، والمنطق التحكّمي، وكذلك وظائف الاتصال عند توفرها.
٨. درجة الحماية — استمرارية الحشوات المطاطية، ولوحات موصلات الكابلات، وانضغاط ختم الأبواب؛ والتحقق من تصنيف IP وفق القيمة المحددة.
٩. الفحص النهائي — بيانات اللوحة التعريفية، وتصنيف الدوائر، وحزمة الرسومات، وقطع الغيار، ونظافة التجميع، وطرق التعبئة.

ما تتلقّاه
شهادة الاختبار الروتيني، وأدلة التحقق من التصميم، وقائمة فحص المراجعة مع علامة الفاحص، وشهادات المواد والطلاء، وشهادات الأجهزة، والرسومات العامة والمخططات التخطيطية كما نُفِّذت فعليًّا، ودليل التشغيل والصيانة.

الاختبار المستقل والمراقب
يتوفر اختبار قبول المصنع تحت الإشراف للمشاريع الهندسية-المشتريات-الإنشاء (EPC) ومشاريع المرافق؛ وهو شرطٌ قياسيٌّ في أعمال الهيئة السعودية للكهرباء (SEC). ويُقبل التفتيش من طرف ثالث بواسطة شركات SGS أو BV أو TUV أو Intertek، ويتم تنسيقه بناءً على طلب المشتري. وتُصدر تقارير التفتيش ما قبل الشحن مرفقةً بصورة لكل طلب.

نظام الإدارة
نظام إدارة الجودة ISO 9001. ويشمل فحص المواد الداخلة مع إمكانية تتبع الشهادات، وفحص العمليات أثناء مراحل الهيكل والقضبان الناقلة والتوصيلات الكهربائية، وفحص نهائي قبل التعبئة. وتُسجَّل حالات عدم المطابقة، وتُحدَّد أسبابها الجذرية، وتُغلق بشكل منهجي — وهذه الانضباطية أهمُّ من أي شهادة واحدة.
