مفتاح قطع الحمل الداخلي FN7-12 (مفتاح قطع حمل + فيوز)

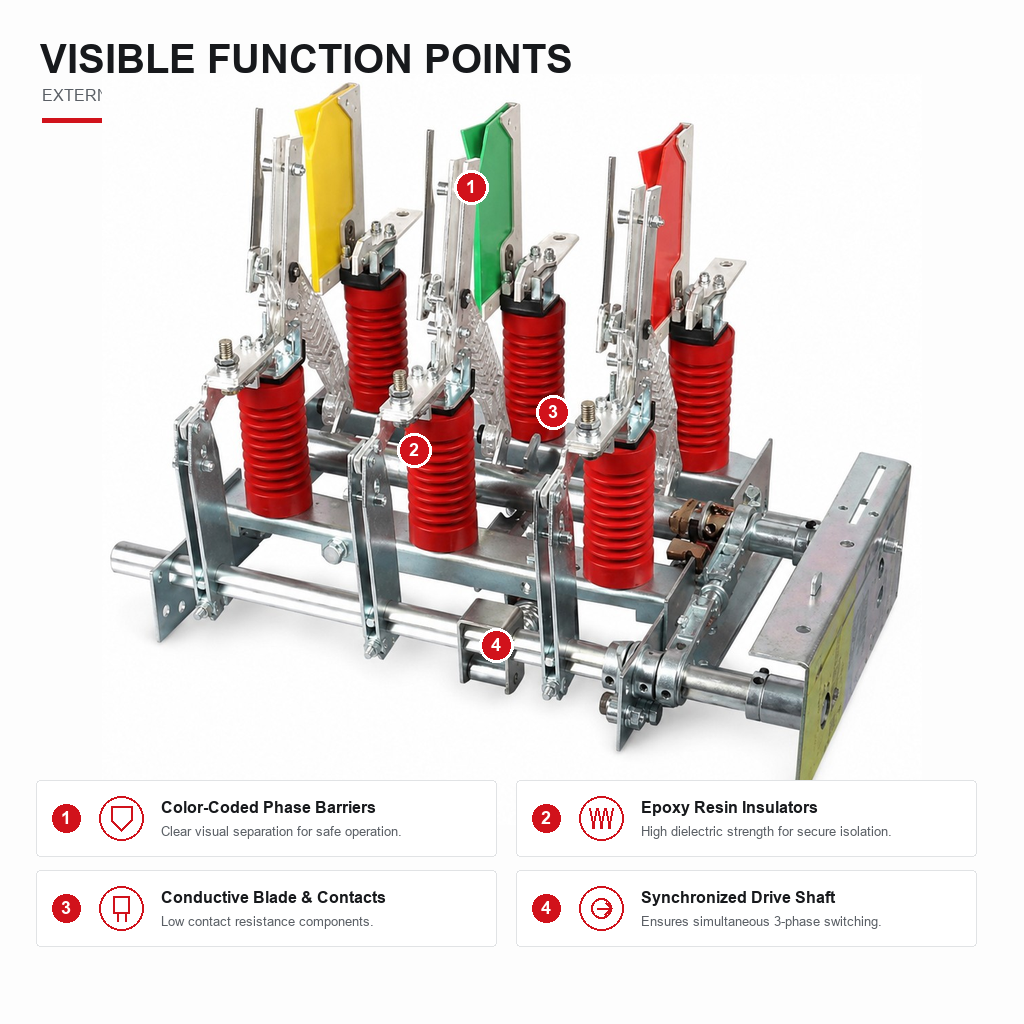

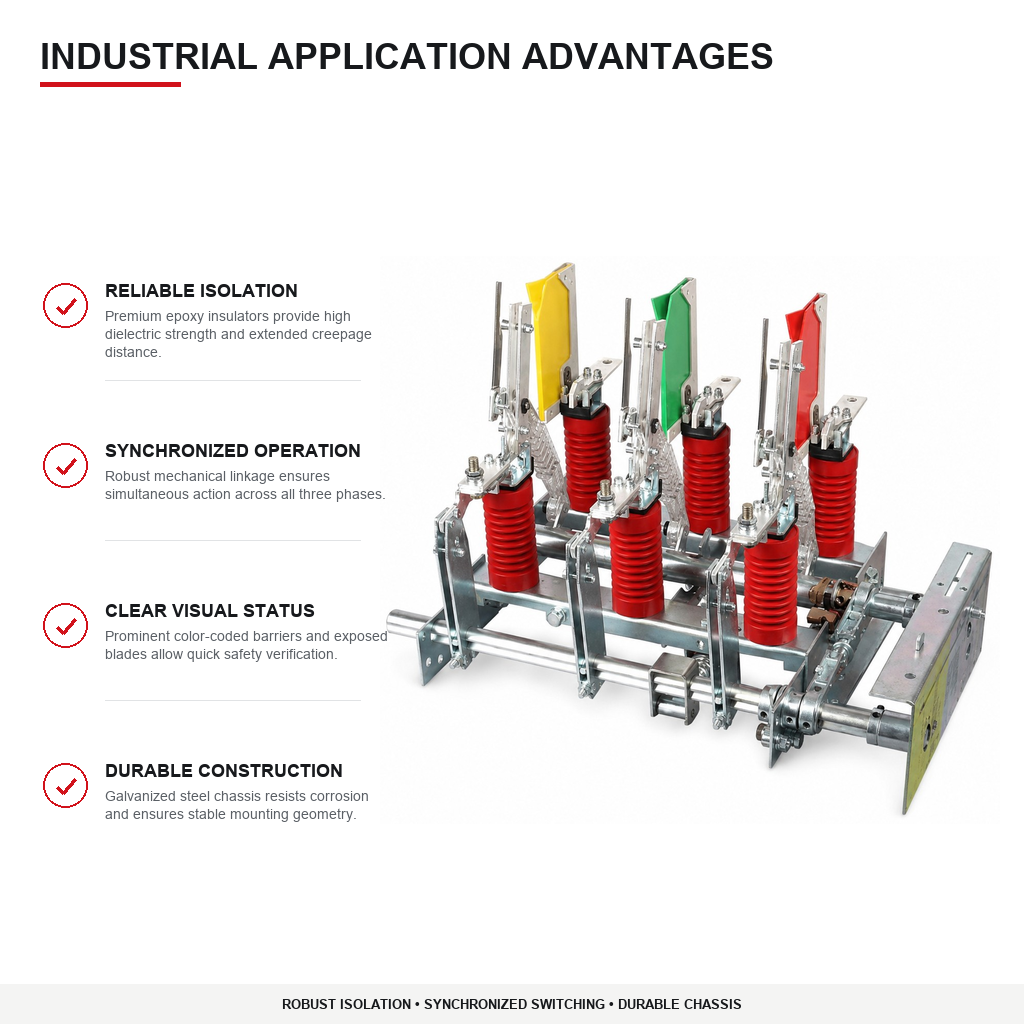

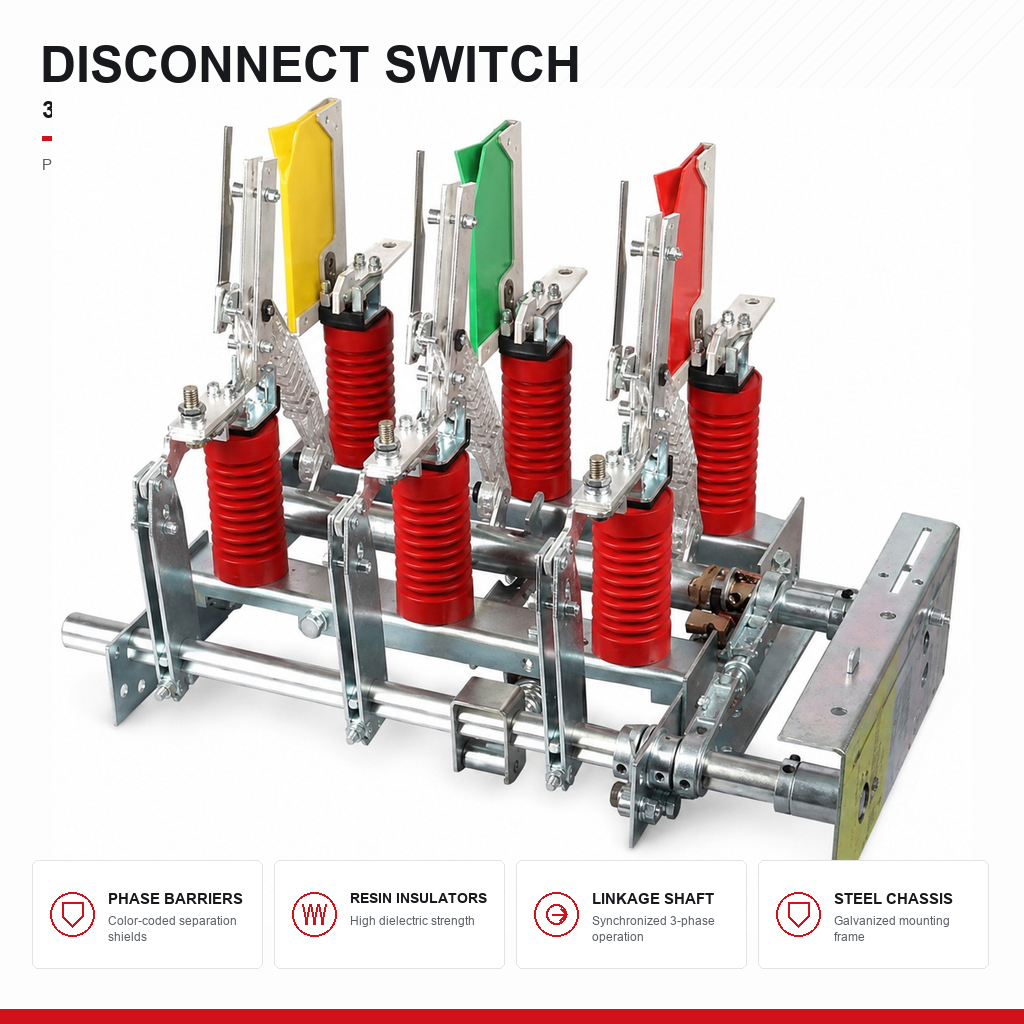

مفتاح فصل الحمل من نوع FN7-12 المدمج مع الفيوز هو جهاز تبديل داخلي ثلاثي الطور ومُصنَّف بجهد ١٢ كيلوفولت، مُصمَّم لحماية المحولات ودوائر التغذية في شبكات التوزيع متوسطة الجهد. ويتميَّز هذا المفتاح المدمج مع الفيوز بعازلات من راتنج الإيبوكسي لمقاومة عزل عالية، وحواجز طورية ملوَّنة لفصل بصري واضح، ومحور تشغيل متزامن لتشغيل الطور الثلاثي في آنٍ واحد. كما يوفِّر هيكله المصنوع من الصلب المجلفن مقاومةً للتآكل وهندسة تركيب مستقرة. ويُستخدم على نطاق واسع في المحطات الفرعية المدمَّجة ولوحات التوزيع الصناعية وتطبيقات حماية المحولات، ويقدِّم هذا المفتاح الداخلي لفصل الحمل عمليات تبديل محمولة موثوقة وحمايةً من الدوائر القصيرة ضمن تجميعة واحدة متكاملة.
- نظرة عامة
- التطبيقات
- البيانات الفنية
- الخدمات
- مراقبة الجودة
- المنتجات الموصى بها
مفتاح قطع الحمل الداخلي من طراز FN7-12 مع وحدة الصهر — ١٢ كيلوفولت
يُعد مفتاح FN7-12 مفتاحَ قطعِ حملٍ داخليًّا معزولًا بالهواء لأنظمة الجهد ١٢ كيلوفولت، ويُزوَّد عادةً على هيئة تركيبة مفتاح-صهر لحماية المحولات. ويمكنه إغلاق وفتح تيار الحمل حتى ٦٣٠ أمبير، وعند دمجه مع صهيرات عالية الجهد محدودة التيار، يوفِّر حمايةً ضد التيارات القصيرة بتكلفة أقل بكثير من كلفة قاطع الدائرة الفراغي.
الحُجَّة الاقتصادية لمجموعة المفتاح-الصهر
يقاطع قاطع الدائرة الفراغي تيار القصر ذاتيًّا، ما يتطلَّب استخدام مقاطع فراغية وميكانيكية لتخزين الطاقة ومرحل حماية ومتحولات تيار (CTs) وبطارية محطة. ولخط تغذية محول توزيع بقدرة مئات الكيلوفولت أمبير فقط، تمثِّل هذه المكوِّنات تكلفةً كبيرةً لحماية أصلٍ نسبيًّا صغير.
يُقسِّم مزيج المفتاح وال퓨ز الوظيفة. ويتعامل مفتاح كسر التحميل مع جميع عمليات التشغيل العادية — أي تغذية المحول وإيقاف تغذيته، وعزله لأغراض الصيانة. أما الفيوز فيتولى قطع الدوائر القصيرة، فيُطفئ العطل خلال أقل من نصف دورة، ويحد من الطاقة المارة إلى جزء بسيط من تيار العطل المتوقع. ولا حاجة لمرحل، ولا لمتحولات تيار (CTs)، ولا لبطارية. وهذه الطريقة هي المعيار العالمي والأكثر اقتصاداً لحماية الدوائر التي يبلغ قدرة محولها نحو ١٢٥٠ كيلوفولت أمبير أو أقل، وهي السائدة في شبكات التوزيع الثانوية عبر إفريقيا والشرق الأوسط ورابطة الدول المستقلة.
كما أن الفيوزات المحددة للتيار تقطع أسرع من أي قاطع كهربائي، ما يؤدي إلى تقليل الضرر الواقع على المحول وتخفيف الإجهاد الواقع على المعدات الواقعة قبله في الدائرة.
دبوس الضربة وتشغيل الثلاثة أطوار
تُعَدُّ دبوس الضربة الخاص بال퓨ز ميزةً أمنيةً حاسمةً في هذا التجميع. وعند تشغيل أي فیوزٍ من الفیوزات، يُفعِّل دبوس الضربة الخاص به المفتاح الكهربائي القاطع للحمل بشكلٍ ميكانيكي، فيُفتح بذلك جميع الطورَين الثلاثة. وبغياب هذه الميزة، يؤدي تشغيل فیوزٍ واحدٍ في طورٍ واحدٍ إلى بقاء المحول يعمل على طورَين فقط — وهي حالةٌ تُدمِّر المحركات وتسبّب ارتفاع درجة حرارة لفائف المحول. وأي وحدةٍ مكوَّنةٍ من مفتاحٍ وفیوزٍ تُحدَّد دون وجود آلية ضربةٍ دبوسيةٍ تكون ناقصةً.
التشغيل ثلاثي المواضع
يوفر طراز FN7-12 مواضع الإغلاق والفتح والتوصيل بالأرض من آليةٍ واحدةٍ مُقفلةٍ ميكانيكيًّا، ما يوفِّر تأريضًا مرئيًّا مؤكدًا قبل إجراء أعمال الصيانة دون الحاجة إلى جهاز تأريضٍ منفصل. كما تمنع القفلة الميكانيكية تأريض دائرةٍ كهربائيةٍ مشحونةٍ، وتمنع أيضًا فتح الخزانة قبل التأريض.
العزل الهوائي
النوع FN7-12 معزول بالهواء دون استخدام غاز SF6، مما يلغي الالتزامات المتعلقة بالإبلاغ عن الغازات الفلورية (F-Gas) وفحص التسريبات واسترجاع الغاز في نهاية عمره الافتراضي — وهي أمور تكتسب أهمية متزايدة في عمليات الشراء في الاتحاد الأوروبي وأوروبا الشرقية. ويتطلب هذا النوع بيئة داخلية نظيفة وجافة؛ أما في المواقع الغبارية أو الرطبة أو الساحلية، فإن الوحدة المغلقة المُملوءة بغاز SF6 تُعَدّ خياراً أكثر دواماً.
ملاءمة السوق
يُستخدم في شبكات الشرق الأوسط وإفريقيا ذات الجهد ١١ كيلوفولت، وفي شبكات روسيا ودول رابطة الدول المستقلة وأوروبا الشرقية ذات الجهد ١٠ كيلوفولت، وبتردد ٥٠ هرتز أو ٦٠ هرتز.
الاستخدامات الرئيسية
حماية الطرف الأول للمحولات التوزيعية باستخدام تركيبة المفتاح وال퓨ز — وهي الاستخدام السائد عادةً للمحولات التي تتراوح سعتها بين ٥٠ كيلوفولت أمبير و١٢٥٠ كيلوفولت أمبير.
خلايا تغذية المحولات ضمن وحدات التوزيع الدائرية (Ring Main Units) في خزائن HXGN والمحطات الفرعية المدمجة.
التبديل في المحطات الفرعية المدمجة والمُعبأة لمشاريع الإسكان والتجارة والصناعات الخفيفة.
تبديل وعزل دوائر المحركات متوسطة الجهد ذات الأحجام الصغيرة.
تبديل وعزل مجموعات المكثفات.
عزل الحافلات والدوائر الفرعية لأغراض الصيانة في لوحات التوزيع الثانوية.
- مخططات التكهرب الريفية وشبه الحضرية في جميع أنحاء إفريقيا، حيث يُحدِّد تكلفة الاتصال الواحد المعيارَ المتبَع.
- محطات التحويل الخاصة بخدمات المباني في الفنادق والمجمعات التجارية والمستشفيات والمجمعات المكتبية.
متى يكون المفتاح-ال퓨ز هو الخيار المناسب؟
حدِّد تركيبة مفتاح-퓨ز عندما تكون الحمولة المحمية عبارة عن محول توزيع سعته حتى نحو ١٢٥٠ كيلوفولت أمبير، ولا تتطلب الدائرة إعدادات حماية قابلة للضبط، ولا توجد بطارية محطة أو نظام ريلاي. وهي أسرع وأرخص وأبسط من القاطع.
استخدم قاطع دوائر فراغيًّا بدلًا من ذلك عندما تتطلَّب الخطوط الفرعية حماية قابلة للضبط ومنسَّقة، أو تحتاج إلى إعادة الإغلاق التلقائي، أو يتم تشغيلها بشكل متكرر، أو تغذِّي حمولة تفوق النطاق العملي للفيوزات. ولاحظ أيضًا أن الفيوز عنصر استهلاكي: بعد تشغيله يجب استبداله، لذا لا بد من توافر مخزون من الفيوزات ذات التصنيفات الصحيحة في الموقع.
الملاءمة الإقليمية
- إفريقيا: حجم كبير جدًّا في مشاريع التكهرب والإسكان على شبكات ١١ كيلوفولت — والميزة التكلفة لحماية الفيوز مُحاسَمة عند التوسُّع.
- الشرق الأوسط: توزيع ثانوي بجهد ١١ كيلوفولت ومحطات فرعية مدمجة. تركيبات داخلية فقط في بيئات نظيفة.
- روسيا ودول رابطة الدول المستقلة: توزيع ثانوي بجهد ١٠ كيلوفولت، معتمدة وفق معيار غوست آر، ومتوفرة بأصدارات مناخية وفق معيار غوست ١٥١٥٠.
- أوروبا الشرقية: توزيع بجهد ١٠ كيلوفولت، مع عزل هوائي يجنّب الالتزامات المتعلقة بالغازات الفلورية (F-Gas).
غير مناسب لـ
الدوائر التي تتطلب تنسيق حماية قابل للضبط أو إعادة إغلاق تلقائية. واجبات تشغيل متكررة تتجاوز العمر الميكانيكي المُحدَّد. بيئات غبارية أو رطبة أو ساحلية — يُرجى تحديد وحدة مغلقة باستخدام غاز السف٦. الأنظمة ذات الجهد الأعلى من ١٢ كيلوفولت.
البيانات الفنية — مقاطع الحمل من نوع إف إن ٧-١٢ ومجموعات المقاطع مع الفيوز
| الفئة | عنصر | مواصفة |
| الامتثال | المواصفات القياسية | آي إي سي ٦٢٢٧١-١٠٣، آي إي سي ٦٢٢٧١-١٠٥ (مقطع مع فيوز)، آي إي سي ٦٠٢٨٢-١ (فيوزات) |
| Electrical Ratings | الجهد المُصنَّف | 12 كيلو فولت |
| التردد المسموح به | 50 هرتز / 60 هرتز | |
| التحمل عند تردد الطاقة (لمدة دقيقة واحدة) | ٤٢ كيلوفولت بالنسبة للأرض / ٤٨ كيلوفولت عبر المسافة العازلة | |
| قدرة التحمل أمام صاعقة البرق (BIL) | ٧٥ كيلوفولت قمة / ٨٥ كيلوفولت عبر المسافة العازلة | |
| التيار الطبيعي المقدر | 630 أ | |
| تيار قطع التحميل القياسي | 630 أ | |
| تيار التوصيل القصيري | ٥٠ كيلوأمبير قمة | |
| تيار تحمل قصير المدى | ٢٠ كيلوأمبير لمدة ٤ ثوانٍ | |
| تيار قطع شحن الكابلات | 10 أ | |
| تيار قطع حالة عدم تحميل المحول | 6.3 A | |
| مجموعة مقطع مع فيوز | السعة القاطعة مع الفيوز | حتى ٣١,٥ كيلوأمبير |
| نوع الفيوز | صمام حماية تيار عالي الجهد (آي إي سي ٦٠٢٨٢-١) | |
| نطاق تصنيف الصمامات | ٦,٣ أمبير – ١٢٥ أمبير (حسب حجم المحول) | |
| تشغيل دبوس التفجير | قياسي — تشغيل أي صمام فردي يؤدي إلى قطع جميع الطورات الثلاثة | |
| حامل الصمام | نوع قابل للسحب للاستبدال الآمن | |
| وظيفة المفتاح | المواقع | مغلق / مفتوح / مؤرض |
| سعة إغلاق مفتاح التأريض | ٥٠ كيلوأمبير قمة | |
| متشابكة | ميكانيكي — يمنع تأريض الدائرة المشحونة وفتح الباب قبل التأريض | |
| التشغيل | ذراع يدوية قياسية؛ خيار محرك كهربائي تيار متناوب/مستمر بجهد ١١٠ فولت أو ٢٢٠ فولت | |
| مفتاح مساعد | ٢ مفتوح عادي + ٢ مغلق عادي قياسي، قابل للتوسيع | |
| المتانة | العمر الميكانيكي | ≥٢٠٠٠ عملية |
| انقطاع التحميل عند التيار المُصنَّف | ≥١٠٠ عملية | |
| مفتاح التأريض | ١٠ عمليات إغلاق عند تيار الإغلاق المُصنَّف | |
| البناء | وسط العزل | جوي |
| أجزاء عازلة | راتنج إيبوكسي دوري أليفاتي | |
| مادة الاتصال | سبيكة نحاسية، مطلية بالفضة | |
| التثبيت | مُركَّب على لوحة، رأسي أو أفقي | |
| الوزن (تقريباً) | ٦٠–٩٠ كجم حسب التكوين | |
| شروط الخدمة | درجة حرارة البيئة المحيطة | من −25 °م إلى +55 °م |
| الارتفاع | حتى ١٠٠٠ م قياسي؛ حتى ٢٠٠٠ م عند الطلب | |
| الرطوبة النسبية | متوسط يومي ≤٩٥٪، بيئة داخلية نظيفة |
خيارات
مجموعة مفتاح-فيوز مع تشغيل بواسطة دبوس ضارب | آلية تشغيل كهربائية | تلامسات مساعدة إضافية | مؤشر لموضع التشغيل لأنظمة التحكم والإشراف الآلي (SCADA) | شحوم منخفضة الحرارة للإصدارات المتوافقة مع معيار GOST 15150 | وسيلة قفل بالقفل الميكانيكي | تجهيز لتركيب واقي الصواعق
اختيار ما قبل البيع
- مراجعة التطبيق بما يتناسب مع متطلباتك: التيار المقنن، وقدرة القطع، وتسلسل التشغيل، والتردد المتوقع للتبديل.
- تحديد الأبعاد الخاصة بالتركيب البديل أو الاستبدال: أرسل لنا طراز الوحدة الحالية، والمسافة بين أقطابها، وأبعاد تركيبها، وسنؤكد لك إمكانية الاستبدال المتبادل قبل تقديم طلب الشراء.
- التحقق من التوافق مع الشبكة: فئة ١٢ كيلوفولت تصلح لشبكات ١٠ كيلوفولت (روسيا/رابطة الدول المستقلة) و١١ كيلوفولت (الشرق الأوسط/إفريقيا)؛ وفئة ٢٤ كيلوفولت تصلح لشبكات ٢٠ و٢٢ كيلوفولت؛ وفئة ٤٠,٥ كيلوفولت تصلح لشبكات ٣٥ كيلوفولت. كما تم التحقق من توافق الإمدادات للمملكة العربية السعودية عند تردد ٦٠ هرتز.
- تحديد تكوين الملف اللولبي والمحرك والتلامسات المساعدة وفقًا لجهد التحكم الخاص بك (تيار متناوب/مستمر ١١٠ فولت أو ٢٢٠ فولت) ومتطلبات واجهة نظام الإشراف والتحكم الآلي (SCADA).
- نماذج مناسبة للحرارة المنخفضة، مزودة بزيت تشحيم مقاوم للبرد وتسخين مضاد للتَّكاثف للاستخدام في فصل الشتاء في دول مجلس التعاون الخليجي.
الوصول إلى السوق والتوثيق
- تقارير الاختبارات النوعية وفقًا للمواصفات القياسية الدولية IEC 62271-100 وIEC 62271-102 وIEC 62271-103 حسب الاقتضاء، وتُرفق مع الشحنة.
- شهادات من جهات خارجية (مثل KEMA وASTA وCESI وTUV) متاحة عند اشتراط وثائق المناقصة تقديم إثبات مُراقب من طرف ثالث بدلًا من تقرير المصنِّع.
- دعم في الحصول على الشهادات المطلوبة لبرامج SASO SABER وSONCAP وKEBS PVoC وICIGI وGOST R، بما في ذلك تصنيف الرمز الجمركي (HS-code)، علماً أن نيجيريا تتطلب رموزاً جمركية مكوَّنة من ١٠ أرقام منذ آذار/مارس ٢٠٢٥.
الاختبار والتسليم
- إجراء اختبارات روتينية بنسبة ١٠٠٪ قبل الشحن: اختبار التحمل عند تردد التيار الكهربائي، واختبار مقاومة التلامس، ومنحنى الخصائص الميكانيكية، واختبار التوقيت، والتحقق من الدوائر المساعدة.
- تزويد كل وحدة بتقرير اختبار فردي يتوافق مع رقمها التسلسلي.
- تغليف التصدير مع مادة ماصة للرطوبة وحاجز ضد الرطوبة؛ وتجميعها على البالتات لشحن موحد.
- الوثائق: تقرير الاختبار الروتيني، وشهادة الاختبار النموذجي، والرسم البياني للأبعاد، ومخطط التوصيلات الكهربائية، والدليل الإرشادي للتشغيل والصيانة، وقائمة قطع الغيار.
ما بعد البيع
- إرشادات التركيب والتشغيل، ودعم عن بُعد أو إيفاد مهندس عند الحاجة.
- تدريب الصيانة الذي يشمل فحص الآلية، وقياس تآكل التلامسات، واختبار سلامة مقاطع الفراغ.
- توفر قطع الغيار المعرضة للتآكل (مثل الملفات والتلامسات ومكونات الآلية) في المخزون للاستبدال الفوري.
- الاستجابة التقنية خلال ٢٤ ساعة؛ وتوفر كتيبات تقنية بلغات متعددة (الإنجليزية والروسية والفرنسية والعربية).
- الضمان: ١٨ شهرًا من تاريخ التسليم أو ١٢ شهرًا من تاريخ التشغيل، أيهما ينتهي أولًا.
اختبار النوع
- خضع الاختبار النموذجي وفق المعيار الدولي المعمول به من اللجنة الكهروتقنية الدولية (IEC): IEC 62271-100 للمقاطعات الكهربائية، وIEC 62271-102 لمفاتيح التأريض والمفصولات، وIEC 62271-103 لمفاتيح قطع الحمل.
- تمت المصادقة على القدرة المُصنَّفة لقطع وتكوين الدائرة القصيرة، والتيار المُحمَل لفترة قصيرة، والتحمل أمام الجهد الترددي وصدمة البرق، وارتفاع درجة الحرارة، والمتانة الميكانيكية عبر كامل متتالية التشغيل المُصنَّفة.
- يتوفر شهادة اعتماد من طرف ثالث من جهات مثل KEMA أو ASTA أو CESI أو TUV في الحالات التي تشترط المناقصة تقديم أدلة مُراقبة.
التحكم في القاطع الفراغي (إن أُطبِّق ذلك)
- يخضع كل قاطع فراغي لاختبار سلامة الفراغ قبل التركيب؛ إذ يُعد تدهور الفراغ النمط السائد للفشل في القواطع الفراغية (VCB)، ولا يمكن رؤيته خارجيًّا بعد التركيب.
- تُقاس وتُسجَّل حركة التلامس، والمسافة الزائدة بعد التلامس، وهامش اهتراء التلامس لكل عمود على حدة.
- تُستورد القواطع الفراغية فقط من مصنِّعين مؤهلين، مع إمكانية تتبع الدفعات.
الفحص أثناء العملية
- تُختبر مكونات العزل من حيث التفريغ الجزئي قبل التركيب.
- تتم معايرة قوة نابض آلية التشغيل وخصائص شحنها وفق المواصفة المحددة.
- تُحقَّق المسافة بين مراكز الأعمدة وأبعاد واجهة التثبيت مقابل الرسم الهندسي — وهي عوامل بالغة الأهمية لقابلية الاستبدال في حالات الترقية.
- تحقُّق من سماكة الطلاء على التوصيلات الحاملة للتيار لكل دفعة.
الاختبارات الروتينية - ١٠٠٪، دون أخذ عيّنات
- قدرة العزل على التحمل عند التردد القياسي بين التوصيلات المفتوحة والأرض.
- قياس مقاومة التلامس في الدائرة الرئيسية.
- منحنى الخصائص الميكانيكية: زمن الإغلاق، زمن الفتح، ارتداد التلامس، والتوافق الزمني الثلاثي الأطوار.
- وظيفة آلية التشغيل عند أقل جهد تحكُّم، والجهد القياسي، وأقصى جهد تحكُّم — فالوحدة التي تعمل فقط عند الجهد القياسي ستتعطل فعليًّا أثناء اضطراب حقيقي عندما ينخفض جهد بطارية المحطة.
- التحقق من استمرارية مفتاح المساعدة وإشارات تحديد الموضع.
- إصدار تقرير الاختبار الروتيني المرقَّم مع كل وحدة.
إمكانية التتبع والمنظومة
- منظومة إدارة الجودة حسب معيار ISO 9001.
- إمكانية تتبع الرقم التسلسلي إلى دفعة القاطع الفراغي، ودفعة الآلية، ودفعة مكوِّنات العزل.
- حفظ سجلات الاختبار طوال فترة الضمان، وتوفيرها عند الطلب.
التأهيل البيئي
عندما تتجاوز بيئة الوجهة ظروف المرجع المحددة في معيار الآي إي سي، فإننا نُجري التأهيل وفقًا لتلك الظروف: التحقق من ارتفاع درجة حرارة البيئة المرتفعة لخدمة دول الخليج، واختبار رش الملح لمواقع السواحل، والتحقق من التشغيل عند درجات الحرارة المنخفضة باستخدام زيوت تشحيم مُصنَّفة للبرد وفق إصدارات المناخ حسب معيار غوست ١٥١٥٠.
