مفتاح قطع الحمل الداخلي العازل بالغاز إس إف٦ من طراز إف إل إن ٤٨-١٢

مفتاح قطع الحمل الداخلي العازل بالغاز إس إف٦ من طراز إف إل إن ٤٨-١٢

مفتاح قطع الحمل الداخلي من نوع FLN48-12 SF6 هو جهاز تبديل ثلاثي الطور مُصنَّف بجهد ١٢ كيلوفولت، ومُصمَّم للاستخدام في وحدات التوزيع الحلقيّة ضمن شبكات التوزيع متوسطة الجهد. ويتميَّز هذا المفتاح الداخلي لقطع الحمل بآلية ذات ثلاث وضعيّات (مغلق، مفتوح، مؤرض) داخل هيكل مغلق ومزوَّد بقواطع طرفيّة مصبوبة لتوفير عزل موثوق بين الأطوار. ويتضمَّن التصميم المدمج المكثَّف ثلاثة قواطع طرفيّة في وحدة واحدة مغلقة، مع إطار تركيب مغلفن يوفِّر دعماً صلباً. وهو مُصنَّف لأداء مهام تشغيل التيار العادي، ويُستخدم هذا المفتاح الداخلي لقطع الحمل باستخدام غاز SF6 في شبكات الكابلات الحضرية، والمحطات الفرعيّة السكنيّة، وأنظمة التوزيع الصناعيّة التي تتطلَّب تشغيلاً موثوقاً للحمل وعزلًا آمناً.

نظرة عامة
التطبيقات
البيانات الفنية
الخدمات
مراقبة الجودة
المنتجات الموصى بها

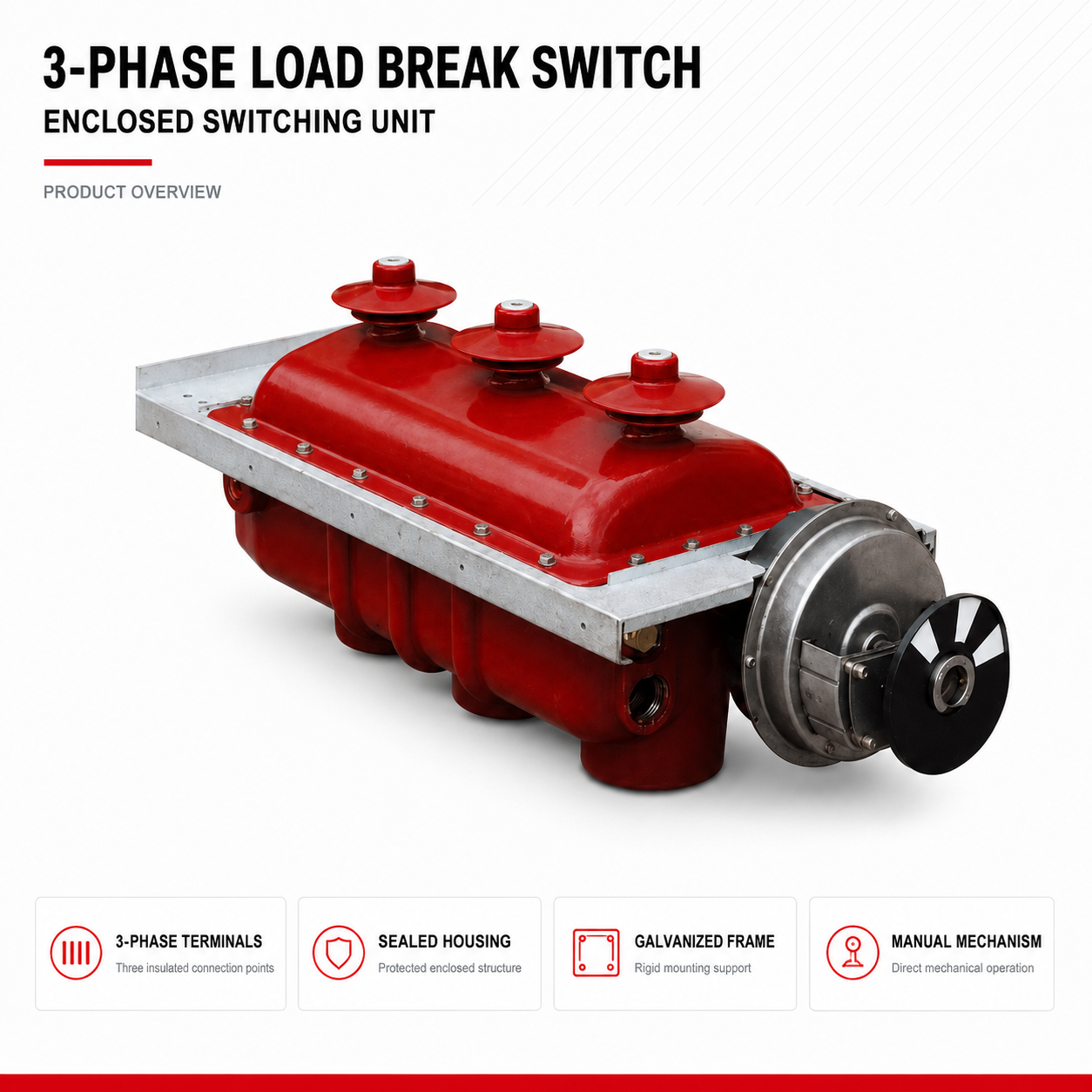

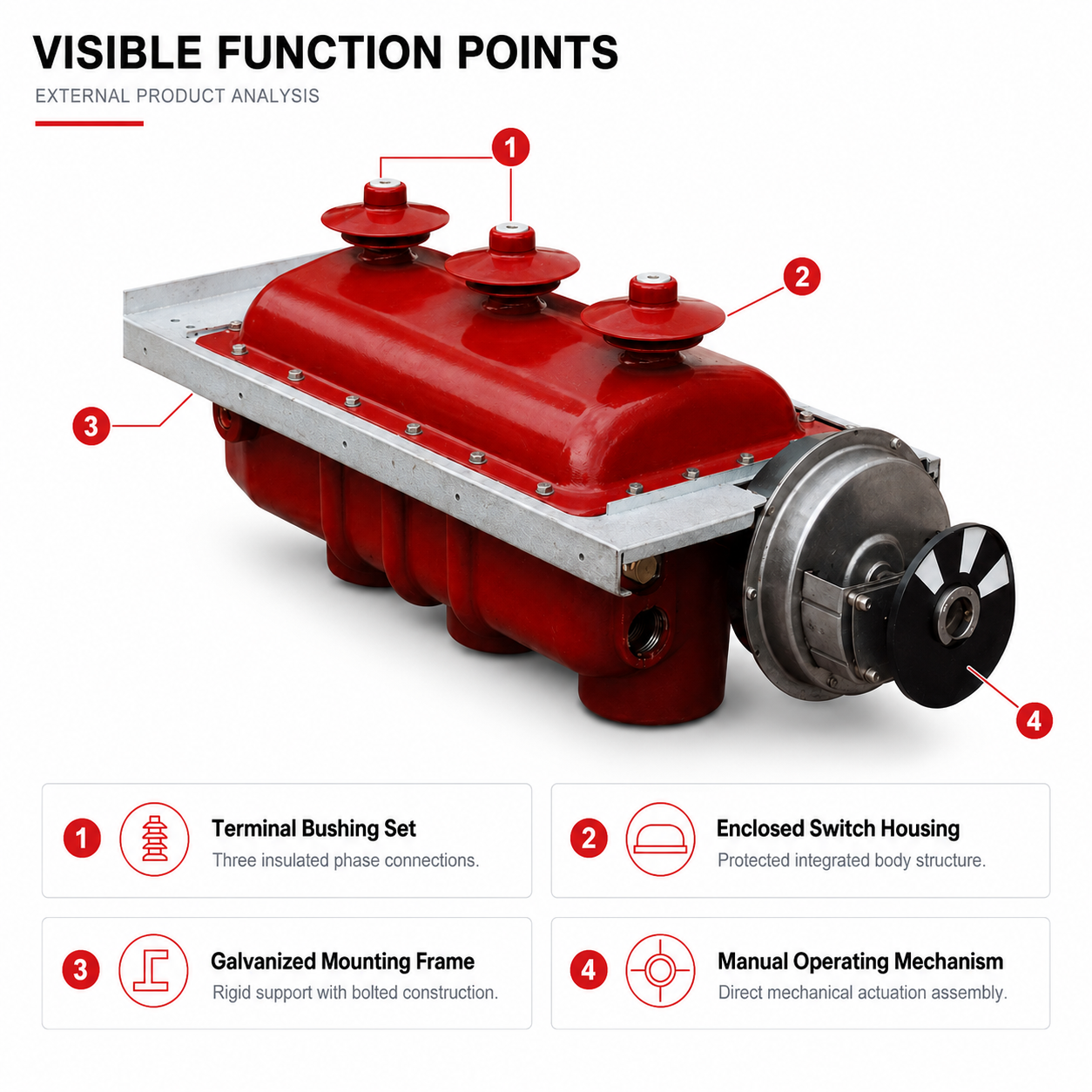

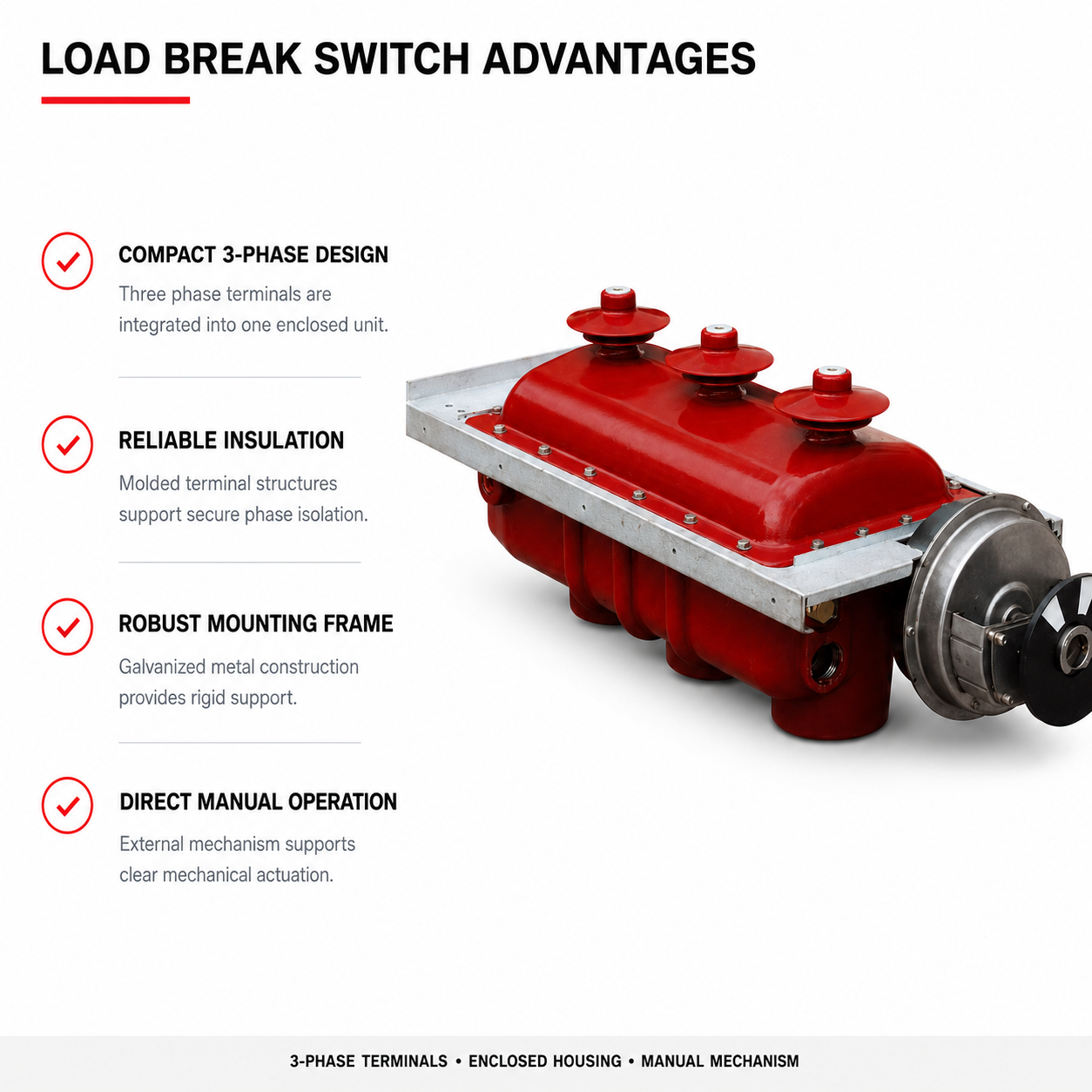

مفتاح قطع الحمل الداخلي طراز FLN48-12 — جهد ١٢ كيلوفولت، تيار ٦٣٠ أمبير، ثلاث وضعيّات

مفتاح قطع الحمل الداخلي طراز FLN48-12 مُخصَّص لتوزيع الجهد الثانوي بجهد ١٢ كيلوفولت، ويوفِّر الوضعيّات التالية: مغلق، مفتوح، ومأرض، عبر آلية واحدة مترابطة. يبلغ تقييمه ٦٣٠ أمبير مع قدرة تحمُّل لتيار قصير الأمد قدرها ٢٠ كيلوأمبير، وهو العنصر المُستخدَم في عمليات التبديل داخل خزائن التغذية الحلقيّة (Ring Main Cabinets)، والمحطّات الفرعيّة المدمجة، ولوحات التوزيع الثانوي على شبكات الجهد ١٠ كيلوفولت و١١ كيلوفولت.

ما يفعله مفتاح قطع الحمل وما لا يفعله
يقوم مفتاح قطع الحمل بإتمام وقطع تيار الحمل؛ أي أنه قادر على قطع تيار تغذية محمل بالكامل بقيمة ٦٣٠ أمبير بشكلٍ آمنٍ ومتكرِّر. لكنه لا يقطع تيار القصر. وهذه الميزة التمييزيّة تحدِّد مجال استخدامه: فهي تشمل التبديل الحلقي، والعزل، وإدخال المحولات في الخدمة، إما بالاقتران مع قاطع دارة رئيسي في الموقع الأعلى، أو مع فواصل جهد عالٍ متسلسلة عند النقاط التي تتطلّب حماية من تيار القصر.

فهم هذه المعلومة هو ما يضمن سلامة الشبكة. فالمفتاح القادر على الفصل تحت التحميل، عند إغلاقه على عطلٍ موجودٍ مسبقًا، يجب أن يصمد حتى تقوم وحدة الحماية العلوية بإزالة هذا العطل؛ ولذلك فإن قدرة الإغلاق القصوى البالغة ٥٠ كيلوأمبير، وتصنيف التحمل القصير المدى البالغ ٢٠ كيلوأمبير، لهما نفس الأهمية التي لتصنيف الفصل تحت التحميل.

الموضع الثالث هو حالة السلامة
موضع التأريض ليس جهازًا مساعدًا. بل إن آلية واحدة فقط تُحرّك المفتاح بين الموضعين: المغلق، والمفتوح، والمؤرض، مع وجود تداخل ميكانيكي يمنع تمامًا تأريض دائرة نشطة، كما يمنع فتح حجرة الكابلات قبل تطبيق التأريض. وبذلك يزول الحاجة إلى جهاز تأريض منفصل، ويتم استبعاد احتمال توصيل تأريض محمول إلى الدائرة الخطأ، ويُوفَّر تأريض مرئي ومُربَط بشكل إيجابي، وهو ما تتطلبه إجراءات العمل الآمن.

تشغيل الشبكة الدائرية
في خزينة التوزيع الحلقيّة، تقوم وحدتان من طراز FLN48-12 بتوصيل الكابلات الداخلة والخارجة ضمن الحلقة، بينما يغذّي دائرة ثالثة المحوّل المحلّي. وعند حدوث عطل في قسمٍ ما من الكابل، تُعاد تهيئة الحلقة عبر فتح مفتاح واحد وإغلاق آخر، مما يعيد التغذية إلى جميع العملاء ما عدا أولئك الموجودين في القسم المتضرّر. ولذلك تُبنى شبكات توزيع المناطق الحضرية والصناعيّة على أساس البنية الحلقيّة بدلًا من التغذية الشعاعيّة.

العزل بالهواء والغازات المفلورة
وحدة FLN48-12 معزولة بالهواء. وللمشترين في الاتحاد الأوروبي وأوروبا الشرقية، يؤدي ذلك إلى إلغاء متطلبات الإبلاغ عن مخزون غاز SF6، وفحص التسريبات تمامًا، واسترجاع الغاز عند انتهاء عمر الوحدة — وهي عوامل تظهر بشكل متزايد في معايير تقييم المناقصات. أما المقابل فهو الحساسيّة البيئيّة: إذ يعتمد العزل بالهواء على بقاء الغلاف نظيفًا وجافًّا، لذا فإن الوحدات المعزولة بالغاز والمغلقة محكَمًا تشكّل الخيار الأفضل من حيث المتانة للمواقع الساحليّة أو الصحراويّة أو تلك المعرّضة للفيضانات.

ملاءمة السوق
يُخدِّم الشبكات متوسطة الجهد في الشرق الأوسط وأفريقيا البالغة ١١ كيلوفولت، والشبكات الروسية ودول رابطة الدول المستقلة وأوروبا الشرقية البالغة ١٠ كيلوفولت، بتردد ٥٠ هرتز أو ٦٠ هرتز، مع توافر إصدارات مناخية وفق معيار غوست ١٥١٥٠ لتوريد دول رابطة الدول المستقلة.

التطبيقات النموذجية

الاستخدامات الرئيسية
خلايا التبديل الخاصة بوحدات التوزيع الحلقيّة ضمن خزائن مدمجة من طراز إتش إكس جي إن-١٢ وما يعادلها — وهي الاستخدام الأساسي.
نقاط التبديل الحلقيّة في المناطق الحضرية والصناعية ضمن شبكات الكابلات ذات الجهود ١٠ كيلوفولت و١١ كيلوفولت.
التبديل الداخل والخارج للمحطات الفرعية المدمجة والمُعبَّأة.
عزل الحافلات والدوائر الفرعية لأغراض الصيانة في لوحات التوزيع الثانوية.
تبديل دوائر المحولات، بالاقتران مع الفيوزات العالية الجهد عند الحاجة إلى حماية ضد القصر.
تبديل محطات التوزيع المُجسَّدة (كشك التوزيع) والمحطات الفرعية المُركَّبة على القواعد.
المحطات الفرعية الخاصة بأنظمة الخدمات المبنى في المشاريع التجارية والفنادق والمجمعات التجارية والمستشفيات.
تبديل جمع الطاقة المُنتَجة من مصادر متجددة في المنشآت الشمسية والرياح الأصغر حجمًا.
نقاط التقسيم التي تقسم شبكة الكابلات إلى أقسام قابلة للتبديل بشكل مستقل.

متى يجب تحديد مفتاح قطع التحميل
اختر مفتاح قطع التحميل في الحالات التي تتطلب فيها المهمة كلًّا من التشغيل والفصل، وليس مقاومة الأعطال: مثل إعادة تشكيل الحلقة الكهربائية، وفصل الخطوط الفرعية لأغراض الصيانة، وتشغيل المحولات وإيقافها. وهو أرخص بكثير وأبسط من القاطع الكهربائي، ولا يحتاج إلى ريلاي أو محول تيار (CT) أو بطارية محطة.

اختر قاطع الدائرة الفراغي عندما يتعيَّن على الدائرة مقاطعة تيار القصر مباشرةً، أو عندما تتطلَّب حماية منسَّقة قابلة للضبط، أو عندما تحتاج إلى إعادة الإغلاق التلقائي.

الملاءمة الإقليمية
- إفريقيا: انتشار واسع في توزيع الجهد الثانوي البالغ ١١ كيلوفولت، ومشاريع التعمير الكهربائي والإسكان.
- الشرق الأوسط: شبكات حلقيَّة بجهد ١١ كيلوفولت ومحطات فرعية مدمجة. وهي مناسبة للبيئات الداخلية النظيفة الخاضعة للرقابة؛ وحدِّد الوحدات المغلقة المعبأة بغاز SF6 للمواقع الساحلية والصحراوية.
- روسيا ودول رابطة الدول المستقلة: توزيع الجهد الثانوي البالغ ١٠ كيلوفولت، مع شهادة مطابقة لمعيار GOST R وإصدارات مناخية مُصمَّمة لمواقع درجات الحرارة المنخفضة.
- أوروبا الشرقية: توزيع الجهد البالغ ١٠ كيلوفولت باستخدام العزل بالهواء، ما يجنّب عبء الامتثال لأنظمة الغازات الفلورية (F-Gas).

غير مناسب لـ
قطع مباشر للدوائر القصيرة دون استخدام فيوزات أو قواطع كهربائية واقعة قبل الجهاز. تشغيل متكرر يتجاوز العمر الميكانيكي المحدد. بيئات غبارية أو رطبة أو ساحلية أو معرّضة للفيضانات — يُرجى تحديد وحدة مغلقة تعمل بغاز SF6. أنظمة تزيد جهدها عن ١٢ كيلوفولت — يُرجى تحديد الطراز FLN36-24.

البيانات الفنية

البيانات الفنية — قاطع تحميل داخلي طراز FLN48-12

معلَّمة	القيمة
الامتثال	آي إي سي ٦٢٢٧١-١٠٣، آي إي سي ٦٢٢٧١-١٠٢ (وظيفة قاطع التأريض)
Electrical Ratings
الجهد المُصنَّف	12 كيلو فولت
التردد المسموح به	50 هرتز / 60 هرتز
جهد التحمل القياسي عند التردد الكهربائي (لمدة دقيقة واحدة)	٤٢ كيلوفولت بالنسبة للأرض / ٤٨ كيلوفولت عبر المسافة العازلة
جهد التحمل القياسي الناتج عن صاعقة رعدية (بي آي إل)	٧٥ كيلوفولت قمة / ٨٥ كيلوفولت عبر المسافة العازلة
التيار الطبيعي المقدر	630 أ
تيار قطع التحميل القياسي	630 أ
تيار القصر المسموح به عند التشغيل	٥٠ كيلوأمبير قمة
التيار المقنن للتحمل لفترة قصيرة	٢٠ كيلوأمبير لمدة ٤ ثوانٍ
التيار المقنن لأقصى تحمل ذروة	50 kA
تيار قطع كابل الشحن المُصنَّف	10 أ
تيار الفصل بدون حمل للمحول المُصنَّف	6.3 A
وظيفة المفتاح
المواقع	مغلق / مفتوح / مؤرض — آلية واحدة، ثلاث مواضع مستقرة
سعة إغلاق مفتاح التأريض	٥٠ كيلوأمبير قمة
المسافة العازلة	تم التحقق منها وفقًا لمتطلبات قاطع العزل القياسي IEC 62271-102
متشابكة	آلية تمنع تأريض دائرة مشحونة وتمنع الوصول إلى الحجرة قبل التأريض
التشغيل	ذراع يدوية قياسية؛ خيار محرك كهربائي تيار متناوب/مستمر بجهد ١١٠ فولت أو ٢٢٠ فولت
مفتاح مساعد	٢ مفتوح عادي و٢ مغلق عادي قياسي، قابل للتوسيع حتى ٦ مفتوح عادي و٦ مغلق عادي
إشارة الموضع	مؤشر ميكانيكي مُتصل مباشرةً بالمحور الرئيسي
المتانة
العمر الميكانيكي	حد أدنى ٢٠٠٠ عملية (الفئة M1)
عمليات فصل تحت الحمل عند التيار المُصنَّف	حد أدنى من ١٠٠ عملية (الفئة هـ٣)
عمليات إغلاق مفتاح التأريض	٥ عمليات عند تيار الإغلاق المُصنَّف
البناء
وسط العزل	جوي
أجزاء عازلة	راتنج إيبوكسي دوري أليفاتي
مادة التلامس الرئيسية	سبيكة نحاسية، مطلية بالفضة
التلامس القوسي	رؤوس من سبيكة مقاومة للقوس الكهربائي
إخماد القوس الكهربائي	مجرى قوس كهربائي يعتمد على مبدأ الدوران
التثبيت	مُركَّب على لوحة، مع اتجاه أفقّي لقضبان التوصيل الرئيسية
الوزن	ما يقارب ٤٥–٧٠ كجم
شروط الخدمة
درجة حرارة البيئة المحيطة	-٢٥ °م إلى +٥٥ °م
الارتفاع	حتى ١٠٠٠ متر قياسيًّا؛ و حتى ٢٠٠٠ متر عند الطلب
الرطوبة النسبية	متوسط يومي لا يتجاوز ٩٥٪، في بيئة داخلية

الخدمات

اختيار ما قبل البيع
- مراجعة التطبيق بما يتناسب مع متطلباتك: التيار المقنن، وقدرة القطع، وتسلسل التشغيل، والتردد المتوقع للتبديل.
- تحديد الأبعاد الخاصة بالتركيب البديل أو الاستبدال: أرسل لنا طراز الوحدة الحالية، والمسافة بين أقطابها، وأبعاد تركيبها، وسنؤكد لك إمكانية الاستبدال المتبادل قبل تقديم طلب الشراء.
- التحقق من التوافق مع الشبكة: فئة ١٢ كيلوفولت تصلح لشبكات ١٠ كيلوفولت (روسيا/رابطة الدول المستقلة) و١١ كيلوفولت (الشرق الأوسط/إفريقيا)؛ وفئة ٢٤ كيلوفولت تصلح لشبكات ٢٠ و٢٢ كيلوفولت؛ وفئة ٤٠,٥ كيلوفولت تصلح لشبكات ٣٥ كيلوفولت. كما تم التحقق من توافق الإمدادات للمملكة العربية السعودية عند تردد ٦٠ هرتز.
- تحديد تكوين الملف اللولبي والمحرك والتلامسات المساعدة وفقًا لجهد التحكم الخاص بك (تيار متناوب/مستمر ١١٠ فولت أو ٢٢٠ فولت) ومتطلبات واجهة نظام الإشراف والتحكم الآلي (SCADA).
- نماذج مناسبة للحرارة المنخفضة، مزودة بزيت تشحيم مقاوم للبرد وتسخين مضاد للتَّكاثف للاستخدام في فصل الشتاء في دول مجلس التعاون الخليجي.

الوصول إلى السوق والتوثيق
- تقارير الاختبارات النوعية وفقًا للمواصفات القياسية الدولية IEC 62271-100 وIEC 62271-102 وIEC 62271-103 حسب الاقتضاء، وتُرفق مع الشحنة.
- شهادات من جهات خارجية (مثل KEMA وASTA وCESI وTUV) متاحة عند اشتراط وثائق المناقصة تقديم إثبات مُراقب من طرف ثالث بدلًا من تقرير المصنِّع.
- دعم في الحصول على الشهادات المطلوبة لبرامج SASO SABER وSONCAP وKEBS PVoC وICIGI وGOST R، بما في ذلك تصنيف الرمز الجمركي (HS-code)، علماً أن نيجيريا تتطلب رموزاً جمركية مكوَّنة من ١٠ أرقام منذ آذار/مارس ٢٠٢٥.

الاختبار والتسليم
- إجراء اختبارات روتينية بنسبة ١٠٠٪ قبل الشحن: اختبار التحمل عند تردد التيار الكهربائي، واختبار مقاومة التلامس، ومنحنى الخصائص الميكانيكية، واختبار التوقيت، والتحقق من الدوائر المساعدة.
- تزويد كل وحدة بتقرير اختبار فردي يتوافق مع رقمها التسلسلي.
- تغليف التصدير مع مادة ماصة للرطوبة وحاجز ضد الرطوبة؛ وتجميعها على البالتات لشحن موحد.
- الوثائق: تقرير الاختبار الروتيني، وشهادة الاختبار النموذجي، والرسم البياني للأبعاد، ومخطط التوصيلات الكهربائية، والدليل الإرشادي للتشغيل والصيانة، وقائمة قطع الغيار.

ما بعد البيع
- إرشادات التركيب والتشغيل، ودعم عن بُعد أو إيفاد مهندس عند الحاجة.
- تدريب الصيانة الذي يشمل فحص الآلية، وقياس تآكل التلامسات، واختبار سلامة مقاطع الفراغ.
- توفر قطع الغيار المعرضة للتآكل (مثل الملفات والتلامسات ومكونات الآلية) في المخزون للاستبدال الفوري.
- الاستجابة التقنية خلال ٢٤ ساعة؛ وتوفر كتيبات تقنية بلغات متعددة (الإنجليزية والروسية والفرنسية والعربية).
- الضمان: ١٨ شهرًا من تاريخ التسليم أو ١٢ شهرًا من تاريخ التشغيل، أيهما ينتهي أولًا.

مراقبة الجودة

اختبار النوع
- خضع الاختبار النموذجي وفق المعيار الدولي المعمول به من اللجنة الكهروتقنية الدولية (IEC): IEC 62271-100 للمقاطعات الكهربائية، وIEC 62271-102 لمفاتيح التأريض والمفصولات، وIEC 62271-103 لمفاتيح قطع الحمل.
- تمت المصادقة على القدرة المُصنَّفة لقطع وتكوين الدائرة القصيرة، والتيار المُحمَل لفترة قصيرة، والتحمل أمام الجهد الترددي وصدمة البرق، وارتفاع درجة الحرارة، والمتانة الميكانيكية عبر كامل متتالية التشغيل المُصنَّفة.
- يتوفر شهادة اعتماد من طرف ثالث من جهات مثل KEMA أو ASTA أو CESI أو TUV في الحالات التي تشترط المناقصة تقديم أدلة مُراقبة.

التحكم في القاطع الفراغي (إن أُطبِّق ذلك)
- يخضع كل قاطع فراغي لاختبار سلامة الفراغ قبل التركيب؛ إذ يُعد تدهور الفراغ النمط السائد للفشل في القواطع الفراغية (VCB)، ولا يمكن رؤيته خارجيًّا بعد التركيب.
- تُقاس وتُسجَّل حركة التلامس، والمسافة الزائدة بعد التلامس، وهامش اهتراء التلامس لكل عمود على حدة.
- تُستورد القواطع الفراغية فقط من مصنِّعين مؤهلين، مع إمكانية تتبع الدفعات.

الفحص أثناء العملية
- تُختبر مكونات العزل من حيث التفريغ الجزئي قبل التركيب.
- تتم معايرة قوة نابض آلية التشغيل وخصائص شحنها وفق المواصفة المحددة.
- تُحقَّق المسافة بين مراكز الأعمدة وأبعاد واجهة التثبيت مقابل الرسم الهندسي — وهي عوامل بالغة الأهمية لقابلية الاستبدال في حالات الترقية.
- تحقُّق من سماكة الطلاء على التوصيلات الحاملة للتيار لكل دفعة.

الاختبارات الروتينية - ١٠٠٪، دون أخذ عيّنات
- قدرة العزل على التحمل عند التردد القياسي بين التوصيلات المفتوحة والأرض.
- قياس مقاومة التلامس في الدائرة الرئيسية.
- منحنى الخصائص الميكانيكية: زمن الإغلاق، زمن الفتح، ارتداد التلامس، والتوافق الزمني الثلاثي الأطوار.
- وظيفة آلية التشغيل عند أقل جهد تحكُّم، والجهد القياسي، وأقصى جهد تحكُّم — فالوحدة التي تعمل فقط عند الجهد القياسي ستتعطل فعليًّا أثناء اضطراب حقيقي عندما ينخفض جهد بطارية المحطة.
- التحقق من استمرارية مفتاح المساعدة وإشارات تحديد الموضع.
- إصدار تقرير الاختبار الروتيني المرقَّم مع كل وحدة.

إمكانية التتبع والمنظومة
- منظومة إدارة الجودة حسب معيار ISO 9001.
- إمكانية تتبع الرقم التسلسلي إلى دفعة القاطع الفراغي، ودفعة الآلية، ودفعة مكوِّنات العزل.
- حفظ سجلات الاختبار طوال فترة الضمان، وتوفيرها عند الطلب.

التأهيل البيئي
عندما تتجاوز بيئة الوجهة ظروف المرجع المحددة في معيار الآي إي سي، فإننا نُجري التأهيل وفقًا لتلك الظروف: التحقق من ارتفاع درجة حرارة البيئة المرتفعة لخدمة دول الخليج، واختبار رش الملح لمواقع السواحل، والتحقق من التشغيل عند درجات الحرارة المنخفضة باستخدام زيوت تشحيم مُصنَّفة للبرد وفق إصدارات المناخ حسب معيار غوست ١٥١٥٠.
