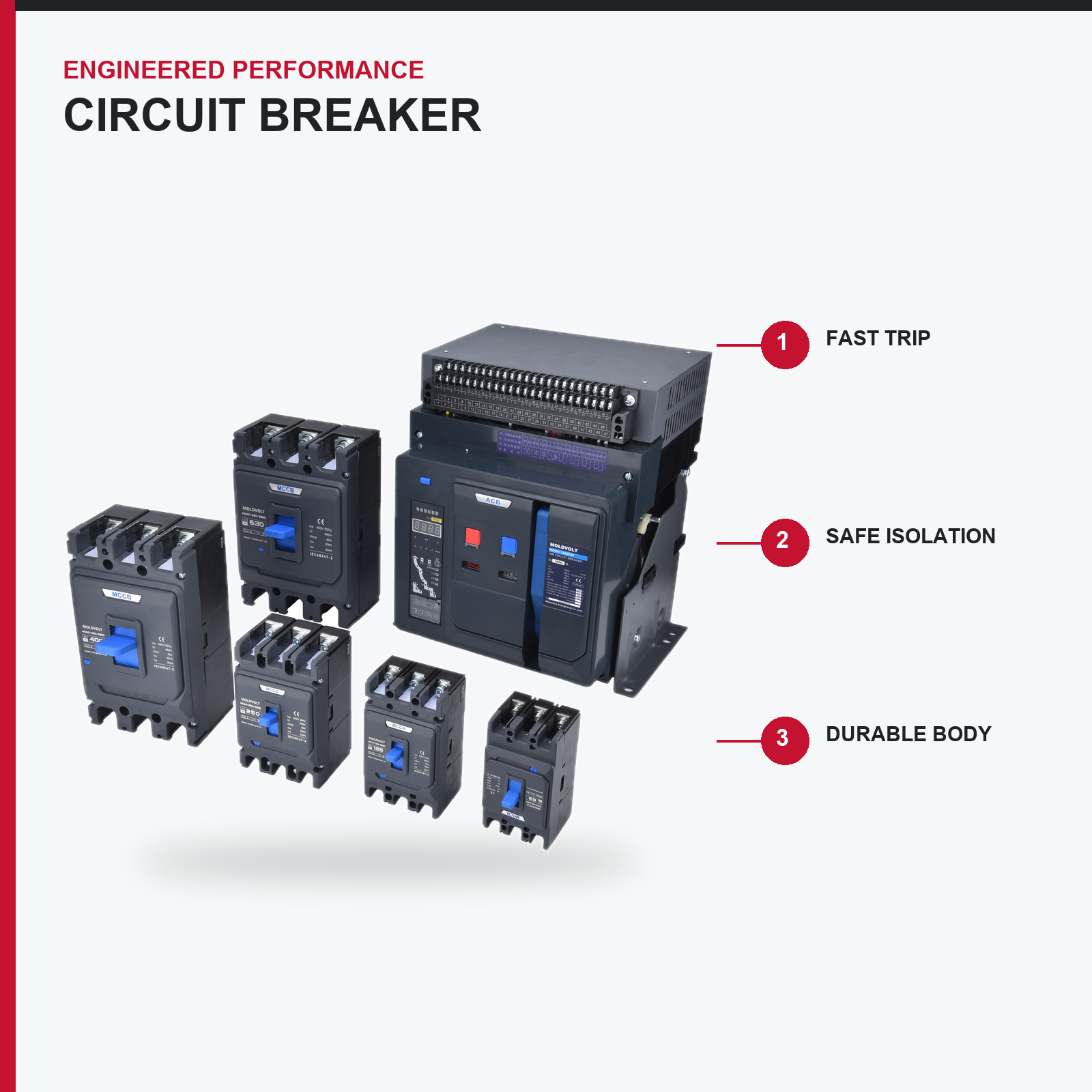

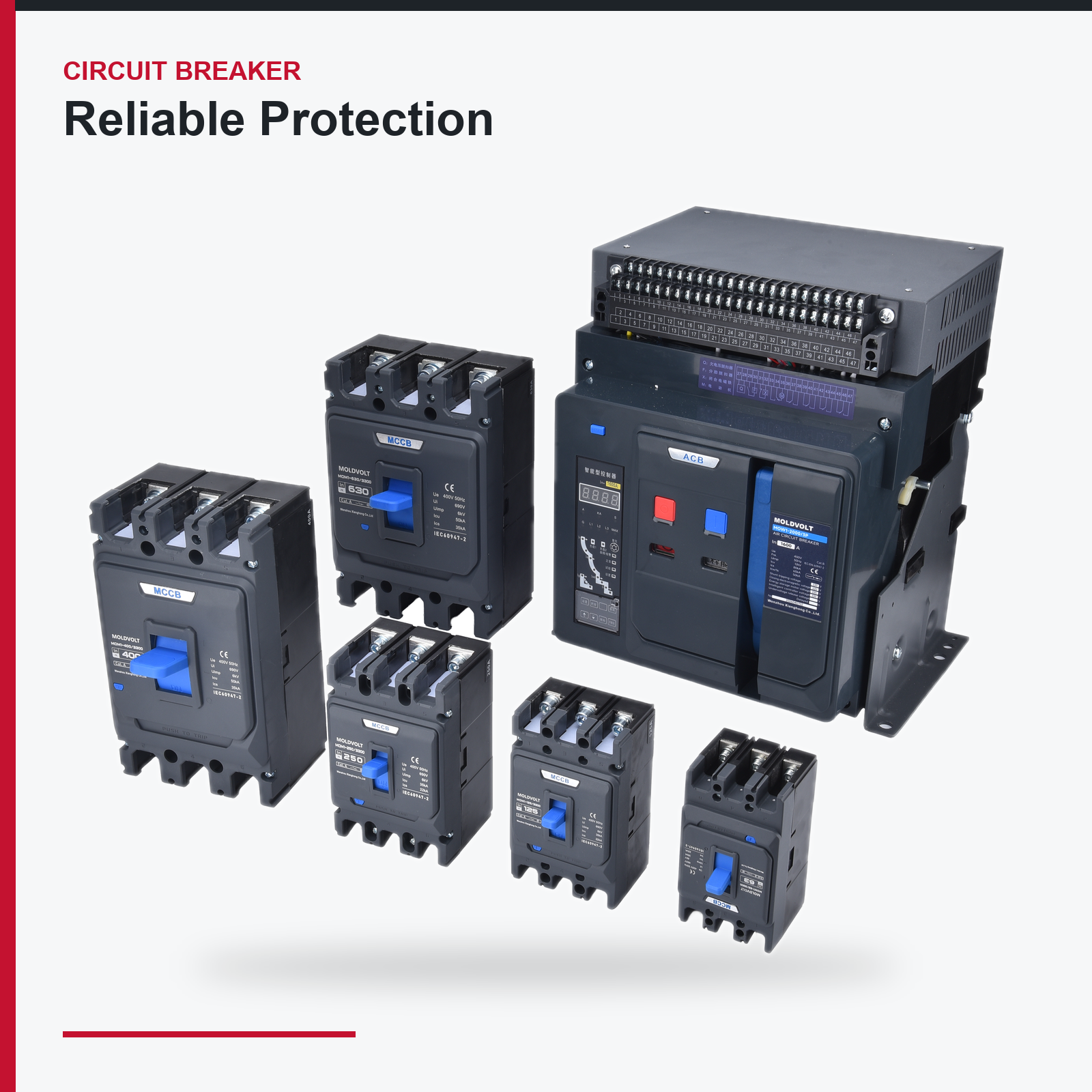

MOM-1 chránič s plastovým puzdrom – 16 A až 1600 A, Icu až 100 kA
MOM-1 je všeobecné ochranné zariadenie pre nízke napätie: vstupné obvody na menších rozvodných doskách, prívodné obvody na väčších rozvodných doskách, ochrana motorov v zásuvkách a hlavný vypínač takmer v každej rozvodnej skrini. Pokrýva rozsah 16 A až 1600 A vo štyroch veľkostiach rámov, pri menších rámových veľkostiach s tepelno-magnetickými vypínacími jednotkami a pri väčších rámových veľkostiach s elektronickými vypínacími jednotkami, kde je dôležitá nastaviteľnosť a selektivita.
VYPÍNAČ JE SPRÁVNY LEN V PRÍSLUŠNOM KONTEXTE
Hodnota uvedená na štítku sama o sebe veľmi málo znamená. Dôležité je, či vypínacia schopnosť prekračuje predpokladaný poruchový prúd v danom bode, či charakteristika vypnutia chráni skutočný kábel, či sa zabezpečuje selektivita so zariadením vyššie v sieti a či zariadenie stále dosahuje svoju deklarovanú hodnotu pri teplote v skutočnej rozvádzačovej skrini. Ak sa pri ktorejkoľvek z týchto položiek dopustíte chyby, objaví sa to počas uvádzania do prevádzky pred klientom.
Zariadenie dodávame spolu s výberovou prácou. Pošlite nám jednolíniový diagram, predpokladanú úroveň poruchového prúdu a zoznam odberových vetiev a my vám vrátime rozmery rámov, vypínacie schopnosti, typy vypínacích jednotiek a odporúčania pre nastavenia vrátane overenej selektivity.
BOD ZNÍŽENIA VÝKONU, KTORÝ MÁ V NAŠICH TRHOCH VÝZNAM
Hodnoty IEC sa vzťahujú na okolitú teplotu +40 °C. V prepážkovej miestnosti v Rijáde, Dohá, Kuvajte, Basre, Chartúme alebo Kanu je teplota 50–55 °C a teplota vo vnútri kocky je ešte vyššia. Automatický istič s menovitým prúdom 250 A pri teplote 55 °C nie je istič s menovitým prúdom 250 A. Výrobcovia rozvádzačov, ktorí uvádzajú menovité hodnoty v oblastiach s vysokou okolitou teplotou, zažívajú v prvom lete nežiaduce vypnutia a obviňujú z toho prístroj. Poskytujeme tabuľky pre zníženie výkonu a uvádzame opravené hodnoty pre skutočnú teplotu vašej kocky – odporúčame vám uviesť túto hodnotu v ponuke, pretože tak rozlíšite technicky navrhnutú ponuku od jednoduchého kopírovania.
TEPLO-MAKNETICKÝ ALEBO ELEKTRONICKÝ
Termomagnetické ochrany sú jednoduchšie, lacnejšie a úplne postačujúce pre pevné napájanie so známou záťažou. Elektronické ochrany ponúkajú nastaviteľné nastavenia dlhodobej, krátkodobej, okamžitej a zemnovej poruchy, čo umožňuje skutočnú selektivitu v inštaláciách s viacerými úrovňami, a zároveň lepšie udržiavajú presnosť v rôznych teplotných podmienkach. Na každej rozvádzačovej doske, kde je požadovaná selektivita, sa náklady na elektronické ochrany vrátia už pri prvej poruche v podriadenom obvode, ktorá nepretrhne hlavný vstup.
DODÁVANÉ PRE ZOSTAVU, NIE ZE SKLADU
Zariadenia sú dodávané s vhodným montážnym kompletom, krytmi svorkovníc, fázovými predelmi, spojovacími lištami a pomocnými kontaktmi pre daný typ rozvádzača, vrátane variantov pre výsuvné montáže do systémov GCK, GCS, MNS a platformy M-Blokset. Jeden kód položky – všetko dokonale pasuje.
Hlavné aplikácie
- Hlavná ochrana vstupu do rozvádzačov JXF a rozvádzačov XL-21.
- Ochrana výstupných vedení v rozvádzačoch GGD, GCS a MNS.
- Ochrana pred skratom pred štartérmi motorov v motorových riadiacich centrách GCK a v vytiahnuteľných zásuvkách a moduloch.
- Ochrana podriadeného rozvodu v komerčných budovách, hoteloch, nemocniciach a nákupných centrách.
- Ochrana prívodov priemyselných závodov: cement, oceľ, textil, potravinárstvo, balenie.
- Prívody na úpravu vody, odsoľovanie a čerpadlové stanice.
- Ochrana generátorov a prepínacích panelov.
- Ochrana striedavého prúdu slnečných fotovoltických systémov v rámci ich menovitých hodnôt.
- Ochrana kondenzatorových batérií s vhodnou charakteristikou vypnutia.
VSTUPNÉ ÚDAJE NA VÝBER
Predpokladaný poruchový prúd v mieste inštalácie, zaťaženie a jeho typ, veľkosť a dĺžka kábla, ktorý sa má chrániť, nadradené zariadenie pre selektivitu a skutočná teplota okolia rozvádzača. S týmito piatimi údajmi je výber jednoznačný; bez nich je to len odhad.
Regionálne prispôsobenie
– Stredný východ: zníženie výkonu pri teplote okolia v prepínačovni 50–55 °C je najdôležitejším technickým požiadavkovým bodom. Podporované sú SASO SABER PCoC a pre každú dodávku SCoC pre Saudskú Arábiu; podmienky DEWA, KAHRAMAA, MEW a Oman DCRP. V Saudskej Arábií je sieťová frekvencia 60 Hz, preto sa musí uviesť overenie pri 60 Hz.
– Afrika: široké kolísanie napätia v sieti vyžaduje dôležitú funkciu vypnutia pri podnapätí a správne nastavenia ochrany. Pre Nigériu platí SONCAP – rozvádzače patria do HS kódu 8536; pre Keniu platia KEBS PVoC cesty A/B/C. V týchto trhoch je známy problém s padenými ochrannými zariadeniami, preto je dôležitá sériová sledovateľnosť až po typovú skúšku.
– Rusko a nezávislé štáty: systémy 380 V/220 V, certifikácia EAC podľa TR CU 004/2011 a TR CU 020/2011. Prevádzka za nízkych teplôt pre neprehrievané prepínačovne.
– Východná Európa: 400 V, označenie CE podľa smernice LVD 2014/35/EÚ a smernice EMC 2014/30/EÚ, často sa vyžaduje štúdia selektivity ako súčasť projektového predloženia.
Nie je vhodné pre
Prúdy nad rozsahom rámu alebo poruchové prúdy nad uvedenou hodnotou Icu – špecifikujte vzduchový istič MOW-1. Obvody stredného napätia. Aplikácie vyžadujúce certifikované ex-zariadenie.
TECHNICKÉ ÚDAJE – MOM-1 plastový istič
Zhoda: IEC 60947-1, IEC 60947-2, GB 14048.2
| KATEGÓRIA | Položka | Detaily parametrov |
| VŠEOBECNÉ PARAMETRE | Menovité prevádzkové napätie (Ue) | 400 V / 415 V / 690 V striedavé napätie |
| Hodnotené izolačné napätie (Ui) | 800 V / 1000 V | |
| Menovité impulzné výdržné napätie (Uimp) | 8 kV | |
| Menovitá frekvencia | 50 Hz / 60 Hz | |
| Počet polí | 3P / 4P | |
| Kategória použitia | A (rámy do 250 A), B (rámy od 400 A a vyššie) | |
| Vhodnosť na izoláciu | áno, podľa IEC 60947-2 | |
| ROZMERY RÁMOV A PRÚDOVÉ VÝKONY | Rám 125 A | 16 / 20 / 25 / 32 / 40 / 50 / 63 / 80 / 100 / 125 A |
| Rám 250 A | 100 / 125 / 160 / 180 / 200 / 225 / 250 A | |
| Rám 630 A | 315 / 350 / 400 / 500 / 630 A | |
| Rám 1600 A | 700 / 800 / 1000 / 1250 / 1600 A | |
| Prerušovacia schopnosť | Menovitá konečná vypínacia schopnosť pri krátkom obvode (Icu) pri 415 V – rám 125 A | 25 / 36 / 50 kA |
| Icu – rámec 250 A | 36 / 50 / 70 kA | |
| Icu – rámec 630 A | 50 / 70 / 85 kA | |
| Icu – rámec 1600 A | 65 / 85 / 100 kA | |
| Menovitá prevádzková vypínacia schopnosť pri krátkom spojení (Ics) | 50 % až 100 % hodnoty Icu podľa triedy | |
| Menovitý krátkodobý výdržný prúd (Icw) pre rámcové typy kategórie B | 15 – 30 kA po dobu 1 s | |
| VYPÍNACIE JEDNOTKY | Teplomagnetické | nastaviteľné tepelné 0,7 – 1,0 × In; pevné alebo nastaviteľné magnetické 5 – 10 × In |
| Elektronické | nastaviteľné dlhodobé (L), krátkodobé (S), okamžité (I) a zemnacie (G) nastavenia so svetelnou diódou (LED) alebo kvapalnokryštalickým displejom (LCD) | |
| Presnosť | elektronická vypínacia jednotka udržiava presnosť v celom rozsahu okolitej teploty | |
| Voliteľné funkcie | meranie spotreby energie, komunikácia cez Modbus RS-485, vzdialené čítanie nastavení | |
| ZNIŽOVANIE VÝKONU | Referenčné okolité prostredie | +40 °C podľa IEC |
| Zníženie výkonu pri vyššej teplote okolia | faktor zníženia výkonu pri vyšších vonkajších teplotách; tabuľky zníženia výkonu sa dodávajú pre každý typ rámu; výrazné zníženie použiteľného prúdu pri teplote rozvádzača 55 °C | |
| Zníženie výkonu v závislosti od nadmorskej výšky | uplatňuje sa nad 2000 m | |
| Odporúčanie | v technickej dokumentácii projektu uviesť znížený výkon pre skutočnú teplotu rozvádzača, nie menovitý výkon uvedený na typovom štítku | |
| MECHANICKÁ A ELEKTRICKÁ ŽIVOTNOSŤ | Rám 125 A | 20 000 mechanických / 8 000 elektrických cyklov |
| Rám 250 A | 20 000 mechanických / 8 000 elektrických cyklov | |
| Rám 630 A | 10 000 mechanických / 4 000 elektrických cyklov | |
| Rám 1600 A | 10 000 mechanických / 2 500 elektrických cyklov | |
| Príslušenstvo | Štandardné príslušenstvo | odpojovací elektromagnet, podnapäťový vypínač, pomocný kontakt, alarmový kontakt |
| Diaľkové ovládanie | motorový ovládač pre diaľkové a automatické ovládanie | |
| Možnosti rukovätí | otočná klietka a predĺžená otočná klietka s dverovým zámkom | |
| Príslušenstvo pre svorky | kryty svoriek, fázové prekážky, rozdeľovacie svorky, spojovacie lišty | |
| Montážne základne | zásuvné a vysúvateľné montážne základne pre zásuvné aplikácie | |
| Menovité riadiace napätia | 230 V striedavé, 110 V striedavé, 24 V jednosmerné | |
| Inštalácia | Typ montáže | pevné, zásuvné alebo vysúvateľné |
| Typ pripojenia | predná, zadná alebo svorková ukončenie | |
| Montážna pozícia | akákoľvek orientácia | |
| Životné prostredie | Teplota okolia | skладovanie od –25 °C do +70 °C; prevádzka od –5 °C do +55 °C s redukciou výkonu |
| Relatívna vlhkosť | až 95 % | |
| Stupeň znečistenia | 3 | |
| Nadmorská výška | až do nadmorskej výšky 2000 m bez redukcie výkonu |
TESTOVANIE – KAŽDÝ KUS
Dielektrická pevnosť a izolačný odpor; odpor hlavnej obvodu;
mechanický chod; overenie vypínacej jednotky v definovaných charakteristických bodoch;
funkcia pomocných kontaktov; overenie typového štítku voči objednávke
Podpora pri certifikácii
Správy o skúškach typu podľa IEC 60947-2, charakteristické krivky vypínania, prechodné
energetické krivky a vyhlásenia pre EAC (TR CU 004/2011 a TR CU 020/2011),
CE (LVD a EMC), SASO SABER, SONCAP (HS 8536) a KEBS PVoC
ZARIADENIA NA OCHRANU URČENÉ PRE ROZVODNICU, NIE SÚ PREDAVANÉ ZE SKLADU
Automatický istič je správny len v kontexte rozvádzača, do ktorého je namontovaný – vzhľadom na poruchový prúd v danom bode, kábel, ktorý chráni, zariadenie nad ním v schéme a teplotu prostredia v rozvádzači. Dodávame zariadenie spolu s výberom, pretože nesprávne špecifikovaný istič sa zvyčajne objaví až po uvedení do prevádzky, priamo pred klientom.
1. PODPORA VÝBERU A KOORDINÁCIE
Pošlite nám jednolíniový diagram, predpokladanú úroveň poruchového prúdu a rozpis prívodov. Odpovieme s odporúčanými veľkosťami rámov, vypínacími schopnosťami, typmi vypínacích jednotiek a nastaveniami, pričom overíme selektivitu medzi zariadeniami nad a pod sebou v schéme. Posúdime aj kaskádové a záložné ochrany tam, kde to oprávnene zníži náklady.
2. PRÍPRAVA PRE TEPLU A VYSOKÚ NADMOŘSKÚ VÝŠKU
V prepážkach v oblasti Zálivu je teplota 50–55 °C, čo výrazne presahuje referenčnú teplotu IEC +40 °C. Dodávame tabuľky pre zníženie výkonu a uvádzame opravené hodnoty prúdového zaťaženia pre skutočnú teplotu vašej prepážky, aby sa rozvádzač nepretrhol počas prvého leta. Korekcia pre nadmorskú výšku sa poskytne v prípadoch, keď je to potrebné.
3. DODÁVKA PRISPÔSOBENÁ ZOSTAVOVANIU
Zariadenia dodávané s príslušným montážnym kompletom, krytmi svorkovníkov, fázovými prekážkami, spojovacími lištami a pomocnými kontaktmi pre daný typ rozvádzača – vrátane variant s výsuvnými zásuvkami pre GCK, GCS a MNS. Jeden kód položky, všetko dokonale pasuje.
4. SKLADOVÁNIE A PLÁNOVANIE PROJEKTOV
Rámové veľkosti a príslušenstvo sú skladované pre odber distribútorov. Množstvá pre projekty sa plánujú podľa vášho programu zostavovania, takže zariadenia prichádzajú súčasne so stavbou rozvádzača, nie tri týždne po nej.
5. VÝROBNÉ ZNAČKY A SÚKROMNÉ ZNAČKY
Označenie značkou a balenie pre súkromné značky pre distribútorov, ktorí vyvíjajú vlastný sortiment, vrátane ochrany územia a dohody o dôvernosti (NDA).
6. CERTIFIKÁCIA A SKÚŠOBNÁ DOKUMENTÁCIA
Správy o skúškach typu podľa noriem IEC 60947-2 pre ističe a IEC 61869-2 pre prúdové transformátory, osvedčenia o bežných skúškach, charakteristické krivky a krivky prechodu prúdu, ako aj vyhlásenia potrebné na predloženie žiadostí o certifikáciu EAC, CE, SASO SABER, SONCAP a KEBS PVoC.
7. POZDROŽNÁ PODPORA
24-hodinová technická odpoveď. Náhradné jednotky, pomocné kontakty a cievky sú k dispozícii. Záruka 12 mesiacov od uvedenia do prevádzky alebo 18 mesiacov od odoslania.
8. OBCHODNÉ PODMIENKY
FOB, CFR, CIF, DDP, Ex-Works. Kombinované naloženie so skriňami a komponentmi. Obchodná záruka, bankový prevod (T/T), akreditív (L/C). Vzorky na typové schválenie pred sériovou výrobou.
KONTROLA KVALITY – KAŽDÉ ZARIADENIE JE TESTOVANÉ, KAŽDÁ ŠARŽA JE DOKUMENTOVANÁ
Zariadenia na ochranu sú poslednou bariérou medzi poruchou a požiarom a sú zároveň najviac falšovanými položkami na našich trhoch. Každá jednotka je pravidelne testovaná a každá šarža je stopeľná až k dôkazom typových skúšok, takže certifikát vo vašej dokumentácii skutočne zodpovedá zariadeniu namontovanému v rozvádzači.
SKÚŠKY TYPU
Zariadenia sú typovo skúšané podľa príslušných noriem – IEC 60947-2 pre ističe, IEC 61869-2 pre prúdové transformátory – vrátane menovitého prúdu a teplotného zdvihu, menovitej prerušovacej a zapínacej schopnosti, krátkodobej výdrže, dielektrických vlastností, mechanickej a elektrickej životnosti a, v prípade meracích transformátorov, presnostnej triedy a výkonového zaťaženia. Protokoly o typových skúškach sa dodávajú v rámci certifikačného balíka.
PRÚBENÉ SKÚŠKY – 100 % VÝROBY
1. Skúška dielektrickej výdrže pri menovitom skúšobnom napätí a meranie a zaznamenávanie izolačnej odporu.
2. Meranie odporu hlavnej siete v porovnaní so špecifikovaným limitom – najskorší indikátor zlého vnútorného spoja.
3. Mechanická prevádzka – overenie otvárania, zatvárania a resetovania po opakovaných cykloch.
4. Overenie vypínacej jednotky – tepelná a magnetická, alebo elektronická, kontrolou charakteristiky vypínania v definovaných skúšobných bodoch.
5. Overenie funkcie pomocných a alarmových kontaktov.
6. Premenlivé transformátory: kontrola pomeru a polarity, odpor vinutia, presnosť pri definovaných zaťažovacích bodoch a budivná charakteristika, ak je to príslušné.
7. Údaje na typovom štítku overené vzhľadom na objednané špecifikácie – kontrola, ktorá odhalí nesprávne vybranú veľkosť rámu ešte pred tým, ako sa zariadenie dostane ku zákazníkovi.
Sledovateľnosť
8. Každá jednotka má sériové číslo, ktoré je prepojené s jej výrobnou dávkou, záznamom o bežných skúškach a odkazom na typové skúšky.
9. Kontrola prichádzajúcich komponentov vrátane sledovateľnosti certifikátov dodávateľov.
10. Kontrola počas výroby na stupni podzostav a konečnej montáže.
Čo získate
Osvedčenie o bežných skúškach, správa o typových skúškach, charakteristika vypínania a krivky prechodu prúdu, rozmery a montážne výkresy, ako aj vyhlásenia vyžadované pre EAC podľa TR CU 004/2011 a TR CU 020/2011, CE podľa smernice LVD a EMC, SASO SABER, SONCAP a KEBS PVoC.
NEZÁVISLÁ VERIFIKÁCIA
Akceptovaná a na požiadanie koordinovaná kontrola tretími stranami prostredníctvom spoločností SGS, BV, TUV alebo Intertek. Predodberová kontrola s fotografiami vydaná pre každú objednávku. Pred sériovou výrobou sa dodávajú vzorky na vaše vlastné skúšky typového schválenia. Po celom výrobnom procese sa uplatňuje systém kvality podľa normy ISO 9001.
