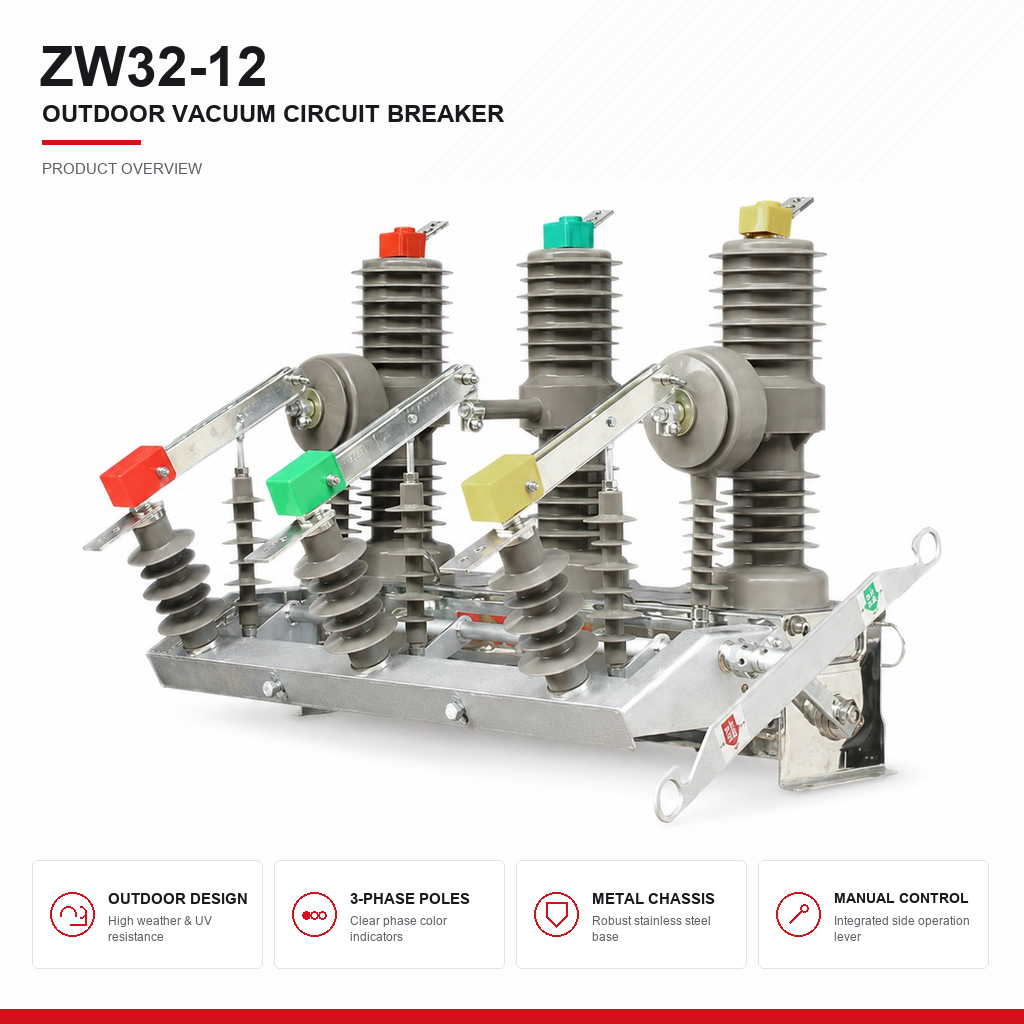

ZW32-12 (außen) Vakuum-Leistungsschalter
Der ZW32-12-Vakuum-Leistungsschalter für den Außenbereich ist ein dreiphasiger, mastmontierter Schaltapparat mit einer Nennspannung von 12 kV, der für Freiluft-Verteilungsnetze konzipiert ist. Gemäß IEC 62271-100 hergestellt, weist dieser Vakuum-Leistungsschalter für den Außenbereich eine dreiphasig getrennte Säulenstruktur mit langlebiger Epoxid- oder Silikongummi-Isolierung für Witterungsbeständigkeit auf. Mit einer Nennstromstärke von 630 A und einer Kurzschluss-Abschaltleistung von bis zu 25 kA verfügt der federbetätigte Antrieb über manuelle sowie motorunterstützte Betätigungsmöglichkeiten. Dieser mastmontierte Leistungsschalter wird häufig an Strommasten in Freileitungsnetzen eingesetzt und dient in Umspannwerken, Industrieanlagen sowie ländlichen Verteilungsnetzen, wo Außeninstallationen und häufige Schaltvorgänge erforderlich sind.
- Übersicht
- Anwendungen
- Technische Daten
- Dienstleistungen
- Qualitätskontrolle
- Empfohlene Produkte
ZW32-12 Freiluft-Säulen-Schaltleistungsschalter und Wiedereinschalter – 12 kV
ZW32-12 ist ein Freiluft-Säulen-Schaltleistungsschalter für 12-kV-Freileitungsverteilungsnetze. Im Gegensatz zu Innenraum-Leistungsschaltern, die in einem schützenden Gehäuse untergebracht sind, ist der ZW32-12 eine eigenständige, hermetisch abgedichtete Einheit, die direkt an einem Verteilungsmast befestigt wird und jahrzehntelang den Witterungseinflüssen ausgesetzt bleiben kann. Mit integriertem Steuergerät fungiert er als automatischer Wiedereinschalter.
WARUM WIEDEREINSCHALTEN DIE LEISTUNGSFÄHIGKEIT VON FREILEITUNGSNETZEN VERBESSERT
Der Großteil der Störungen in Freileitungsverteilungsnetzen ist vorübergehend – etwa ein Ast, der einen Leiter berührt, ein Vogel, der einen Isolator überbrückt, ein Überschlag durch Blitzschlag oder ein windbedingter Leiterkontakt. Die Störung löst sich sofort, sobald der Lichtbogen stromlos wird. Ein konventioneller Leistungsschalter löst aus und bleibt geöffnet; dadurch wird ein kurzzeitiges Ereignis zu einer dauerhaften Unterbrechung, die einen Einsatzteam erfordert, um manuell wieder einzuschalten.
Ein Wiedereinschalter löst aus, wartet eine vorgegebene Totzeit ab und schaltet automatisch wieder ein. War die Störung vorübergehend, wird die Stromversorgung innerhalb weniger Sekunden wiederhergestellt – ohne Einsatz eines Technikerteams und ohne anhaltende Unterbrechung. Erst wenn die Störung während der programmierten Wiedereinschaltsequenz fortbesteht, sperrt der Wiedereinschalter endgültig. Bei ländlichen und vorstädtischen Speisern beseitigt dies typischerweise den Großteil der anhaltenden Versorgungsunterbrechungen; daher spielen Wiedereinschalter bei Zuverlässigkeitsverbesserungsprogrammen von Verteilnetzbetreibern in Afrika und den GUS-Staaten eine zentrale Rolle.

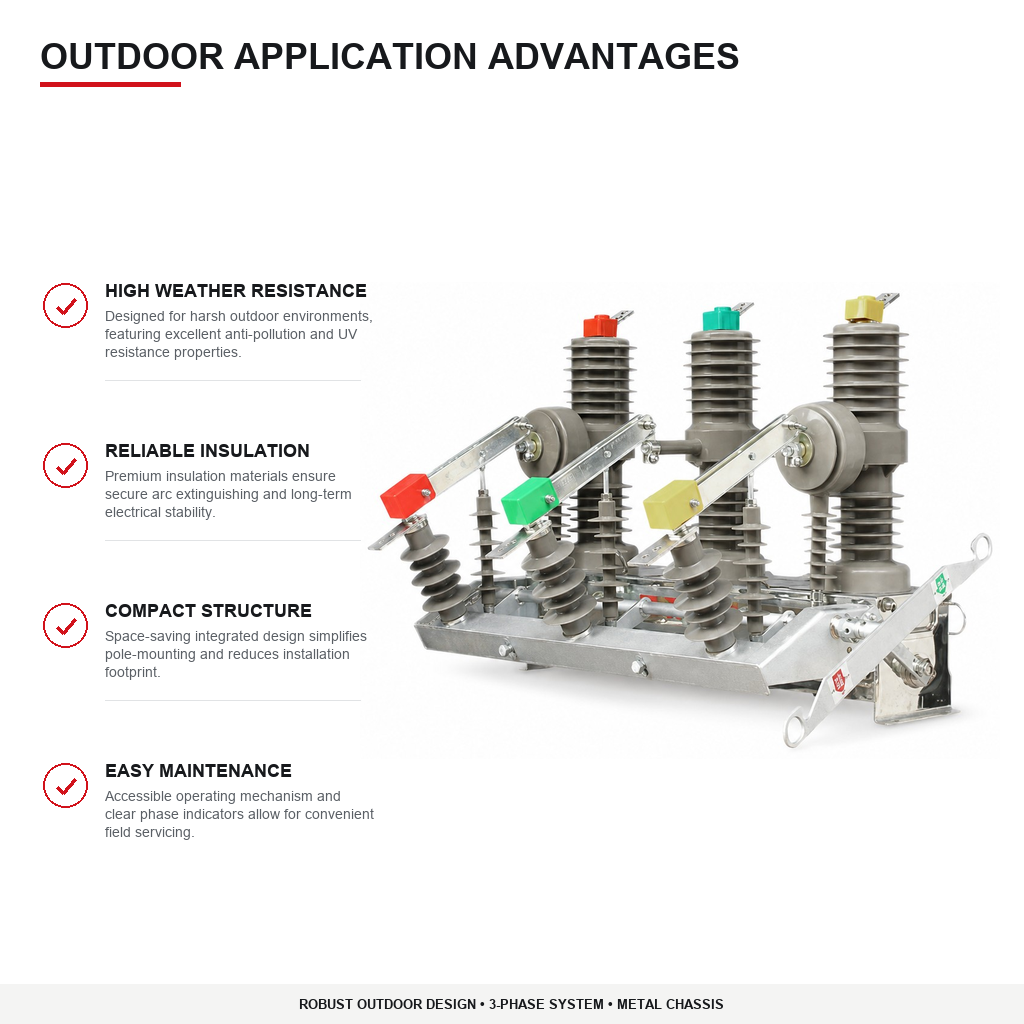

FÜR DIE AUßENANWENDUNG KONSTRUIERT

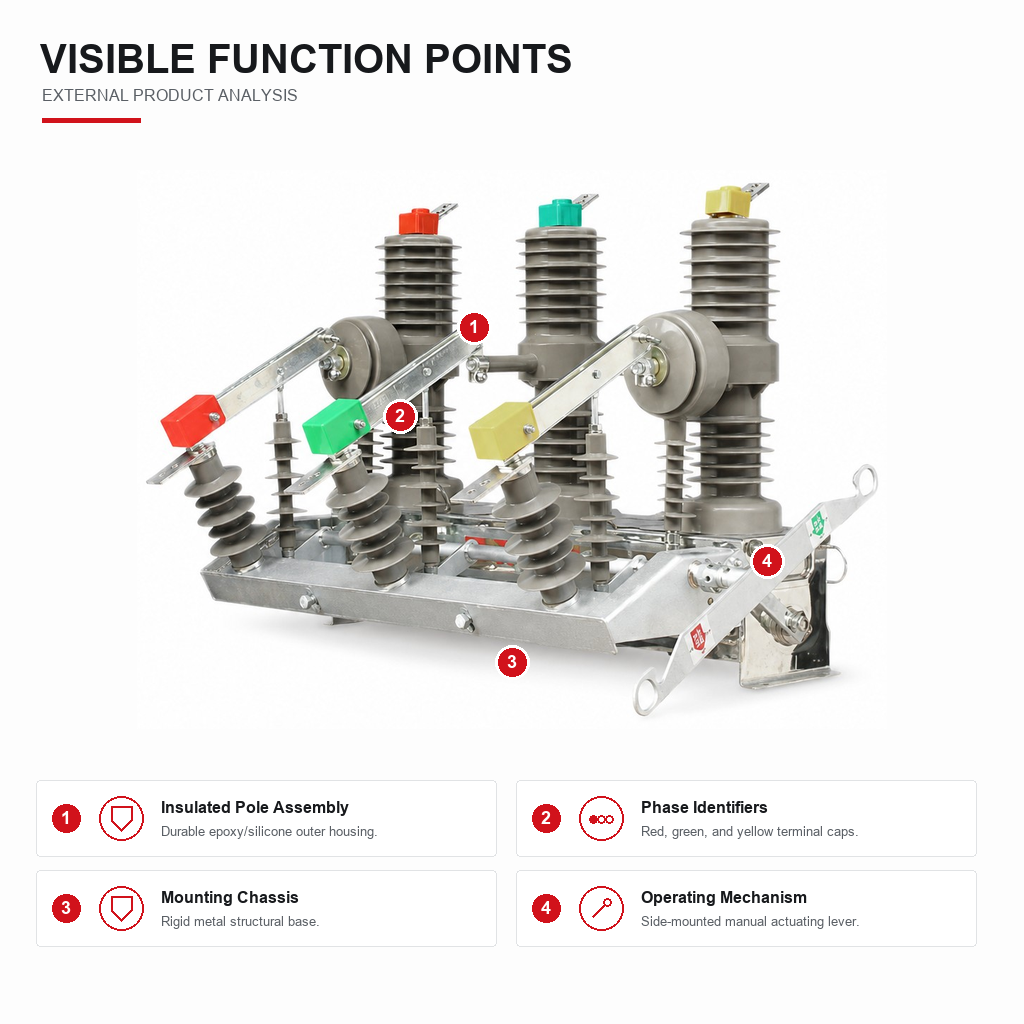

Die Vakuum-Schaltglieder und die Mechanik sind innerhalb eines festisolierenden Gehäuses aus Epoxidharz oder Silikonkautschuk mit Schutzart IP65 versiegelt – staubdicht und gegen Wasserstrahlen geschützt. Es gibt keinen Schaltschrank, der trocken gehalten werden müsste, keinen Lüftungsweg für Insekten und keinen internen Luftspalt, der durch Umweltverschmutzung beeinträchtigt werden könnte. Gehäuse aus Silikonkautschuk-Isolatoren widerstehen UV-Strahlung, Salznebel und Oberflächenzündung – weshalb dieselbe Einheit sowohl in Küstenregionen Westafrikas, an Wüstenleitungen des Golfgebiets als auch an sibirischen Freileitungen eingesetzt werden kann.
Steuerung und Integration
Wird mit einem integrierten Stromwandler (CT) geliefert und, bei versionen mit Steuergerät, mit Überstrom- und Erdschluss-Schutz sowie programmierbaren Wiedereinschaltsequenzen (typischerweise ein bis drei Wiedereinschaltversuche vor Sperrung). Das Steuergerät unterstützt die Fernüberwachung und -steuerung über SCADA und kann mit Abschnittsschaltern zur automatischen Fehlerisolierung kombiniert werden. Ein manueller Betätigungshebel ermöglicht das lokale Öffnen sowie eine sichtbare Bestätigung der Schalterstellung; ein magnetischer oder federbetriebener Antrieb gewährleistet eine lange wartungsfreie Lebensdauer.
Markttauglichkeit
Die 12-kV-Klasse wird in 11-kV-Freileitungsnetzen im Nahen Osten und in Afrika sowie in 10-kV-Netzen in Russland, den GUS-Staaten und Osteuropa eingesetzt – alles Regionen mit umfangreichen ländlichen und vorstädtischen Freileitungsverteilungsnetzen, in denen die Anfahrtszeit von Einsatzteams zu einem Fehler in Stunden gemessen wird. Die Lieferfähigkeit für Saudi-Arabien wurde für 60 Hz bestätigt. Versionen für niedrige Temperaturen sind für den Winterbetrieb in den GUS-Staaten erhältlich.
Hauptanwendungen
– Automatisches Wiedereinschalten an 10-kV- und 11-kV-Freileitungsverteilerleitungen – die Kernanwendung.
– Elektrifizierungsnetze für ländliche und vorstädtische Gebiete in Nigeria, Kenia, Ghana, Tansania und Uganda, wo lange radiale Speiseleitungen und langsame Reaktionszeiten der Einsatzteams eine automatische Wiederherstellung unverzichtbar machen.
– Abschnittsbildung von Speiseleitungen: Aufteilung einer langen Freileitung in Abschnitte, sodass ein Dauerfehler nur einen Abschnitt und nicht die gesamte Speiseleitung betrifft.
– Schutz von Abzweigleitungen und Anschlussleitungen: Isolierung einer fehlerbehafteten Seitenleitung, ohne die Hauptspeiseleitung auszuschalten.
– Transformatorschutz bei freistehenden Verteiltransformatoren.
– Übergangspunkte von Freileitung auf Kabelverlegung.
– Ländliche Verteilnetze in Ländern der Gemeinschaft Unabhängiger Staaten (CIS) und Russlands mit 10-kV-Freileitungsnetzen, bei denen die Leitungslängen und die erschwerte Zugänglichkeit im Winter die Fernauslösung besonders wertvoll machen.
– Anschluss erneuerbarer Erzeugungsanlagen an über Freileitungen gespeiste Solar- und Windkraftanlagen.
– Lasttrenn- und Isolieraufgabe für geplante Wartungsschaltungen.
ZUVERLÄSSIGKEITSÖKONOMIE
Netzbetreiber messen die Leistung anhand von SAIDI und SAIFI. Da die meisten Freileitungsstörungen vorübergehend sind, wandelt automatisches Wiedereinschalten ansonsten dauerhafte Unterbrechungen in kurzzeitige um; zudem entfällt bei den verbleibenden Störungen die Zeit für Anfahrten von Einsatzteams durch Fernsteuerung. Für Netzbetreiber mit regulatorisch vorgegebenen Zuverlässigkeitszielen stellt dies in der Regel die kostengünstigste Netzinvestition pro vermiedener Unterbrechungsminute dar.
Regionale Eignung
– Afrika: umfangreiche Freileitungsverteilung mit langen Zuleitungen und eingeschränkter Abdeckung durch Einsatzteams – der stärkste Anwendungsfall in unseren Märkten.
– Naher Osten: 11-kV-Freileitungs-Zuleitungen in abgelegenen und industriellen Gebieten. In Saudi-Arabien ist eine Verifizierung für 60 Hz erforderlich.
– Russland und GUS-Staaten: 10-kV-Landnetze mit Freileitungen; Zertifizierung nach GOST R sowie Zulassung für niedrige Temperaturen aufgrund winterlicher Zugangsbeschränkungen.
– Osteuropa: 10-kV-Landverteilungsnetze nach EN 62271-100.
Nicht geeignet für
Innenschaltanlagen – VS1-12 oder VSG-12 angeben. Unterirdische Kabelnetze ohne Freileitungsabschnitt, bei denen eine Ringhauptverteileranlage die richtige Lösung ist. Anlagen über 12 kV.
TECHNISCHE DATEN – ZW32-12 Außen-Vakuum-Leistungsschalter
| KATEGORIE | Artikel | Spezifikation |
| Konformität | Standards | IEC 62271-100, IEC 62271-111 (Wiederanschalter), GB/T 1984 |
| Electrical Ratings | Nennspannung | 12 kV |
| Nennfrequenz | 50 Hz / 60 Hz | |
| Prüfspannung bei Netzfrequenz (1 min) | 42 kV trocken / 34 kV nass | |
| Blitzstoßspannungsfestigkeit (BIL) | 75 kV Spitze | |
| Bemessungsbetriebsstrom | 630 A (1250 A auf Anfrage verfügbar) | |
| Kurzschluss-Abschaltstrom | 16 kA / 20 kA | |
| Stoßkurzschlussstrom | 40 kA / 50 kA Spitze | |
| Kurzzeit-Toleranzstrom | 16 kA / 20 kA für 4 s | |
| Schaltablauf | A – 0,3 s – AB – 180 s – AB | |
| Wiederanschaltfolge | Programmierbar; typischerweise O–t–CO–t–CO–t–CO zur Sperrung | |
| Zähigkeit | Mechanische Lebensdauer | ≥ 10.000 Schaltvorgänge |
| Elektrische Lebensdauer bei Nennstrom | ≥ 10.000 CO-Schaltvorgänge | |
| Elektrische Lebensdauer bei Nennkurzschlussstrom | ≥ 30 Schaltvorgänge | |
| ÖFFNUNGSZEITEN | 30–50 ms | |
| Schlusszeit | 50–100 ms | |
| Bauwesen | Schutzgrad | IP65 |
| Isolierung | Fest eingegossene Polbaugruppe aus Epoxidharz oder Silikonkautschuk, dicht verschlossen | |
| Gehäusematerial | Silikonkautschuk (UV-/Salznebel-/Kriechstrecken-beständig) oder zykoaliphatisches Epoxidharz | |
| Montage | Auf Mast montierter Halter, Querträger oder Umspannwerk-Konstruktion | |
| Aktion | Motorisch betrieben mit manuellem Griff und sichtbarem Positionsanzeiger | |
| Aktuator | Feder- oder magnetbetätigter Aktuator | |
| Erdung | Dedizierter Erdungsanschluss am Rahmen | |
| Kontrolle und Schutz | Integrierte Stromwandler | Für Messung und Schutz |
| Schutzfunktionen | dreiphasiger Überstrom-, Erdschluss- und empfindlicher Erdschlussschutz mit Einschaltstromhemmung | |
| Wiedereinschaltversuche | 1–3, programmierbare Totzeit | |
| Steuerspannung | Interner Spannungswandler oder externe Hilfsversorgung; Batterie-Backup | |
| Kommunikation | RS485 Modbus, DNP3 oder IEC 60870-5-101/104 für SCADA | |
| Lokale Steuerung | Manueller Öffnungshebel, Positionsanzeige, Verriegelungsflagge | |
| Mechanische | Abstand der Polzentren | 280 mm |
| Gewicht (ungefähr) | 60–90 kg inklusive Halterung | |
| Terminalverbindung | Geschraubt, für freiliegenden Oberleitungsleiter oder Kabelklemme | |
| Betriebsbedingungen | Umgebungstemperatur | −40 °C bis +55 °C |
| Höhenlage | ≤1000 m Standard; ≤2000 m auf Anfrage | |
| Windwiderstand | Bis zu 34 m/s | |
| Eisdicke | Bis zu 10 mm | |
| Verschmutzungsgrad | Schwere Verschmutzungsklasse verfügbar für Küsten- und Industriestandorte |
Optionen
Integrierter Netzautomatik-Controller mit SCADA-Kommunikation | Fernsteuerung und Statusüberwachung | empfindlicher Erdschluss-Schutz | Überspannungsableiter-Paket | Version für niedrige Temperaturen bis −40 °C für GUS-Lieferung | Gehäuse mit erhöhter Kriechstrecke für schwere Verschmutzung bei Küsteneinsatz | Nennstrom 1250 A | manueller Trennlink
VORVERKAUFSELEKTION
– Anwendungsprüfung im Hinblick auf Ihre Einsatzbedingungen: Nennstrom, Ausschaltvermögen, Schaltfolge und erwartete Schalthäufigkeit.
– Austausch‑ und Nachrüstungsdimensionierung. Senden Sie uns das Modell des vorhandenen Geräts sowie den Polabstand und die Montageabmessungen; wir bestätigen die Austauschbarkeit vor Ihrer Bestellung.
– Netzverifizierung: 12‑kV‑Klasse für 10‑kV‑Netze (Russland/GUS) und 11‑kV‑Netze (Naher Osten/Afrika); 24‑kV‑Klasse für 20‑kV‑ und 22‑kV‑Netze; 40,5‑kV‑Klasse für 35‑kV‑Netze. Lieferung für Saudi‑Arabien mit 60‑Hz‑Verifizierung.
- Spule, Motor und Hilfskontakt-Konfiguration entsprechend Ihrer Steuerspannung (Wechselstrom/Gleichstrom 110 V oder 220 V) sowie Ihren SCADA-Schnittstellen-Anforderungen.
- Kaltwetterausführungen mit kältebeständigem Fett und Kondensationsverhütungs-Heizung für den Einsatz im CIS-Winter.
MARKT-ZUGANG UND DOKUMENTATION
- Typenprüfberichte gemäß IEC 62271-100 / IEC 62271-102 / IEC 62271-103, soweit zutreffend, werden zusammen mit der Lieferung ausgestellt.
- Drittpartei-Zertifizierung (KEMA, ASTA, CESI, TUV) verfügbar, falls Ausschreibungsunterlagen statt eines Herstellerberichts eine begutachtete Nachweisführung verlangen.
- Zertifizierungsunterstützung für SASO SABER, SONCAP, KEBS PVoC, ICIGI und GOST R, einschließlich der HS-Code-Klassifizierung (Nigeria verlangt seit März 2025 zehnstellige HS-Codes).
PRÜFUNG UND LIEFERUNG
- 100-prozentige Routineprüfung vor Auslieferung: Prüfung der Spannungsfestigkeit bei Netzfrequenz, Kontaktwiderstand, mechanische Kennlinie, Zeitsteuerungsprüfung und Verifikation der Hilfsstromkreise.
- Einzelner Prüfbericht pro Seriennummer.
- Exportverpackung mit Trockenmittel und Feuchtigkeitssperre; palettiert für konsolidierte Versendung.
- Dokumentation: Routine-Prüfbericht, Typenprüfzertifikat, Abmessungszeichnung, Verdrahtungsschema, Betriebs- und Wartungsanleitung (O&M-Manual), Ersatzteilliste.
After-Sales
- Installations- und Inbetriebnahmehilfe, Fernunterstützung oder Entsendung eines Ingenieurs.
- Wartungsschulung mit Schwerpunkt auf Mechanismusinspektion, Messung des Kontaktabriebs und Prüfung der Integrität des Vakuum-Löschkammers.
- Verschleißteile (Spulen, Kontakte, Mechanismuskomponenten) stets auf Lager für schnellen Austausch.
- Technische Reaktion innerhalb von 24 Stunden; mehrsprachige Handbücher in Englisch, Russisch, Französisch und Arabisch.
- Garantie: 18 Monate ab Lieferung oder 12 Monate ab Inbetriebnahme – je nachdem, welcher Zeitraum zuerst abläuft.
TYPENPRÜFUNG
- Typenprüfung gemäß der jeweils geltenden IEC-Norm – IEC 62271-100 für Leistungsschalter, IEC 62271-102 für Erdungsschalter und Trennschalter, IEC 62271-103 für Lasttrennschalter.
– Verifiziert hinsichtlich der Nennkurzschlussabschalt- und -einschaltleistung, des kurzzeitigen Stromdurchhaltevermögens, der Spannungsfestigkeit bei Netz- und Blitzstoßspannung, der Temperaturerhöhung sowie der mechanischen Lebensdauer über die gesamte genormte Schaltfolge.
– Drittparteien-Zertifizierung durch KEMA, ASTA, CESI oder TÜV verfügbar, falls die Ausschreibung eine begutachtete Nachweisführung vorschreibt.
VAKUUMSCHALTERSTEUERUNG (falls zutreffend)
– Jeder Vakuumschalter wird vor der Montage auf Vakuumdichtheit geprüft; ein Vakuumverlust stellt den dominierenden Ausfallmechanismus bei einem VCB dar und ist nach der Installation von außen nicht sichtbar.
– Hubweg, Überschlagweg und Verschleißtoleranz der Kontakte werden pro Pol gemessen und dokumentiert.
– Vakuumschalter stammen ausschließlich von qualifizierten Herstellern mit Chargenrückverfolgbarkeit.
In-Prozess-Inspektion
– Isolierkomponenten werden vor der Montage auf Teilentladung geprüft.
– Federkraft und Ladecharakteristik des Antriebsmechanismus werden anhand der Spezifikation verifiziert.
– Abstand der Polzentren sowie Maße der Befestigungsschnittstelle werden anhand der Zeichnung überprüft – entscheidend für die Austauschbarkeit bei Nachrüstungen.
- Plattierungsdicke an stromführenden Kontakten pro Charge verifiziert.
ROUTINEPRÜFUNGEN – 100 %, KEINE STICHPROBEN
- Spannungsfestigkeitsprüfung mit Netzfrequenz über die geöffneten Kontakte und zur Erde.
- Messung des Kontaktwiderstands im Hauptstromkreis.
- Mechanische Kennlinie: Schließzeit, Öffnungszeit, Kontaktschwingung und Dreiphasen-Gleichzeitigkeit.
- Funktionsprüfung des Betätigungsmechanismus bei minimaler, Nenn- und maximaler Steuerspannung – ein Gerät, das ausschließlich bei Nennspannung funktioniert, versagt während einer realen Störung, wenn die Stationsbatteriespannung einbricht.
- Prüfung der Durchgängigkeit und der Lage-Signalisierung des Hilfsschalters.
- Serienmäßiger Routineprüfbericht wird mit jedem Gerät ausgestellt.
RÜCKVERFOLGBARKEIT UND SYSTEM
- ISO 9001-Qualitätsmanagementsystem.
- Seriennummer-Rückverfolgbarkeit zu Vakuum-Löschkammer-Charge, Mechanismus-Charge und Isolationskomponenten-Charge.
- Prüfprotokolle werden für die gesamte Gewährleistungsfrist aufbewahrt und auf Anfrage bereitgestellt.
UMWELTQUALIFIZIERUNG
Wenn die Zielumgebung die IEC-Referenzbedingungen überschreitet, führen wir entsprechende Qualifizierungen durch: Temperaturanstiegsprüfung bei erhöhter Umgebungstemperatur für den Einsatz im Golfraum, Salznebeltest für Küstenstandorte sowie Prüfung des Betriebs bei niedrigen Temperaturen mit kältebeständigem Schmierstoff für klimatische Ausführungen gemäß GOST 15150.
