JN17-12 моторизиран заземяващ превключвател

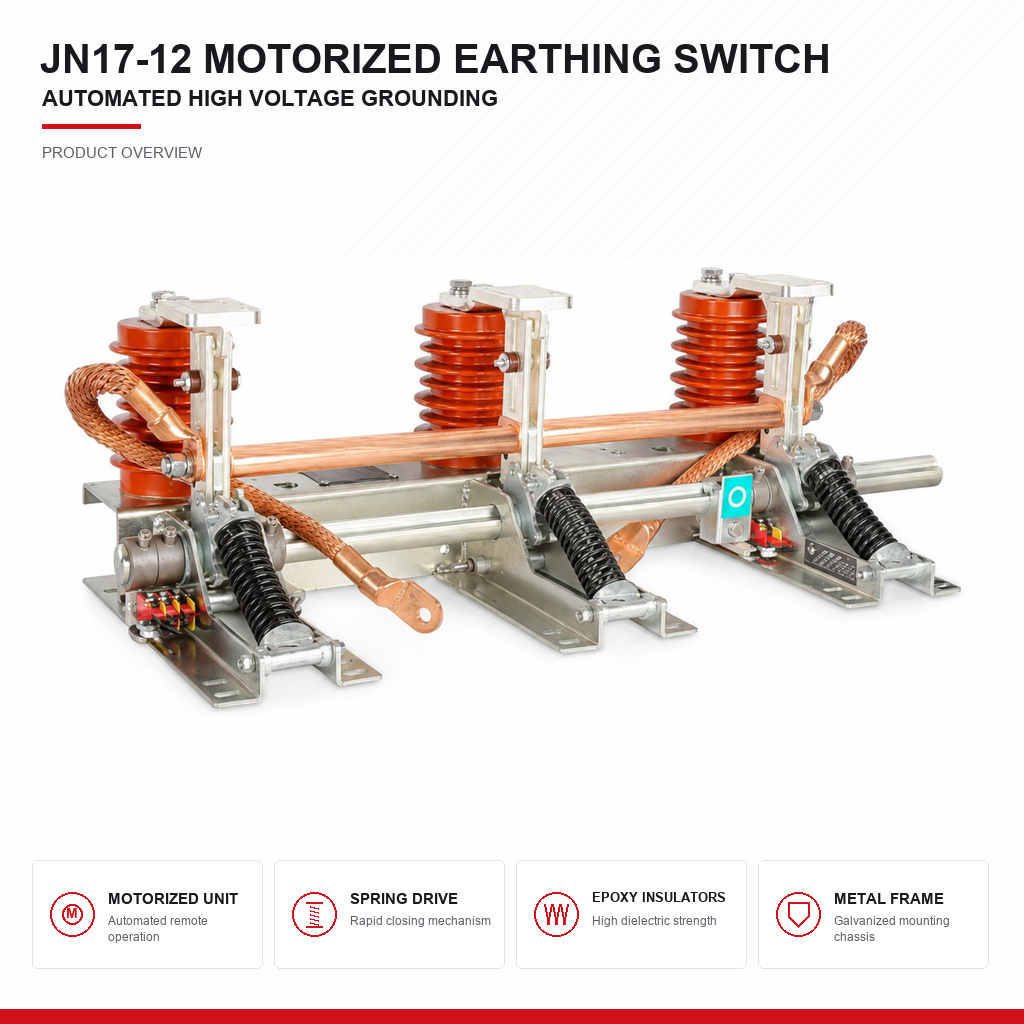

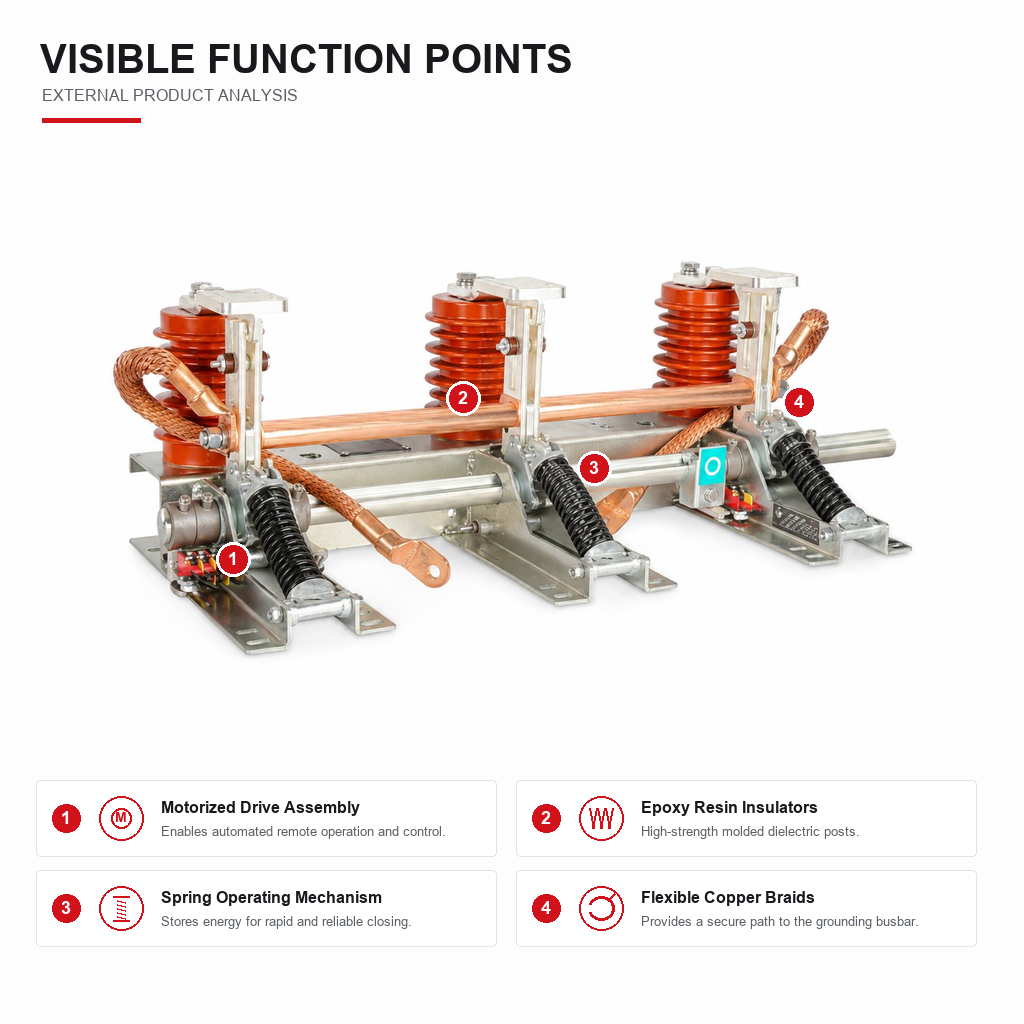

Моторизираната заземяваща превключвателна уредба JN17-12 е трифазно автоматизирано заземяващо устройство с номинално напрежение 12 kV, проектирано за дистанционно управление в разпределителни уредби за средно напрежение. Съгласно стандарта IEC 62271-102, тази моторизирана заземяваща превключвателна уредба е оборудвана с интегриран двигател за дистанционно затваряне и отваряне, пружинно задействана бърза система за затваряне и изолатори от епоксидна смола за висока диелектрична якост. Датчикът на положението, енкапсулиран в епоксидна смола, осигурява обратна връзка за състоянието „отворено/затворено“ към панелите на релейните защитни устройства. Номиналният пиков ток при затваряне е 80 kA, а номиналният кратковременен издръжлив ток — 31,5 kA; тази вътрешна заземяваща превключвателна уредба поддържа подстанции, управлявани чрез SCADA, електроразпределителни мрежи на енергийни компании и промишлени обекти, които изискват автоматизирани операции по заземяване.
- Общ преглед
- Приложения
- Технически данни
- Услуги
- Контрол на качеството
- Препоръчани продукти
Заземителен прекъсвач серия JN17 – 12 kV / 24 kV, ръчно или моторно управление
Серията JN17 е триполюсен вътрешен заземителен прекъсвач с номинални напрежения 12 kV (JN17-12) и 24 kV (JN17-24), който може да се управлява ръчно или чрез двигател. Това е по-тежък вариант спрямо JN15A-12 и предлага възможност за затваряне при пиков ток на късо съединение до 80 kA, издръжливост при кратковременен ток на късо съединение до 31,5 kA, интегриран допълнителен прекъсвач и опция за дистанционно моторно заземяване.
ПО-ВИСОКА СПОСОБНОСТ ЗА ЗАТВАРЯНЕ – ЗАЩО Е ВАЖНО
Заземителният прекъсвач може да се затвори върху верига, която все още е под напрежение. При пиков ток за затваряне от 80 kA моделът JN17 може да поеме аварийно затваряне в мрежи с високо ниво на аварийния ток отгоре – типично в разпределителни подстанции на електроснабдителни компании, разположени близо до източниковия трансформатор, в промишлени предприятия с голяма собствена генерация и във всяка мрежа, където прогнозираният ток на късо съединение надвишава стойността, която може безопасно да бъде затворена от прекъсвач с класификация 50 kA. Изборът на прекъсвач с капацитет за затваряне, по-нисък от прогнозирания аварийен ток на обекта, е честа и опасна грешка при поръчване.
МОТОРИЗИРАНО УПРАВЛЕНИЕ И БЕЗОПЕРАТОРНАТА ПОДСТАНЦИЯ
Моторизираната версия (AC/DC 110 V или 220 V) позволява дистанционно управляване на заземителния прекъсвач от контролна стая или SCADA система. Това става все по-важно в електрическите мрежи на Персийския залив и в разпределителните мрежи на страните от СНГ, където подстанциите са безоператорни, а алтернативата е изпращането на екип само за прилагане на заземяване преди започване на поддръжката. Дистанционното заземяване премахва времето за пътуване от времевия прозорец на прекъсването и осигурява, че операторите остават извън ключалнята по време на комутационната последователност.
Обратна връзка за позиция
Вариантът JN17-12/50 включва позиционен сензор с епоксидно покритие, който осигурява надеждни сигнали за „отворено“ и „заземено“ към релейните защитни устройства и SCADA системата. Покритието е от решаващо значение: обикновеният микропрекъсвач в прашното и влажно отделение на комутационното оборудване е известен слаб елемент за дългосрочна надеждност, а погрешният сигнал „заземяване приложено“ представлява сериозен риск за безопасността. Интегриран блок с помощни контакти до 4NO4NC е стандартен за целия серийно производен модел.

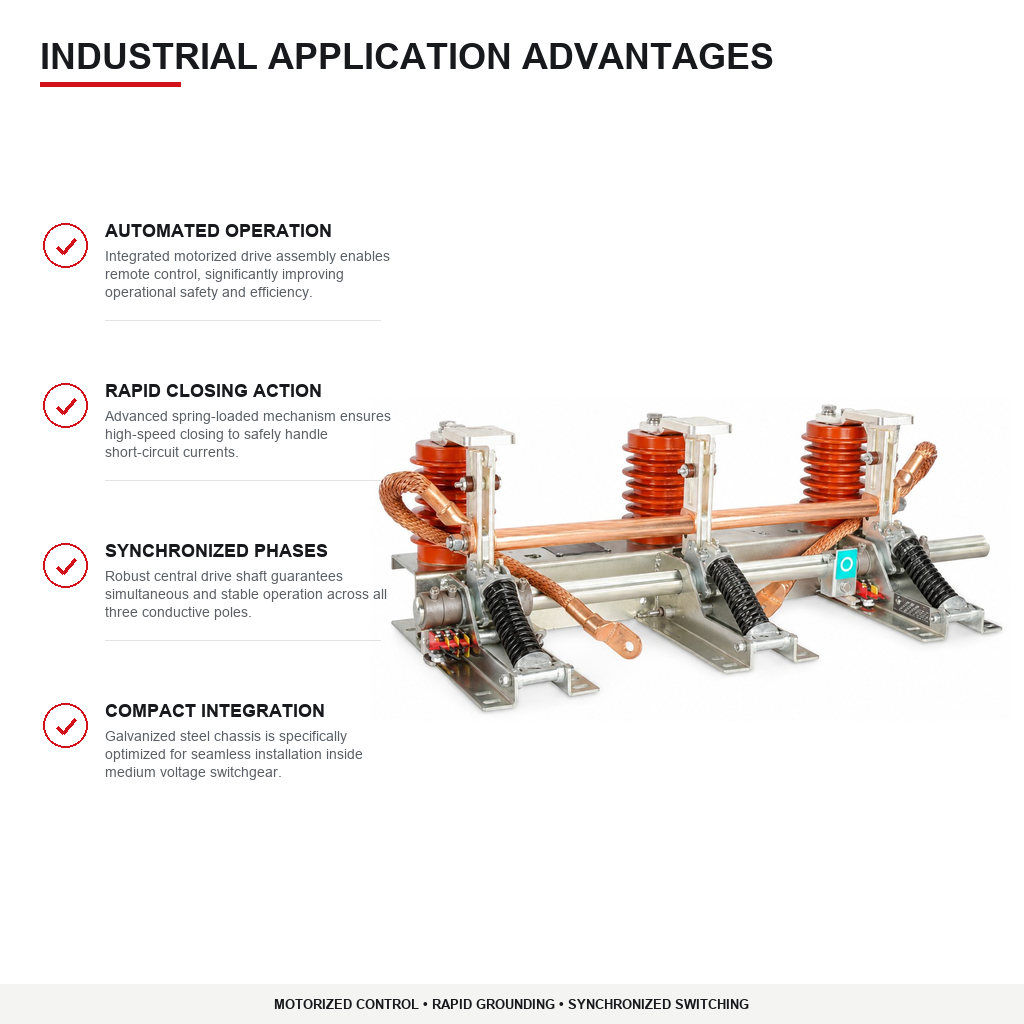

ЕДНОВРЕМЕННО УПРАВЛЕНИЕ НА ТРИТЕ ПОЛЮСА И ВЗАИМНО БЛОКИРАНЕ
Всички три фази се заземяват едновременно от един и същ вал. Механичната блокировка между прекъсвача и вратата на кабелния отсек гарантира безопасна последователност на операциите в хардуера: прекъсвачът трябва да е отворен и извлечен, преди да се приложи заземяване; заземяването трябва да е приложено, преди да се получи достъп до отсека; и не е разрешено вкарване на прекъсвача, докато е приложено заземяване.
Съответствие с пазара
JN17-12 е предназначен за мрежи с напрежение 11 kV в Близкия изток и Африка и за мрежи с напрежение 10 kV в Русия, СНД и Източна Европа. JN17-24 е предназначен за мрежи с напрежение 22 kV в Персийския залив и за мрежи с напрежение 20 kV в Източна Европа и СНД. Сертификат за типово изпитание според ASTA е наличен за закупуване от електроснабдителни компании и EPC доставчици. Достъпни са климатични версии според GOST 15150 с грес за ниски температури за доставки в СНД.
Основни приложения
- Заземяване на кабелния отсек в метално обвързани разпределителни уредби KYN28-12 и KYN28-24.
- Електроподстанции на електроснабдителни компании с висока прогнозирана токова стойност на късо съединение, където способността за затваряне от 50 kA е недостатъчна.
- Автоматизирани и дистанционно управлявани подстанции, които изискват моторизирано заземяване от диспечерска стая или SCADA система.
- Заземяване на шините в панели за секциониране и издигане на шини.
– Промишлени предприятия с вградено производство на електроенергия, където нивата на повредни токове са повишени от местни синхронни машини.
– Разпределителни табла за 22 kV и 20 kV, изискващи заземяващия прекъсвач JN17-24 с номинално напрежение 24 kV.
– Подстанции, включени в програми за автоматизация чрез SCADA, при които всяка операция по превключване, включително и заземяването, се управлява дистанционно.
– Заземяване на трансформаторни и фидерни вериги преди поддръжка.
– Модернизация чрез замяна, когато съществуващият заземяващ прекъсвач с номинален ток 50 kA не е достатъчен за повишения ниво на повреден ток в мрежата – типична ситуация при усилване на електрическите мрежи.
ИЗБОР МЕЖДУ JN15A И JN17
Указвайте JN15A-12, когато нивото на повреден ток в мрежата е до 50 kA (пикови стойности), операциите са ръчни и локални, а основен фактор е цената. Указвайте JN17, когато прогнозираният повреден ток надвишава 50 kA (пикови стойности), изисква се дистанционно моторизирано заземяване, необходимо е интегрирано обратно свръзващо сигнализиране към SCADA или работното напрежение на системата е 24 kV.
Регионално съответствие
- Близкия изток: мрежи 11 kV и 22 kV. Моторизираното заземяване е съвместимо с програмите за автоматизация на SCADA на електроенергийните оператори от Персийския залив; сертификацията на ASTA често се изисква при поръчките на SEC, DEWA и KAHRAMAA.
- Африка: мрежи 11 kV, особено в подстанции на електроенергийни оператори близо до източниковите трансформатори, където нивата на повредни токове са високи.
- Русия и СНГ: мрежи 10 kV и 20 kV, сертифицирани според GOST R. Моторизираната работа е особено ценна там, където зимното достъпване до отдалечени подстанции е затруднено.
- Източна Европа: мрежи 10 kV и 20 kV според EN 62271-102.
Не подходит за
Външна инсталация без корпус. Системи за 35 kV и 40,5 kV, изискващи бързо заземяване при повреда – посочете JN22. Приложения, при които по-простият модел JN15A-12 е достатъчен и разходите определят избора.
ТЕХНИЧЕСКИ ДАННИ – ЗАЗЕМЯВАЩ ПРЕКЪСВАТЕЛ JN17-12 / JN17-24
| Артикул | Спецификация |
| Съответствие | IEC 62271‑102, GB 1985 |
| ЕЛЕКТРИЧЕСКИ НОМИНАЛНИ СТОЙНОСТИ – JN17‑12 | |
| Номинално Напрежение | 12 кВ |
| Номинално честотно изпитателно напрежение (1 мин.) | 42 kV към земя / 48 kV през изолационното разстояние |
| Номинално импулсно изпитателно напрежение (BIL) | 75 kV връхна стойност / 85 kV през изолационното разстояние |
| Номинален ток за затваряне при късо съединение | 80 kA връхна стойност |
| Номинален ток за кратковременно издръжане | 31,5 kA за 4 s |
| Номинален Пиков Ток на Издържане | 80 kA |
| ЕЛЕКТРИЧЕСКИ НОМИНАЛИ – JN17‑24 | |
| Номинално Напрежение | 24 кВ |
| Номинално честотно изпитателно напрежение (1 мин.) | 50 kV към земя / 60 kV между изолационните разстояния |
| Номинално импулсно изпитателно напрежение (BIL) | 125 kV връхна стойност / 145 kV между изолационните разстояния |
| Номинален ток за затваряне при късо съединение | 63 kA връхна стойност |
| Номинален ток за кратковременно издръжане | 25 kA в продължение на 4 s |
| Обикновен | |
| Номинална Честота | 50 Hz / 60 Hz |
| Брой полюси | 3, едновременно работещи от един и същ вал |
| Операция | |
| Ръководство | Работа чрез лост, ъгъл на работа 90 градуса |
| Моторизирано (по избор) | AC/DC 110 V или 220 V двигателен привод с локално ръчно превключване |
| Време за моторно задвижване | обикновено 3–5 s |
| Позиционно указание | Механичен индикатор, директно задвижван от главния вал |
| Помощен ключ | Интегрален, до 4NO4NC |
| Датчик за положение (JN17‑12/50) | Епоксидно инкапсулиран, осигуряващ състояния „отворено“ и „заземено“ за релета и SCADA |
| Пантови | Механичен блокаж с прекъсвача и вратата на кабелното отделение |
| Заключване с ключалка | Предвидено както в отворено, така и в заземено положение |
| Издръжливост | |
| Механичен живот | минимум 2000 операции |
| Операции по затваряне при номиналния ток за затваряне | минимум 2 операции |
| Строителство | |
| Материал на контактната ламела | Медно-алуминиев сплав, сребърно посребрен |
| Подпорни изолатори | Циклоалифатична епоксидна смола |
| Рамка | Стомана с топло потапяне в цинк или с прашково покритие |
| Заземителен терминал | Винт M12 за основния заземителен проводник |
| Монтиране | Кабелно отделение на панели KYN28‑12 / KYN28‑24 и еквивалентни |
| Тегло | Приблизително 25‑45 kg в зависимост от номинала и избраната версия на двигателя |
| Условия за обслужване | |
| Температура на околната среда | ‑25 ℃ до +55 ℃ |
| Височина | До 1000 m стандартно; до 2000 m по заявка |
| Относителна влажност | Дневна средна стойност не надвишава 95% |
| Инсталация | Вътрешно, в метално затворено разпределително табло |
| Сертификация | |
| Сертификация | Типово изпитан според IEC 62271‑102; сертификат за типово изпитание от ASTA — по искане |
Опции
Моторизиран привод AC/DC 110 V или 220 V | епоксидно инкапсулиран датчик за положение | допълнителни помощни контакти | комплект за заключване с ключ | удължен работен вал | смазка за ниски температури за климатични изпълнения според GOST 15150 | сертификация за типово изпитание от ASTA | персонализирана монтажна конструкция за нестандартни панели
ПРЕДПРОДАЖНО ИЗБИРАНЕ
— Преглед на приложението спрямо вашите изисквания: номинален ток, прекъсваща способност, последователност на работа и очаквана честота на превключване.
— Съвместимост при модернизация и замяна. Изпратете ни модела на съществуващото устройство, разстоянието между полюсите и монтажните размери — ще потвърдим взаимозаменяемостта преди поръчката.
— Проверка за електропреносна мрежа: клас 12 kV за мрежи 10 kV (Русия/СНД) и 11 kV (Близкият изток/Африка); клас 24 kV за мрежи 20 kV и 22 kV; клас 40,5 kV за мрежи 35 kV. Доставката за Саудитска Арабия е проверена за честота 60 Hz.
- Конфигурация на намотката, двигателя и допълнителните контакти, определена според вашето контролно напрежение (AC/DC 110 V или 220 V) и изискванията за интерфейс с SCADA.
- Варианти за работа при ниски температури с мазилка, подходяща за студени условия, и антикондензационно подгряване за зимна експлоатация в страните от СНГ.
ДОСТЪП ДО ПАЗАР И ДОКУМЕНТАЦИЯ
- Протоколи от типови изпитания според IEC 62271-100 / IEC 62271-102 / IEC 62271-103, когато е приложимо, предоставяни заедно с пратката.
- Третостранна сертификация (KEMA, ASTA, CESI, TUV) – достъпна там, където търговите документи изискват свидетелствани доказателства вместо само доклад от производителя.
- Поддръжка за сертифициране според SASO SABER, SONCAP, KEBS PVoC, ICIGI и GOST R, включително класификация по кодове на Хармонизираната система (HS-code); в Нигерия са задължителни 10-цифрени HS кодове от март 2025 г.
ИЗПИТВАНИЯ И ДОСТАВКА
- 100% рутинни изпитвания преди изпращане: изпитване на устойчивост при промишлена честота, съпротива на контактите, механична характеристична крива, времеви тест и проверка на допълнителната верига.
- Индивидуален протокол от изпитанията се предоставя за всеки серийнен номер.
- Експортно опаковане със силикагел и влагозащитна преграда; палетирано за консолидирани пратки.
- Документация: доклад за рутинни изпитания, сертификат за типови изпитания, чертеж на размерите, схема на електрическата връзка, ръководство за експлоатация и поддръжка, списък на резервните части.
Следпродажбени
- Ръководство за монтаж и пускане в експлоатация, дистанционна поддръжка или изпращане на инженер.
- Обучение по поддръжка, обхващащо проверка на механизма, измерване на износването на контактите и изпитване на цялостта на вакуумните прекъсвачи.
- Резервни части за износ (бойлери, контакти, компоненти на механизма) се съхраняват на склад за бързо заместване.
- Технически отговор в рамките на 24 часа; многоезични ръководства на английски, руски, френски и арабски език.
- Гаранция: 18 месеца от доставката или 12 месеца от пускането в експлоатация, в зависимост от това кой срок изтече по-рано.
ТИПОВИ ИЗПИТВАНИЯ
- Подложени на типови изпитания според приложимия стандарт IEC — IEC 62271-100 за прекъсвачи, IEC 62271-102 за заземителни ключове и разединители, IEC 62271-103 за товарни прекъсвачи.
- Потвърдено за номинална кратковременна прекъсваща и включваща способност, кратковременна токова устойчивост, устойчивост на промишлена честота и гръмовен импулс, повишаване на температурата и механична издръжливост при пълната номинална работна последователност.
- Сертифициране от трета страна от KEMA, ASTA, CESI или TUV е налично там, където търговата документация изисква наблюдени доказателства.
КОНТРОЛ НА ВАКУУМНИЯ ПРЕКЪСВАЧ (когато е приложим)
- Всеки прекъсвач се подлага на тест за вакуумна цялостност преди монтаж; деградацията на вакуума е доминиращият начин на повреда при вакуумни прекъсвачи и не е видима външно след инсталиране.
- Ходът на контактите, преходният ход и допустимото износване на контактите се измерват и регистрират за всеки полюс.
- Прекъсвачите се доставят единствено от квалифицирани производители с проследимост по партиди.
Инспекция по време на производството
- Изолационните компоненти се подлагат на тест за частични разряди преди монтаж.
- Силата на пружината в механизма и характеристиката на зареждане се проверяват спрямо спецификацията.
- Разстоянието между центровете на полюсите и размерите на монтажния интерфейс се проверяват спрямо чертежа — критично за възможността за замяна при ретрофит.
- Дебелина на галваничното покритие върху контактите, провеждащи ток, проверена за всяка партида.
РУТИННИ ИЗПИТВАНИЯ – 100 %, БЕЗ ВЗЕМАНЕ НА ПРОБИ
- Изпитване на устойчивостта към напрежение с промишлена честота между отворените контакти и земя.
- Измерване на съпротивлението на контакта в главната верига.
- Механична характеристична крива: време за затваряне, време за отваряне, подскок на контактите и едновременност на трите фази.
- Функциониране на задвижващия механизъм при минимално, номинално и максимално контролно напрежение – устройство, което работи само при номинално напрежение, ще се повреди по време на реално нарушение, когато напрежението на акумулатора в станцията спадне.
- Проверка на непрекъснатостта и сигнализацията на положението на помощните превключватели.
- Серийни рутинни изпитателни доклади се издават за всяко устройство.
ПРОИЗХОДНОСТ И СИСТЕМА
- Система за управление на качеството ISO 9001.
- Сериен номер с проследимост към партията на вакуумния прекъсвач, партията на механизма и партията на изолационните компоненти.
- Протоколите от изпитванията се запазват през целия период на гаранция и са достъпни по искане.
ЕКОЛОГИЧНА КВАЛИФИКАЦИЯ
Когато условията в дестинационната среда надхвърлят референтните условия на IEC, ние извършваме квалификация спрямо тях: проверка на повишаването на температурата при висока околна температура за употреба в региона на Персийския залив, изпитване на солената мъгла за крайбрежни обекти и проверка на работата при ниски температури със смазочни материали, подходящи за ниски температури, за климатични версии според GOST 15150.
