KYN28A-12 Изтегляемо метално обвърнато разпределително табло
KYN28A-12 (също записвана като KYN28-12) е вътрешно бронирано извличаемо превключващо устройство с метално ограждение за променлив ток, проектирано за трифазни системи с променлив ток при номинални напрежения 3,6 kV, 7,2 kV и 12 kV (50/60 Hz). Конструирано строго според IEC 62271-200 и IEC 62271-100, то е стандартният индустриален избор за електроцентрали, промишлени системи за разпределение на електроенергия и обекти за възобновяема енергия в Близкия изток.
Разпределителното табло използва напълно компартиментиран метален корпус, разделен на четири изолирани камери: камерата за шини, камерата за прекъсвач, кабелната камера и камерата за нисконапрежени инструменти. Тази архитектура с четири компартимента предотвратява разпространението на повреди и позволява безопасно поддръжка, докато съседните панели остават под напрежение.
- Общ преглед
- Приложения
- Технически данни
- Услуги
- Контрол на качеството
- Препоръчани продукти
KYN28-12A извадимо метално обвързано оборудване за средно напрежение – 12 kV
KYN28-12 (също обозначен като KYN28A-12) е вътрешно бронирано извадимо превключващо оборудване с метално ограждание за променлив ток, предназначено за трифазни системи с номинални напрежения 3,6 kV, 7,2 kV и 12 kV при честота 50 Hz или 60 Hz. Изпълнен според IEC 62271-200 и IEC 62271-100, той е най-широко разпространеният среднонапрежен панел в електроподстанции на енергийни компании, индустриални разпределителни мрежи и инсталации за възобновяема енергия в Близкия изток, Африка, Русия и Източна Европа.

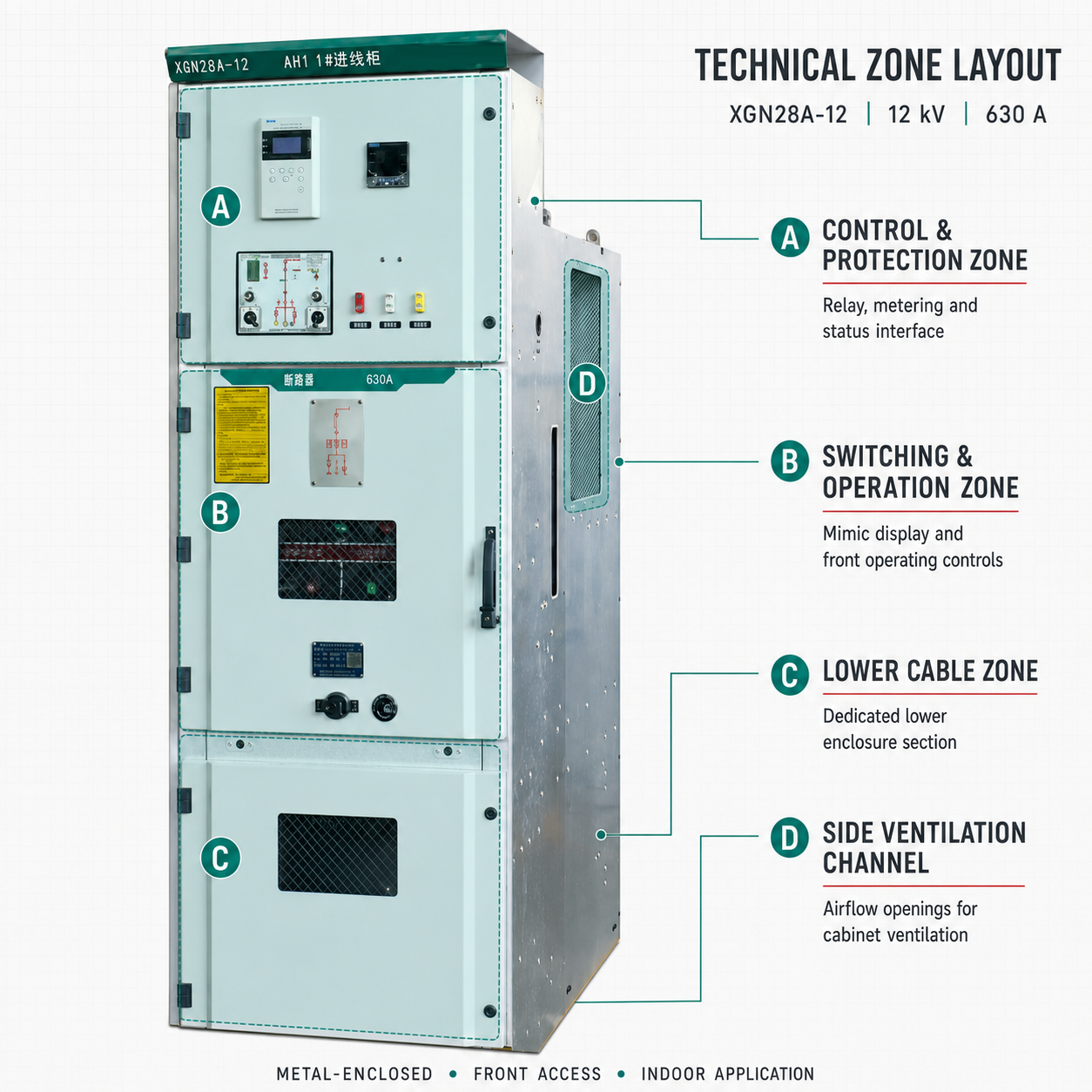

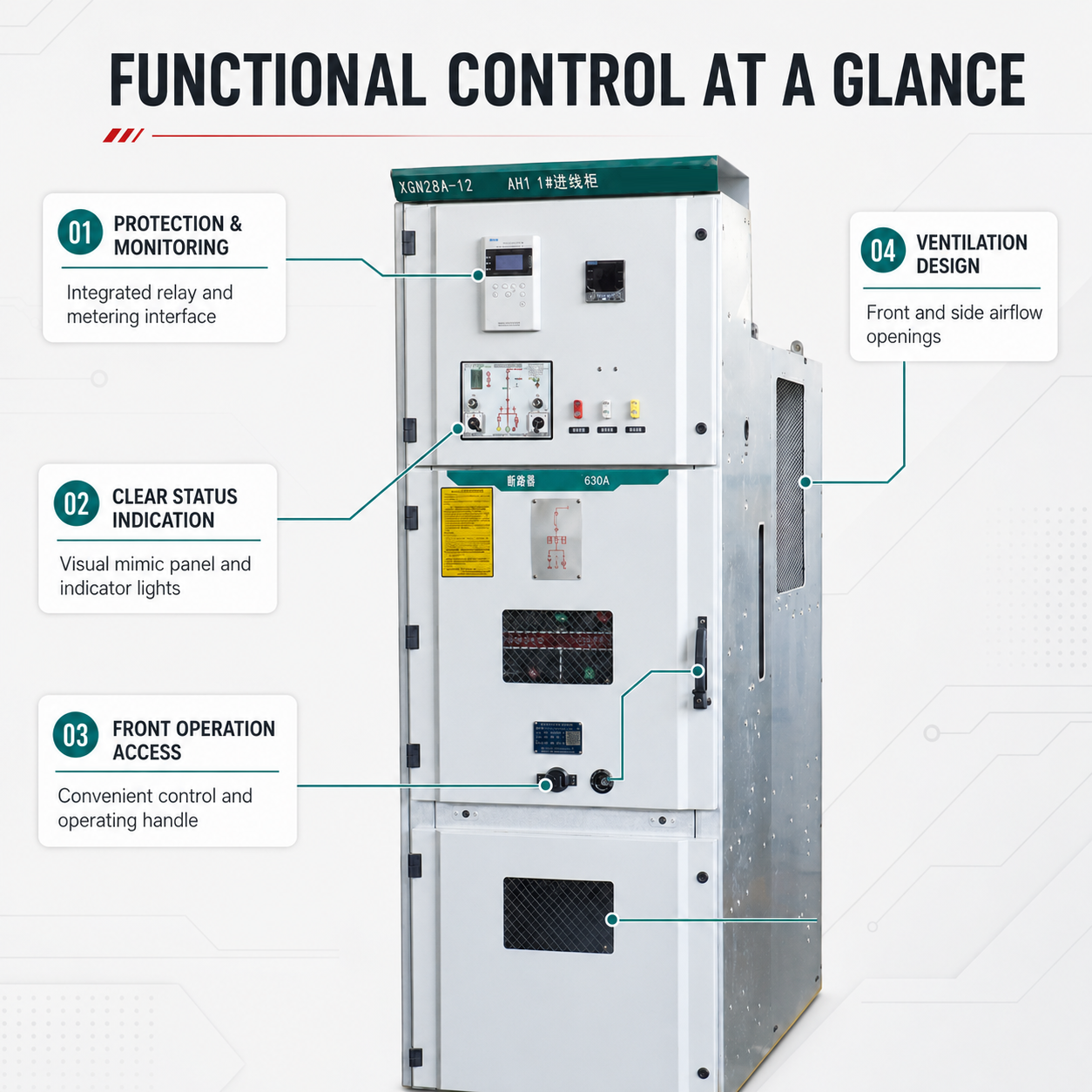

АРХИТЕКТУРА С ЧЕТИРИ КОМПАРТМЕНТА
Корпусът е разделен чрез заземени метални прегради на четири изолирани отсека – шини, прекъсвач, кабел и нисковолтови уреди. Това е това, което отличава истинската металнообвивна конструкция от по-евтините металнообгърнати панели: повреда в един отсек не може да се разпространи към следващия, а екип за поддръжка може да работи в кабелния отсек, докато шините остават под напрежение. Това също е предварително условие за класификация на вътрешна дъга, тъй като пътят за релаксация на налягането е проектиран отсек по отсек.
ПРЕКЪСВАЧ С ИЗВЛАЧИМ ПОДВИЖЕН ПЛАТФОРМЕН БЛОК
Вакуумният прекъсвач се монтира върху ръчен телескопичен количков механизъм с три определени положения – експлоатационно, тестово и изолирано. Прекъсвачът може да се премести в тестово положение и да се използва за проверка на защитата, докато главните контакти са изолирани, или може напълно да се извади и замени за по-малко от час, без да се изключва шината. Механичната блокировка гарантира безопасна последователност чрез хардуер, а не чрез процедура: прекъсвачът не може да се премести в работно положение, докато заземяващият прекъсвач е затворен; заземяващият прекъсвач не може да се затвори, докато прекъсвачът е затворен; и вратата на кабелния отсек не може да се отвори, преди веригата да бъде заземена.
СПЕЦИФИЦИРАНО ЗА ЦЕЛЕВАТА ЕЛЕКТРОСЕТ
- Близкият изток и Африка: 11 kV мрежи. Проектите на Saudi Arabian SEC са верифицирани за 60 Hz; всички останали пазари в региона работят при 50 Hz.
- Русия и СНГ: 10 kV мрежи, налични в климатични версии според ГОСТ 15150 с антикондензационно отопление и смазка за механизми, подходяща за ниски температури.
- Източна Европа: 10 kV мрежи според хармонизираната норма EN 62271-200.
IEC класифицира това оборудване за работа при температура на околната среда +40 °C. Подстанциите в Персийския залив обикновено работят при 50–55 °C, затова предоставяме изчисление за намаляване на мощността и, когато е необходимо, увеличена напречна секция на шините или принудително вентилиране, вместо да допуснем панелът да работи при температурен подем, надвишаващ потвърдените граници.
Конфигурация
Панелите за вход, разделяне на шините, вертикално свързване на шините, отводи, измервателни трансформатори и метриране се комбинират в пълна серия. Стандартната степен на защита е IP4X, а IP54 е достъпна за прашни и крайбрежни обекти. Панелът приема телескопични механизми за прекъсвачи VS1-12, VD4 и 3AH5, което позволява стандартизация в смесена инсталирана база.
Основни приложения
- Вторични разпределителни подстанции на електроснабдителни мрежи с номинално напрежение 10 kV и 11 kV — най-масовото приложение във всички четири целеви региона.
- Основни входни и отводни разпределителни табла за промишлени предприятия: циментови, стоманени, минни, текстилни и за преработка на храни.
- Електрозахранващи разпределителни системи за нефт, газ и петрохимически обекти, включително наземни преработвателни съоръжения и резервоарни ферми.
- Обекти за пречистване на вода и десалация — значим сегмент в Саудитска Арабия, ОАЕ, Кувейт и Катар.
– Среднонапрежени събиращи подстанции за слънчеви фотоволтаични и вятърни електроцентрали, които захранват точката за свързване към мрежата.
– Подстанции за търговски високи сгради, болници, летища и центрове за обработка на данни, където според електрическия документ за безопасност се изисква компартиментализиран панел.
– Превключване при стъпеново повишаване на напрежението за възобновяема и собствена генерация.
ТИПИЧНИ ФУНКЦИИ НА ПАНЕЛА
Панел за входящо захранване с уреди за измерване и защита; панел за разделяне на шините за работа с разделени шини; панели за изходни фидери към трансформатори, електродвигатели и вторични разпределителни устройства; панел с напреженски трансформатори и предпазители срещу пренапрежения; кабинет за измерване за комерсиално отчитане.
Регионално съответствие
– Саудитска Арабия, ОАЕ, Катар, Куваит, Оман, Ирак: 11 kV разпределителна мрежа; висока температура на околната среда и въздушна прах са основните проектни фактори. Проектите в Саудитска Арабия изискват потвърждение за работа на честота 60 Hz.
– Нигерия, Кения, Гана, Танзания, Уганда, Южна Африка: 11 kV разпределителна мрежа с големи колебания в мрежовото напрежение и ограничена местна способност за поддръжка, което прави надеждността на блокировките и наличността на резервни части решаващи.
- Русия, Казахстан, Беларус и СНД: мрежи 10 kV, често с изолирана или резонансно заземена неутрална точка, което изисква подходящ подбор на коефициент на напрежение за VT и сертифициране за работа при ниски температури.
- Полша, Румъния, България, Унгария, Сърбия: мрежи 10 kV според EN 62271-200.
Не подходит за
Директна външна инсталация без сграда или контейнеризирана защита и приложения над 12 kV – посочете KYN28-24 за мрежи 20 kV и 22 kV или клас 40,5 kV за системи 35 kV.
ТЕХНИЧЕСКИ ДАННИ – KYN28-12 / KYN28A-12
| КАТЕГОРИЯ | Артикул | Спецификация |
| Съответствие | Стандарти | IEC 62271-200, IEC 62271-100, GB/T 11022 |
| Electrical Ratings | Номинално Напрежение | 12 kV (по желание 3,6 kV / 7,2 kV) |
| Номинална Честота | 50 Hz / 60 Hz | |
| Устойчивост при промишлена честота (1 мин.) | 42 kV | |
| Импулсно устойчивост при гръмотевичен разряд (BIL) | 75 kV връхна стойност | |
| Номинален нормален ток – шина | 1250 / 1600 / 2000 / 2500 / 3150 / 4000 A | |
| Номинален нормален ток – отвод | 630 / 1250 / 1600 A | |
| Ток за прекъсване на късо съединение | 25 кА / 31,5 кА | |
| Ток при късо съединение | 63 kA / 80 kA връхна стойност | |
| Ток на кратковременна издръжливост | 25 kA / 31,5 kA за 4 s | |
| Ред на работа | O – 0,3 s – CO – 180 s – CO | |
| Строителство | Степен на защита | Стандарт IP4X; по избор IP54 |
| Класификация при вътрешна дъга | IAC A FL (според IEC 62271-200) | |
| Ограждение | Стомана със студено валцуване, с прашково покритие RAL 7035 | |
| Материал на шината | Мед; по избор оловно-касиево покритие | |
| Отделения | Шина / прекъсвач / кабел / ниско напрежение инструмент | |
| Съвместимост с прекъсвачи | VS1-12, VD4-12 (ABB), 3AH5 (Siemens) | |
| Вход за кабел | Стандартен долен вход; горен вход по избор | |
| Размери | Широчина на панела | 800 мм (≤1250 A) / 1000 мм (≥1600 A) |
| Височина на панела | 2200 мм | |
| Дълбочина на панела | 1500 mm | |
| Тегло (приблизително) | 800–1200 кг на панел | |
| Условия за обслужване | Температура на околната среда | −10 °C до +40 °C; до +55 °C при намаляване на мощността |
| Височина | стандартно до 1000 м; до 2000 м по заявка | |
| Относителна влажност | Средно дневно ≤95 % | |
| Сейсмична квалификация | По заявка |
Опции
Подобрение на корпуса до IP54 | нагревател и термостат за предотвратяване на кондензация | принудителна вентилация за висока околна температура | откриване на дъгови повреди и бързо изключване | моторизирано изваждане за дистанционно управление | климатична версия според ГОСТ 15150 (UHL) за доставки в СНД | проверка за 60 Hz за Саудитска Арабия | шини с калайно покритие | удължена кабелна камера за множество кабели на фаза
ИНЖЕНЕРНИ УСЛУГИ ПРЕДИ ПРОДАЖБАТА
- Преглед на еднолинейната схема и разработване на график за панелите въз основа на вашия списък с натоварвания.
- Избор на оборудване, проверен спрямо мрежата в дестинацията: 11 kV / 13,8 kV / 22 kV / 33 kV (Близкият изток, Африка), 6 kV / 10 kV / 35 kV (Русия и СНГ), 10 kV / 20 kV / 35 kV (Източна Европа). Проектите в Саудитска Арабия се проектират и проверяват при честота 60 Hz.
- Проучване на амбиентното намаляване на мощността. IEC 62271-1 определя номиналните стойности на оборудването при +40 °C; ние преизчисляваме непрекъснатия ток за условията в залива при 50–55 °C или доставяме климатични версии според GOST 15150 (UHL1 до –60 °C) за обекти в СНГ.
- Проверка на токовете при късо съединение и координация на защитата спрямо аварийния ток на горното ниво на вашата мрежа.
- 2D/3D чертежи на общото разположение, основи и разположение на кабелните влезли преди одобряване за производство.
ДОСТЪП ДО ПАЗАР И ДОКУМЕНТАЦИЯ
Подготвяме техническия досиет, който стои зад одобрението и обикновено е най-продължителният елемент по критичния път на проекта:
- Саудитска Арабия: сертификат за продукт SASO / SABER (PCoC) и сертификат за всяка доставка (SCoC); поддръжка за одобрение на материали от SEC и наблюдена фабрична приемна проба.
- ОАЕ / Катар / Кувейт / Оман: документационни пакети за регистрация на доставчици в DEWA, одобрение на материали от KAHRAMAA, представяне на документи в MEW и одобрение на продукти от Oman DCRP (задължително от 2018 г.).
- Ирак: сертификат за съответствие ICIGI чрез инспекционни органи, назначени от COSQC.
- Африка: сертификати SONCAP PC и SC за Нигерия, KEBS PVoC (път A/B/C) за Кения, сертификати TBS / UNBS / GSA на други места. Инспекция преди изпращане и запечатване на контейнери се координират с назначеното агенство.
- Русия и СНГ: сертификация GOST R за оборудване за средно напрежение, с поддръжка от упълномощен представител на ЕАЕС.
Забележка: Първоначалното одобрение от електроснабдителна компания обикновено отнема от 2 до 12 месеца, в зависимост от съответния орган. Започнете този процес паралелно с оформянето на поръчката, а не след нея.
ФАБРИЧНО ПРИЕМАНЕ И ДОСТАВКА
- Рутинни изпитания на всеки панел според IEC 62271-200: изпитание при честота на захранването, съпротивление на главната верига, механична експлоатация, проверка на блокировките, функциониране на помощните вериги.
- Фабричен приемен тест (FAT), наблюдаван от клиента или трета страна (SGS, BV, TUV, Intertek), по искане. Проектите на Саудитската SEC изискват FAT, наблюдаван от инженер на SEC.
- Мореходно експортно опаковане: дървена кутия от фанера, силикагел, влагозащитна преграда, индикатори за удар и наклон за средноволтовите съоръжения.
- Комплект документация: протоколи от изпитания, сертификати за типови изпитания, общ вид и схематични чертежи, ръководство за експлоатация и поддръжка (O&M), списък на резервните части, списък на опаковката. Ръководствата са налични на английски, руски, френски и арабски език.
Следпродажбени
- Надзор при пускане в експлоатация и насочване за монтаж на място – дистанционно или чрез изпращане на инженер.
- Обучение на оператори и технически персонал за поддръжка – на място или онлайн.
- Препоръчителен списък на резервни части за два години, цитиран заедно с поръчката – най-ефективният начин да се избегнат продължителни прекъсвания в пазари, където местните резервни части не са налични.
- Технически отговор в рамките на 24 часа; консумативни резервни части (контакти, изолатори, намотки, механизми) се държат на склад за бързо изпращане.
- Гаранция: 18 месеца от доставката или 12 месеца от пускането в експлоатация, в зависимост от това кое изтича по-рано. Разширени гаранционни срокове могат да се обсъждат за рамкови споразумения.
ПРОВЕРКА НА ДИЗАЙНА И ТИПОВИ ИЗПИТВАНИЯ
- Изпитан тип според IEC 62271-200 за променливотокови метално окачени разпределителни уредби: устойчивост при промишлена честота и гръмовен импулс, устойчивост при кратковременен и връхов ток, повишаване на температурата, способност за затваряне и прекъсване, механична издръжливост и степен на защита.
- Класификация на вътрешна дъга (IAC) потвърдена чрез изпитване; клапи за релаксация на налягането и отводни канали са доказали своята ефективност при съдържане на дъгата и защита на оператора. Това е отделна квалификация от диелектричната устойчивост и трябва да се посочва изрично в търговите документи.
- Достъпни са независими типови изпитателни доклади от KEMA, ASTA, CESI или TUV. Обърнете внимание, че сертификатът на ASTA се подписва от наблюдател на ASTA, който поема отговорност за доклада; поради това търговските и EPC поръчки го третират по-различно от собствените изпитателни протоколи на производителя.
Контрол на постъпващите материали
- Вакуумни прекъсвачи, задвижващи механизми, релета за защита и измервателни трансформатори се приемат само от квалифицирани доставчици със сертификат за съответствие.
- Медната шина се проверява за проводимост, напречното сечение и дебелината на поцинкованото покритие.
- Компонентите от епоксидна изолация се подлагат на частичен разряд при получаването им.
- Дебелината на стоманената ламарина и дебелината на праховото покритие се проверяват за всяка партида; стандартно оформление RAL 7035.
Инспекция по време на производството
- След изработката се извършва проверка на размерите и правилността на формата на корпуса.
- Затегането на шините се проверява с калибрирани ключове и се документира за всеки връзък.
- Електрическата инсталация се проверява точка по точка спрямо одобрената схема преди включване.
- Последователността на механичните блокировки се потвърждава за всеки панел: прекъсвачът не може да бъде вмъкнат, ако заземяващият прекъсвач е затворен; заземяващият прекъсвач не може да бъде затворен, ако прекъсвачът е затворен; вратата на кабелния отсек не може да се отвори, освен ако системата не е заземена.
СТАНДАРТНИ ИЗПИТВАНИЯ — ЗА ВСЕКИ ПАНЕЛ, БЕЗ ИЗБОР НА ПРОБИ
- Изпитване на устойчивост на напрежение при промишлена честота за основната и помощната верига.
- Измерване на съпротивлението на главната верига и сравнение с проектната базова стойност.
- Изпитание на механичната работа чрез пълната последователност Сервиз / Изпитание / Изолирано.
- Изпитание на функциите за защита и управление, включително отваряне и затваряне чрез релето.
- Проверка на степента на защита и лаковото покритие.
- На всеки панел се издава сериен отчет за рутинни изпитания.
ПРОИЗХОДНОСТ И СИСТЕМА
- Система за управление на качеството ISO 9001.
- Проследяване по серийния номер от готовия панел до вакуумния прекъсвач, механизма и партидата на компонентите за изолация.
- Записите от изпитанията се запазват и могат да бъдат възстановени през целия период на гаранция и след него, което е важно, когато електроснабдителна компания повдигне въпрос години след въвеждането в експлоатация.
ЕКОЛОГИЧНА КВАЛИФИКАЦИЯ
Стандартните IEC номинали предполагат околна температура +40 °C. Когато целевата страна изисква по-високи стойности, ние извършваме съответната верификация: тестване на температурно повишение при по-висока околна температура за проекти в Персийския залив, тестване със солен разпръснат спрей за крайбрежни инсталации и климатични версии според ГОСТ 15150 с функционална проверка при ниски температури за разграждане в СНД.
