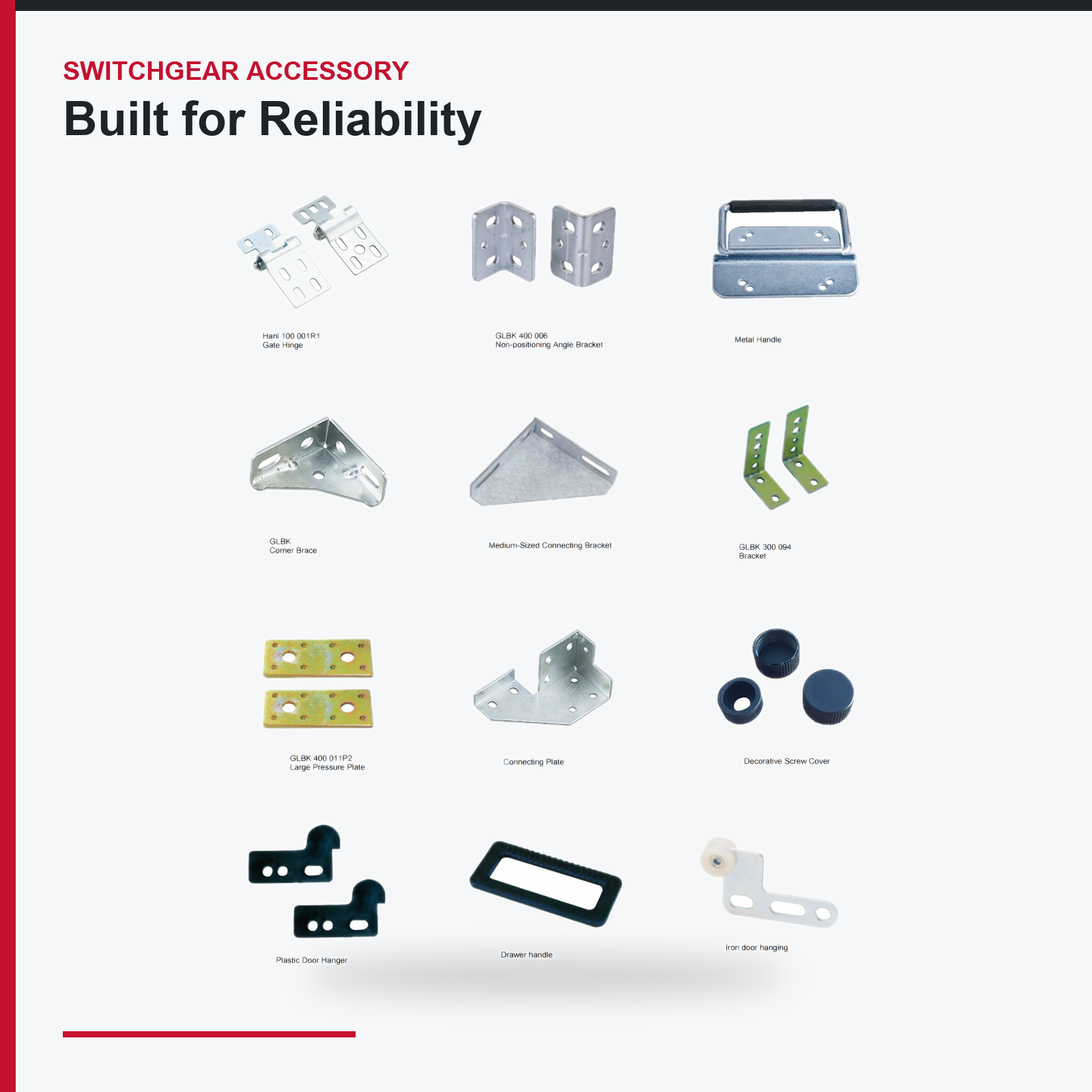

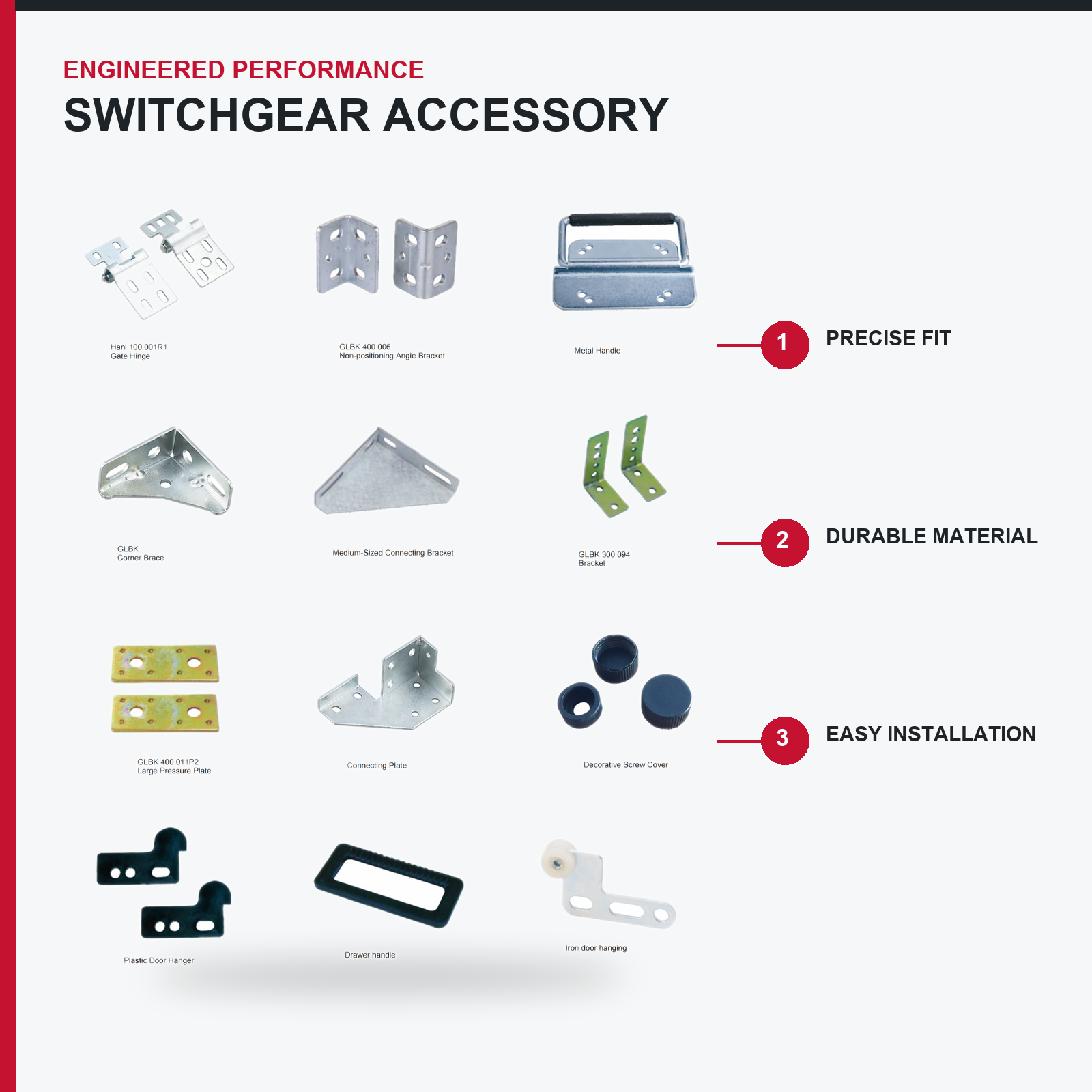

ملحقات الخزائن الكهربائية - نطاق كامل من الأجزاء الميكانيكية من مورِّد واحد
وهذا ما تبقى من الخزانة: المفاصل، الحشوات، ألواح التوصيلات، ألواح التثبيت، الأغطية الزخرفية، السكك الحديدية القياسية (DIN rail)، قنوات التوصيلات الكهربائية، براغي التأريض وحبال التأريض، القواعد السفلية، جيوب المستندات، مجموعات التهوية، السخانات والثرموستات. وبصورة منفردة، لا تثير أيٌّ منها اهتمامًا خاصًّا. أما مجتمعةً، فهي ما يحوّل الصفائح المعدنية إلى لوحة توزيع كهربائية، وهي الفئة التي تُبطئ غالبًا دفعة الإنتاج.
المشكلة الحقيقية التي يحلّها هذا المنتج
اطلب من مُركِّب لوحة كهربائية في لاغوس أو القاهرة أو نيروبي أو باكو أو بوخارست ما الذي يُبطئ عمله، وغالبًا لن يكون الجواب هو القاطع. بل السبب هو أنهم يشترون المعدات من ستة مورِّدين مختلفين، والمحور الذي وصل لا يتطابق مع سماكة الباب، وشكل الحشية لا يناسب الحافة، واللوحة المُحكمة مثقوبة لمجموعة مختلفة من المواسير المُحكمة. وكل عنصر رخيصٌ بحد ذاته، لكن كل عدم تطابقٍ يكلِّف يومًا كاملًا.
نصنع أكثر من ٢٠٠٠ مكوِّن خاص بتجهيزات التحكم الكهربائي، ووراء هذه المكونات أكثر من ٣٨ براءة اختراع، وهذه الفئة تشكِّل جزءًا كبيرًا من ذلك العدد، ولنفس السبب بالضبط: مورِّد واحد، قائمة تعبئة واحدة، حاوية واحدة، وأجزاء مصمَّمة لتتوافق مع بعضها البعض.
لماذا يتعلَّق هذا أيضًا بمسألة الجودة، وليس فقط باللوجستيات؟
ثلاثة من هذه العناصر الصغيرة تُحدِّد ما إذا كان الغلاف يحقِّق تصنيفه المطلوب. الحشية — وهي شريط رغويٌّ يتصلَّب ويتشقَّق خلال سنة واحدة تحت حرارة الخليج أو أشعة الشمس الأفريقية، بينما تحافظ الحشية المصنوعة من البولي يوريثان والمُصبوبة بقطعة واحدة على خاصية الانضغاط طوال عمر اللوحة. المفصّل — فالمفصّل غير المُصنَّف بسعة كافية على بابٍ محمَّلٍ يؤدي إلى انحناء الباب، ما يُفسد إحكام الحشية على الحافة العلوية. أما التأريض، فيجب أن يتمَّ عبر سلك توصيل مرنٍ (حبل مجدول) عند الأبواب المزودة بمعدات، ولا يُعتمد عليه عبر المفصّل وحده، وهو نقطة تفتيش قياسية.
ما نزوده

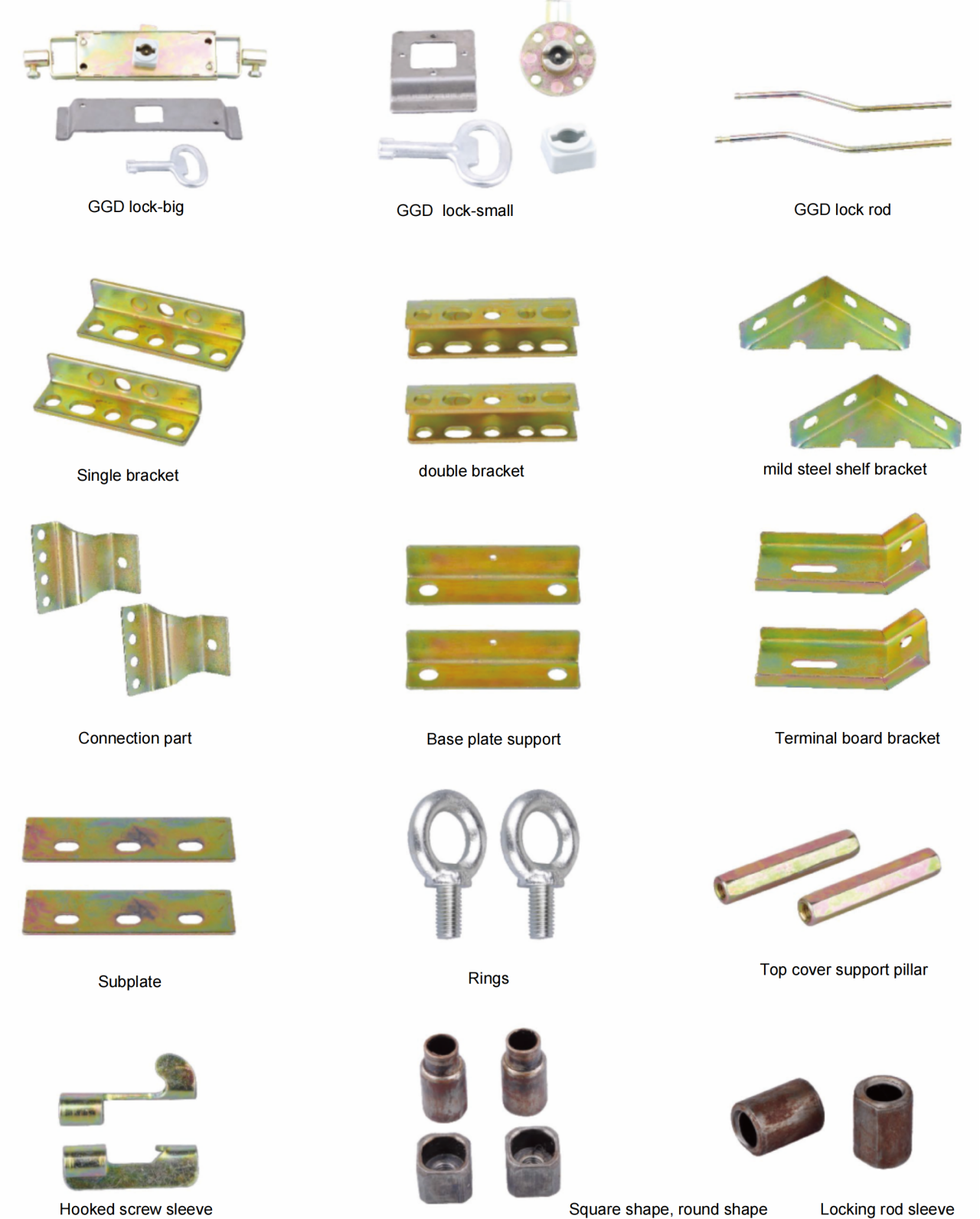

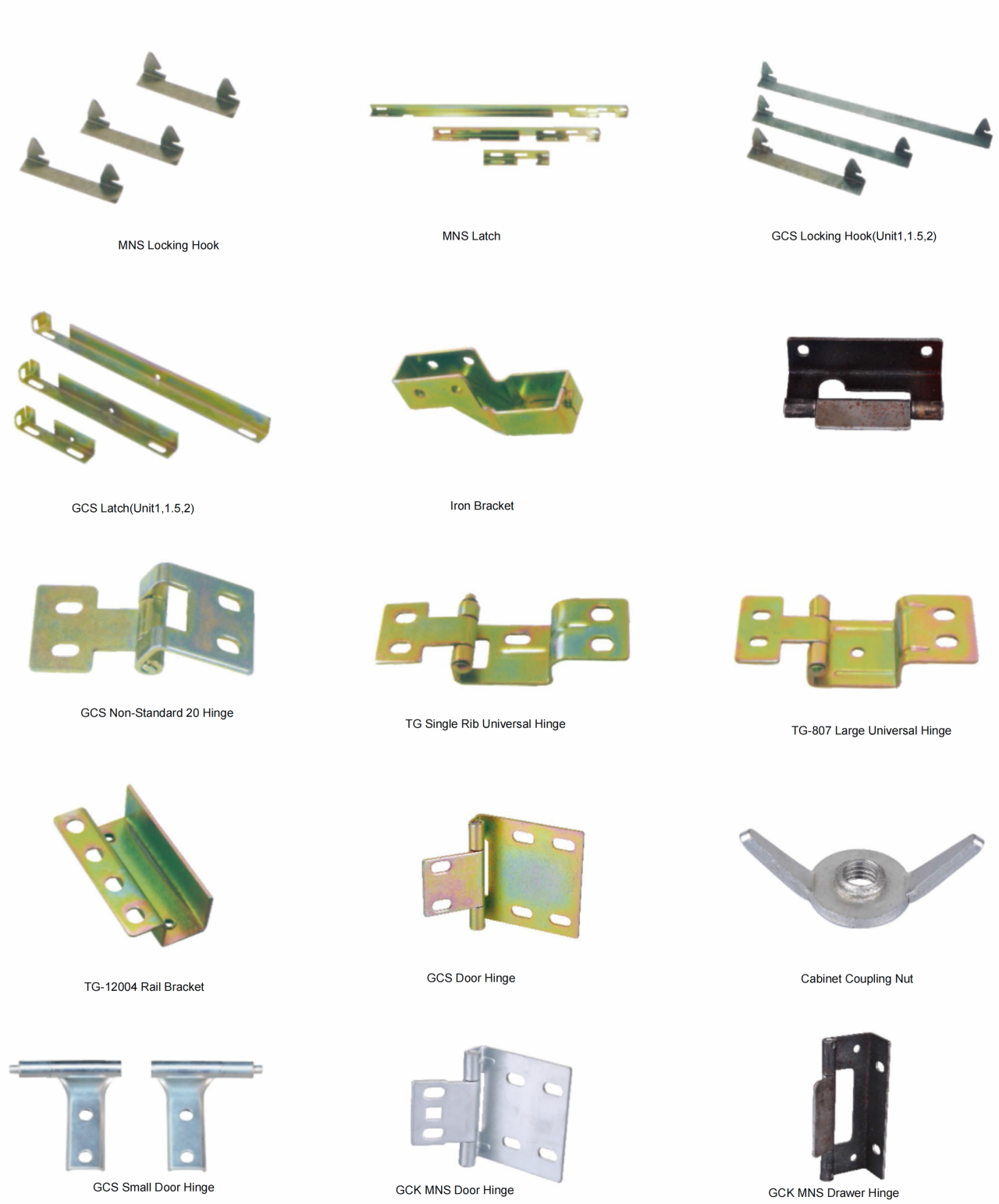

مفصلات مخفية وخارجية من 90 إلى 180 درجة من الفولاذ والفولاذ المقاوم للصدأ؛ سدادات مصبوبة ومشكلة بملف واحد في عدة تصميمات؛ صفائح الغلاف عادية ومثقبة ومقطوعة؛ صفائح التثبيت مغلفنة ومطلية بالمسحوق بعمق قابل للتعديل؛ الدروع وصفائح التغطية؛ سكك دين 35 مم؛ قنوات PVC مفتوحة؛ مسامير الأرضية، والقضبان، والشراشير؛ القواعد بارتفاع 100 و200 مم؛ جيوب المستندات؛ فتحات تهوية مع مرشحات، ومراوح ترموستاتية، وسخانات مضادة لتكاثف، وأضواء داخلية
اشتره كمجموعة
لعملاء CKD نقوم بتوفير مجموعة المكونات الميكانيكية لنوع معين من الخزائن كرقم جزء واحد مقابل رسم GA، حتى لا ينقص أي شيء في يوم التجميع. هذا هو الفرق بين التجميع المحلي الذي يعمل والتجميع المحلي الذي يتوقف.
الاستخدامات الرئيسية
- تركيب كامل للمكونات الميكانيكية لخزائن التوزيع GGD وGCK وGCS وMNS وXL-21.
- مكونات ميكانيكية لصندوق توزيع JXF وعمود التغذية.
- توريد مجموعة CKD لمصنعي اللوحات الذين يقومون بالتجميع المحلي وفقًا لرسوماتنا.
- خزائن التحكم في الآلات وخزائن المعدات الأصلية.
- خزائن الاتصالات السلكية واللاسلكية وغرف البيانات والمعدات.
- مخزون للتحديث والتصليح والصيانة في المنشآت القائمة.
- نطاق المخزون لدى الموزعين المخصص لتجار ورش تصنيع اللوحات الكهربائية.
ما الذي يحتويه عادةً طقم تجهيزات الخزانة؟
المفاصل وملحقات تثبيتها؛ حشوة الباب بالشكل والطول المناسبين؛ مجموعة القفل والمقبض؛ الحبل النحاسي للتوصيل بالأرضية وبرغي توصيل الباب بالأرضية؛ لوحة التثبيت مع الدعامات القابلة للضبط؛ لوحة الفتحات مع ترتيبات إدخال الكابلات؛ السكة القياسية (DIN rail) والقناة المعدنية المقطوعة بالطول المطلوب؛ الغطاء الواقي (escutcheon) ولوحات التغطية؛ القاعدة السفلية (plinth)؛ جيب المستندات؛ اللوحة التعريفية والملصقات الخاصة بالدوائر الكهربائية؛ مجموعة التهوية أو التسخين عند الحاجة إلى ذلك بسبب ظروف البيئة.
الملاءمة الإقليمية
- الشرق الأوسط: الأشعة فوق البنفسجية والحرارة تُتلف الحشوات الرديئة والأجزاء البوليمرية خلال موسم واحد فقط. لذا يجب تحديد حشوات مُصنَّعة مقاومة للأشعة فوق البنفسجية، وللخزائن الخارجية يُضاف إليها غطاء واقي من أشعة الشمس، وتوفير تهوية بشبكة مضادة للحشرات، وتسخين مضاد للتكثف حيث يؤدي التباين الكبير بين درجات الحرارة نهارًا وليلًا إلى تكوُّن ضباب داخلي.
- إفريقيا: دخول الغبار والتآكل الساحلي يُحدِّدان ما إذا كان العميل سيشتري مجددًا. ونوعية الحشوات وسماكة الطلاء هما البندان اللذان يستحقان الدفع مقابلهما؛ أما المفاصل والأجهزة المصنوعة من الفولاذ المقاوم للصدأ فتُوصى بها في المواقع الساحلية.
- روسيا ودول رابطة الدول المستقلة: مركب حشوات مصمم للمناخ البارد، ويحافظ على مرونته عند درجات الحرارة المنخفضة، وتسخين مضاد للتَّكاثف، وأجهزة يمكن تشغيلها حتى وهي ترتدي القفازات.
- أوروبا الشرقية: وحدات تحمل علامة التوافق الأوروبي (CE) وفق المعيار EN 61439، حيث يتم التحقق من توصيل الباب بالأرض، والحفاظ على درجة الحماية (IP)، والحماية من الوصول إلى الأجزاء المشحونة كجزءٍ من تركيب الوحدة.
غير مناسب لـ
أغلفة المناطق الخطرة التي تتطلب مكونات معتمدة للاستخدام في البيئات المتفجرة (Ex). ووحدات مقاومة للحريق تتطلب أجهزة معتمدة.
البيانات التقنية — إكسسوارات خزائن الكهرباء
المطابقة: IEC 61439-1، IEC 60529، IEC 62208 (الأغلفة الفارغة)
| الفئة | عنصر | تفاصيل المعلمة |
| مفصلات | الأنواع | مخفية، خارجية، قابلة للرفع، قابلة للضبط |
| زاوية الفتح | ٩٠ / ١٢٠ / ١٣٠ / ١٨٠ درجة | |
| المادة | سبائك الزنك المصبوبة بالقالب، أو الفولاذ، أو الفولاذ المقاوم للصدأ ٣٠٤ / ٣١٦ | |
| تقييم الحمل | ٢٠–١٢٠ كجم لكل زوج حسب النوع | |
| نطاق سماكة الباب | ١٫٠ - ٣٫٠ مم | |
| التشطيب | مطلي كروم، أو مغلف بالبودرة السوداء، أو من الفولاذ المقاوم للصدأ الطبيعي | |
| حشوات | الأنواع | بولي يوريثان مُصبَّب قطعة واحدة (مُ espum في الموقع)، وإي بي دي إم مُستخرج، وملفات خلوية ذات لاصق ظهري، وملفات حادة الحواف |
| أداء مقاومة الدخول | آي بي ٥٤ / آي بي ٦٥ / آي بي ٦٦ حسب نوع الملف وسحب الباب | |
| نطاق درجة الحرارة | من -٤٠°م إلى +١٠٠°م قياسيًّا؛ ومتوفر مركب خاص للمناخات الباردة | |
| مقاومة للأشعة فوق البنفسجية | درجات مستقرة لأغراض الأغلفة الخارجية | |
| مجموعة ضغط | منخفض، وقد تم التحقق منه على عينات الدفعة | |
| لوحات الغلايند | الأنواع | عادي، مثقوب مسبقًا، مقسَّم، وقابل للإزالة |
| المادة | فولاذ بسماكة ١٫٥ أو ٢٫٠ مم، أو ألمنيوم، أو فولاذ مقاوم للصدأ | |
| التشطيب | مغلفن أو مطلي بالبودرة لتتناسب مع الغلاف | |
| ختم | مزوَّد بختم مطاطي يُثبت على حافة الغلاف | |
| صفائح التثبيت | المادة | فولاذ بسماكة ٢٫٠ أو ٢٫٥ مم |
| التشطيب | مغلفن بالغمر الساخن أو مطلٍ بالزنك أو مطلي بالبودرة | |
| تعديل العمق | مجموعة دعائم تتيح تعديل العمق على درجات متدرجة | |
| إصدارات اختيارية | تتوافر إصدارات مثقبة وذات شقوق | |
| سكة دين والقناة الكهربائية | سكّة دين (DIN Rail) | سكة دين نوع TH35-7.5 وTH35-15 وفق المعيار EN 60715، مطلية بالزنك أو مصنوعة من الألمنيوم |
| صندوق التوصيل | بولي فينيل كلورايد مُشقوق، مقاوم للهب، عرضه من ٢٥ إلى ١٠٠ مم، مزوَّد بغطاء | |
| الملحقات | أقفال ربط الكابلات، ولف لولبي، وحماية الحواف | |
| أرضية | براغي التأريض | M6 / M8 / M10 مع واشحة مسننة وعلامة توضيحية |
| قضبان التأريض | نحاسية، مثقوبة، مزودة بعازلات داعمة | |
| حبل تأريض مجدول | نحاس مقصّب ومغلف بالقصدير، مرن، لربط الأبواب، مقاطع مقطعية ٦ / ١٠ / ١٦ مم² | |
| المتطلبات | يجب ربط الأبواب الحاملة لمعداتٍ بواسطة حبل تأريض مجدول مرن، وليس عبر المفصلة — وهي نقطة فحص قياسية | |
| تحكم مناخي | مكونات | فتحة تهوية ذات شبك لمكافحة الحشرات وفلتر غبار قابل للاستبدال؛ مجموعة مراوح حرارية: تيار متناوب ٢٣٠ فولت، خيارات تدفق الهواء؛ سخان مضاد للتَّكاثف: من ١٠ إلى ١٥٠ واط مع منظم حراري أو منظم رطوبة؛ إضاءة داخلية LED مع مفتاح باب |
| أجهزة أخرى | الملحقات | القواعد: ١٠٠ / ٢٠٠ مم، مع ألواح أمامية وجوانبية قابلة للإزالة؛ حلقات تغطية وصفائح سدّ لفتحات الأجهزة الوحدوية؛ جيب لوضع المستندات، وحوامل للوحات الأسماء، وملصقات تسمية الدوائر الكهربائية؛ عيون رفع ودعامات نقل؛ تثبيتات مقاومة للتلاعب |
| البيئة | درجة حرارة التشغيل | من −٤٠ °م إلى +١٠٠ °م حسب البند |
| رذاذ الملح | طلاء قياسي لمدّة ٩٦ ساعة، وطلاء محسّن لمدّة ٥٠٠ ساعة، وصلب لا يصدأ لمدّة ١٠٠٠ ساعة | |
| الارتفاع | حتى ٢٠٠٠ متر |
خيارات
مجموعة تجهيزات من الفولاذ المقاوم للصدأ مخصصة للتركيبات الساحلية ووحدات المعالجة
مجموعة حشوات ومواد تشحيم مُصمَّمة للمناخ البارد، مخصصة لروسيا ودول رابطة الدول المستقلة
كاملة من التجهيزات المجمعة وفق الرسم الهندسي العام الخاص بك تحت رقم جزء واحد
علامة تصنيع أصلية (OEM) وتغليف بعلامة تجارية خاصة
الأجزاء التي لا يمكن شراؤها محليًّا بشكلٍ موثوق
اسأل أي مُصنِّع لوحات تحكم في أسواقنا ما الذي يُبطئ دفعة إنتاجية فعليًّا، وغالبًا لا يكون القاطع هو السبب. بل إن الدعم المعدني للقضيب الناقل يصل مشقوقًا، أو المشبك لا يناسب حجم القضيب المحدَّد في الرسم الهندسي، أو المقبض لا يتوافق مع القفل، أو المفصلة لا تحمِل بابًا محملًا. ونحن نُصنِّع أكثر من ٢٠٠٠ عنصرٍ من هذه المكونات بأنفسنا، ووراءها أكثر من ٣٨ براءة اختراع، وذلك بالضبط لأن السوق المفتوح لا يوفِّرها باستمرار.
١. توريد كامل المدى من مصدر واحد
العوازل، وحوامل القضبان الناقلة، وأمشاط تثبيت الكابلات، والمفاصل، والأقفال، والمقابض، وآليات التشغيل، والتلامسات العازلة، ومسارات التثبيت، وتجهيزات الخزائن — كلُّها من مورد واحد، وقائمة تعبئة واحدة، وحاوية واحدة. وتتوقف بذلك عن متابعة ثمانية مورِّدين لتوريد خزانة واحدة.
٢. بيانات الأبعاد والرسومات التوضيحية للتجميع
يُرفق بكل جزء رسم هندسي مُحدَّد الأبعاد، وجداول توافق القضيب أو اللوحة، وقيمة عزم الشد، ومواصفات المادة. وبذلك يستطيع مصمِّمك تخطيط غرفة القضيب الناقل دون الحاجة إلى طلب عيّنات أولية.
٣. أنظمة متناسقة، وليس عناصر منفردة
تم تصميم العوازل والمشابك والقابضات كنظامٍ واحدٍ يحمل تصنيفًا محدَّدًا لتحمل الذروة. أما خلط العلامات التجارية فهو ما يؤدي إلى فشل غرفة القضبان الناقلة في اختبار الدائرة القصيرة، رغم أن مظهرها كان سليمًا على الورق. لذا، يجب تحديد المجموعة الكاملة وتصنيف العطل، إذ يُعتبر هذا التصنيف قيمةً تصميميةً وليست مجرد أمل.
٤. الأجزاء المخصصة والأجزاء المصنَّعة حسب طلب العملاء (OEM)
أحجام غير قياسية، وأشكال برشام بديلة، وأجزاء مُميَّزة بعلامات تجارية، وتغليف خاص بالعلامة التجارية الخاصة. وتطوير أدوات الإنتاج للعملاء ذوي الكميات الكبيرة، مع الاحتفاظ بالرسومات الفنية بموجب اتفاقية عدم الإفصاح (NDA).
٥. المخزون والكمية الدنيا للطلب والدمج اللوجستي
كمياتٌ دنيا منخفضة للطلب على البنود القياسية، مما يسمح للموزِّع بالاحتفاظ بمخزونٍ تشغيليٍّ بدلًا من مخزونٍ مستودعيٍّ كبير. كما تتم عملية التحميل الموحَّدة بحيث تشمل الخزائن والأدراج والأجهزة في شحنة واحدة.
٦. الوثائق المتعلقة بالمواد والامتثال
شهادات المواد، وبيانات قابلية الاشتعال ومؤشر التتبع للأجزاء العازلة، وتقارير سماكة الطلاء للأجزاء الناقلة، وإعلانات الامتثال لمتطلبات تقييد استخدام المواد الخطرة (RoHS)، إضافةً إلى المستندات الداعمة التي تتطلبها ملفات التحقق من مطابقة النظام وفق المعيار الدولي IEC 61439.
٧. ما بعد البيع
استجابة فنية خلال ٢٤ ساعة. استبدال مجاني لأي قطعة تفشل بسبب أخطاء في الأبعاد أو المواد. الحفاظ على نفس مراجعة الرسم الهندسي للقطع، لضمان توافق الإصلاح حتى في السنة الخامسة.
٨. الشروط التجارية
شروط التسليم: فوب، سي إف آر، سي آي إف، دي دي بي، إكس ووركس. ضمان التجارة، التحويل البنكي (تي/تي)، خطاب الاعتماد (إل/سي). توفير عينات للتحقق من التثبيت قبل بدء الإنتاج الضخم.
مراقبة الجودة — الأجزاء الصغيرة التي تحدد ما إذا كانت اللوحة ستنجح أم لا
عيوب المكونات رخيصة الثمن عند منعها، لكن اكتشافها مكلف للغاية. فمثلاً: عازل متصدع، أو توصيل غير مُطلّى بالكامل، أو مشبك يختلف عن التحمل المسموح به بمقدار ٢ مم، لا تظهر هذه العيوب أثناء التركيب في الورشة، بل تظهر أثناء اختبار العزل الكهربائي أو أثناء حدوث دائرة قصيرة. ولذلك تُطبَّق فحوصات الدخل والفحص أثناء التصنيع على كل دفعة.
مراقبة المواد
١. التحقق من المواد الأولية مقابل الشهادة عند الاستلام — درجة البوليمر، نقاء النحاس، درجة الفولاذ وسماكته.
٢. مؤهلات المواد العازلة بالنسبة لمعدل الاشتعال، ومؤشر التتبع المقارن، ومقاومة العزل الكهربائي؛ وتُؤكَّد درجات مقاومة اللهب عبر وثائق الدفعة.
٣. يتم فحص الأجزاء المعدنية للتحقق من درجتها وسمكها وحالتها السطحية قبل التشكيل.
التحكم بالأبعاد
٤. إجراء فحص العينة الأولى لكل أداة ولكل دفعة إنتاج، مع إعداد تقرير أبعادي كامل يُقارن بالرسم الفني.
٥. أخذ عينات أثناء الإنتاج وفقًا لمستوى جودة القبول المتفق عليه (AQL)، مع قياس الأبعاد الحرجة باستخدام مقاييس معايرة.
٦. فحص جودة الخيوط وقوة سحب التضمينات في الأجزاء المشغَّلة بالخيوط أو المُحقونة مع التضمينات.
٧. التحقق من تركيب القطعة مع الجزء المقابل لها — إذ تُفحص القابضة باستخدام المقاطع الفعلية من القضيب، وليس فقط مقابل رقم مذكور في الرسم الفني.
اختبار الأداء
٨. الأجزاء العازلة: مقاومة الجهد عند التردد الكهربائي، ومقاومة العزل، والانحناء الميكانيكي، وحمل الكنترليفر، والدورات الحرارية على عينات الدفعة.
٩. الأجزاء الموصلة: سماكة الطلاء باستخدام جهاز قياس الطلاء، والالتصاق، ومقاومة التلامس، وارتفاع درجة الحرارة عند التيار المقنن.
١٠. الأجزاء الميكانيكية: قوة التشغيل، ودورة التحمل، واختبار التحميل على المفاصل والأقفال والمشابك.
١١. التآكل: اختبار رش الملح على الأجزاء المطلية والمغلفة، مع تسجيل عدد الساعات حتى ظهور أول عيب.
١٢. الظروف البيئية: التعرض للرطوبة والحرارة لفترة طويلة على العينات، بما يتناسب مع تركيبات دول الخليج وأفريقيا الاستوائية.
المظهر والتغليف
١٣. الفحص البصري لاكتشاف الشقوق والفراغات والزائد (الفلَش) والحُدَب وعيوب الطلاء وتوحّد اللون.
١٤. وضوح وصحة العلامات المطبوعة أو المحفورة.
١٥. التحقق من الكمية وسلامة التغليف وملصقات أرقام الأجزاء قبل إغلاق الكرتون.
الوثائق والأنظمة
تُقدَّم شهادات المواد وتقارير الأبعاد وسجلات الاختبارات وإعلانات الامتثال لمعايير روHS عند الطلب، وبتنسيق مناسب لإدراجه في ملف التحقق الخاص بك من معيار الآي إي سي ٦١٤٣٩. نظام إدارة الجودة حسب المواصفة الآيزو ٩٠٠١، مع توثيق حالات عدم المطابقة وتحليل أسبابها الجذرية وإغلاقها. وتُوفَّر عينات للاختبار الذاتي الخاص بك قبل الإنتاج الضخم؛ ويُقبل إجراء فحص طرف ثالث من قِبل شركات إس جي إس أو بي في أو تي يو في أو إنترتيك.
