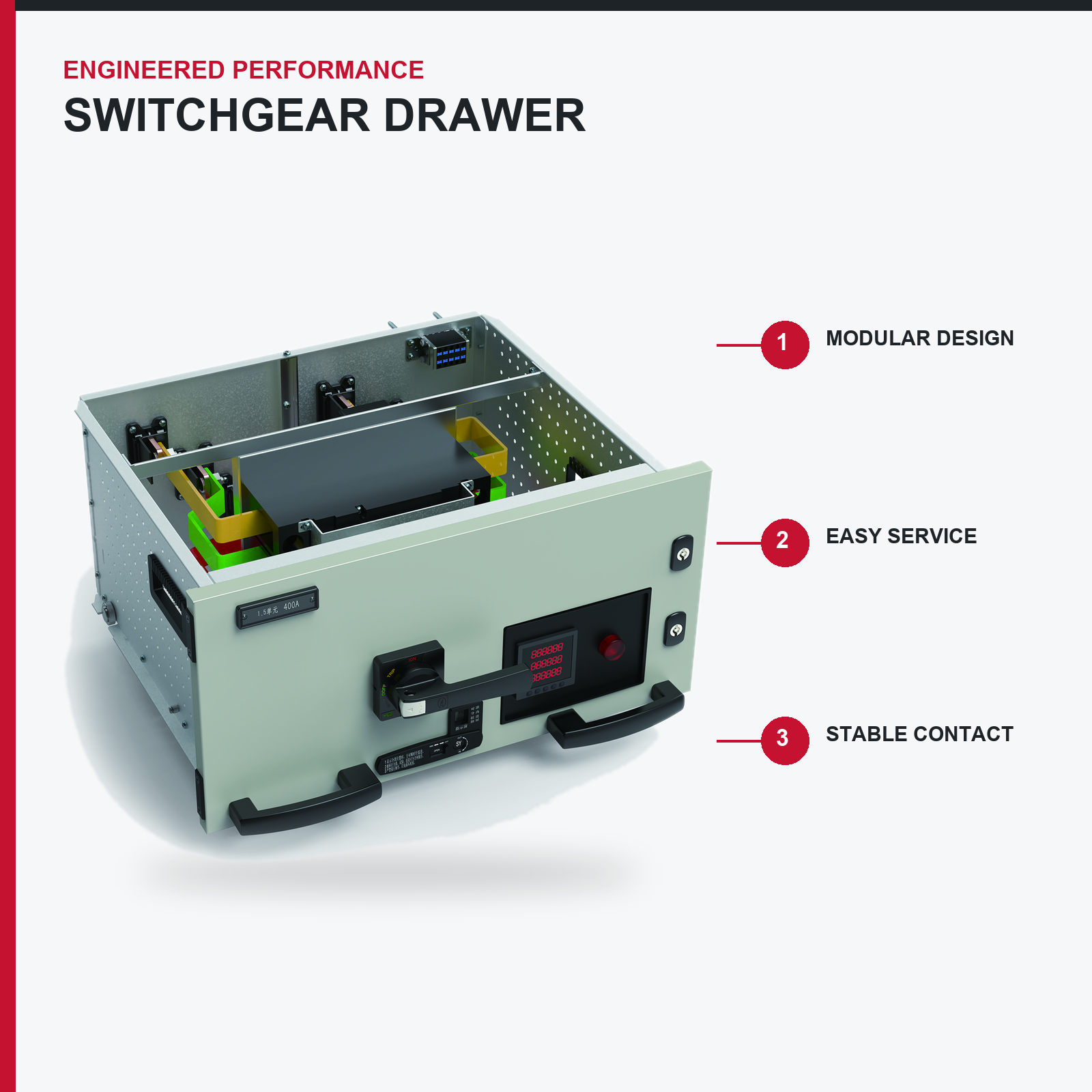

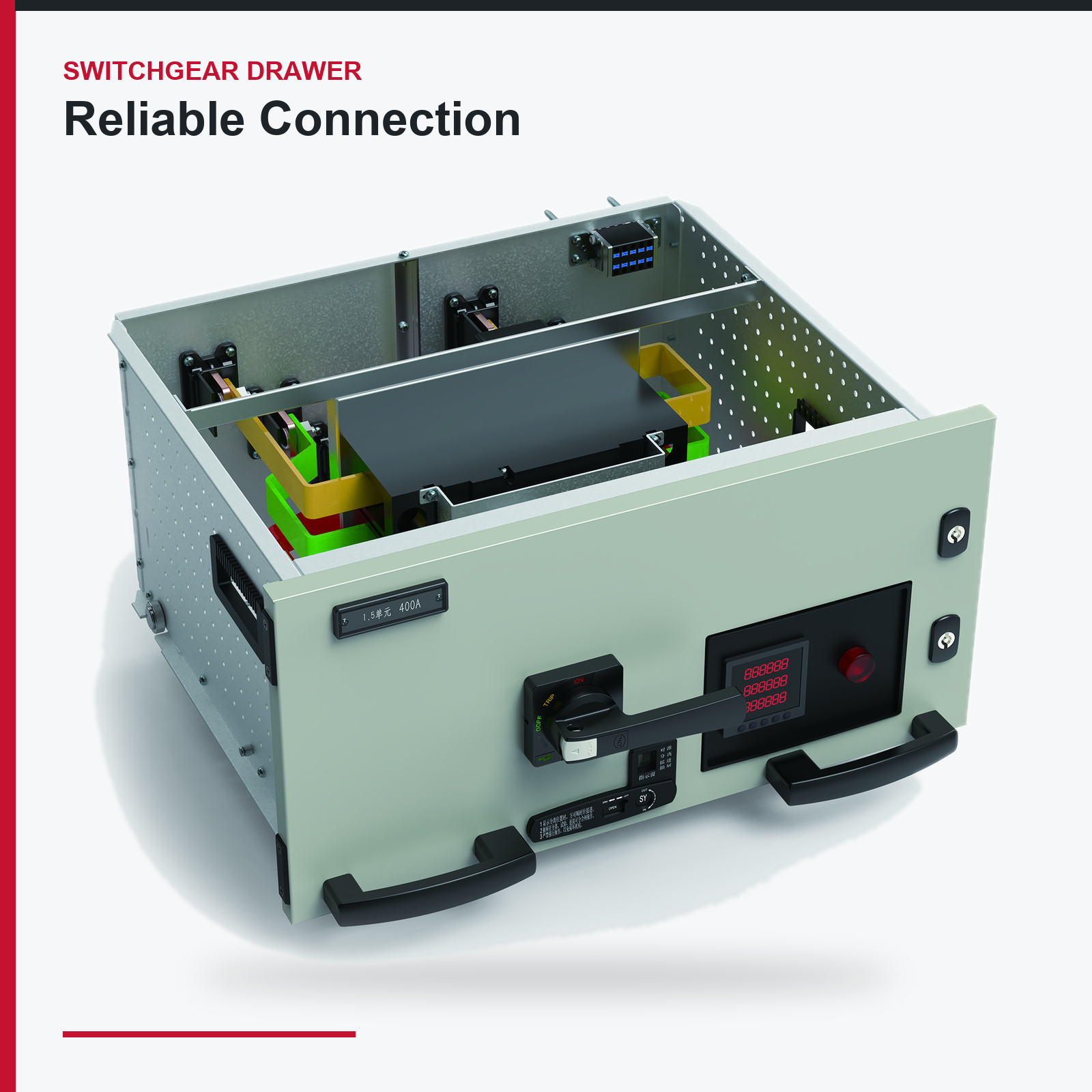

درج سحب وحدة ١٫٥ – حتى ٢٥٠ أمبير، لمحركات البدء الكبيرة ومحركات البدء التدريجي

البيانات الفنية — وحدة وظيفية قابلة للسحب بحجم ١٫٥ وحدة

الامتثال: أي إي سي ٦١٤٣٩-١، وأي إي سي ٦١٤٣٩-٢، وأي إي سي ٦٠٩٤٧-٢، وجيه بي ٧٢٥١.١

خيارات
وحدة احتياطية للتشغيل المتواصل | ريليه إلكتروني لحماية المحرك مع بروتوكول مودبوس
بروتوكول بروفيبوس أو بروفي نت | حماية من عطل التأريض | أميتر وقياس الطاقة |
مفتاح اختيار محلي/بعيد | مدخل حماية الثرمستور | التحقق من تردد ٦٠ هرتز لـ
المملكة العربية السعودية | طلاء مقاوم للمناخ الاستوائي | مجموعة أدراج كي كي دي للتجميع المحلي

ملاحظة
اختر هذا الحجم كلما طُلب استخدام بدء تشغيل لطيف، أو مجموعة كونتاكتورات نجمة-مثلث كاملة، أو تغذية بسعة ٢٥٠ أمبير. إن إجبار هذه المكونات داخل غلاف وحدة واحدة يُضعف المسافات الآمنة، وتبديد الحرارة، وسهولة الصيانة.

مُورَّدة جاهزة للتركيب — الجزء الأصعب قد أنجز بالفعل

الدرّاج ليس صندوقًا يحتوي على قاطع تيار. إن محاذاة التماسات التوصيل، وهندسة القفل ثلاثي المواقع، وانخراط الوصلة الثانوية هي العناصر التي يخطئ فيها عادةً الورش المحلية عند تركيب لوحة قابلة للسحب، والدرّاج غير المحاذي جيدًا هو ما يتحول بعد سنتين إلى تماس محترق. ونحن نزودكم بالوحدات جاهزة للتجميع، ومُوصَلة كهربائيًّا، ومُختبرة، لذا فإن ورشتكم تقوم فقط بتركيب خزانة — وليس باكتشاف الأعطال في آلية معقدة.

١. وحدات وظيفية مُصنَّعة وفق جدول أعمالكم
أرسلوا إلينا جدول التغذية، وسنصنع الدرّاجات وفق هذا الجدول: التوزيع، التشغيل المباشر على الشبكة، النجمة-المثلث، بدء التشغيل اللطيف، محركات التردد المتغير (VFD)، والعكس. ونستخدم العلامة التجارية للأجهزة حسب مواصفاتكم. وتُسلَّم كل وحدة وقد أُجري لها التوصيل الكهربائي حتى الطرفيات، ووُضِعت عليها الملصقات المُشار إليها، واختُبرت بشكل فردي.

٢. ضمان التبادلية بين الدفعات المختلفة
تُحافظ أبعاد الوحدة القياسية على نفس إصدار الرسم البياني سنة بعد سنة. وبذلك، فإن درجًا وحدويًّا تطلبه اليوم يناسب خزينة بنيتها منذ ثلاث سنوات. وهذه هي السبب الوحيد الذي يجعل الاستشاريين يحدّدون نظامًا قياسيًّا، وهي أيضًا النقطة التي تكلّف فيها التصاميم الداخلية الخاصة بالدرج العميلَ مبالغ إضافية لاحقًا.

٣. مجموعات أدراج نصف مُجمَّعة (CKD) للتجميع المحلي
إذا كنت تفضّل التجميع داخليًّا، فنحن نزوّدك بمجموعة الدرج: الغلاف الخارجي، والتلامسات العازلة، وميكانيكية السحب، والقفل التفاعلي، والمقبض، والوصلة الثانوية، وحزمة الأسلاك، مع رسم التجميع وورقة عزم الدوران والمقاييس. وب alone، فإن حزمة الأسلاك المُقطَّعة مسبقًا وفق الطراز الوحدوي تقلّل جهد التجميع في الموقع بنسبة تقارب ٣٠٪ مقارنةً بتقطيع الأسلاك وتثبيتها سلكًا سلكًا.

٤. التدريب على الميكانيكا
يتم التدريب على المحاذاة، وفحص ضغط التلامس، والتحقق من المواضع الثلاثة، واختبار وظيفة القفل التفاعلي، وفحص قوة السحب — وذلك على منضدتك الخاصة وبوحداتك الخاصة، سواءً في موقع العمل أو عبر جلسة فيديو.

٥. استراتيجية توفير الأدراج الاحتياطية وقطع الغيار
اقتبس مجموعة الأدراج الاحتياطية مع الطلب الرئيسي. إن درج الاستبدال الساخن هو ما يمكّن المصنع من استعادة التغذية خلال دقائق بدلًا من ساعات، وفي مشاريع التصميم والبناء (EPC) غالبًا ما يكون السبب الرئيسي لاختيار لوحة قابلة للسحب منذ البداية. ونحتفظ بالتصميم متاحًا لضمان إمكانية شراء القطع الاحتياطية طوال عمر التركيب.

٦. الوثائق المطلوبة لتقديم عرضك
شهادة الاختبار الروتيني لكل وحدة، وشهادات الأجهزة، ومخطط التوصيلات، وجداول الأدراج، وقائمة الأجزاء. ومُنسَّقة بحيث يمكن إدخالها مباشرةً في ملف التحقق من معيار IEC 61439.

٧. ما بعد البيع
استجابة فنية خلال ٢٤ ساعة، لمدة ١٢ شهرًا من التشغيل أو ١٨ شهرًا من الشحن، مع الاحتفاظ بقطع غيار التلامس والأقفال الآلية بنفس الإصدار.

٨. الشروط التجارية
FOB، CFR، CIF، DDP، Ex-Works. تحميل مختلط يشمل الخزائن والمكونات. ضمان تجاري، تحويل بنكي (T/T)، اعتماد مصرفي (L/C). ويُقبل إرسال وحدات عيِّنة قبل الدفعات الكبيرة.

مراقبة الجودة — يتم اختبار كل درج كوحدة مستقلة

يُعَدُّ عطل اللوحة القابلة للسحب ناتجًا عن فشل في واجهة الاتصال، وليس في منتصف المكوِّن. ويتحكَّم ضغط التلامس والمحاذاة وهندسة التداخل في ما إذا كانت الدرج لا تزال سليمة بعد ألف عملية، ولا يظهر أيٌّ من ذلك بعد إغلاق الباب. ولذلك، يخضع كل وحدة لاختبار شامل كتجميع كامل قبل مغادرتها خط الإنتاج.

التدقيق الأبعادي والميكانيكي — بنسبة ١٠٠٪
١. أبعاد الغلاف ومدى استقامته وفق الرسم الهندسي للوحدة، لضمان قابلية الاستبدال الفعلي مع الدفعات السابقة، وليس مجرد افتراض.
٢. التحقق من محاذاة جهات التلامس العازلة وعمق انغماسها باستخدام مقياس معايرة؛ وقياس ضغط التلامس ومقارنته بالمواصفات المحددة.
٣. فحص سماكة طبقة الفضة المُرَكَّبة على جهات التلامس الأساسية والثانوية في عيِّنات من الدفعة.
٤. تشغيل الوضع الثلاثي — الاتصال، الاختبار، الانفصال — مع التأكيد على أن كل وضع يُثبَّت بشكل إيجابي مع المؤشر الصحيح.
٥. وظيفة التوصيل المتبادل: لا يمكن سحب الدرج عندما يكون الجهاز مغلقًا، ولا يمكن إغلاق الجهاز بين المواضع المحددة. وقد تم اختبار هذه الوظيفة في كلا الاتجاهين.
٦. قياس وتسجيل قوة تشغيل عملية السحب؛ ويُرفض أي آلية صلبة دون تعديلها في موقع العميل.
٧. التحقق من تسلسل تلامس الأرض: يجب أن يتم توصيل تلامس الأرض قبل تلامس الطاقة، وأن ينفصل بعدها.
٨. التأكيد على المتانة الميكانيكية بمقدار ١٠٠٠٠٠ دورة على عينات الاختبار النموذجية.

الفحوصات الكهربائية — بنسبة ١٠٠٪
٩. التحقق من التوصيلات وفق المخطط الكهربائي للوحدة؛ والتحقق من وجود الغلاف المعدني (الفليرول)، وشدة شد الطرفيات، ووضوح التسميات.
١٠. التحقق من ترتيب أطراف القابض الثانوي دائرةً بدائرة.
١١. اختبار تحمل الجهد العازل عند جهد الاختبار المحدد لمدة دقيقة واحدة، وقياس مقاومة العزل وتسجيل النتائج.
١٢. الاختبار الوظيفي لمنطق التغذية: تسلسل التشغيل، وإعدادات ريلاي الحماية، والمؤشرات، وكذلك وظائف الاتصال عند توفرها.

ما تتلقّاه
شهادة الفحص الروتيني الفردي التي تتضمن رقم التسلسل الخاص بالوحدة، وجدول الدرج، والمخطط الكهربائي، وشهادات الأجهزة، وأدلة الاختبار النموذجي للنظام المكوّن من الدرجات لدعم ملف التحقق الخاص بك وفق معيار الآي إي سي ٦١٤٣٩.

إمكانية التتبع والقطع الاحتياطية
تُرفق بكل وحدة رقم تسلسلي يتوافق مع إصدار الرسم الهندسي الخاص بها. وعند طلبك قطعة بديلة بعد خمس سنوات، فإن الدرج الذي يتم تسليمه هو الدرج المناسب تمامًا للتركيب. وتُزوَّد وحدات عيِّنية لاختبار التركيب قبل بدء الإنتاج الضخم، ويُقبل التفتيش من طرف ثالث عند الطلب.
