Panolar için Kulp – Salınım, L ve T Şekilli Kulplar
Kol, müşterinin dokunduğu panel parçasıdır ve geri kalan panonun nasıl olduğunu doğru ya da yanlış şekilde gösterir. Kapıya eşit şekilde çekme kuvveti uygulayan, kapandığında düzgün oturan sağlam bir kol, iyi yapılmış bir panel izlenimi verir. Kapandığında çınlama yapan, sallanan gevşek bir kol ise, arkasındaki anahtar donanımın kalitesi ne olursa olsun ucuz bir ürün izlenimi verir.
SADECE ESTETİK DEĞİL – MÜHÜRÜN BİR PARÇASIDIR
Contalı bir kapının kolu, kapıyı contanın sıkıştırılmasına karşı çekip bu konumda tutmak zorunda olan mekanik bir aygıttır. Yüksek bir kapıda bu, sadece bir kamı döndürmek değil, aynı zamanda üç noktalı çubuk sistemiyle hareket etmek anlamına gelir. Yetersiz çekme kuvveti, contanın yalnızca kısmen sıkışmasına neden olur ve çizimde IP65 derecelendirmesi verilen bir muhafaza, sahada aslında IP44 düzeyinde performans gösterir. Bu başarısızlık teslim sırasında görünmezdir ancak iki toz fırtınası sonrasında açıkça ortaya çıkar.
Neler Sağlıyoruz

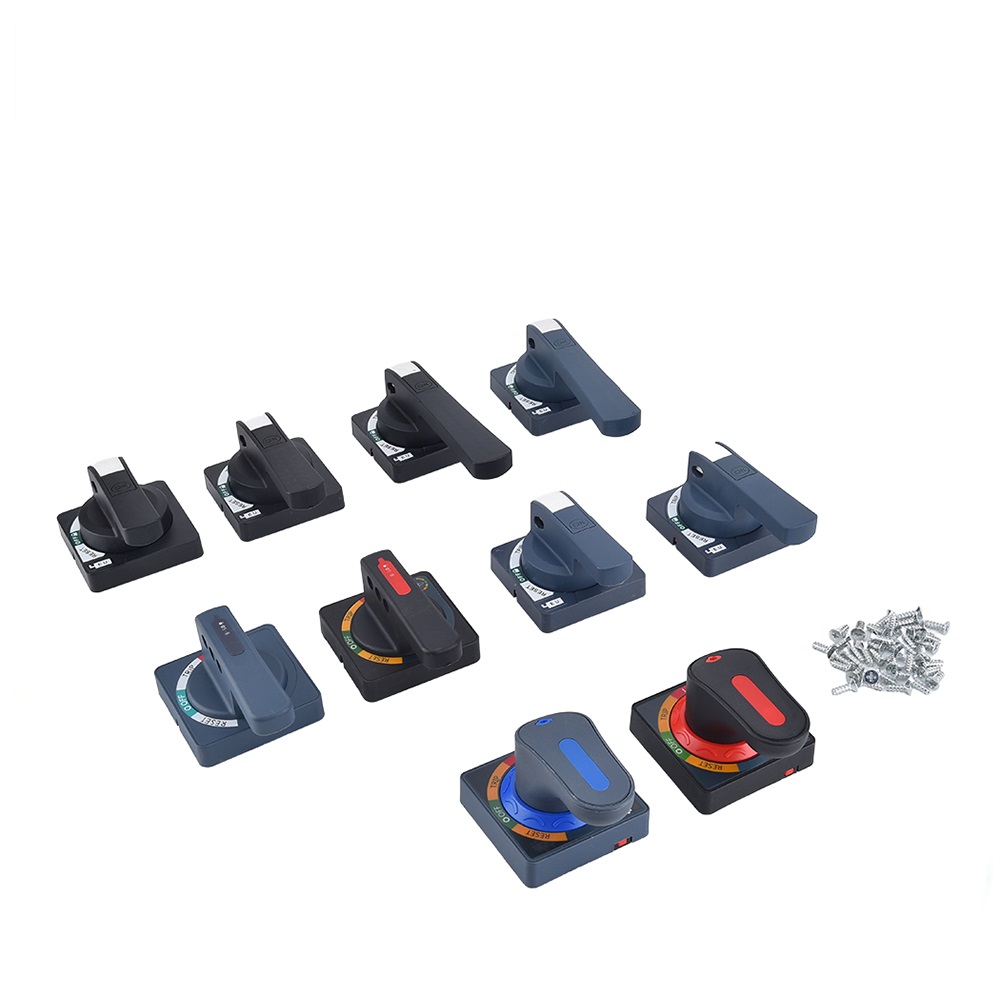

Kapandığında yüzeye tam oturan ve kullanım için kaldırılarak açılan salınım kolları; entegre kilit yuvası ile birlikte. Bölme kapıları ve makine muhafazaları için L-tipi ve T-tipi kollar. İzolasyon noktalarında kilitleme ve etiketleme (LOTO) işlemi için padlock uyumlu kollar. Soğuk iklimlerde eldiven giyen operatörler için ergonomik, büyük boyutlu kollar. Standart olarak çinko alaşımından döküm ve krom ya da siyah kaplama; kıyı bölgeleri ve proses ortamları için ise paslanmaz çelik 304 veya 316.
KİLİTLE TAMAMEN UYUMLU, TASARIMDAN DOLAYI
Kollar ve kilitler, DIN 43668 standardına uygun ortak yerleştirme boyutlarına sahip tek bir ürün serisi olarak tasarlanmıştır; bu nedenle ürün yelpazemizden bir kilit yerleştirme parçası, ürün yelpazemizden bir kol ile uyumlu olup herhangi bir uyarlama gerektirmez. Alternatif yaklaşım — kolları bir tedarikçiden, kilitleri ise başka bir tedarikçiden satın almak — bir atölyenin iki uyumsuz parçayı bir araya getirmek için fazladan büyük bir kesim açmasına neden olur ve bu da sızdırmaya yol açar.
NEDEN BU ÜRÜN KATALOĞUMUZDA YER ALIYOR?
Çünkü bu parça, pazarlarımızdaki panolara montaj yapan üreticilerin güvenilir şekilde temin edemediklerini bize bildirdiği parçalardan biridir: bir ay mevcutken bir sonraki ay farklı toleranslara sahip olur ve ihtiyaç duyulduğunda eşleşen bir kilit stokta bulunmaz. Kollar, dağıtım bayilerinin tutabileceği tutarlı bir donanım sistemi sunabilmemiz amacıyla kendimiz ürettigimiz 2.000’den fazla bileşenden biridir.
Ana uygulamalar
- GGD, XL-21, GCK, GCS ve MNS anahtarlama donanımlarında dolap ve bölme kapıları.
- JXF dağıtım kutuları, besleme direkleri ve açık alanda kullanılan site dolapları.
- Makine kontrol dolapları ve OEM ekipman muhafazaları.
- Telekomünikasyon, veri ve ekipman odaları için dolaplar.
- Bir dizi içindeki bölmeler ve kaplama kapıları.
- Güneş enerjisi PV birleştirme ve invertör muhafazaları.
- Mevcut tesisatlarda yenileme ve değiştirme donanımı.
Seçim Kılavuzu
Ana kapılar için düz açılır kolu, görünümün ve temiz bir yüzeyin önemli olduğu ve 3 noktalı çubuk sisteminin kullanıldığı yerlerde tercih edilir. Bölme kapıları ve daha hafif uygulamalar için L şeklinde kol. Daha yüksek işletme torku gerektiren durumlar için T şeklinde kol. Kilitleme ve etiketleme prosedürüne tabi olan her izolasyon noktasında kilitlebilir kol. Operatörlerin eldiven taktığı durumlarda büyük boyutlu kol.
Bölgesel Uyum
- Orta Doğu: UV maruziyeti, dış mekân dolaplarında düşük kaliteli polimer içecekleri bozar; UV dayanıklı contalı metal kollar, doğru teknik özelliklerdir. Şebeke ve ticari projelerde teslimatta panonun incelemeye tabi tutulması nedeniyle görünüm önemlidir.
- Afrika: Gözetimsiz saha dolapları için mekanik dayanıklılık ve kilitleme özelliği. Kıyı bölgelerindeki tesislerde muhafaza boyalı çelik olsa bile kapı için paslanmaz çelik kullanılması gerekir.
- Rusya ve BAŞK: Eldiven takılan operatörler için büyük boyutlu kollar, düşük sıcaklıkta çalışan conta ve yağlayıcıların kullanılması.
- Doğu Avrupa: Canlı parçalara ulaşmak için bir alet veya anahtar gereken, CE işaretli montajlar; bu nedenle tutamak ve kilit kombinasyonu güvenlik düzenlemesinin bir parçasıdır.
Uygun değildir
Sertifikalı Ex donanımı gerektiren tehlikeli alan muhafazaları. Kabinetleri kaldırmak veya sürüklemek gibi yük taşıma amaçlı kullanım.
TEKNİK VERİLER - Anahtarlama Donanımı İçin Tutamak
Uyumluluk: IEC 61439-1, IEC 60529, DIN 43668 (giriş boyutları)
| KATEGORİ | Öğe | Parametreler ayrıntıları |
| Eliye Türleri | Salınım tutamağı | kapalıyken gömülüdür, çalıştırılmak üzere dışarıya doğru kaldırılır; entegre kilit yuvası bulunur |
| L-form tutamak | sabit L-form; anahtarla veya padlock ile çalıştırılır | |
| T-kolu | Daha yüksek işletme torku için T-form | |
| Padlock ile kilitlenebilir tutamak | en fazla 3 adet kilit için hasp, halka çapı 4 - 8 mm | |
| Büyük boyutta kolu | soğuk iklimlerde eldivenli kullanım için | |
| Gömülü Kulp | dar koridor genişlikleri için | |
| MALZEMELER VE YÜZEY İŞLEMLERİ | Gövde | çinko alaşımı döküm |
| Standart Kaplama | krom kaplama veya siyah toz boya kaplama | |
| Korozyon önleme seçeneği | stainless çelik 304 veya 316 | |
| Fırça | kasa arkasında kalıplandırılmış elastomer conta | |
| Bağlayıcı maddeler | gizli montaj; bu nedenle kolu dışarıdan sökülmez | |
| Mekanik performans | Çalışma torku | tip ve çubuk sistemine göre 3 - 15 Nm |
| Kapı çekme kolu | eşleşen 3 noktalı çubuk takımıyla kullanıldığında, kapının tam çevresi boyunca contayı sıkıştırmak için yeterlidir | |
| Mekanik dayanım | en az 10.000 çalışma döngüsü | |
| Kulp üzerindeki statik yük | kalıcı deformasyon olmadan 500 N | |
| Giriş Koruması | Kulp üzerindeki derecelendirme | Sağlanan dekoratif kaplama contası ile IP65 |
| Kapı kalınlığı aralığı | sağlanan burma setiyle 1,0 – 3,0 mm | |
| KİLİT TAKMA PARÇASI UYUMLULUĞU | Standart takma | DIN 43668, 22,5 x 22,5 mm kesim, 3 mm yarıçaplı köşe |
| Kabul edilen takma tipleri | çift uçlu 3 / 5 / 8 mm, üçgen 6,5 / 7 / 8 mm, kare 6 / 7 / 8 mm, silindir kilit, tornavida yuvası | |
| Anahtarlama | aynı anahtarla açılan, farklı anahtarla açılan veya anahtar hiyerarşisiyle açılan; anahtar kodları kaydedilir | |
| Çevre | Çalışma Sıcaklığı | –25 °C ila +70 °C |
| Bağıl Nem | %95'e kadar | |
| Tuz buharı | 96 saat standart kaplama, 500 saat geliştirilmiş yüzey işlemi, paslanmaz çelik normal kullanım koşullarında sınırsız | |
| UV Dayanıklılığı | dış mekânda kurulum için kararlı malzemeler | |
| Boyutlar | Standart kesim | DIN 43668, 22,5 x 22,5 mm, 3 mm yarıçaplı köşe |
| Standart dışı kesimler | çizime göre imal edilir | |
| Teknik Çizim | her parça numarasıyla birlikte verilen montaj boyutları çizimi |
Seçenekler
Paslanmaz çelik yapı | güvenlikli sabitleme elemanları | özel renk seçeneği
Ekran baskısı veya kazıma ile marka bilgisi | Rusya ve BAŞ ülkeleri için düşük sıcaklık versiyonu
Konum gösterimi mikroanahtarı | OEM ve özel etiketli ambalaj
YEREL OLARAK GÜVENİLİR BİR ŞEKİLDE TEMİN EDİLEMİYEN PARÇALAR
Pazarlarımızdaki herhangi bir panel üreticisine üretim partisini neyin geciktirdiğini sorun; cevap nadiren devre kesici olur. Genellikle çatlamış olarak gelen baraya dayanak elemanı, çizimde belirtilen bara boyutuna uymayan kelepçe, eşleşen bir kilit ile uyumlu olmayan kolu veya yüklü bir kapıyı taşıyamayan menteşedir. Açık pazarın bu bileşenleri tutarlı şekilde tedarik edememesi nedeniyle, 38’den fazla patentle korunan 2.000’den fazla bu bileşeni kendimiz üretiyoruz.
1. TEK KAYNAKTAN TAM YELPAZELİ TEDARİK
Yalıtkanlar, bara tutucuları, kablo kelepçeleri, menteşeler, kilitler, kollar, işletim mekanizmaları, izole kontaklar, montaj rayları ve dolap donanımları – tek bir tedarikçi, tek bir paketleme listesi, tek bir konteyner. Artık bir dolap için sekiz farklı tedarikçiyle iletişim kurmak zorunda değilsiniz.
2. BOYUT BİLGİLERİ VE UYUM ÇİZİMLERİ
Her parça, boyutlandırılmış bir çizimle, bara veya panel uyumluluk tablosuyla, sıkma tork değeriyle ve malzeme spesifikasyonuyla birlikte sevk edilir. Tasarımcınız, önce örnek siparişi vermeden bara odası yerleşimini tamamlayabilir.
3. UYUMLU SİSTEMLER, AYRI AYRI PARÇALAR DEĞİL
İzolatörler, tutucular ve kelepçeler, belirtilen tepe dayanma derecesine sahip bir sistem olarak tasarlanmıştır. Markaları karıştırmak, kağıt üzerinde iyi görünen bir baraya odası için kısa devre testini geçememesine neden olur. Küme halindeki ürünleri ve arıza derecesini belirtin; bu, bir umut değil, bir tasarım değeri olarak kabul edilir.
4. ÖZEL VE OEM PARÇALAR
Standart dışı boyutlar, alternatif vida formları, marka işareti taşıyan parçalar ve özel etiketli ambalajlar. Hacimli müşteriler için kalıp geliştirme; çizimler NDA kapsamında saklanır.
5. STOK, ASGARİ SİPARİŞ MİKTARI VE BİRLEŞTİRME
Standart ürünlerde düşük asgari sipariş miktarları, böylece bir dağıtım şirketi bir depo yerine işlevsel bir stok tutabilir. Kabinler, çekmeceler ve cihazlar tek bir sevkiyatta birleştirilerek yüklenir.
6. MALZEME VE UYUMLULUK BELGELERİ
Malzeme sertifikaları, izole edici parçalar için yanmazlık ve takip endeksi verileri, iletken parçalar için kaplama kalınlığı raporları, RoHS beyanları ve IEC 61439 doğrulama dosyanızın gerektirdiği bileşen kanıtları.
7. SATIŞ SONRASI
24 saatlik teknik yanıt süresi. Boyutsal veya malzeme açısından arızalanan herhangi bir parça ücretsiz olarak değiştirilir. Parçalar aynı çizim revizyonunda tutulur; böylece beşinci yıl içinde yapılan bir tamirat bile uyum sağlar.
8. TİCARET ŞARTLARI
FOB, CFR, CIF, DDP, Ex-Works. Ticaret Güvencesi, T/T, L/C. Toplu üretimden önce uyum doğrulaması için numuneler sağlanır.
