VS1-12 ZN63A-12 iekštelpu vakuuma slēdži (fiksētie)
VS1-12 (ZN63A-12) iekštelpu vakuuma slēdža aparāts ir fiksēta tipa trīsfāžu vidsprieguma slēdža aparāts, kura nominālais spriegums ir 12 kV, un kas paredzēts aizsardzībai un pārslēgšanai vidsprieguma sadalīšanas sistēmās. Tas izgatavots saskaņā ar IEC 62271-100 standartu; šis vakuuma izslēdzējs izmanto noslēgtu vakuuma kameru loka dzēšanai un nepieprasa SF6 gāzi vai eļļu. Nominālā strāva ir no 630 A līdz 3150 A, īssavienojuma izturība — līdz 40 kA. Springs darbināmā mehānismā iespējama gan manuāla, gan elektromotoriska uzlāde. Šis vakuuma slēdža aparāts (VCB) plaši tiek izmantots enerģētikas apakšstacijās, rūpnieciskajos elektrodzinēju barošanas līniju sadalītājos un ģeneratoru aizsardzībā; tas ir savietojams ar KYN28 slēdžu iekārtām un līdzīgām metāla apvalkotām vienībām Vidusjozemes un Āfrikas projektos.
- Pārskats
- Lietošanas jomas
- Tehniskie dati
- Pakalpojumi
- Kvalitātes kontrole
- Ieteiktie produkti

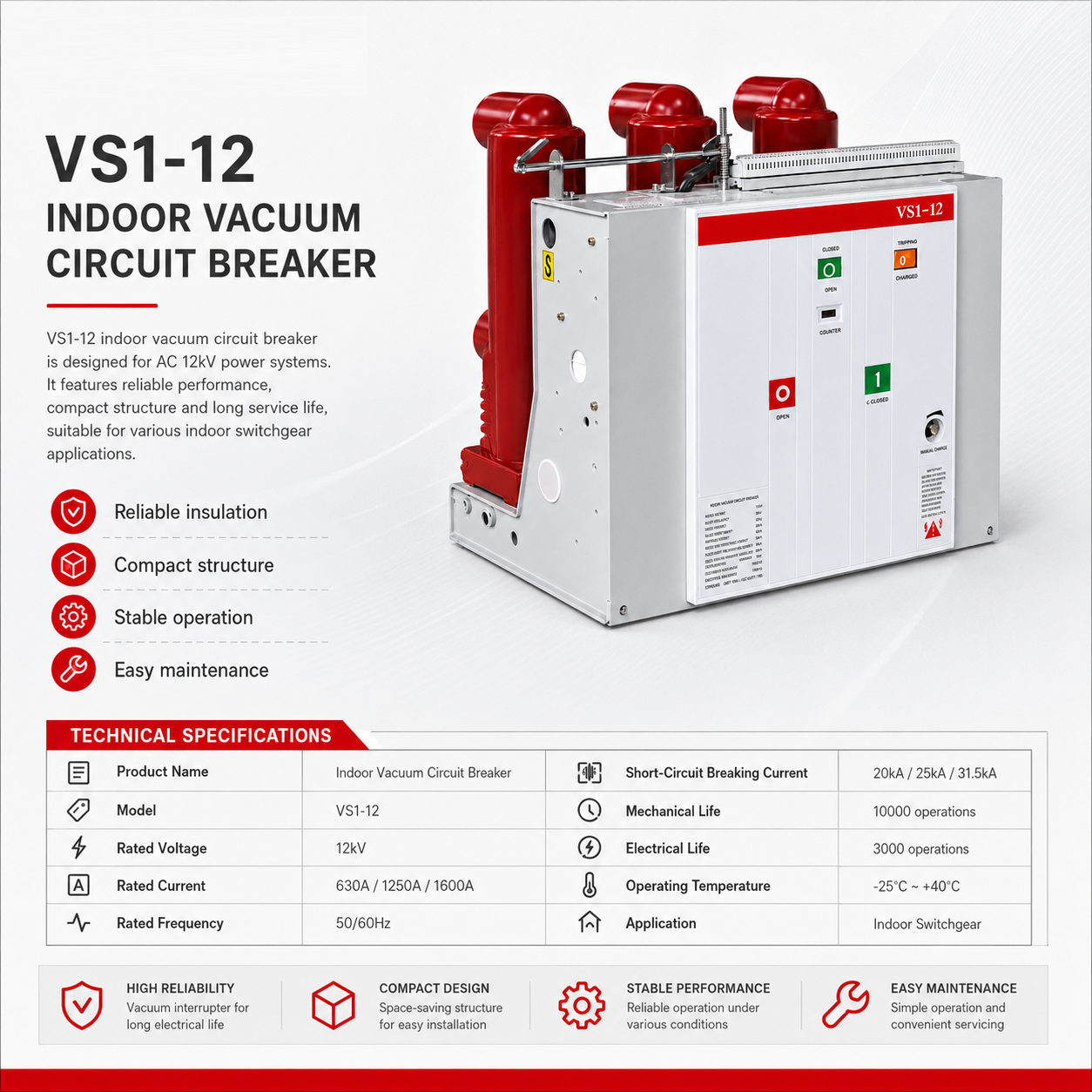

VS1-12 iekštelpu vakuuma strāvas slēdzis – 12 kV, 630 A līdz 3150 A
VS1-12, ko sauc arī par ZN63A-12, ir trīsfāžu iekštelpu vakuuma strāvas slēdzis 12 kV vidsprieguma sadalei. Tas atbilst IEC 62271-100 standartam un ir visplašāk izmantotais vidsprieguma strāvas slēdzis komunālo pakalpojumu, rūpniecības un infrastruktūras projektos Vidusrietumu reģionā, Āfrikā, Krievijā un Dienvidaustrumāzijā; tas ir standarta strāvas slēdzis, ko uzstāda KYN28 metāla apvalkotajās barieru ierīcēs.
KĀ DARBOJAS VAKUUMA IZSLĒDZĒJS UN KĀPĒC TAS IR SVARĪGI
Kad kontakti sadalās, loka degšana notiek metāla tvaikos noslēgtā keramiskā kamerā, kurā spiediens ir zemāks par 10–3 Pa. Pirmajā naturālajā strāvas nulles punktā tvaiki kondensējas atpakaļ uz kontaktiem un dielektriskā izturība gandrīz nekavējoties atjaunojas. Nav jāmaina eļļa, nav jāapstrādā SF6 un nav jātīra loka kamera.
Komerciālie sekas ir tikpat svarīgas kā tehniskās. Bez gāzes nav jāveic F-gāzu ziņošana, nav jāpārbauda noplūdes un nav jāveic beigu dzīves laikā gāzes atgūšana – tas aizvien vairāk tiek ņemts vērā Eiropas Savienības un Austrumeiropas iepirkumu konkursos. Bez eļļas nav uguns bīstamības un nav jāiznīcina eļļa. Turklāt apkopēm nepievilcīgs pārtraukējs ir piemērots tirgiem, kur vietējās apkopes iespējas ir ierobežotas – tas ir visbiežāk minētais ierobežojums Vidusjūras reģiona un Āfrikas elektroiekārtu iepirkumos.
Kalpošanas ilgums
Paredzēts 30 000 mehāniskām darbībām un 10 000 elektriskām darbībām nominālajā strāvā. Tipiskam sadalīšanas barošanas līnijam tas ir ievērojami vairāk nekā pašas slēdžu iekārtas kalpošanas laiks.

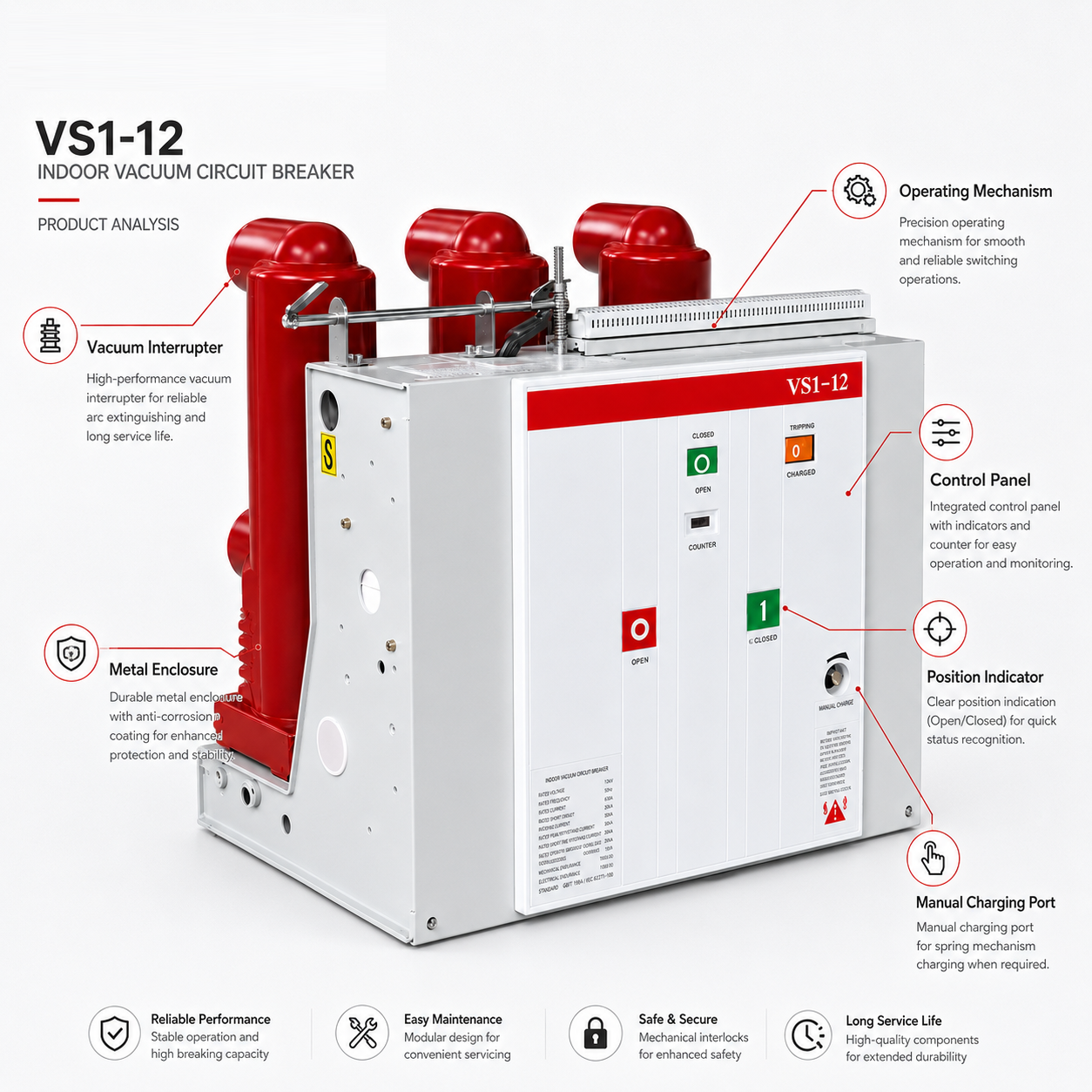

MEHĀNISMS UN VADĪBA
Veselības uzglabāšanas mehānisms ar atsperēm uzlādējas, izmantojot motoru (maiņstrāva/vienstrāva 110 V vai 220 V), manuālā uzlāde ir rezerves iespēja, kas ļauj veikt automātiskas atkārtotas ieslēgšanas darbību pēc shēmas O – 0,3 s – CO – 180 s – CO. Aizvēršanas un palīgatvienošanas spoles ir norādītas stacijas akumulatora spriegumam. Palīgdzīslu kontaktu bloki līdz 13NO13NC nodrošina signālus par slēdža stāvokli, atsperes uzlādes statusu un trieciena ķēdes uzraudzību aizsardzības relejiem un SCADA sistēmai.
Svarīgs kvalifikācijas punkts: mēs veicam funkcionālo testēšanu katram slēdzim vismaz pie minimālā, nominālā un maksimālā vadības sprieguma. Slēdzis, kas darbojas tikai pie nominālā sprieguma, neizturēs reālu traucējumu, kas tieši tad notiek, kad stacijas akumulatora spriegums samazinās.
FIKSĒTS UN MODERNIZĀCIJAI
VS1-12 tiek piegādāts kā fiksēts paneļa montāžas slēdzis vai kā VSG-12 izvelkamais rokas tīkls KYN28 slēdžu iekārtām. Polu centru attālums ir 210 mm pie 12 kV. VS1, VD4 un 3AH5 pamatnes izmēru savietojamība ļauj aizvietot vecos slēdžus bez skapja pārveidošanas — būtisks priekšrocības gadījumā, ja oriģinālās paneļu ražotājs vairs neatbalsta aprīkojumu.
Tirgus atbilstība
12 kV klase kalpo 11 kV tīkliem Vidusjozā un Āfrikā un 10 kV tīkliem Krievijā, CIS valstīs un Austrumeiropā. Saūda Arābijas piegāde ir verificēta 60 Hz frekvencē. Zemtemperatūras versijas ar zemtemperatūras mehānismu smērvielu un kondensācijas novēršanas sildītāju ir pieejamas CIS ziemas ekspluatācijai.
Galvenās lietojuma jomas
— Ieejas un barošanas līniju aizsardzība KYN28-12 metāla apvalkotās slēdžu iekārtā — lielākā vienreizējā pielietojuma joma.
— Transformatora galvenā aizsardzība 10 kV un 11 kV sadalīšanas tīklos.
— Rūpniecisku vidējsprieguma motoru barošanas līniju aizsardzība lieliem motoriem: sūkņiem, kompresoriem, drupinātājiem, dzirnavu piedziņām.
- Ģenerātoru ķēdes slēdži ierobežotās un rezerves jaudas elektrostacijās.
- Kondensatoru bateriju ieslēgšana, kurā slēdzim jāiztur augsts ieejas strāvas impulss un jānodrošina atkārtota ieslēgšanās bez pārtraukuma.
- Gredzenveida galvenās vienības barošanas līniju aizsardzība, kur fūziju aizsardzība nav pietiekama.
- Atjaunojamās enerģijas ražošanas pieslēguma punkti saules fotoelektriskajos un vēja kolekcijas tīklos.
- Autobusa sekcijas un autobusa savienotāja funkcijas divu autobusu apakšstacijās.
- Novecojušas kontaktu iekārtas retrofita aizvietošana ar novecojušiem eļļas, gaisa magnētiskajiem un agrīnajiem vakuumslēdžiem.
RETROFITA UN AIZVIEŠANAS TIRGUS
Lielākā daļa uzstādīto kontaktu iekārtu Āfrikā, CIS un Vidusrietumu reģionā darbojas ar slēdžiem, kuru oriģinālie modeļi vairs netiek atbalstīti. Nosūtiet mums esošo modeli, polu centra attālumu un montāžas izmērus, un mēs apstiprināsim savstarpējo aizvietojamību pirms pasūtījuma izdošanas. Bieži vien tas ir daudz lētāk nekā pilnas paneļa aizvietošana, un to dara bez nepieciešamības pārtraukt elektroapgādi.
REĢIONĀLĀ ATBILSTĪBA
- Vidusjozeme: 11 kV tīkli. Saūdārābijā nepieciešama 60 Hz verifikācija un, SEC projektu gadījumā, rūpnīcas pieņemšanas testēšana ar liecinieku klātbūtni.
- Āfrika: 11 kV tīkli ar plašām sprieguma svārstībām un ierobežotām vietējām apkopēs iespējām – uzturam nepievilcīga vakuumizolācija un rezerves spoles uzkrāšana ir izšķiroša.
- Krievija un CIS valstis: 10 kV tīkli, GOST R sertifikācija, zemtemperatūras vietām paredzētas GOST 15150 klimatiskās versijas.
- Austrumeiropa: 10 kV tīkli atbilstoši EN 62271-100, kur vakuumtehnoloģija ļauj izvairīties no F-gāzu saistībām.
NEPIEVIENOT
Ārēja stabiem montējama uzstādīšana – norādiet ZW32-12. Sistēmas virs 12 kV – norādiet VS1-24 vai VSG-24. Lietojumi, kur nepieciešama tikai slodzes pārtraukšanas funkcija un pieļaujama drošinātāju aizsardzība, kad slodzes pārtraukšanas slēdzis ir ekonomiskāks risinājums.
TEHNISKIE DATI – VS1-12 / ZN63A-12
| KATEGORIJA | Vienība | Specifikācija |
| ATBILSTĪBA | Standarti | IEC 62271-100, GB/T 1984 |
| Elektriskie parametri | Nosacītā sprieguma | 12 kV |
| Nominālais izolācijas spriegums | 12 kV | |
| Nominālā frekvence | 50 Hz / 60 Hz | |
| Jaudas frekvences izturība (1 minūte) | 42 kV | |
| Zibens impulsu izturība (BIL) | 75 kV (virsotnē) | |
| Nominālā normālā strāva | 630 / 1250 / 1600 / 2000 / 2500 / 3150 A | |
| Īssavienojuma izslēgšanas strāva | 25 kA / 31,5 kA | |
| Īssavienojuma ieslēgšanas strāva | 63 kA / 80 kA vērtība pie virsotnes | |
| Īsildzīgais strāvas novērtējums | 25 kA / 31,5 kA 4 sekundēm | |
| Darbības secība | O – 0,3 s – CO – 180 s – CO | |
| Īssavienojuma ilgums | 4 s | |
| Izturība | Mehāniskā dzīve | ≥30 000 operācijas |
| Elektriskā kalpošanas ilgums nominālajā strāvā | ≥10 000 ieslēgšanas/izslēgšanas operācijas | |
| Elektriskā kalpošanas ilgums nominālajā īssavienojuma strāvā | 30–50 operācijas (atkarībā no nominālvērtības) | |
| ATVERIES LAIKS | 30–60 ms | |
| Ieslēgšanas laiks | 40–80 ms | |
| Loka laiks | ≤15 ms | |
| Darbības mehānisms | Tips | Springs ar uzkrāto enerģiju (VSG / CT03 sērija) |
| Vasaras uzlādes motors | Maiņstrāva/vienstrāva 110 V vai 220 V | |
| Manuāla uzlāde | Piedāvāts kā rezerves risinājums | |
| Aizvēršanas spole | Vienstrāva 110 V / 220 V | |
| Atvienošanas spole | Vienstrāva 110 V / 220 V | |
| Zemsprieguma atbrīvošana | Papildus | |
| Palīgsvitriņš | F10 / FK10 sērija, līdz 13NO+13NC | |
| Pretdzīšanas funkcija | Mehāniska un elektriska | |
| Mehaniskie | Polu centra attālums | 210 mm |
| Montāža | Fiksēta panela montāža vai VSG-12 izvelkamā rokas ratiņa konfigurācija | |
| Kontakta gaita | 11 ± 1 mm | |
| Kontakta pārgaita | 3,5 ± 0,5 mm | |
| Svars (aptuveni) | 90 kg (630 A) – 140 kg (3150 A) | |
| Ekspluatācijas apstākļi | Vides temperatūra | −30 °C līdz +55 °C |
| Augstums | ≤1000 m standarta; ≤2000 m pēc pieprasījuma ar jaudas samazināšanu | |
| Relatīvā mitruma līmenis | Ik dienas vidēji ≤95% |
Variantiem
Izvelkamā rokas ratiņa konfigurācija (VSG-12) | otrais atslēgšanas spoles modulis | zemsprieguma atvienotājs | papildu palīgkontakti | darbību skaitītājs | zemtemperatūras eļļa GOST 15150 klimatiskajām versijām | pretkondensācijas sildītājs | 60 Hz verifikācija Saūda Arābijai | retrofit adapterplāksne neatbilstošai montāžai
PĒRKOT NEPIECIEŠAMĀS IZVĒLES PALĪDZĪBA
– Lietojuma pārbaude atbilstībai jūsu prasībām: nominālā strāva, izslēgšanas jauda, darbības secība un paredzamā pārslēgšanas biežums.
– Uzstādīšana esošās iekārtas vietā un tās aizvietošana. Nosūtiet mums esošās iekārtas modeli, polu centru attālumu un montāžas izmērus, un mēs pirms pasūtījuma apstiprināsim savstarpējo aizvietojamību.
– Tīkla verifikācija: 12 kV klase 10 kV (Krievija/CIS) un 11 kV (Tuvo Austrumi/Āfrika) tīkliem; 24 kV — 20 kV un 22 kV; 40,5 kV — 35 kV. Saūda Arābijas piegāde verificēta 60 Hz frekvencē.
- Spolē, motora un palīgdzīslu kontaktu konfigurācija norādīta atbilstoši jūsu vadības spriegumam (maiņstrāva/vienstrāva 110 V vai 220 V) un SCADA interfeisa prasībām.
- Zemtemperatūras varianti ar aukstumizturīgu smērvielu un pretkondensācijas sildīšanu CIS reģiona ziemas ekspluatācijai.
TIRGUS PIEEJA UN DOKUMENTĀCIJA
- Tipa pārbaudes ziņojumi saskaņā ar IEC 62271-100 / IEC 62271-102 / IEC 62271-103, kur tie ir piemērojami, tiek izsniegti kopā ar piegādi.
- Trešās puses sertifikācija (KEMA, ASTA, CESI, TUV) ir pieejama tur, kur iepirkuma dokumentos tiek prasīti neatkarīgi apliecināti pierādījumi, nevis ražotāja ziņojums.
- Sertifikācijas atbalsts SASO SABER, SONCAP, KEBS PVoC, ICIGI un GOST R iesniegumiem, tostarp HS koda klasifikācija (Nigērijā kopš 2025. gada marta ir obligāta 10-ciparu HS koda lietošana).
PĀRBAUDES UN PIEGĀDE
- 100 % ikdienas pārbaudes pirms izsūtīšanas: barošanas frekvences izturības pārbaude, kontaktu pretestības pārbaude, mehānisko raksturlīkņu pārbaude, laika pārbaude un palīgdzīslu ķēdes pārbaude.
- Katram sērijas numuram tiek piegādāts atsevišķs pārbaudes ziņojums.
- Eksporta iepakojums ar mitruma absorbentu un mitruma barjeru; paletēts konsolidētai pārvadāšanai.
- Dokumentācija: rutīnas testu ziņojums, tipa testa sertifikāts, izmēru zīmējums, elektroshēma, ekspluatācijas un apkopes rokasgrāmata, rezerves daļu saraksts.
Pēcpārdošanas
- Uzstādīšanas un nodošanas ekspluatācijā norādījumi, attālināta atbalsta sniegšana vai inženiera nosūtīšana.
- Apkopes apmācība, kas aptver mehānisma pārbaudi, kontaktu nodiluma mērīšanu un vakuuma izslēdzēja integritātes testēšanu.
- Nodiluma daļas (spoles, kontakti, mehānisma komponenti) ir uzglabātas krājumā ātrai aizvietošanai.
- Tehniskā atbilde 24 stundu laikā; daudzvalodu rokasgrāmatas angļu, krievu, franču un arābu valodā.
- Garantija: 18 mēneši no piegādes vai 12 mēneši no nodošanas ekspluatācijā, atkarībā no tā, kurš termiņš beidzas agrāk.
TIPA IZMĒĢINĀJUMI
- Tipa testēts atbilstoši piemērojamajiem IEC standartiem — IEC 62271-100 strāvas slēdžiem, IEC 62271-102 zemēšanas slēdžiem un atslēdzējiem, IEC 62271-103 slodzes slēdžiem.
- Pārbaudīts attiecībā uz nominālo īssavienojuma izslēgšanas un ieslēgšanas jaudu, īslaicīgo noturēšanas strāvu, barošanas frekvences un zibens impulsa izturību, temperatūras paaugstināšanos un mehānisko izturību visā nominālajā darbības ciklā.
- Trešās puses sertifikācija no KEMA, ASTA, CESI vai TÜV pieejama tur, kur iepirkuma dokumentos prasīta novērota pierādījumu apliecināšana.
VAKUUMA IZSLĒDZĒJA VADĪBA (kur piemērojams)
- Katrs izslēdzējs tiek pārbaudīts uz vakuuma integritāti pirms montāžas; vakuuma degradācija ir dominējošais bojājumu veids vakuuma izslēdzējos (VCB) un pēc uzstādīšanas to nevar redzēt ārēji.
- Katrā polā tiek izmērīts un reģistrēts kontaktu gaita, pārgājiens un kontaktu nodiluma pieļaujamais lielums.
- Izslēdzēji tiek iegādāti tikai no kvalificētiem ražotājiem ar partiju izsekojamību.
Procesa iekšējā pārbaude
- Izolācijas komponenti pirms montāžas tiek pārbaudīti uz daļēju izlādi.
- Mehānisma svira spēks un uzlādes raksturlielumi tiek pārbaudīti pret specifikāciju.
- Polu centru attālums un montāžas savienojuma izmēri tiek pārbaudīti pret rasējumu — tas ir būtiski, lai nodrošinātu aizvietošanas savietojamību pārbūves gadījumā.
- Plākņošanas biezuma pārbaude strāvas nesošajos kontaktos katrā partijā.
IKDIENAS PĀRBAUDES – 100 %, BEZ PARAUGU ŅEMŠANAS
- Sprieguma izturības pārbaude pie barošanas frekvences starp atvērtajiem kontaktiem un zemi.
- Galvenās ķēdes kontaktu pretestības mērījums.
- Mekhāniskās raksturlīnijas: aizvēršanas laiks, atvēršanas laiks, kontaktu atlēciens un trīsfāžu vienlaicīgums.
- Darbības mehānisma funkcionalitāte pie minimālās, nominālās un maksimālās vadības sprieguma – ierīce, kas darbojas tikai pie nominālā sprieguma, neizturēs reālu traucējumu laikā, kad stacijas akumulatora spriegums samazinās.
- Palīgdzīslu slēdža nepārtrauktības un pozīcijas signālu pārbaude.
- Katrai ierīcei tiek izdots numurēts ikdienas pārbaudes ziņojums.
ATSAUCAMĪBA UN SISTĒMA
- ISO 9001 kvalitātes vadības sistēma.
- Seriālā numura izsekojamība līdz vakuuma izslēdzēja partijai, mehānisma partijai un izolācijas komponentu partijai.
- Pārbaudes reģistrācijas tiek glabātas visu garantijas periodu un ir pieejamas pēc pieprasījuma.
VIDES PIELĀGOJUMS
Turpretī, ja mērķa vides apstākļi pārsniedz IEC atsauces apstākļus, mēs veicam kvalifikācijas pārbaudes attiecībā uz šiem apstākļiem: paaugstinātās apkārtējās temperatūras paaugstināšanās pārbaude Gulf reģiona ekspluatācijai, sāls aerosola izmēģinājumi piekrastes objektiem un zemās temperatūras darbības pārbaude ar aukstumizturīgu eļļu GOST 15150 klimatiskajām versijām.
