وحدة التوزيع الحلقيّة المغلقة C-GIS RMU-12 باستخدام غاز SF6 (١٢ كيلوفولت)

وحدة التوزيع الرئيسية من نوع C-GIS RMU-12 SF6 هي تجميعة مدمجة من أجهزة التبديل المعزولة بالغاز، صُمِّمت لتشغيل أنظمة الطاقة ثلاثية الطور بجهد ١٢ كيلوفولت وبتردد ٥٠/٦٠ هرتز. وقد وُضِعت هذه الوحدة خصيصاً لشبكات التوزيع الثانوية، وتؤدي وظائف تحويل الأحمال وعزل الأعطال والحماية ضمن بيئة مغلقة مملوءة بغاز SF6.

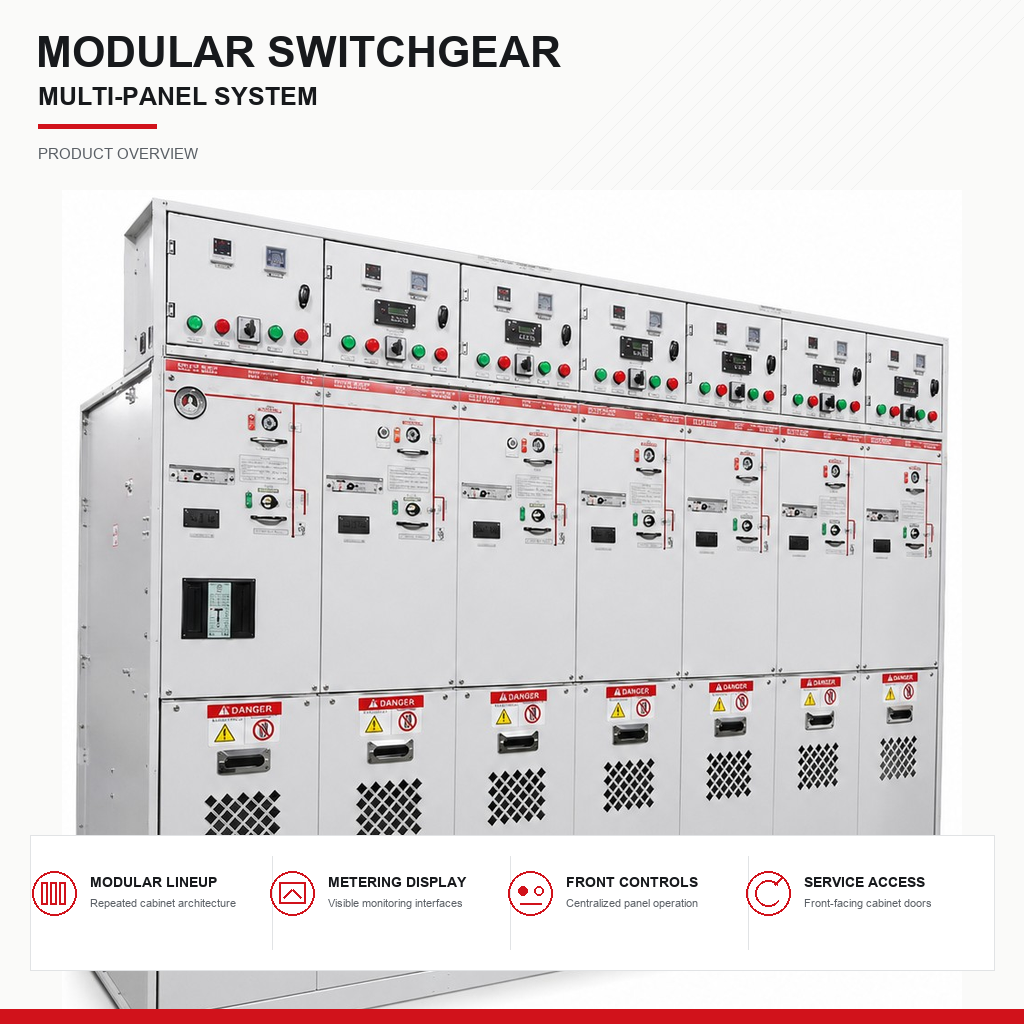

يستخدم البناء بنيةً وحدويةً للخزائن تتضمَّن ترتيباتٍ متكرِّرةً للوحات التي تدعم تشكيلات معدَّات التبديل القابلة للتوسُّع. ويحتوي كل وحدةٍ على أجهزة التبديل داخل خزانٍ من الفولاذ المقاوم للصدأ مغلقٍ بشكلٍ محكمٍ ومملوءٍ بغاز العزل SF6، ما يضمن سلامة العزل بغضِّ النظر عن الظروف المحيطة. وتدعم التصميم الوحدوي مجموعةً من الترتيبات، بدءًا من الترتيبات الأساسية ذات المفتاحين وصولًا إلى التجميعات الشاملة ذات المفاتيح الأربعة التي تتضمَّن وحدات قواطع الدوائر الفراغية المدمجة لأداء مهام الحماية.

يوفِّر التصميم الموجَّه نحو الأمام تشغيلًا مركزيًّا للوحات مع شاشات عرض مرئية للقياس وواجهات رصدٍ على كل خزينة. وتتيح واجهات عرض القياس للمُشغِّلين الاطلاعَ على معايير النظام وحالات المفاتيح دفعةً واحدة. كما تسمح عناصر التحكُّم الأمامية بالتشغيل المباشر لوظائف التبديل، ما يبسِّط إجراءات التبديل الروتينية والاستجابة في حالات الطوارئ.

توفر مفاتيح قطع الحمل ذات الموضع الثلاثي أوضاع الإغلاق، والفتح، والتوصيل بالأرض ضمن تجميعة متكاملة واحدة، مما يضمن عزل الدائرة بشكل آمن وتوصيل الكابلات بالأرض دون الحاجة إلى معدات تأريض إضافية. ويتضمن الوحدة الاختيارية لمفتاح الدائرة الفراغي (VCB) مفتاح دارة فراغيًا لحماية الدائرة من الأعطال ووظائف إعادة الإغلاق التلقائية.

يستعمل نظام الضغط المغلق غاز SF6 كوسيلة عازلة وكوسيلة لإخماد القوس الكهربائي مع معدل تسرب يسمح بالتشغيل الخالي من الصيانة طوال عمر المعدّة الافتراضي. وتوفّر درجة حماية الغلاف IP65 حمايةً ضد دخول الغبار وتيارات المياه. ويدعم ترتيب دخول الكابل من القاعدة موصلات كوعية قابلة للإدخال أو وصلات برغيّة، ما يلائم أنواع الكابلات المختلفة ومتطلبات التركيب المتنوعة.


• هندسة خزائن وحدوية: تكرار تشكيلات الألواح يدعم تشكيلات قابلة للتمديد تتراوح بين تجميعتين ومجموعات مكوّنة من أربع مفاتيح، مع إمكانية التوسّع في الموقع.

• مفاتيح قطع الحمل ذات الموضع الثلاثي: المواقع المغلقة والمفتوحة والأرضية داخل كل مفتاح، مما يوفّر عزلًا وترابطًا أرضيًّا آمنين دون الحاجة إلى معدات أرضية منفصلة.

• نظام ضغط غاز SF6 مغلق بالكامل: تصميم لا يحتاج إلى صيانة، ولا يتطلّب إعادة تعبئة الغاز طوال فترة الخدمة؛ وسلامة العزل مستقلّة عن الظروف المحيطة.

• حماية الغلاف بدرجة IP65: بناء مقاوم للماء والغبار، مناسب للتركيبات على مستوى الأرض أو على القواعد أو تحت الأرض.

• عناصر التحكّم ذات الوصول الأمامي: شاشات قياس مرئية، وواجهات رصد، وتشغيل مركزي من لوحة التحكم لتسهيل إجراءات الصيانة.

• وحدة قاطع الدائرة الفراغي الاختيارية: قاطع دائرة فراغي مدمج لحماية ضد الأعطال، وإعادة الإغلاق التلقائية، والتنسّق مع ريلاي الحماية.

• اتصال كابلات مرن: مدخل الكابل من الأسفل عبر موصلات كوعية قابلة للإدخال (200 أ، 400 أ، 630 أ) أو وصلات لُغية مُثبَّتة بالبراغي.
