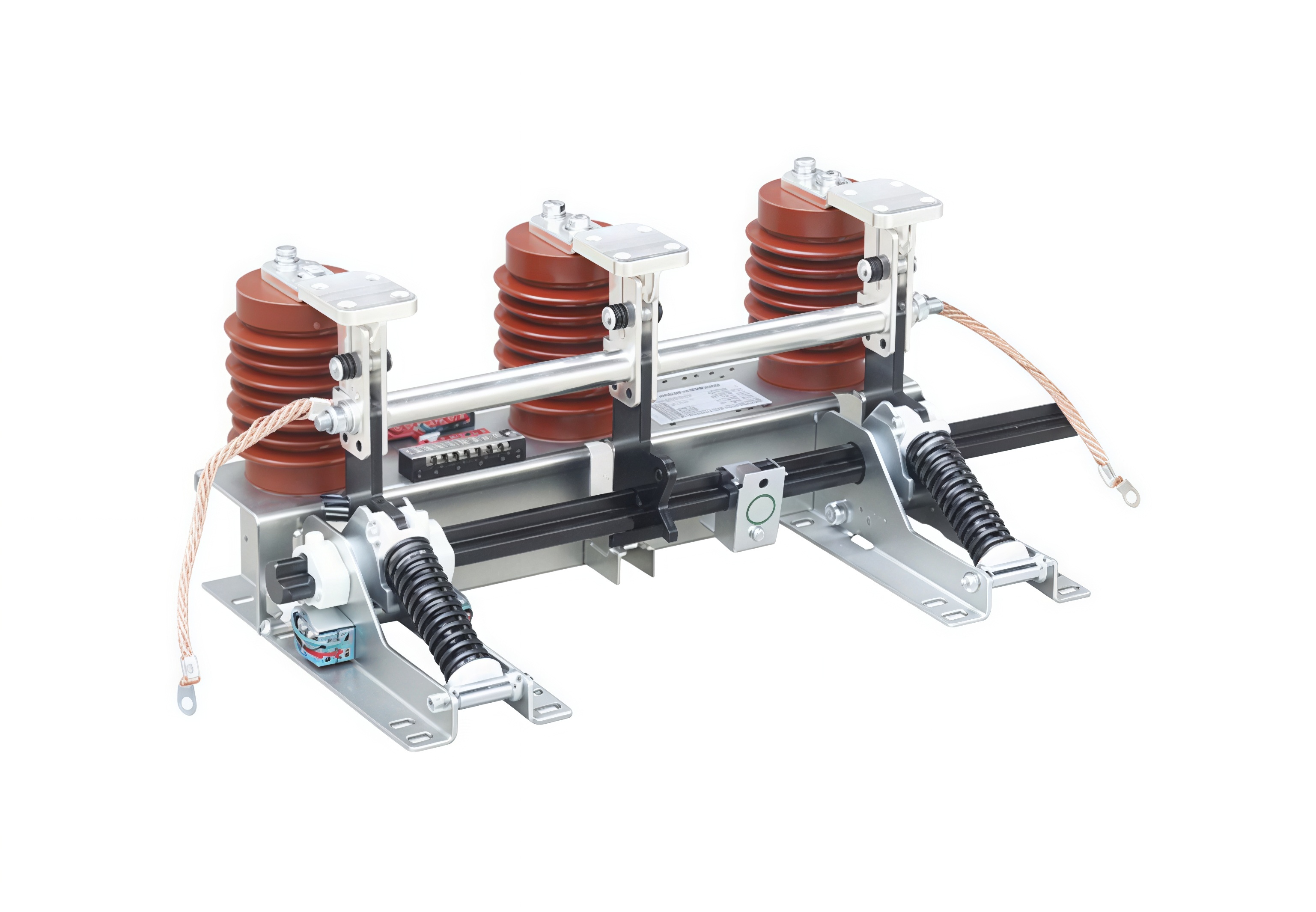

JN15‑12/(D)31,5 i JN15‑24/(D)31,5 kombinirani unutrašni visokonaponски заземјувачки прекинувачи
Проектирани се за безбедност во среден напон внатре, JN15‑12/(D)31,5 и JN15‑24/(D)31,5 заземјувачките прекинувачи обезбедуваат превозлична перформанса при правење на краток спој за заштита на одржувањето на прекинувачките уреди. Со можност за рачно или моторно управување, тие ги исполнуваат стандардите GB/T 1985‑2023 и IEC 129. Прилагодливо растојание помеѓу полюсите и дополнителни изолирани покривки или плочи овозможуваат безпроблемна интеграција со KYN28, XGN и други водечки шкафови за трансформаторски станици, индустриски објекти и проекти за обновливи извори на енергија.
- Преглед
- Технички податоци
- Клучни одлики
- Примена
- Препорачани производи
Внатрешните високонапреженски заземувачки прекинувачи JN15‑12/(D)31.5 и JN15‑24/(D)31.5 со комбинирана конструкција се изработени со модуларна структура и се достапни за рачна или електрична употреба. Соодветни се на GB/T 1985‑2023 и IEC 129. Соодветни се за трофазни наизменични напојувања од 3–12 kV / 24 kV, 50/60 Hz, во внатрешни електроенергетски системи, и нудат доверлива способност за правење кратки споеви за заштита при одржување со заземување во високонапреженски прекинувачки постројки. Достапни се повеќе опции за растојание помеѓу полюсите, како и дополнителна изолирана покривка / изолирана плоча. Конструирани се за отпорност кон тешки прескокови на струја при грешка, па овие единици ефикасно елиминираат остаточен опасен напон во текот на поправка на опремата и создаваат критична безбедносна бариера за техничарите на теренот. Флексибилниот конфигурациски план им помага на производителите на прекинувачки постројки да го поедностават дизајнот на шкафовите, да намалат работата на вторични модификации и да скратат вкупните временски рамки за испорака на меѓународни договори за распределба на електроенергија.
Преглед на производот
Серисите комбинирани заземлувачки прекинувачи JN15‑12/(D)31.5 и JN15‑24/(D)31.5 се уреди за внатрешно заземлување со високо напон, од нова генерација, развиени врз основа на класичниот прототип ES1, со технички перформанси кои се конкурентни на меѓународно ниво. Изградени се со модуларна, собирачка конструкција и целосно задоволуваат стандардите GB/T 1985‑2023 за високонапонски променливи струјни прекинувачи и заземлувачки прекинувачи и IEC 129. Дизајнирани се за трофазни променливи струјни мрежи со напон 3‑12 kV и 24 kV и фреквенција 50(60) Hz, за внатрешна употреба. Овие заземлувачки прекинувачи поседуваат доволна способност за затворање при краток струен спој, за да ги заштитат прекинувачките уреди и внатрешните компоненти од штета предизвикана од дефекти. Работат совместливо со различни високонапонски прекинувачки склопови, осигурувајќи безбедна заштита преку заземлување во текот на одржувањето на високонапонската опрема. Моделите со суфиксот D поддржуваат електрично управување; верзиите без „D“ се рачно управувани. По избор се достапни дополнителни прибори како изолирани покривки или изолирани плочи, како и повеќе варијанти на растојание помеѓу полюсите, за да се прилагодат на различни распореди на таблите. Секој уред минува строги фабрички испитувања на перформансите и механичката отпорност пред испорака, за да се гарантира постојано квалитетно изведување. Дали се користат за нови трансформаторски станици, модернизација на постојни објекти или порачки за резервни делови, оваа линија производи обезбедува стабилна долготрајна работа и е добро прилагодена за електрани, индустриски работилници, рудници и проекти за собирање на енергија од нови извори низ целиот свет. Потполна техничка документација, вклучувајќи цртежи на димензии и извештаи од испитувања, може да се достави за поддршка на процесот на понуда и прифаќање на проекти за странски купувачи.
Услови на работа
- Температура на околна воздушна средина: Опсег од −10 °C до +40 °C
- Надморска височина: Надморска височина на местото за инсталирање ≤1000 м над морското ниво
- Влажност: Просечна дневна релативна влажност ≤95 %; просечна месечна релативна влажност ≤90 %
- Сеизмичка отпорност: Способност да поднесе сеизмичка интензитетност до степен 8
- Класа на замрслување: Соодветно за средина со класа на замрслување II
- Нема силни вибрации, експлозивен гас или корозивен спроводлив прашин во просторијата за инсталирање
Објаснување на ознаката на моделот
- J: Внатрешен тип
- N: Заземјување прекинувач
- 15: Сериски број на дизајнот на производот
- 12: Номинален напон 12 kV
- (D): D означува електрична операција; отсуството на D означува рачна операција
- 31,5: Номинален краткотрајен издржлив струен тек 31,5 kA
- □: Растојание помеѓу полюсите (прилагодливо растојание помеѓу полюсите во мм)
Главни технички спецификации (JN15-12/(D)31,5)
| Ставка | Единица | Параметар |
|---|---|---|
| Намерано напонство | кВ | 12 |
| Рейтинг на краткосрочен ток на толерирање | kA | 31.5 |
| Номинален временски период на краток спој | с | 4 |
| Рейтинг на пиков ток на толерирање | kA | 80 |
| Ратинг Нагодени Кратки Цртежи Ток За Формирање | kA | 80 |
| издржлив напон на моќинската фреквенција од 1 минута (поле-земја/поле-поле) | кВ | 42 |
| Рейтинг на Издржливост Конtra Молниен Импулс | кВ | 75 |
| Механически живот | операции | 3000 |
Главни технички спецификации (JN15-24/(D)31,5)
| Ставка | Единица | Податоци |
|---|---|---|
| Намерано напонство | кВ | 24 |
| Номинален краткотрајен издржлив струен тек (топлинска стабилност) | kA | 31.5 |
| Номинален временски период на краток спој | с | 4 |
| Номинален струен тек на затворање при краток спој | kA | 80 |
| Номинална врвна струја на отпорност (динамичка стабилност) | kA | 80 |
| Номинално ниво на изолација | ||
| — Номинално краткотрајно напонско отпорност на фреквенција на мрежата | кВ | 68 |
| — Номинално импулсно напонско отпорност од грмеж | кВ | 125 |
| Механически живот | операции | 3000 |
Модуларна собирачка конструкција — Целата единица е изградена со расчленета собирачка конструкција. Поединечните компоненти можат да се заменат посебно, што го упростува инсталирањето на местото, пуштањето во експлоатација, проверката и подоцнежното одржување. Робусната механичка конструкција гарантира стабилна перформанса при долготрајна непрекината работа во комутационите простории.
Два начина на работа за флексибилна селекција — Основните модели поддржуваат рачно пружинско управување за едноставна локална контрола. Верзијата (D) е опремена со интегриран електричен погон, што овозможува далечинско или автоматско управување за прилагодување на автоматизирани системи за дистрибуција на енергија и проекти за интелигентни мрежи.
Изузетна перформанса на отпорност кон кратки споеви производот е оценет со номинален кратковремен издржлив струен тек од 31,5 kA и врвен краток струен тек од 80 kA. Тој може да го поднесе мигновениот висок авариски струен тек без трајна деформација или функционална неисправност, обезбедувајќи сигурна заштита за целиот комплет на прекинувачи.
Прилагодлива конфигурација многу можноси за растојание помеѓу полюсите се прилагодени за различни шкафови. Купувачите можат да изберат или да изостават изолирани покривки и изолирани плочи според локалните спецификации за електрична безбедност и барањата на проектот.
Висока механичка поуздивост оптимизираниот преносен механизам го намалува триењето и механичкото wear. Механичкиот век на траење достигнува до 3000 циклуси на работа, што е погодно за чести операции на превклучување во индустриски и комунални електрани.
Соодветност со глобални стандарди: Потврдено според GB/T 1985‑2023 и IEC 129. Извештаите за тестирање и сертификатите можат целосно да се достават за формални понуди и детална инженерска проверка за странски B2B купувачи кои работат на меѓународни проекти за енергетски мрежи и прекинувачки опрема.
Совршено совпаѓаат со KYN28, XGN и други внатрешни метални прекинувачки шкафови, а овие заземјувачки прекинувачи служат како критични безбедносни компоненти, намалувајќи ги ризиците од остаточен напон во текот на поправка на опремата и помагајќи на операторите да ги почитуваат локалните безбедносни прописи за електро-мрежите. Широко користени за:
- Среднонапонски електрани
- Индустријски простори за распределба на електрична енергија
- Електрани и рударски проекти со прекинувачки простори
- Среднонапонски распределбени системи во комерцијални згради
- Колекторски станици за обновливи извори на енергија со прекинувачка опрема
Додатни белешки за порачки и документација
- Достапни се прилагодени растојанија помеѓу полюсите за да се прилагодат на различни распореди на шкафовите.
- Ве молиме наведете го растојанието помеѓу полисите, со или без изолиран покривач/плоча, рачен или електричен погон при порачување.

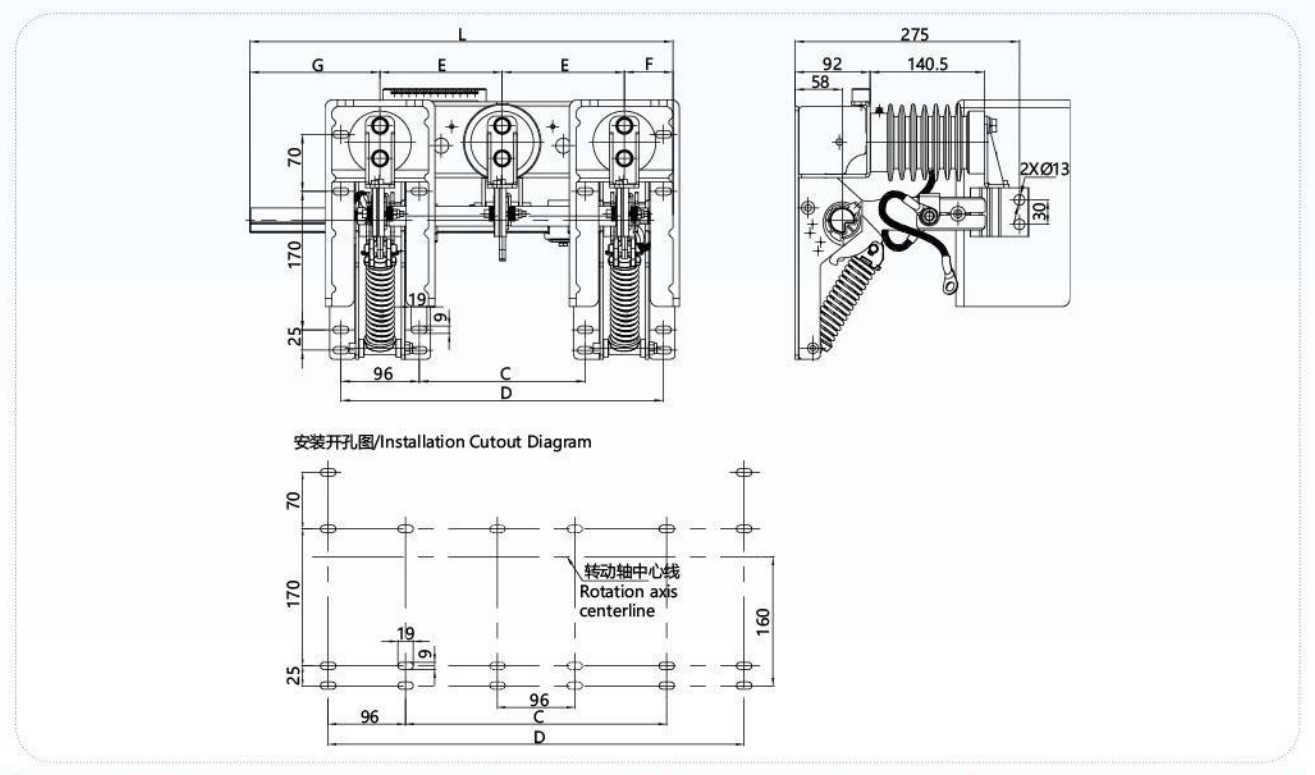

- Цртежи, извештаи од тестирање и димензионални документи можат да се достават по барање.
- Помошните материјали ја олеснуваат проценката на понудите, валидацијата на дизајнот на шкафовите и прифаќањето на проекти на локацијата за глобалните интегратори на прекинувачки опрема и крајните корисници.
