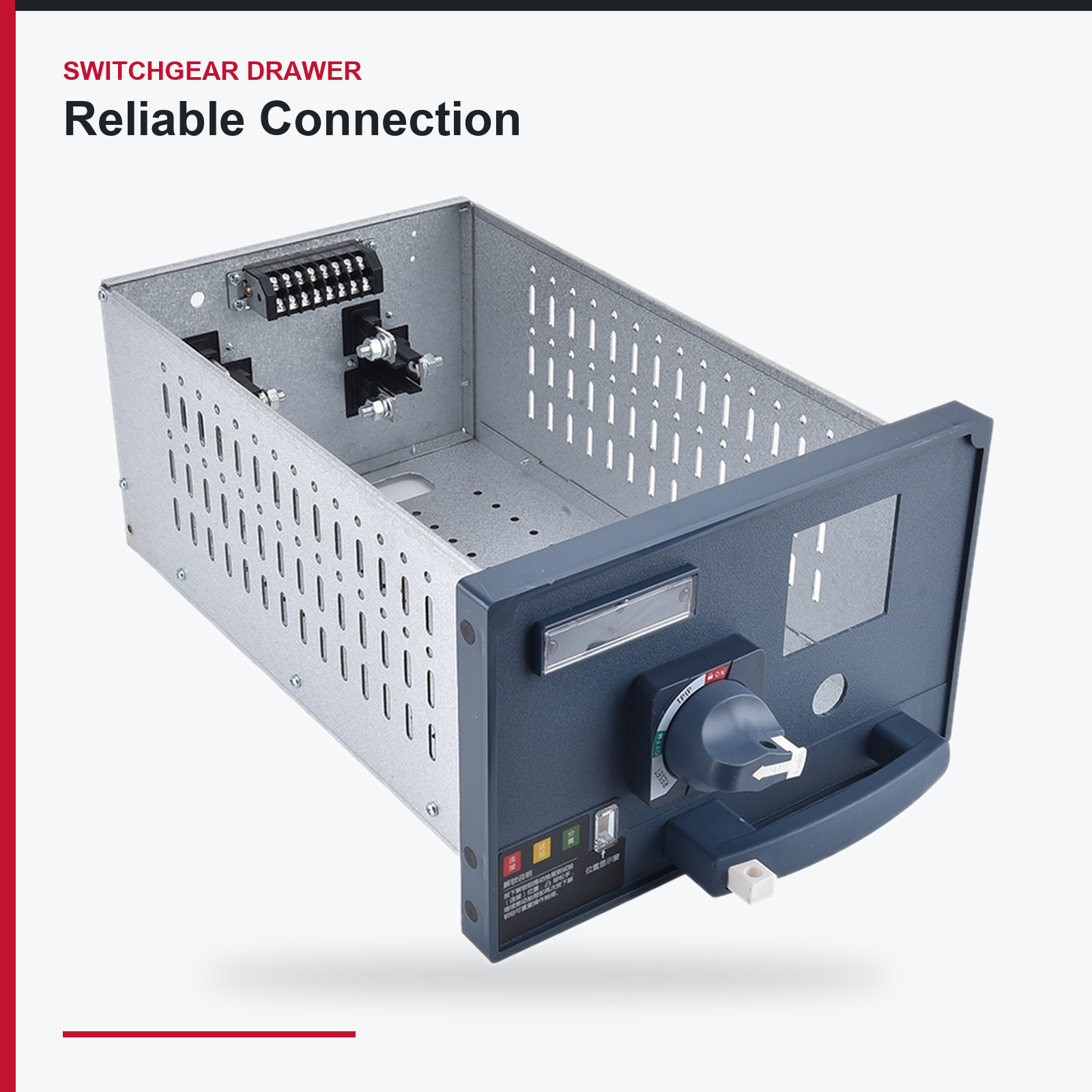

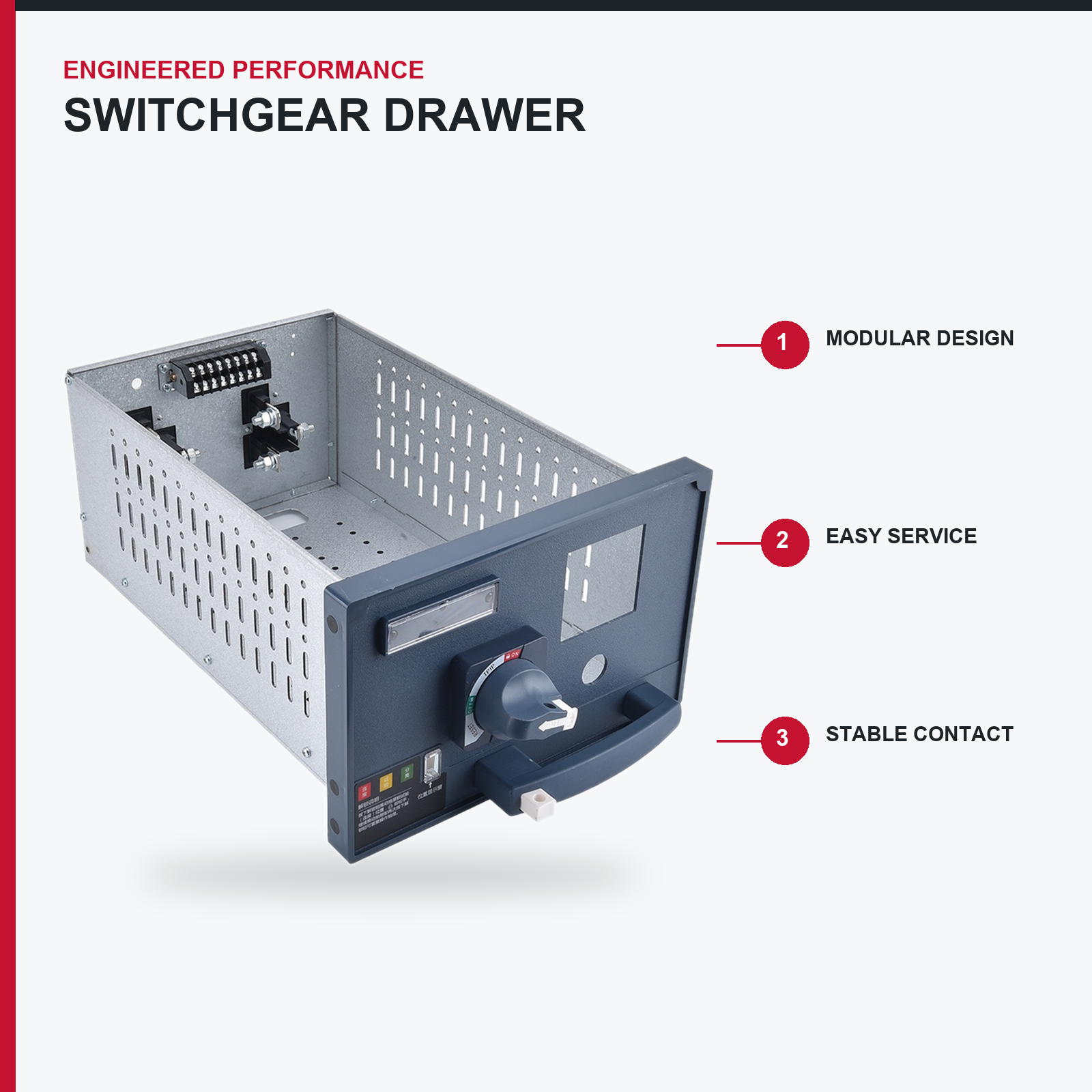

Pusvieneto ištraukiamasis stalčius – didžiausios tankumo funkcionalusis vienetas, 63 A
pusė vieneto yra mažiausias standartinis stalčius MOLDVOLT gaminių asortimente ir būtent jis lemia ištraukiamojo skydo tikrąją ekonomiškumą. Du vienetai užima vieną modulinę poziciją, todėl skydas, kuris gali talpinti 9 vieno vieneto maitinimo linijas, gali talpinti 18 pusės vieneto maitinimo linijų. Skirstomajame skyde su daugybe mažų išeinančių grandinių šis skirtumas reiškia vieną skydo skyrių vietoj dviejų – mažiau plieno, mažiau grindų ploto, mažiau laidų, mažiau pinigų.
KODĖL TANKUMAS YRA KOMERCINIS, O NE TECHNINIS ARGUMENTAS
Perjungimo kambario grindų plotas yra brangus kiekviename rinkoje, kurioje veikiame, ir rekonstrukcijos projektuose jis dažnai yra fiksuotas. Kai klientas keičia seną fiksuotą skydą esamame kambaryje, galimybė įdėti reikiamą maitinimo linijų skaičių į turimą plotį dažnai lemia užsakymo laimėjimą. Pateikite pusės vieneto konfigūracijos pasiūlymą – taip galėsite siūlyti ištraukiamą skydą ten, kur konkurentas gali siūlyti tik fiksuotą.
KAS PADARO TRAUKIKLĮ GERU AR BLOGU
Viskas, kas svarbu, yra sąsajos vietoje. Izoliuojantys kontaktai turi savarankiškai susilygiuoti ir išlaikyti nustatytą spaudimą, nes kontaktas su šiek tiek didesniu varža kaitinasi, oksiduojasi ir galiausiai sugenda – paprastai po dviejų metų nuo perdavimo ir visada pilnu apkrovos režimu. Trys padėtys turintis mechanizmas turi patikimai užsifiksuoti, kad būtų tikrai tikrinamasis režimas. Žemės kontaktas turi jungtis prieš maitinimo kontaktus ir atsijungti po jų – kiekvieną kartą.
Tai yra dalys, kurias vietiniai dirbtuvių darbininkai dažnai suprojektuoja neteisingai, kurdami savo stalčius, o gedimas nepastebimas pirmąją paleidimo dieną. Mes tiekiame vienetą jau surinktą, su laidais ir atskirai išbandytą, todėl jūsų dirbtuvėse statoma ne mechanizmo konstrukcija, o tik spintelė.
TAIP PAT TURI BŪTI GALIMYBĖ KEISTI VIENETUS VIENĄ Į KITĄ
Modulių matmenys laikomi toje pačioje brėžinio redakcijoje metus iš eilės. Šiandien užsakyta 1/2 vieneto dalis tiks plokštėje, pagamintoje prieš keletą metų. Būtent dėl šios priežasties konsultantai iš pradžių nurodo standartinę stalčių sistemą, ir būtent tai praranda statytojas, kai patys projektuoja stalčius vidinėje įmonės struktūroje.
PATEIKIAMA PARUOŠTA ARBA KAIP RINKINYS
Sukurta pagal jūsų maitinimo linijų tvarkaraštį su nurodyta įrenginio prekių ženklu, prijungta prie terminalų, pažymėta ir išbandyta. Arba kaip CKD rinkinys – korpusas, izoliuojantys kontaktai, įstatymo mechanizmas, saugos užraktas, rankenėlė, antrinis kištukas ir iš anksto supjaustyta laidų sąvarža – kartu su surinkimo brėžiniu, veržimo momentų reikšmėmis ir matavimų lentelėmis. Vienu metu paruošta laidų sąvarža sutaupo apie 30 % montavimo darbo laiko lyginant su laidų pjovimu ir suspaudimu atskirai.
Pagrindinės programos
– Mažos išeinančios maitinimo linijos GCS ir MNS skirstomuosiuose skyduose – apšvietimo grandinės, rozetės grandinės, mažų įrenginių maitinimas.
– Maži variklių paleidikliai iki apytiksliai 15 kW variklių valdymo centruose.
– Pakartotinės skirstomosios grandinės komercinėse pastatuose, viešbučiuose, ligoninėse ir oro uostuose.
– Rekonstrukcijos projektuose, kai maitinimo linijų skaičius didelis, o esamas jungtukų skyrius negali būti išplėstas.
– Vandens valymo ir siurblinėse stotyse su daugybe mažų voštų ir dozavimo grandinių.
– Technologinėse gamyklose su daugybe mažos galios variklių ir prietaisų.
- Duomenų centro ir ryšių įrenginių skirstymas, kai grandinės skaičius yra didelis.
- Saulės elektrinės pagalbinės grandinės ir seklių tiekimo grandinės.
TIPINĖS KONFIGURACIJOS
- Skirstomosios linijos su MCCB; tiesioginio paleidimo variklio paleidiklis su kontaktoriumi, perkrovos relėmis ir valdymo grandine; apšvietimo kontaktoriaus grandinė su laikmačiu; matavimo grandinė.
KODĖL PIRKĖJAI JO NUSAKO
Įmonė, kuri gali ištraukti sugendačią liniją ir įstatyti išbandytą atsarginę, atkuria tiekimą per minutes, o ne per valandas. Tolydžių procesų įmonėse prastovos sąnaudos žymiai viršija kainų skirtumą tarp nuolatinės ir ištraukiamos konstrukcijos – būtent tai turėtų pabrėžti skydo statytojas, kai klientas prieštarauja dėl kainos.
REGIONINIS PRITAIKYMAS
- Vidurio Rytai: didelis linijų skaičius viešbučiuose, prekybos centruose, ligoninėse ir oro uostuose. Perjungimo patalpos aplinkos temperatūra 50–55 °C reikalauja galios sumažinimo virš IEC nurodytos +40 °C nuorodos. Atsarginių vienetų strategija paprastai įtraukiama į technines specifikacijas komunalinėms paslaugoms ir EPC projektams.
– Afrika: kasyba, vandens ūkis, žemdirbystė ir pramonė. Nestabilių elektros tinklų sąlygos daro tikrai vertingą lengvai keičiamą maitinimo bloką; atsarginis stalčius yra pigesnis nei techninės priežiūros vizitas į nuošalią vietą.
– Rusija ir nepriklausomų valstybių bendrijos šalys: 380 V / 220 V skirstymas, EAC pagal TR CU 004/2011 ir TR CU 020/2011.
– Rytų Europa: 400 V, CE pagal mažųjų įtampų direktyvą (LVD) ir elektromagnetinio suderinamumo direktyvą (EMC) pagal EN 61439-2.
NETINKAMA
Maitinimo blokai su didesniu srovės reitingu nei vieneto – peršokti į vienetą arba didesnį. Fiksuoto tipo skydai, pvz., GGD, XL-21 ir JXF, neturintys stalčių skyrių.
TECHNINĖ INFORMACIJA – 1/2 vieneto ištraukiamasis funkcinis vienetas
Atitiktis: IEC 61439-1, IEC 61439-2, IEC 60947-2, GB 7251.1
| KATEGORIJA | Prekė | Parametrų detalės |
| Elektriniai parametrai | Nominalus eksploatacinis įtampa (Ue) | 400 V / 415 V kintamoji įtampa (galima 380 V) |
| Įvertinta izoliacijos voltas (Ui) | 1000 V | |
| Nominalus smūginis ištvermės įtampa (Uimp) | 8 kV | |
| Nominalinis dažnis | 50 Hz / 60 Hz | |
| Vieneto vardinė srovė | 63 A | |
| Įrenginio nominalusis trumpalaikis srovės atlaikymas (Icw) | iki 80 kA per 1 s | |
| Nominalus sąlyginis trumpojo jungimo srovės dydis | nustatomas pagal įmontuotą įrenginį | |
| Valdymo įtampa | 230 V kintamoji srovė, 110 V kintamoji srovė, 24 V nuolatinė srovė | |
| MODULIO GEOMETRIJA | Modulio dydis | pusės modulio pločio, vieno vieneto aukštis |
| Modulo aukštis | vieno vieneto aukštis (du vienetai dalijasi vieną modulio poziciją) | |
| Vienetų skaičius standartinėje sekcijoje | iki 36 pusvienetų standartinėje 1000 mm pločio sekcijoje, priklausomai išdėstymo | |
| Pakeitamumas | matmenys vienodi visose gamybos partijose ir metais | |
| IZOLIACINĖ SISTEMA | Dirbamos pozicijos | Jungti / Tikrinti / Atjungti – kiekvienas jungtis patikimai užrakinamas ir turi rodiklį |
| Pagrindiniai kontaktai | sidabruodintas varis, spyruoklinis, savireguliuojantis | |
| Antriniai kontaktai | sidabruodintas daugiakontaktis kištukas, įsijungia testavimo padėtyje | |
| Žemės kontaktas | įsijungia anksčiau ir išsijungia vėliau nei maitinimo kontaktai | |
| Mechaninė atsparumas | 100 000 veikimo ciklų | |
| Perstumimo režimas | rankinimo rankinė valdymo sistema, be įrankių | |
| Sąsajos | Saugos užraktų funkcijos | 1. Dėžutė negali būti rankinai pastumta, kai įrenginys uždarytas 2. Įrenginys negali būti uždarytas tarp nustatytų padėčių 3. Durys negali būti atidarytos, kai įrenginys uždarytas (ši funkcija gali būti laikinai išjungta naudojant įrankį tik įgaliotiesiems asmenims) 4. Atjungimo padėtyje numatyta įrengti kabineto užraktą |
| MAITINIMO ĮRENGINYS | Taikomas MCCB / paleidiklis | MCCB rėmelis iki 63 A arba kontaktorinio tipo paleidiklis iki apytiksliai 15 kW |
| Maitinimo įrenginių tipai | skirstomasis maitinimo įrenginys, tiesioginio įjungimo paleidiklis, apšvietimo kontaktorius | |
| Variklių apsaugą | šiluminis perkrovos relės arba elektroninė variklio apsaugos relė | |
| Statyba | Korpuso medžiaga | aliuminio-cinko dengta plieno lakštinė medžiaga, miltelinė danga |
| Vidinė izoliacija | Forma 3b / Forma 4b pagal IEC 61439-2 po montavimo | |
| Apsaugos laipsnis | Apsauga nuo kietųjų dalelių ir vandens nuo IP30 iki IP54 priklausomai nuo skydo konfigūracijos | |
| Įjungimas | iš anksto supjaustyta modulinė laidynė, su įstatytomis ir pažymėtomis lizdinėmis vielomis, sumažinanti montavimo darbų sąnaudas vietoje apytiksliai 30 % palyginti su atskirų laidų prijungimu | |
| Terminalai | prieinama iš priekio, pritaikyta maitinimo kabelių diapazonui | |
| TIKRINIMAS – KIEKVIENAS VIENETAS | Gamykloje atliekami bandymai | Dielektrinės tvirtumo bandymas 1 minutę nominaliąja bandymo įtampa; užfiksuota izoliacijos varža; patikrinta trijų padėčių veikimas ir blokuojamosios funkcijos veikimasis; tikrinama kontaktų išdėstymo tikslumas ir jungimosi gylis; funkcinis maitinimo logikos bandymas |
| Ekspluatavimo sąlygos | Ambientinės temperatūros | –5 ℃ iki +40 ℃ pagal IEC standartą; patikrinta iki +55 ℃ su galios mažinimu |
| Santykinė drėgmė | 50 % esant +40 ℃, iki 90 % esant +20 ℃ | |
| Aukštumas | iki 2000 m |
Parinkčių
Atsarginis vienetas karštam rezervui | elektroninis variklio apsaugos relės įrenginys su Modbus
Profibus arba Profinet | žemės nuotėkio apsauga | ampermetras ir energijos matavimo prietaisas
vietinis / nuotolinis perjungiklis | termistoriaus apsaugos įėjimas | 60 Hz patikrinimas skirtas
Saudo Arabijai | tropinė danga | CKD stalčiaus rinkinys vietinei surinkimui
Pastaba
Du 1/2 vienetai užima vieną modulio poziciją, todėl šiame asortimente pasiekiamas didžiausias maitinimo linijų tankis. Tai konfigūracija, kurią reikia nurodyti modernizuojant projektus, kai jungtuvų patalpos grindų plotas yra fiksuotas.
PATEIKIAMA PARUOŠTA ĮRENGIMUI – SUNKIAUSIAS DARBO ETAPAS JAU ATLIKTAS
Ištraukiamasis skyrius – tai ne dėžutė su pertraukikliu viduje. Kontaktų lygiavimas, trijų padėčių blokuotės geometrija ir antrinio kištukinio jungties įsijungimas – tai tie ištraukiamojo skyriaus elementai, kuriuos vietiniai dirbtuvių darbininkai dažniausiai suprojektuoja neteisingai; neteisingai sukonstruotas ištraukiamasis skyrius po dviejų metų virsta nudegusiais kontaktais. Mes tiekiame vienetus jau surinktus, prijungtus ir išbandytus, todėl jūsų dirbtuvėse montuojama spintelė – o ne derinamas mechanizmas.
1. FUNKCINIAI VIENETAI SUKURTI PAGAL JŪSŲ GRAFIKĄ
Siųskite mums maitinimo schemą, o mes pagaminsime stalčius pagal ją: skirstymo, tiesioginio prijungimo, žvaigždės-trikampio, minkštojo paleidimo, kintamosios srovės variklių valdymo (VFD) ir priešingos krypties stalčius. Įrenginių prekės ženklas – pagal Jūsų nurodymus. Kiekvienas vienetas pristatomas su prijungtais laidais prie terminalų, su žymėjimu ir atskirai išbandytas.
2. UŽTIKRINTA TARPUSAVIO KEIČIAMUMO GARANTIJA VISUOSE PARTIJŲ RINKINIUOSE
Standartiniai modulių matmenys laikomi toje pačioje brėžinių redakcijoje metų metais. Šiandien užsakyta vieno vieneto dėžutė tiks į spintelę, kurią pastatėte prieš tris metus. Tai vienintelė priežastis, kodėl konsultantai nurodo standartizuotą sistemą, o tai taip pat yra vieta, kur netinkamas vidinis stalčių projektavimas vėliau kainuoja klientui.
3. CKD STALČIŲ RINKINIAI VIETINEI SURINKIMUI
Jei norėtumėte surinkti stalčius patys, mes tiekiame stalčių rinkinį: korpusą, izoliuojančius kontaktus, įstumimo mechanizmą, saugos įrenginį, rankenėlę, antrinį kištuką ir laidų sąvaržą, kartu su surinkimo brėžiniu bei sukimo momentų ir matavimų lentelėmis. Iš anksto supjaustyta modulari laidų sąvarža viena pašalina apie 30 % vietinio surinkimo darbo lygio palyginti su laidų pjovimu ir suspaudimu po vieną.
4. MOKYMAI APIE MECHANIZMĄ
Lygiavimas, kontaktinio slėgio patikrinimas, trijų padėčių patvirtinimas, tarpusavio užrakinimo funkcijos bandymas ir ištraukiamosios dėžutės traukimo jėgos patikrinimas – mokoma jūsų pačių stende su jūsų pačių vienetais, vietoje arba per vaizdo sesiją.
5. ATSARGINĖS DĖŽUTĖS IR ATSARGŲ STRATEGIJA
Pateikite atsarginės dėžutės rinkinio kainą kartu su pagrindine užsakymo forma. Karštoji atsarginė dėžutė leidžia gamyklos darbuotojams atkurti maitinimo įrenginį per minutes, o ne per valandas, o EPC projektuose ji dažnai yra priežastis, kodėl išvis buvo pasirinkta ištraukiamoji skydinė. Mes išlaikome šį dizainą, kad atsargos liktų pirkamos visą įrenginio eksploatacijos laikotarpį.
6. DOKUMENTACIJA JŪSŲ PATEIKIMUI
Standartinio bandymo sertifikatas kiekvienam vienetui, įrenginių sertifikatai, prijungimo schema, dėžutės tvarkaraštis ir detalių sąrašas. Formatuota taip, kad dokumentai galėtų būti tiesiogiai įtraukti į jūsų IEC 61439 patvirtinimo failą.
7. PO PARDAVIMO PASLAUGOS
techninės pagalbos reakcija per 24 valandas, 12 mėnesių nuo įdiegimo arba 18 mėnesių nuo siuntimo, atsarginės kontaktinės ir tarpusavio užrakinimo dalys laikomos toje pačioje versijoje.
8. KOMERCINĖS SĄLYGOS
FOB, CFR, CIF, DDP, Ex-Works. Mišrus krovinys su spintomis ir komponentais. Prekių užtikrinimas, T/T, L/C. Prieš pradedant masinę gamybą priimami pavyzdžiai.
KOKYBĖS KONTROLĖ – KIEKVIENA LENTELĖ TIKRINAMA KAIP VIENETAS
Ištraukiamoji lentelė sugenda sąsajos vietoje, o ne komponento viduryje. Kontaktinį slėgį, išdėstymą ir užrakinimo geometriją nulemia tai, ar lentelė po tūkstančio operacijų vis dar veikia tinkamai, o viskas tai paslėpta uždarius duris. Todėl kiekvienas vienetas tikrinamas kaip pilna surinktų dalių sistema prieš išeinant iš gamybos linijos.
MATMENINIAI IR MECHANINIAI TIKRINIMAI – 100 %
1. Korpuso matmenys ir stačiakampiškumas pagal modulio brėžinį, kad būtų užtikrinta tikroji keičiamumas su ankstesniais partijomis, o ne tik teorinė galimybė.
2. Izoliuotų kontaktų išdėstymas ir įsiterpimo gylis patikrinami kalibruotu įrenginiu; kontaktinis slėgis matuojamas pagal nustatytus reikalavimus.
3. Pagrindinių ir anulinių kontaktų sidabro dangos storis tikrinamas atsitiktinėse partijų imtyse.
4. Trijų padėčių valdymas – prijungti, tikrinti, atjungti – kiekvienos padėties įsifiksavimas patvirtintas teisingu indikatoriumi.
5. Synchronizavimo funkcija – dėžutė negali būti įtraukta, kai įrenginys uždarytas, ir įrenginys negali būti uždarytas tarp nustatytų padėčių. Patikrinta abiem kryptimis.
6. Įtraukimo jėga išmatuota ir įrašyta; standžios mechanizmo dalys atmestos, o ne sureguliuotos kliento vietoje.
7. Žemės jungties sekos patikrinimas – žemės kontaktas turi susidaryti prieš srovės kontaktus ir nutrūkti po jų.
8. Mechaninė ištvermė patikrinta tipinėse bandymų pavyzdžių serijose – 100 000 ciklų.
ELEKTRINIAI TIKRINIMAI – 100 %
9. Prietaiso schemai atitinkantis laidynas patikrintas; tikrinami izoliaciniai antgaliai, terminalų priveržimo laipsnis ir žymėjimas.
10. Antrinio kištukinio jungiklio kontaktų išdėstymas patikrintas grandinės grandine.
11. Dielektrinio atlaikymo bandymas vykdomas nustatyta bandymo įtampa vieną minutę, o izoliacijos varža išmatuojama ir įrašoma.
12. Maitinimo grandinės logikos funkcinis bandymas – paleidimo seka, apsaugos relės nustatymai, indikacija ir, jei įrengta, ryšys.
Ką gaunate
Atskiro rutininio bandymo sertifikatas su vieneto serijos numeriu, stalčiaus tvarkaraščiu, laidynės schema, įrenginių sertifikatais ir stalčiaus sistemos tipinio bandymo įrodymais, kad būtų palaikytas jūsų IEC 61439 patvirtinimo failas.
SEKAMUMAS IR ATKABALAI
Kiekvienas vienetas yra priskiriamas jo brėžinio redakcijai. Kai užsisakysite keitinį po penkerių metų, gausite tiksliai tą stalčių, kuris tiks. Prieš masinę gamybą pateikiami pavyzdiniai vienetai montavimo bandymams, o trečiosios šalies inspekcija priimama pagal prašymą.
