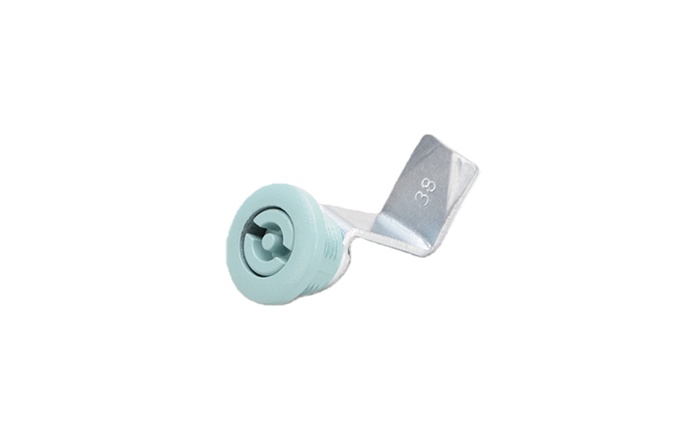

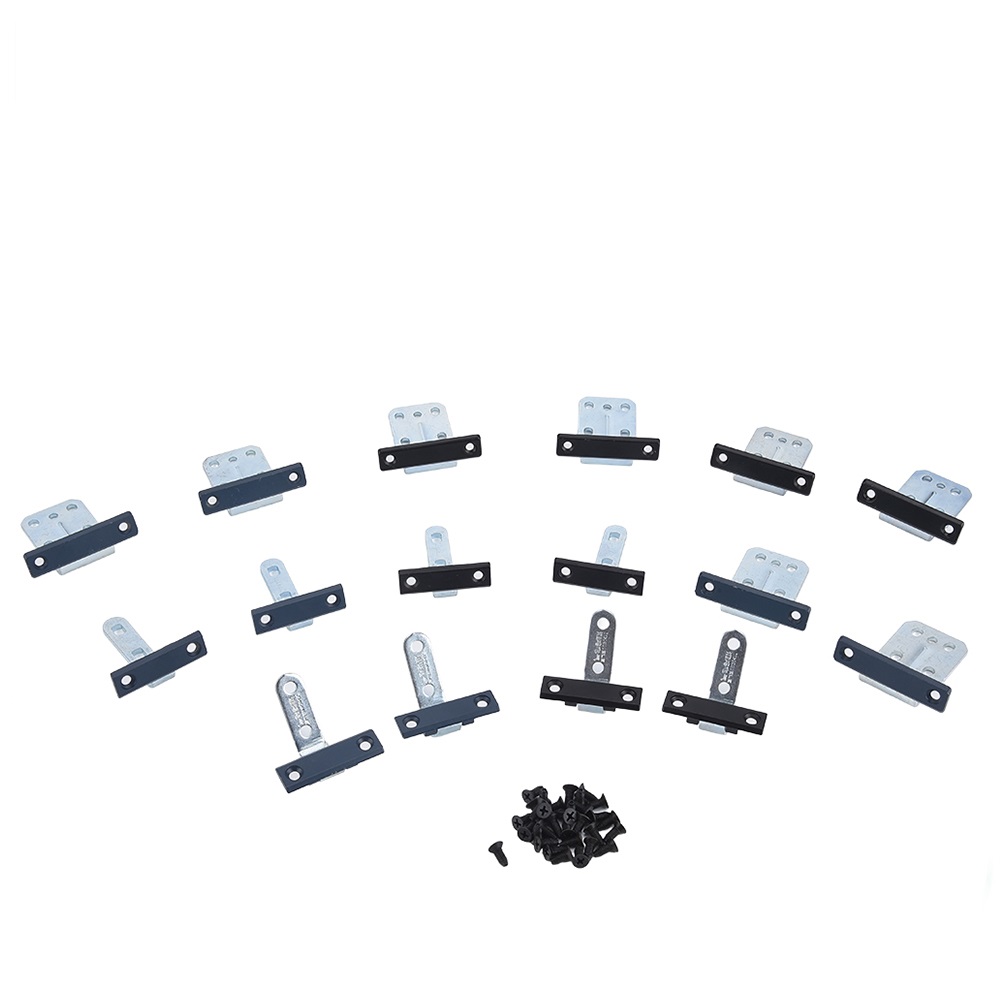

Schaltanlagen-Verschlusssystem – Exzenterverriegelungen, Dreipunktverriegelungen und schlüsselbetätigte Systeme
Ein Verschluss macht aus einem Schrank einen kontrollierten Raum statt nur einen einfachen Schrank. Er muss die Tür so fest schließen, dass die Dichtung dicht ist, die Tür auch bei innerem Druck geschlossen halten, Manipulationen an unbeaufsichtigten Standorten widerstehen und dennoch für eine autorisierte Person – auch mit kalten oder behandschuhten Händen – leicht zu öffnen sein. Billige Verschlüsse versagen bei einer dieser vier Anforderungen – meist bereits bei der ersten.
WARUM DER VERSCHLUSS DIE IP-SCHUTZART BESTIMMT
Dies ist der Teil, den die meisten Menschen übersehen. Eine IP65-Schutzart wird erreicht, indem eine Dichtung gleichmäßig entlang des gesamten Türumfangs komprimiert wird. Ein einzelner Klinkenverschluss in der Mitte einer hohen Tür kann dies nicht leisten – die oberen und unteren Ecken bleiben um einen Millimeter geöffnet, und bei einem Außenschrank in Nigeria oder im Golfraum lässt dieser Millimeter über die nächsten fünfzehn Jahre hinweg Staub und durch Wind getriebenen Regen eindringen. Deshalb benötigt eine hohe Tür ein Dreipunktverriegelungssystem: eine Verriegelung mit drei Eingriffspunkten sowie einer gleichmäßigen Kompression der Dichtung. Die Spezifikation „IP65“ zusammen mit der Montage eines einzelnen Klinkenverschlusses ist eine Spezifikation, die im Betrieb versagt – und das ist leider weit verbreitet.
Was wir liefern
Klinkenverschlüsse in Doppelzahn-, dreieckigem, quadratischem und schlüsselbetätigtem Ausführungsformat; Dreipunktverriegelungssysteme mit Stangensätzen, die auf die Türhöhe zugeschnitten sind; Schwenkgriffe mit Einsteckoptionen; abschließbare Griffe für Lock-out/Tag-out-Anwendungen; sowie Vierteldrehverriegelungen für kleine Türen. Zinklegierung, druckgegossen, mit Standardausführung verchromt oder schwarz beschichtet; Edelstahl für Küsten- und Prozessumgebungen.
SCHLÜSSELZUORDNUNG – DENKEN SIE DARÜBER NACH, BEVOR SIE BESTELLEN
Gleichschließend über eine Baureihe bedeutet, dass ein einziger Schlüssel alle Abschnitte öffnet – genau das wünscht sich ein Anlagen-Elektriker. Unterschiedlich schließend bedeutet, dass jeder Abschnitt seinen eigenen Schlüssel hat – genau das wünscht sich ein Vermieter mit mehreren Mietern. Eine Hauptschlüsselanlage bietet beides. Ein Fehler hierbei ist für die gesamte Lebensdauer der Installation lästig; richtig zu spezifizieren kostet jedoch nichts – bereits beim Bestellvorgang. Wir liefern alle drei Varianten und führen den Schließplan, sodass Ersatzschlüssel auch Jahre später beschafft werden können.
WARUM FERTIGEN WIR DIESE SELBST
Schlösser, Griffe, Scharniere und Verriegelungen gehören genau zu jener Komponentenklasse, bei der Schaltschrankbauer in unseren Märkten regelmäßig Schwierigkeiten haben, konsistent zu beschaffen: im einen Monat verfügbar, im nächsten ausverkauft; Toleranzen variieren zwischen Chargen; passende Griffe zum Schloss sind nicht vorrätig. Sie zählen zu den über 2.000 Komponenten, die wir selbst fertigen – damit ein Distributor eine durchgängige Hardware-Serie führen kann, statt mehrere Lieferanten koordinieren zu müssen.
Hauptanwendungen
– Türverriegelung an Schaltanlagenabschnitten der Typen GGD, XL-21, GCK, GCS und MNS.
- JXF-Verteilerkasten und Zuführsäule: Verriegelung für Innen- und Außenbereich.
- Maschinensteuerungsschrank und Gehäuse für OEM-Ausrüstung: Verriegelung.
- Telekommunikationsunterkunft, Basisstation und Geräteschrank: Sicherheit.
- Außenstandort-Schränke, Straßenbeleuchtungssteuerung und Pumpwerk-Gehäuse, wo Manipulation ein echtes Risiko darstellt.
- Solar-PV-Kombinationsschrank und Wechselrichterschrank: Verriegelung.
- Versorgungs-Zählerschränke mit gesteuertem Schlüsselkonzept.
- Nachrüst- und Ersatzschlösser für bestehende Installationen.
Auswahlhilfe
Kleine Tür bis ca. 600 mm Höhe, innen: Einzel-Nockenschloss ausreichend. Hohe Tür oder jede Tür mit IP54 oder höherer Schutzart: Dreipunktverriegelung mit Stangensatz. Außen- oder unbeaufsichtigter Standort: Vorhängeschlossfähiger Schwenkgriff oder Dreipunktverriegelung mit Vorhängeschlossmöglichkeit. Mehrfachnutzer- oder Versorgungsinstallation: Unterschiedlich geschlüsselt oder zentral geschlüsseltes System.
Regionale Eignung
- Naher Osten: Außenschaltschränke sind UV-Strahlung, Sand und aufgewirbeltem Staub ausgesetzt. Schlosskörper benötigen korrosionsbeständige Beschichtung, und die Dreipunktverriegelung ist effektiv zwingend für eine echte IP65-Dichtheit. Versorgungsunternehmen geben bei Installationen häufig ein definiertes Schlüsselsystem vor.
- Afrika: Manipulation und Diebstahl an unbeaufsichtigten Standortschränken sind ein alltägliches Problem; daher sind Vorrichtungen zum Anschließen eines Vorhängeschlosses und manipulationssichere Befestigungen praktische Erfordernisse statt Optionen. Küstenfeuchte macht Edelstahl trotz höherer Kosten an der Tür lohnenswert.
- Russland und GUS-Staaten: Schlösser müssen bei niedrigen Temperaturen auch mit Handschuhen bedienbar sein; größere Griffformate und kältebeständiges Schmiermittel sind erforderlich.
- Osteuropa: CE-gekennzeichnete Baugruppen; das Schloss ist Teil der Schutzvorrichtung gegen elektrischen Schlag, bei der zur Zugänglichkeit spannungsführender Teile ein Werkzeug oder ein Schlüssel erforderlich ist.
Nicht geeignet für
Gehäuse für explosionsgefährdete Bereiche mit zertifizierten Ex-Befestigungselementen. Feuerbeständige Türbaugruppen mit zertifizierter Beschläge.
TECHNISCHE DATEN – Schlosssystem für Schaltanlagen
Konformität: IEC 61439-1, IEC 60529, DIN 43668 (Einsatzmaße)
| KATEGORIE | Artikel | Parameterdetails |

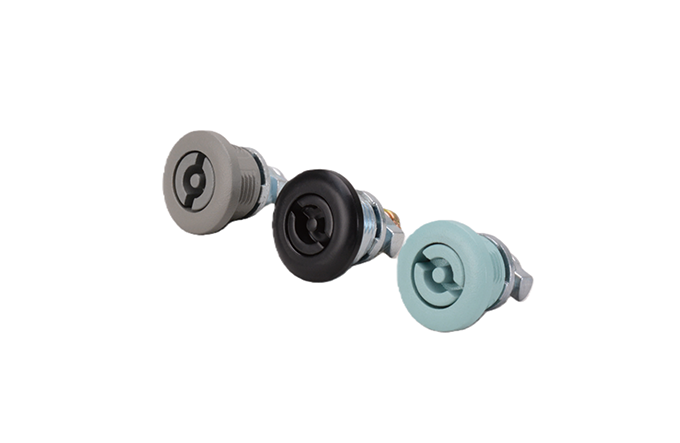

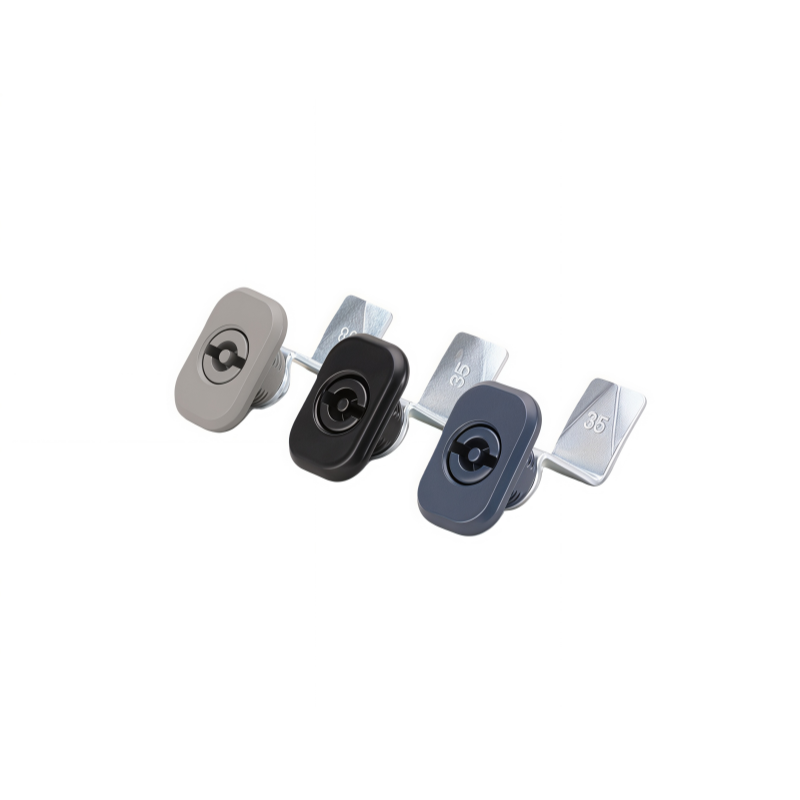

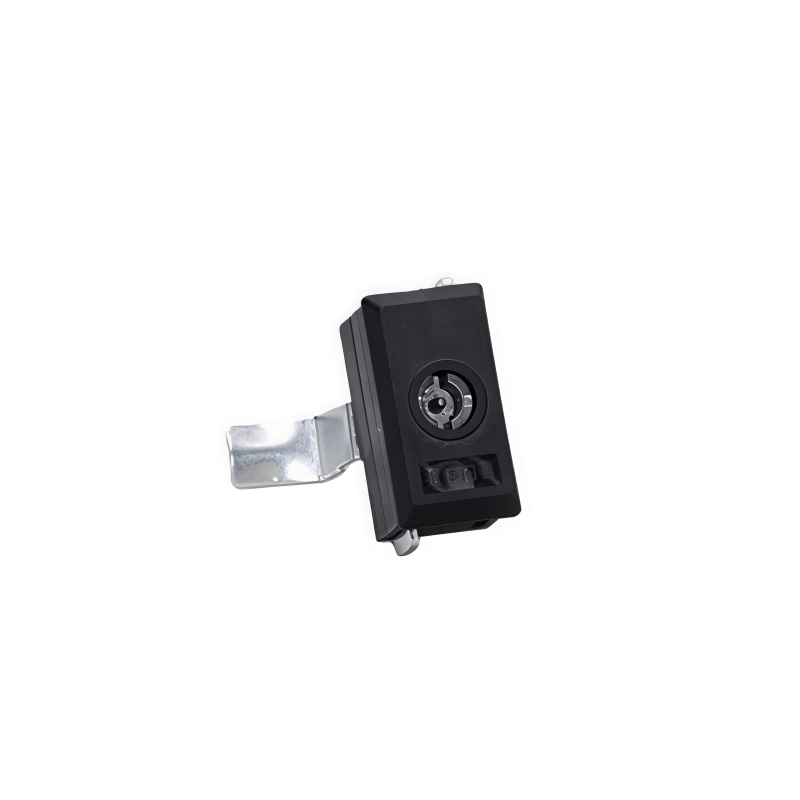

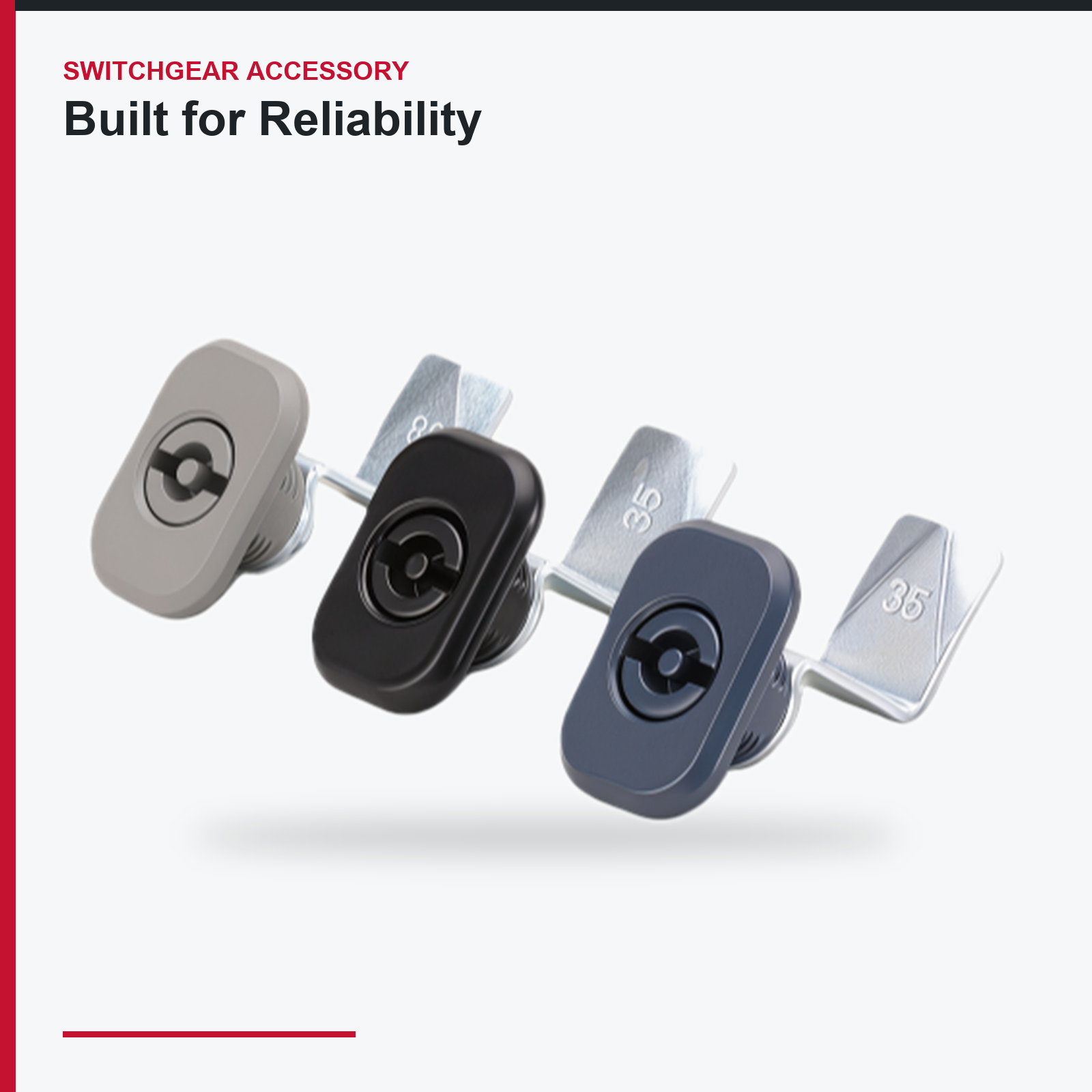

| Schlossarten | Cam Lock | doppelbit 3 mm / 5 mm / 8 mm, dreieckig 6,5 mm / 7 mm / 8 mm, quadratisch 6 mm / 7 mm / 8 mm, schlüsselbetätigt, Schraubendreher-Schlitz |
| Vierteldreh-Riegel | für kleine Türen und schwenkbare Rosetten | |

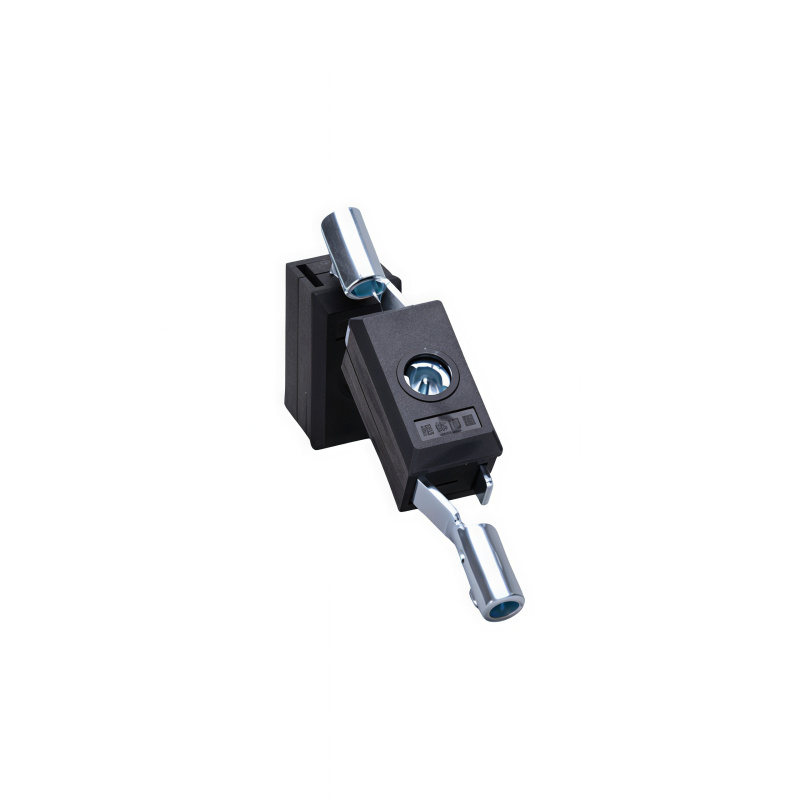

| 3-Punkt-Riegel | einzelner Betätigungspunkt treibt obere Stange, untere Stange und Mittel-Nocke an | |

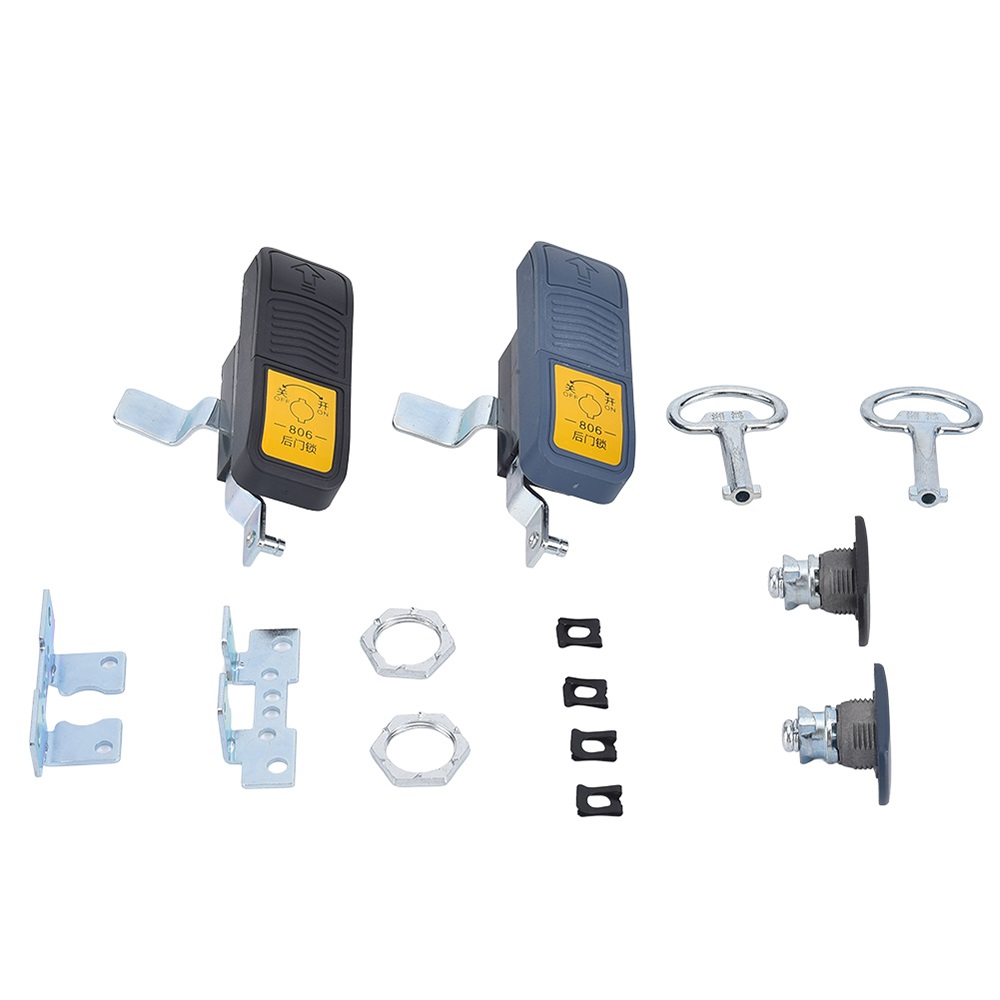

| Schwenkgriff | hebegriff mit Schloss-Einlage, bündig im geschlossenen Zustand | |
| Vorhängeschloss-fähiger Griff | verschluss für bis zu 3 Vorhängeschlösser, Bügelstärke 4–8 mm | |
| MATERIALIEN UND OBERFLÄCHE | Karosserie | zinklegierung, Druckguss |
| Standardausführung | verchromt oder schwarz pulverbeschichtet | |
| Korrosionsbeständige Variante | edelstahl 304 oder 316 für Küsten- und Industriestandorte | |
| Einfügung | zinklegierung oder Edelstahl | |
| Dichtung am Rosettenrahmen | geformter Elastomer | |
| 3-PUNKT-VERSPERRSYSTEM | Stabmaterial | verzinkter Stahl |
| Durchmesser der Stange | 8 mm | |
| Stabslänge | auf Türhöhe zugeschnitten, Bereich 1000–2200 mm | |
| Verlobung | oben, unten und in der Mitte | |
| Zweck | gleichmäßige Dichtungskompression entlang des gesamten Türumfangs, wodurch bei einer hohen Tür eine echte IP54- oder IP65-Dichtung erreicht wird | |
| SCHLÜSSELANORDNUNGEN | Gleichschlüssig | ein Schlüssel öffnet jedes Schloss der Serie |
| Unterschiedlich verschlüsselt | jedes Schloss hat einen eigenen Schlüssel | |
| Zentralverschlüsselt | einzelschlüssel plus Zentralschlüssel | |
| Schlüsseldienst | Schlüsselcodes werden dokumentiert, sodass Ersatzschlüssel während der gesamten Lebensdauer der Installation bereitgestellt werden können | |
| Leistung | Eindringeschutz am Schloss | IP65 mit der mitgelieferten Rosettendichtung |
| Mechanische Ausdauer | mindestens 10.000 Betriebszyklen | |
| Türgriff-Einziehfunktion | 3-Punkt-System komprimiert die Dichtung gleichmäßig über ihre gesamte Länge | |
| Salzspray | 96 h Standardverchromung, 500 h bei verbesserter Oberfläche, Edelstahl unbegrenzt im Normalbetrieb | |
| Betriebstemperatur | −25 °C bis +70 °C | |
| Sicherheit | Manipulationssichere Befestigungselemente | verfügbar |
| Vorrichtung für Vorhängeschloss | für Lock-out/Tag-out | |
| Struktur | Verdeckte Befestigung, sodass das Schloss nicht von außen am Schaltschrank entfernt werden kann | |
| Abmessungen | Ausschalt- | DIN 43668-Norm, 22,5 x 22,5 mm mit 3-mm-Radius (andere Ausschnitte erhältlich; maßgenaue Zeichnung wird mit jedem Teil geliefert) |
| Türdickebereich | 1,0 – 3,0 mm mit dem mitgelieferten Buchsen-Set |
Optionen
Edelstahl-Ausführung | manipulationssichere Befestigungselemente | individueller Schlüsselcode
Hauptschlüsselsystem | Schnittstelle für elektronische Zugangskontrolle | OEM-Branding und
private-Label-Verpackung | Kalttemperaturversion für Russland und GUS-Staaten
DIE TEILE, DIE SIE NICHT ZUVERLÄSSIG LOKAL BEZIEHEN KÖNNEN
Fragen Sie jeden Schaltschrankbauer in unseren Märkten, was eine Produktionscharge tatsächlich verzögert – und es ist selten der Leistungsschalter. Vielmehr sind es die gebrochen angelieferten Sammelschienenhalter, die Klemme, die nicht zur auf der Zeichnung angegebenen Sammelschienenstärke passt, der Griff ohne passendes Schloss, das Scharnier, das eine beladene Tür nicht trägt. Wir fertigen über 2.000 dieser Komponenten selbst – mit mehr als 38 Patenten dahinter – genau deshalb, weil der offene Markt sie nicht konsistent liefert.
1. VOLLSTÄNDIGES LIEFERPROGRAMM AUS EINER QUELLE
Isolatoren, Sammelschienenhalter, Kabelklemmen, Scharniere, Schlösser, Griffe, Betätigungsmechanismen, Trennkontakte, Montageschienen und Schaltschrank-Hardware – ein Lieferant, eine Packliste, ein Container. Sie verfolgen nicht mehr acht Zulieferer für einen einzigen Schaltschrank.
2. MAßDATEN UND PASSGENAUE ZEICHNUNGEN
Jedes Teil wird mit einer maßgenauen Zeichnung, einer Tabelle zur Verträglichkeit mit Sammelschienen oder Platten, einem Anzugsmoment und einer Werkstoffspezifikation ausgeliefert. Ihr Konstrukteur kann die Sammelschienenkammer entwerfen, ohne vorab Muster zu bestellen.
3. ABGESTIMMTE SYSTEME, KEINE EINZELTEILE
Isolatoren, Halter und Klemmen sind als System mit einer angegebenen Spitzenkurzschlussfestigkeit ausgelegt. Die Vermischung verschiedener Marken ist der Grund dafür, dass eine Sammelschienenkammer, die auf dem Papier in Ordnung erscheint, einen Kurzschlusstest nicht besteht. Geben Sie das komplette Set sowie die Kurzschlussfestigkeit an – diese stellt einen Konstruktionswert dar, kein bloßes Hoffnungsziel.
4. KUNDENSPEZIFISCHE UND OEM-TEILE
Nichtstandardgrößen, alternative Gewindeformen, markengekennzeichnete Teile und Eigenmarkenverpackungen. Werkzeugentwicklung für Großkunden mit Zeichnungen unter Geheimhaltungsvereinbarung (NDA).
5. LAGERHALTUNG, MINDESTBESTELLMENGE UND KONSOLIDIERUNG
Niedrige Mindestbestellmengen bei Standardartikeln, sodass ein Distributor einen funktionsfähigen Lagerbestand führen kann – statt eines gesamten Lagers. Konsolidierte Verladung mit Schaltschränken, Schubladen und Geräten in einer einzigen Sendung.
6. MATERIAL- UND KONFORMITÄTS-DOKUMENTATION
Materialzertifikate, Entflammbarkeits- und Tracking-Index-Daten für isolierende Teile, Berichte zur Plattierungsdicke für leitfähige Teile, RoHS-Erklärungen sowie die Komponentennachweise, die für Ihre IEC 61439-Prüfdatei erforderlich sind.
7. KUNDENDIENST NACH DEM VERKAUF
24-Stunden-technische Reaktion. Kostenloser Ersatz für jedes Teil, das aufgrund von Abweichungen in Abmessungen oder Material versagt. Teile werden stets der gleichen Zeichnungsrevision entsprechend gehalten, sodass eine Reparatur im fünften Jahr immer noch passt.
8. KOMMERZIELLE BEDINGUNGEN
FOB, CFR, CIF, DDP, Ab Werk. Handelsversicherung, Überweisung (T/T), Akkreditiv (L/C). Muster zur Einbauprüfung vor Serienanlauf.
QUALITÄTSKONTROLLE – DIE KLEINEN TEILE, DIE ENTSCHEIDEN, OB EINE LEISTE DURCHGEHT
Fehler auf Komponentenebene sind günstig zu verhindern, aber teuer zu entdecken. Ein gerissener Isolator, ein unzureichend beschichteter Kontakt oder eine Klammer, die um 2 mm außerhalb der Toleranz liegt, wird nicht in der Werkstatt sichtbar – sondern erst beim Durchschlagtest oder bei einem Kurzschluss. Daher erfolgt die Eingangsprüfung und die Zwischenprüfung bei jeder Charge.
Materialkontrolle
1. Rohmaterial wird bei Erhalt anhand der Zertifikate überprüft – Polymer-Sorte, Kupferreinheit, Stahlsorte und -dicke.
2. Isoliermaterialien werden hinsichtlich Entflammbarkeitsklasse, Comparative Tracking Index (CTI) und Durchschlagfestigkeit qualifiziert; flammgeschützte Sorten werden durch Chargenpapiere bestätigt.
3. Metallteile werden vor der Umformung auf Güteklasse, Dicke und Oberflächenzustand geprüft.
Maßhaltigkeitskontrolle
4. Erstteilprüfung an jedem Werkzeug und bei jedem Produktionslauf mit vollständigem dimensionsbezogenem Prüfbericht gemäß Zeichnung.
5. Zwischenprüfungen durch Stichproben gemäß vereinbartem AQL; kritische Abmessungen werden an kalibrierten Messgeräten ermittelt.
6. Gewindequalität und Auszugskraft von Einsätzen werden an gewindeten sowie einsatzgeformten Teilen geprüft.
7. Passgenauigkeitsprüfung gegenüber dem Gegenstück – ein Halter wird mit dem tatsächlichen Profilquerschnitt, nicht nur anhand einer Zahl in der Zeichnung, überprüft.
Leistungstest
8. Isolierende Teile: Prüfung der Wechselspannungsfestigkeit, des Isolationswiderstands, der mechanischen Biege- und Kragarmbelastung sowie der thermischen Zyklen an Chargenstichproben.
9. Leitfähige Teile: Plattierungsdicke mittels Beschichtungsmessgerät, Haftfestigkeit, Übergangswiderstand und Temperaturanstieg bei Nennstrom.
10. Mechanische Teile: Betätigungs- bzw. Betätigungskraft, Dauerfestigkeitsprüfung durch Schaltzyklen sowie Belastungsprüfung an Scharnieren, Verriegelungen und Spannvorrichtungen.
11. Korrosion: Salznebeltest an verchromten und beschichteten Teilen; Stunden bis zum ersten Fehler werden dokumentiert.
12. Umgebung: Feuchte- und Wärmealterung an Proben, relevant für Installationen im Golfraum und in tropisch-afrikanischen Regionen.
AUSSEHEN UND VERPACKUNG
13. Visuelle Inspektion auf Risse, Hohlräume, Grat, Grate, Beschichtungsfehler und Farbkonsistenz.
14. Lesbarkeit und Richtigkeit der Kennzeichnung.
15. Menge, Verpackungsintegrität und Beschriftung mit Teilenummer werden vor dem Verschließen des Kartons überprüft.
DOKUMENTATION UND SYSTEM
Materialzertifikate, dimensionsbezogene Berichte, Prüfprotokolle und RoHS-Erklärungen werden auf Anfrage bereitgestellt und so formatiert, dass sie in Ihre IEC 61439-Verifizierungsakte eingefügt werden können. ISO-9001-Qualitätsmanagement mit dokumentierten, auf Ursachen zurückgeführten und abgeschlossenen Abweichungen. Vor Serienanlauf werden Proben für Ihre eigene Einbauprüfung geliefert; externe Inspektion durch SGS, BV, TUV oder Intertek wird akzeptiert.
