Болници и обществени съоръжения – сценарий на приложение

Общ преглед

Болниците и обществените съоръжения – включително летища, училища, университети, спортни стадиони и правителствени сгради – представляват категория електрическа инфраструктура, където надеждността не е просто оперативно предпочтение, а въпрос на обществена безопасност и юридическо задължение. В болница прекъсване на захранването за секунди може да компрометира текуща хирургична процедура, да изключи жизненоважно оборудване или да спре системата за мониторинг на сърдечната дейност. В летище повреда на разпределителното табло може да задържи на земя стотици полета, да остави десетки хиляди пътници без възможност за превоз и да предизвика верижни нарушения в цялата национална авиационна мрежа. В училище или обществена сграда това може да означава отказ на системите за пожарна аларма, аварийно осветление и инфраструктура за евакуация точно в най-неподходящия момент.

Нисконапрежени разпределителни табла в тези среди носят отговорност, която далеч надхвърля тази при стандартните търговски или индустриални приложения. Те трябва да осигуряват строга разделяне на електрозахранването между обикновените и аварийните клонове, да се интегрират безпроблемно с резервни генератори и ИБП системи и да могат да се поддържат без прекъсване на захранването на защитените потребители. Нашата нисконапрежена комутационна апаратура е проектирана така, че да отговаря на тези изисквания – съответства на IEC 61439 и на националните нормативни актове, регулиращи критичната обществена инфраструктура, и осигурява непрекъснатост на електрозахранването и безопасността, които са необходими за собствениците на сгради, клинични инженери и инспектори от публичните органи.

Болници —Система за основно електрозахранване (EES) и разпределение по критични клонове

Електрическите системи в болниците се управляват от строга тричастна архитектура, определена от международни стандарти и национални нормативни актове. Основната електрическа система (EES) е разделена на три независими клонове – клонът за безопасност на живота, който осигурява аварийно осветление, пожароалармени системи и системи за евакуация; критичният клон, който захранва операционни зали, интензивни терапевтични отделения, системи за наблюдение на пациенти и системи за повикване на медицински персонал; и клонът за оборудване, който захранва системи за стерилизация, лабораторни и диагностични образни устройства. Всеки клон трябва да се захранва от отделни разпределителни табла, които са физически и електрически изолирани от обикновените табла за захранване и се свързват автоматично към резервни генератори в рамките на 10 секунди след прекъсване на централното захранване.



Нашият разпределителен панел и шинни системи поддържат тази архитектура с висока точност при разделянето, висока цялостност на изолацията и устойчивост към повреди, както е зададено от електроинженерите в болниците. Панелите за операционни зали и разпределителните табла за интензивно наблюдение изискват особено високи стандарти за електрическа безопасност: изолирани енергийни системи (ITS) с мониторинг на изолацията на линията, изключително нисък ток на изтичане към земя и способност да поддържат захранването дори при единична повреда към земя. Висококачествените ни изолатори за шини, щепселни извадими конектори и механично блокирани изолатори осигуряват изискваната производителност на изолацията и оперативна безопасност за клиничните среди.

Болници —Захранване за оборудване за медицинска визуализация, лабораторно и специализирано оборудване

Съвременните болници разполагат с все по-голяма концентрация от енергоемко и електрически чувствително диагностично оборудване: магнитно-резонансни томографи (MRI), компютърни томографи (CT), линейни ускорители, цифрови рентгенови системи и напълно автоматизирани лабораторни анализатори. Тези натоварвания се характеризират както с високо енергийно потребление, така и с изключителна чувствителност към нарушения в качеството на електрозахранването. Падове в напрежението, преходни процеси и хармонични изкривявания могат да повредят сканиращите данни, да предизвикат спиране на оборудването и в някои случаи – да повредят скъпо диагностично оборудване.

Специализираните разпределителни табла за помещения за визуализация и диагностични лаборатории трябва да осигуряват чисто и стабилно захранване с издръжлива защита от прекомерен ток отгоре, шини, устойчиви на хармоници, и физически системи за сигурност – като заключващи системи за панелите, ключови блокировки и механизми за управление с ограничен достъп, – които предотвратяват несанкционирано вмешателство в веригите на оборудването, критично за живота. Компонентите ни са проектирани така, че да отговарят на тези изисквания и осигуряват качеството на изолацията, точността при пренасяне на ток и механичната сигурност при достъп, които медицинските инженерни екипи в болниците изискват.

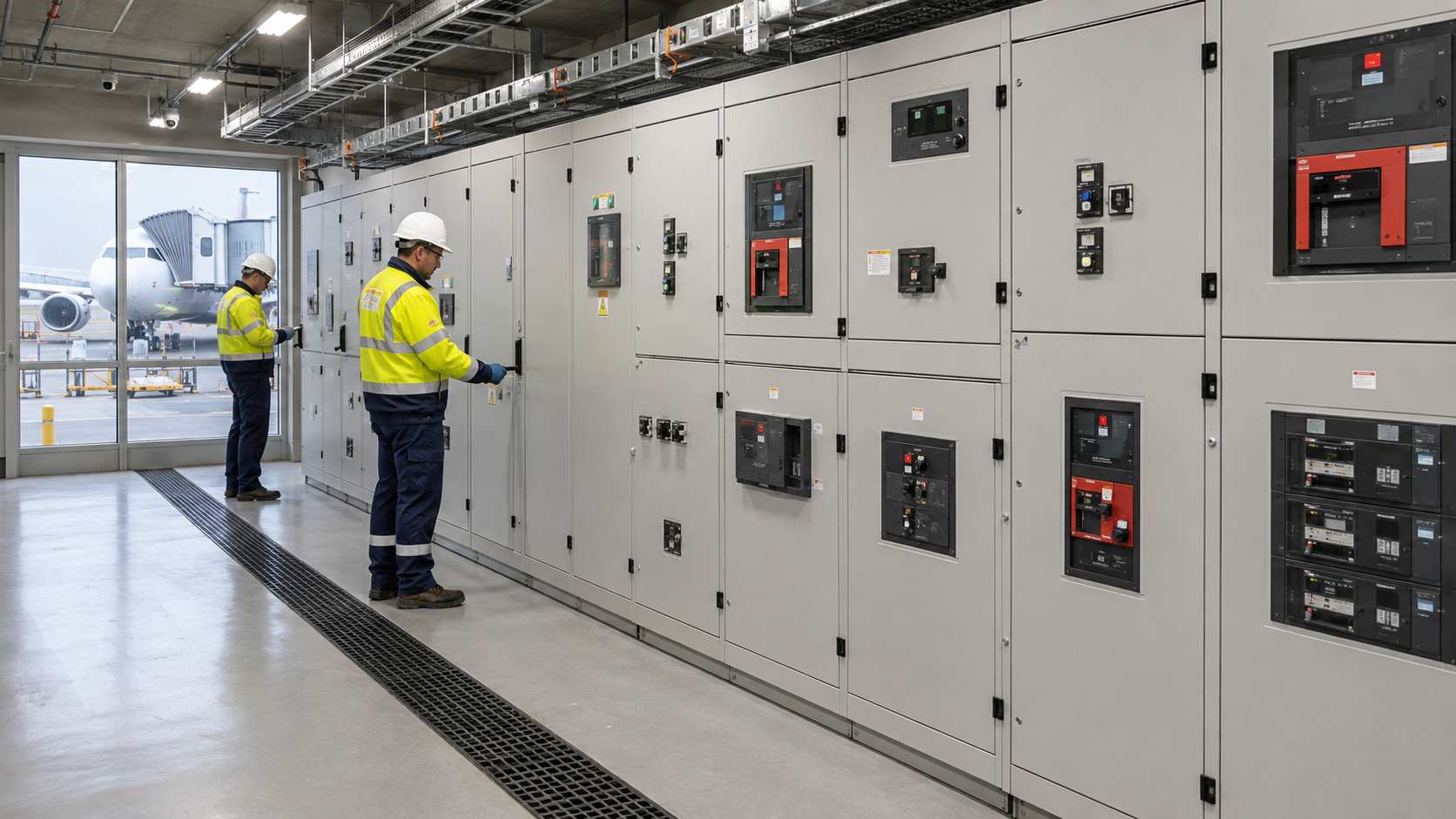

Летища —Разпределение на електроенергия на земята и във въздуха

Летищата управляват някои от най-сложните и географски разпръснати електрически разпределителни системи сред всички обществени съоръжения. Сградите на терминалите от страната на пътниците изискват електроенергия за системите за регистриране, обработка на багажа, търговски дейности, информационни табла за пътниците, климатични инсталации в обширните зони на терминалите, както и за ескалатори и подвижни тротоари, които работят непрекъснато в рамките на 18–24-часовото ежедневно обслужване. От въздушната страна изискванията се увеличават още повече: електрозахранване на гейтовете, осветление на летищната повърхност (AGL), хидрантни системи за гориво и инфраструктура за навигация и комуникации, от която зависи безопасността на полетите.



Във всички тези категории на натоварване непрекъснатостта на захранването е задължителна. Основните ни разпределителни панели, подразпределителни табла и компоненти на MCC са проектирани за високодостъпната среда на летищата – поддържат архитектури за резервно захранване N+1, аварийно превключване, интегрирано с ATS, и модулни конфигурации с включване чрез щепсел, които позволяват поддръжка на отделни вериги без прекъсване на захранването за съседни работещи натоварвания. Аксесоарите за корпуси, устойчиви на корозия, и повърхностните завършвания на компонентите със степен на защита IP удължават експлоатационния им живот в изискващите условия на помещенията за багажни системи, подземните кабелни тунели и откритите въздушни подстанции.

Училища и университети —Безопасна и гъвкава инфраструктура за електрозахранване на кампус

Учебните кампуси представляват уникален предизвикателство за разпределението на електроенергия: изключително разнообразна смес от типове натоварване – класни стаи, лаборатории, спортни зали, хранителни обекти, стаи за IT сървъри и студентски жилища – разположени в множество сгради с различна възраст и електротехнически стандарти, всички захранвани от централна кампусна трансформаторна подстанция чрез обширна нисконапрежена разпределителна мрежа. Безопасността е от първостепенно значение: студентите и персоналът са неквалифицирани потребители, а електрическата инфраструктура трябва да включва надеждна защита, ясно маркиране и механизми за управление, устойчиви на повреди и манипулации.

Университетите и научноизследователските институти освен това разполагат с високостойностно лабораторно оборудване и чувствителни изследователски уреди, които изискват чиста и стабилна електрозахранваща система с индивидуално отчитане на енергийното потребление по отделни вериги за разпределяне на енергийните разходи и за целите на отчетността относно устойчивото развитие. Нашият подразпределителен панел поддържа интеграция с умни броячи, което позволява управление на енергията на ниво отдел и предоставя данните, от които екипите за управление на университетската инфраструктура имат нужда, за да изпълняват задълженията си по намаляване на въглеродните емисии и постигане на цели в областта на енергийната ефективност.

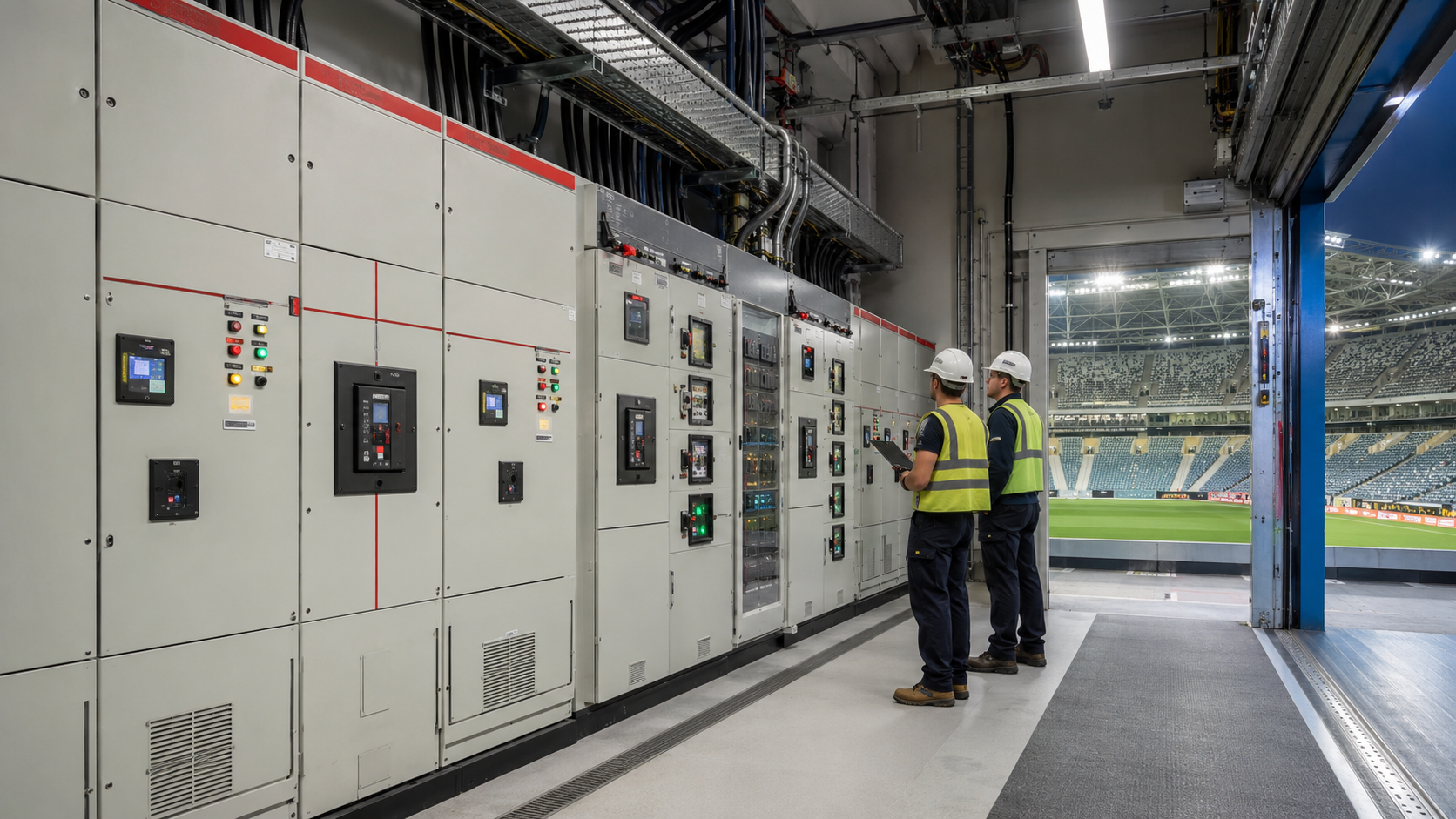

Спортни стадиони и обществени места —Управление на електрозахранването при събития с високо търсене

Големите спортни стадиони и обществени места за провеждане на събития са изправени пред електрически профил на търсене, който не прилича на този на никой друг тип сграда: продължителни периоди с почти нулев товар през дните без събития, прекъсвани от внезапни върхови натоварвания по време на мачове или концерти, когато едновременно са активирани системите за прожекционно осветление, гигантските екрани, операциите по хранене, инфраструктурата за телевизионно предаване и десетките хиляди зарядни устройства за мобилни телефони.



Управлението на тази екстремна променливост в търсенето изисква разпределително оборудване, което може да поема високи преходни токове без прекъсване, да поддържа бързо включване и изключване на натоварването между различните конфигурации за събития и да осигурява абсолютно надеждна работа на системите за сигурност при аварии – аварийно осветление, система за обществено оповестяване и отвеждане на дим – независимо от състоянието на основното захранване. Нашите тежки шинопроводни системи, входни табла с висока номинална стойност при късо съединение и механично издръжливи работни механизми са проектирани за изискващата електрическа среда в големи обществени обекти, където надеждността по време на пикови събития е договорно задължение и изискване за обществена безопасност.

Защо нашите продукти са подходящи за болници и обществени обекти

Закупките за здравни и обществени обекти се регулират от най-строгата комбинация от стандарти за безопасност, нормативни изисквания и очаквания за дългосрочна производителност в сградната среда.

• Съответстващи на стандартите: IEC 61439 за всички изолационни компоненти, за съответствие с нормите за пожарна безопасност в заети обществени сгради
• Клас за безопасност на живота: поддържащи елементи и съединители за шинопроводи с висока изолационна цялост, класифицирани за издръжане на напрежение до 4500 V; компоненти с ултраниско токово изтичане към земята, подходящи за среда с изолирана електрическа система (ITS)
• С контролиран достъп: системи за заключване на панели, ключови блокировки и механизми за управление с ограничен достъп за клинични, аеродромни и високосигурни обществени обекти
• Не е трудно да се поддържа: дизайнът с плъзгащи се чекмеджета и модулни шинопроводи позволява поддръжка на активни панели без прекъсване на товара — необходимо там, където захранването на защитени клонове не може да бъде прекъснато
• Поддържани от CAD: файлове във формат .STEP и .DWG са налични за всички основни компоненти, което подпомага чертежните пакети на инженерни консултанти по механични и електрически системи (M&E), изпълнителните чертежи на подизпълнителите и документацията за пускане в експлоатация в здравни заведения
• Готово за търгови процедури: гарантирана цена в продължение на 30 дни за представените спецификации на количествената сметка (BOQ); безплатни инженерни проби за одобрение на спецификациите и за изпитания под наблюдение

От разпределителните табла в операционните зали на голяма университетска болница до подстанциите от въздушната страна на международно летище нашите нисконапрежни разпределителни компоненти, доставени директно от завода, осигуряват безопасност, съответствие с нормативните изисквания и дълготрайна надеждност – всичко това е необходимо за критичната обществена инфраструктура.
