JN22B-40,5 vnútorný uzemňovací prepínač

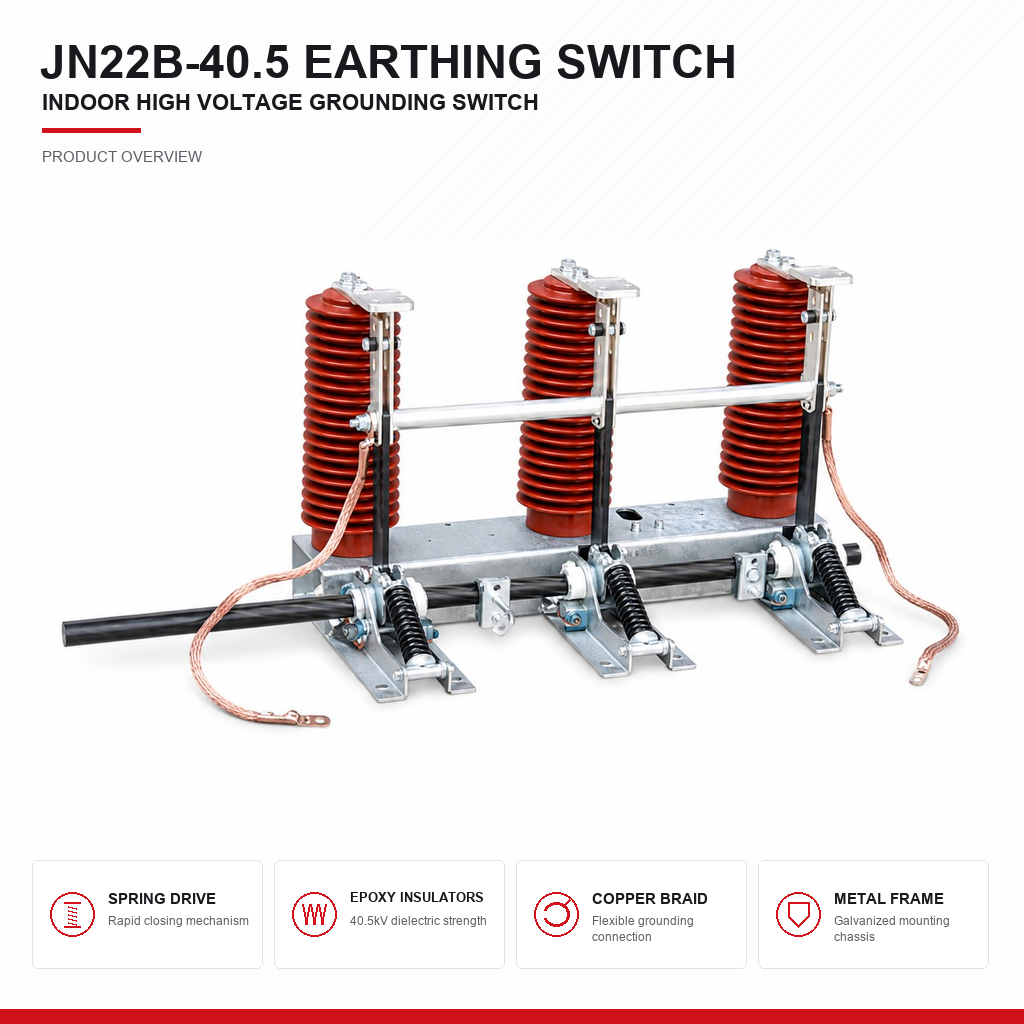

JN22B-40.5 vnútorný uzemňovací vypínač je trojfázové vysokonapäťové uzemňovacie zariadenie s menovitým napätím 40,5 kV, navrhnuté na inštaláciu do stredného napätia vypínacej techniky v systémoch s napätím 35 kV a 40,5 kV. Zariadenie je vyrobené v súlade s normou IEC 62271-102 a vyznačuje sa vylepšenými izolátormi z epoxidovej pryskyriny pre napätie 40,5 kV s vynikajúcou dielektrickou pevnosťou a odolnosťou voči oblúku, mechanizmom rýchleho uzatvárania so skrutkovou pružinou pre aplikácie uzemnenia pri poruche a stredným pohonným hriadeľom pre synchronizovaný trojfázový chod. Tento vysokorýchlostný uzemňovací vypínač sa používa v elektrizačných prenosových staniciach, v silnoproudých priemyselných energetických systémoch a v rozsiahlych elektrárňach obnoviteľných zdrojov energie, kde je vyžadované uzemnenie pri vyšších napätiach.
- Prehľad
- Použitie
- Technické údaje
- Služby
- Kontrola kvality
- Odporúčané výrobky
JN22B-40.5 vysokorýchlostný vakuový uzemňovací prepínač – 35 kV / 40,5 kV
JN22B-40.5 je trojfázový vysokorýchlostný uzemňovací prepínač pre systémy 35 kV a 40,5 kV, ktorý ako zatváracie prvky využíva vakuové vypínače. Inštaluje sa do kovových rozvádzačov KYN61-40.5 a ekvivalentných rozvádzačov 40,5 kV a poskytuje schopnosť vytvoriť uzemnenie pri poruche v najvyššej triede distribučného napätia v našom sortimente.
PREČO PRE 35 kV POTREBUJEME ODLIŠNÝ PRÍSTUP
Pri napätí 12 kV a 24 kV sa konvenčný nožový uzemňovací vypínač s dostatočnou schopnosťou zapínania môže vyrobiť pomocou kontaktov vo voľnom priestore. Pri napätí 40,5 kV vyžadujú sa väčšie vzdialenosti a energia uvoľnená počas zapnutia pri poruche spôsobujú, že konštrukcia s kontaktmi vo voľnom priestore je veľká, pomalá a ťažko ohraničiteľná. JN22B využíva na zapínanie uzatvorené vakuumové vypínače: oblúk je uzavretý vo vnútri vakuumovej komory, takže udalosť zapnutia pri poruche je uzavretá namiesto toho, aby sa uvoľnil do priestoru ako otvorený oblúk.
VYSOKORÝCHLOSTNÉ ZATVÁRANIE

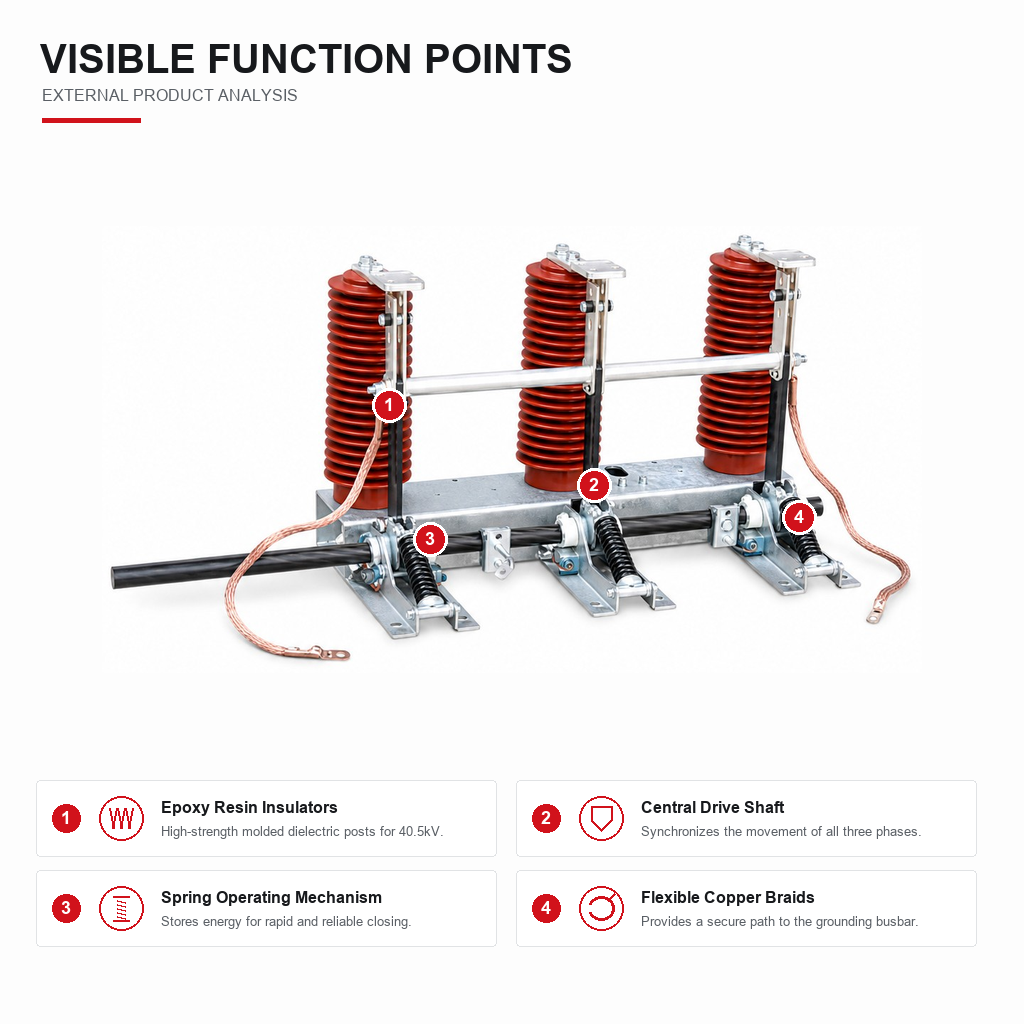

Mechanizmus je poháňaný pružinou a je nezávislý od rýchlosti obsluhy. Keď ovládacia páka prejde bodom vypnutia, pružina uzatvorí kontakty s pevnou vysokou rýchlosťou bez ohľadu na to, ako pomaly alebo neisté obsluha posúva páku. To je dôležité, pretože pomalé uzatvorenie na živý obvod spôsobuje predĺžené predoblúkové obdobie, opotrebovanie kontaktov a potenciálne zváranie kontaktov. Nezávislá vysokorýchlostná prevádzka úplne eliminuje z rovnice bezpečnosti vplyv techniky obsluhy.
KDE JE POŽADOVANÉ UZEMNENIE 35 kV
Trieda 40,5 kV sa používa v sieťach 35 kV, ktoré sú bežnou distribučnou a podprenosovou napäťovou úrovňou v Rusku a v krajinách SNS, a vyskytujú sa aj v priemyselných a komunálnych aplikáciách východnej Európy. V sieťach Stredného východu a Afriky patrí do tejto triedy zariadení aj distribučné napätie 33 kV. Ide o obvody s vysokou energiou, kde má nezámerné uzatvorenie pri poruche oveľa vážnejšie následky ako pri 11 kV, a preto je schopnosť vytvárať poruchu špecifikovaná ako povinná, nie len voliteľná.
OPERÁCIA S TROMI POLMI A ZÁMOK

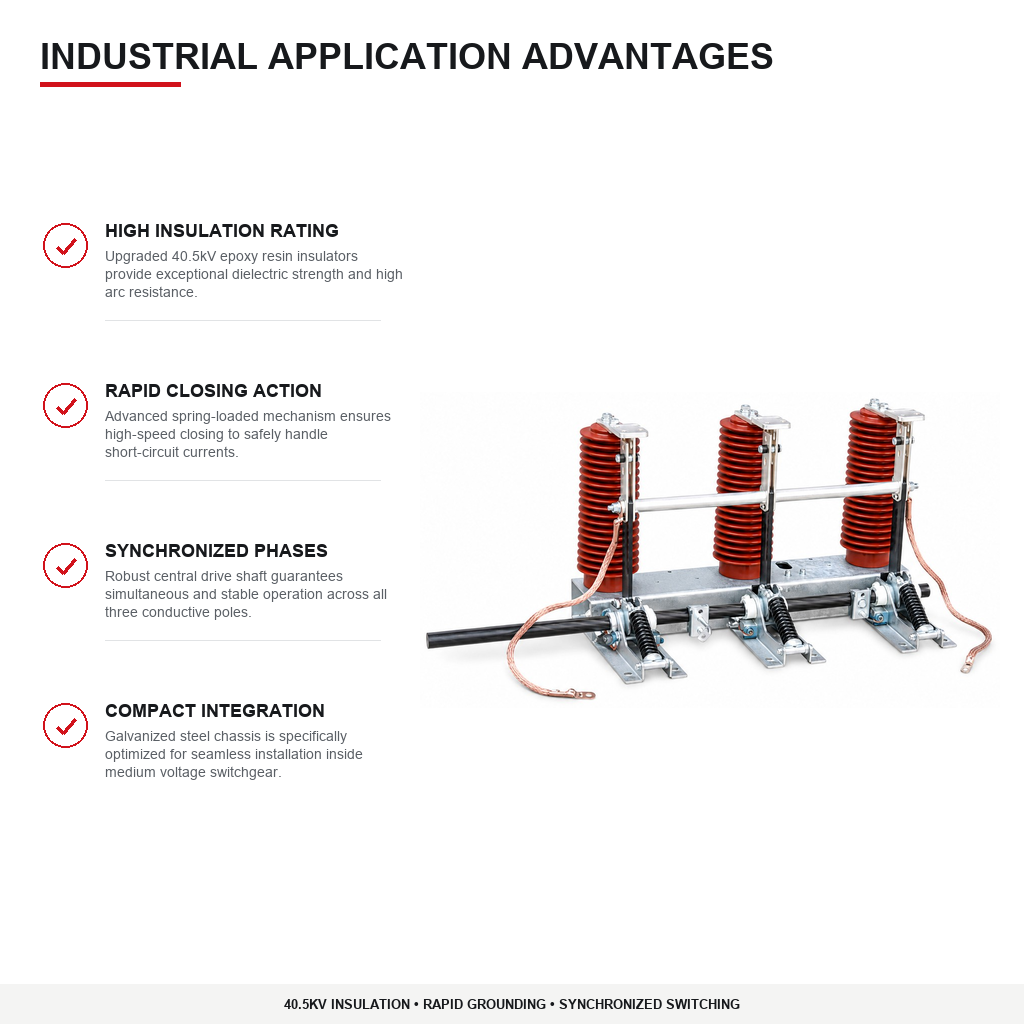

Všetky tri fázy sú uzemnené súčasne z jednej hriadeľovej osi. Mechanický zámok s vypínačom a dverami káblového priestoru zabezpečuje správny postup: vypínač musí byť najprv otvorený a vytažený pred uzemnením, uzemnenie sa aplikuje pred prístupom do priestoru a vloženie do prevádzky nie je možné počas stavu uzemnenia. Pomocné prepínače poskytujú informáciu o stave uzemnenia ochranným relé a systémom SCADA.
Zhoda s trhom
Používa sa v sieťach 35 kV v Rusku, v krajinách SNS a v Strednej Európe, ako aj v sieťach 33 kV na Blízkom východe a v Afrike. Pre dodávku do krajín SNS sú dostupné klimatické verzie podľa štandardu GOST 15150 s mazivom pre nízke teploty, keďže v týchto krajinách je rozsiahla 35 kV vidiecka podprenosová sieť a zimný prístup je ťažký. Certifikácia typového skúšania od ASTA je k dispozícii pre verejné služby a EPC zakázky.
Hlavné aplikácie
- Uzemnenie kábla a zbernice vo vypínačovom zariadení KYN61-40.5 s kovovým obalom.
- Distribučné a podprenosové elektrické stanice 35 kV v Rusku a krajinách SNS, kde je 35 kV bežným sieťovým napätím.
– Distribučné rozvodné stanice 33 kV na Blízkom východe a v Afrike, vrátane sietí Saudi Arabian SEC a nigerijských a keňských distribučných sietí 33 kV.
– Prípojné rozvodné stanice priemyselných závodov 35 kV: ťažba, hutníctvo, výroba cementu, petrochemický priemysel.
– Zberné rozvodné stanice obnoviteľných zdrojov energie so zvyšovaním napätia na 33 kV alebo 35 kV.
– Verejné rozvodné stanice, kde očakávaný poruchový prúd a energetické požiadavky systému vyžadujú uzemnenie schopné vytvoriť poruchu namiesto jednoduchého izolačného uzemnenia.
– Uzemnenie oddelení a spojok zbernice v rozvodniach 40,5 kV.
– Uzemnenie primárneho okruhu transformátorov pred údržbou jednotiek 35 kV.
PREČO SA SCHOPNOSŤ VYTVÁRAŤ PORUCHU ŠPECIFIKUJE PRE TOTO NAPÄTIE
Pri napätí 35 kV je uložená energia pri poruche výrazne vyššia ako pri napätí 11 kV a dôsledky váhania alebo zlyhania uzemňovacej operácie sú preto zodpovedajúcim spôsobom závažnejšie. Technické špecifikácie dodávateľov v tejto triede napätia bežne vyžadujú uzemňovací prepínač schopný uzatvoriť sa na živý obvod a udržať poruchový prúd, kým sa neaktivuje ochrana vyššieho stupňa. Prepínač s hodnotením len pre izolačné uzemnenie týmto špecifikáciám nezodpovedá.
Regionálne prispôsobenie
– Rusko a SNS: 35 kV je základné rozvodné a podprenosové napätie s rozsiahlymi vidieckymi sieťami. Certifikácia podľa GOST R, klimatické verzie podľa GOST 15150 pre prevádzku za nízkych teplôt.
– Východná Európa: priemyselné a verejné aplikácie 35 kV podľa normy EN 62271-102.
– Stredný východ: rozvod 33 kV, najmä v sieťach saudiského SEC, podliehajúce schváleniu materiálu dodávateľom a často tiež dohliadanej skúške typu.
– Afrika: rozvod 33 kV v Nigérii, Keni, Ghane, Tanzánii a Južnej Afrike.
Nie je vhodné pre
Systémy s napätím 12 kV a 24 kV – uveďte JN15A-12 alebo JN17, čo je správne a výrazne ekonomickejšie. Vonkajšia inštalácia bez krytu. Aplikácie, kde sa vyžaduje iba izolačné uzemnenie bez schopnosti zapínať poruchový prúd a kde platia nižšie triedy napätia.
TECHNICKÉ ÚDAJE – Vysokorýchlostný uzemňovací vypínač s vakuumovou komorou JN22B-40,5
| Položka | Špecifikácia |
| Zhoda | IEC 62271‑102, GB 1985 |
| Elektrické parametre | |
| Menovité napätie | 40,5 kV |
| Menovitá frekvencia | 50 Hz / 60 Hz |
| Menovité skúšobné napätie striedavého prúdu (1 minúta) | 95 kV voči zemi / 118 kV cez izolačnú vzdialenosť |
| Menovité impulzné napätie výboja (BIL) | 185 kV vrcholové / 215 kV cez izolačnú vzdialenosť |
| Menovitý rázny prúd skratu | 63 kA / 80 kA vrcholový |
| Menovitý krátkodobý výdržný prúd | 25 kA / 31,5 kA po dobu 4 s |
| Menovitý špičkový odolný prúd | 63 kA / 80 kA |
| Počet polí | 3, súčasná prevádzka z jednej hriadeľa |
| VYRÁBANÝ PRVKOVÝ KUS | |
| Typ | utlmený vakuový prerušovač, jeden na každú pólovú vetvu |
| Zadržiavanie oblúka | úplne uzavreté v rámci vakuovej komory počas poruchového zapnutia |
| Mechanizmus | zatváranie poháňané pružinou, vysokorýchlostné, nezávislé od rýchlosti obsluhy |
| Rýchlosť zatvárania | určená energiou pružiny, nie technikou obsluhy |
| Operácia | |
| Manuál | ovládanie pákou so zvýšenou rýchlosťou zatvárania pomocou pružiny |
| Motorizované (voliteľné) | Motorový pohonný prvok striedavého alebo jednosmerného prúdu 110 V alebo 220 V s lokálnym manuálnym prepnutím |
| Ukazovanie polohy | mechanický indikátor priamo poháňaný z hlavnej hriadeľa |
| Pomocný preklopač | až 6 NO / 6 NC |
| Zámokový systém | mechanický zámok s ističom a dverami káblovej komory |
| Zamknutie zámkou | zabezpečené v oboch polohách – otvorenej aj uzemnenej |
| Odolnosť | |
| Mechanický život | minimálne 2 000 prevádzkových cyklov |
| Zatváracie operácie pri menovitom zatváracom prúde | minimálne 2 operácie |
| Stavebníctvo | |
| Vakuumový vypínač | uzavretá keramická nádoba, jedna na fázu |
| Podporné izolátory | cykloalifatická epoxidová pryskvrina, klasifikovaná pre impulzné napätie 185 kV |
| Rám | oceľ horúco zinkovaná alebo práškovo lakovaná |
| Zemniaci svorka | Skrutka M12 / M16 pre hlavný zemiaci vodič |
| Nainštalovanie | KYN61‑40.5 a ekvivalentné kovovo potiahnuté panely 40.5 kV |
| Hmotnosť | približne 60–90 kg |
| Prevádzkové podmienky | |
| Teplota okolia | ‑25 ℃ do +55 ℃ |
| Nadmorská výška | až 1000 m štandardne; až 2000 m na požiadanie |
| Relatívna vlhkosť | priemerná denná relatívna vlhkosť nepresahuje 95 % |
| Inštalácia | vnútorné inštalácie, v kovových uzavretých rozvádzačoch |
| Certifikácia | |
| Certifikácia | Typovo skúšané podľa normy IEC 62271‑102; certifikát ASTA o typovej skúške je k dispozícii na požiadanie |
Možností
Motorický pohonný mechanizmus striedavého alebo jednosmerného prúdu 110 V alebo 220 V | ďalšie pomocné kontakty | snímač polohy pre signalizáciu do systémov SCADA | sada zámkov na zabezpečenie proti neoprávnenému spusteniu | predĺžený ovládací hriadeľ | mazivo odolné voči nízkym teplotám pre klimatické verzie podľa GOST 15150 | certifikácia ASTA o typovej skúške | špeciálne upevnenie pre neštandardné rozvádzače 40,5 kV
VÝBER PRED PREDAJOM
– Posúdenie aplikácie vzhľadom na vaše požiadavky: menovitý prúd, vypínací výkon, prevádzková postupnosť a očakávaná frekvencia prepínania.
– Určenie veľkosti pre úpravy a náhrady. Pošlite nám model existujúceho zariadenia, vzdialenosť stredov pólov a montážne rozmery a my potvrdíme vymeniteľnosť ešte pred objednávkou.
– Overenie siete: trieda 12 kV pre siete 10 kV (Rusko/SNS) a 11 kV (Stredný východ/Afrika); 24 kV pre siete 20 kV a 22 kV; 40,5 kV pre siete 35 kV. Dodávka pre Saudskú Arábiu overená pri frekvencii 60 Hz.
– Konfigurácia cievok, motora a pomocných kontaktov podľa vašej riadiacej napätia (striedavé alebo jednosmerné napätie 110 V alebo 220 V) a požiadaviek rozhrania SCADA.
– Varianty pre nízke teploty s mazivom odolným voči chladu a vyhrievaním proti kondenzácii pre prevádzku v zimných podmienkach v SNS.
PRÍSTUP NA TRH A DOKUMENTÁCIA
– Správy o skúškach typu podľa noriem IEC 62271-100 / IEC 62271-102 / IEC 62271-103, podľa potreby, vydané spolu so zásielkou.
– Certifikácia tretích strán (KEMA, ASTA, CESI, TÜV) je dostupná v prípadoch, keď výzvy na ponuku vyžadujú doložené dôkazy namiesto správy výrobcu.
- Podpora pri certifikácii pre SASO SABER, SONCAP, KEBS PVoC, ICIGI a GOST R, vrátane klasifikácie podľa HS-kódu (v Nigérii sa od marca 2025 vyžadujú 10-miestne HS-kódy).
TESTOVANIE A DODÁVKA
- 100 % bežné testovanie pred expedíciou: výdrž pri napätí s frekvenciou siete, odpor kontaktov, mechanická charakteristická krivka, časové testovanie a overenie pomocných obvodov.
- Jednotlivý testovací protokol dodávaný pre každé sériové číslo.
- Vývozné balenie s použitím suchých prostriedkov a vlhkosťového bariéra; paletizované pre zoskupené dodávky.
- Dokumentácia: bežný testovací protokol, certifikát typového skúšania, rozmerový výkres, schéma zapojenia, návod na obsluhu a údržbu (O&M), zoznam náhradných dielov.
Po predaji
- Pokyny pre inštaláciu a uvedenie do prevádzky, diaľková podpora alebo vyslanie technika.
- Školenie zamerané na údržbu, vrátane kontrol mechanizmu, merania opotrebenia kontaktov a testovania integrity vakuumového prerušovača.
- Zásoby opotrebovateľných dielov (cievky, kontakty, komponenty mechanizmu) sú udržiavané na sklade pre rýchlu výmenu.
- Technická odpoveď do 24 hodín; viacjazyčné návody v anglickom, ruskom, francúzskom a arabskom jazyku.
- Záruka: 18 mesiacov od dodania alebo 12 mesiacov od uvedenia do prevádzky, podľa toho, ktorý termín uplynie skôr.
SKÚŠKY TYPU
- Skúšané typy v súlade s príslušnými normami IEC – IEC 62271-100 pre vypínače, IEC 62271-102 pre uzemňovacie spínače a oddelovacie spínače, IEC 62271-103 pre spínače za zaťaženia.
- Overené pre menovitú vypínaciu a zapínaciu schopnosť pri skratovej prúde, krátkodobý výdržný prúd, výdrž pri napätí s frekvenciou siete a bleskovom prepätí, teplotný nárast a mechanickú životnosť počas úplnej menovitej prevádzkovej postupnosti.
- Certifikácia tretích strán od KEMA, ASTA, CESI alebo TUV je dostupná v prípadoch, keď výzva na ponuku vyžaduje doložené svedectvo.
RIESENIE VAKUOVÝCH VYPÍNAČOV (ak je relevantné)
- Každý vypínač je pred montážou testovaný na zachovanie vakua; degradácia vakua je hlavným režimom poruchy v VCB a po inštalácii nie je zvonka viditeľná.
– Merané a zaznamenané sú zdvih kontaktu, prechodový zdvih a povolená opotrebovanosť kontaktov pre každú pólovú jednotku.
– Prerušovače pochádzajú výlučne od kvalifikovaných výrobcov s možnosťou sledovania výrobných šarží.
In-process Inspection
– Izolačné komponenty sú pred montážou testované na čiastočné výboje.
– Sila pružiny pohonného mechanizmu a charakteristika nabíjania sa overujú podľa technických špecifikácií.
– Vzdialenosť stredov pólov a rozmery montážneho rozhrania sa kontrolujú podľa výkresu – to je kritické pre výmenu pri retrofitových aplikáciách.
– Hrúbka pokovovania na kontaktných plochách prenášajúcich prúd sa overuje pre každú výrobnú šaržu.
STANDARDNÉ SKÚŠANIE – 100 %, ŽIADNE VÝBEROVÉ SKÚŠANIE
– Výdržné napätie pri sítkovej frekvencii medzi otvorenými kontaktmi a voči uzemi.
– Meranie odporu kontaktov hlavnej obvodu.
– Mechanická charakteristika: doba uzatvorenia, doba otvorenia, odskok kontaktov a trojfázová súčasnosť.
- Funkcia ovládacieho mechanizmu pri minimálnej, menovitej a maximálnej ovládacej napätia – zariadenie, ktoré funguje len pri menovitom napätí, zlyhá počas skutočnej poruchy, keď sa napätie batérie v stanici zníži.
- Overenie spojitosti pomocných kontaktov a signalizácie ich polohy.
- Seriózny protokol bežných skúšok vydaný s každým zariadením.
STOPOVATEĽNOSŤ A SYSTÉM
– Systém manažmentu kvality podľa normy ISO 9001.
- Možnosť sledovať číslo série až po dávkové čísla vákuového prerušovača, ovládacieho mechanizmu a izolačných komponentov.
- Záznamy o skúškach sa uchovávajú po dobu záruky a sú na požiadanie dostupné.
ENVIRONMENTÁLNA KVALIFIKÁCIA
Ak podmienky prostredia v cieľovej oblasti prekračujú referenčné podmienky IEC, overujeme zariadenie vzhľadom na tieto podmienky: overenie teplotného stúpania pri zvýšenej okolitej teplote pre použitie v regióne Golfského zálivu, skúška odolnosti voči morskej soli pre pobrežné lokality a overenie prevádzky pri nízkych teplotách s chladovo certifikovaným mazivom pre klimatické verzie podľa GOST 15150.
