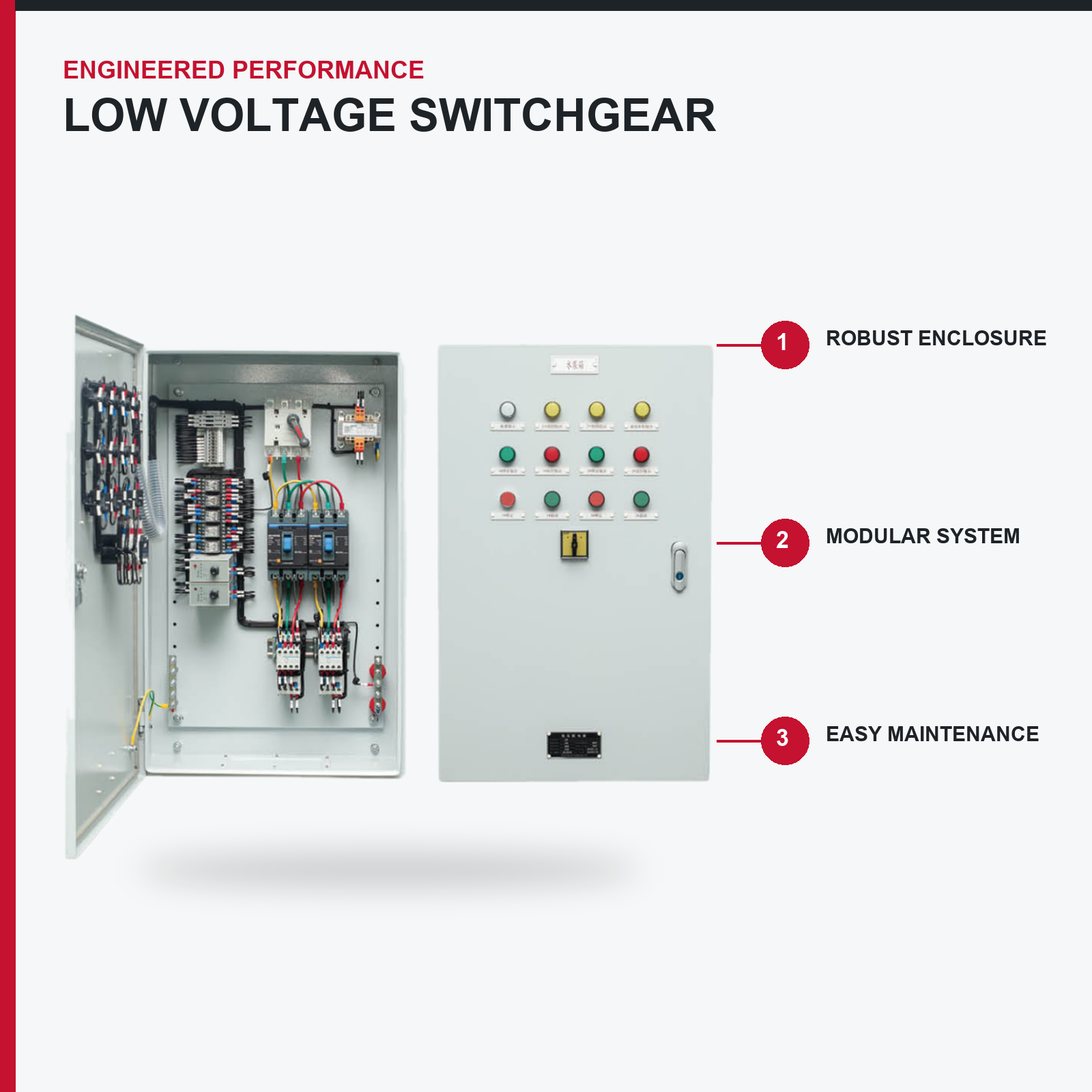

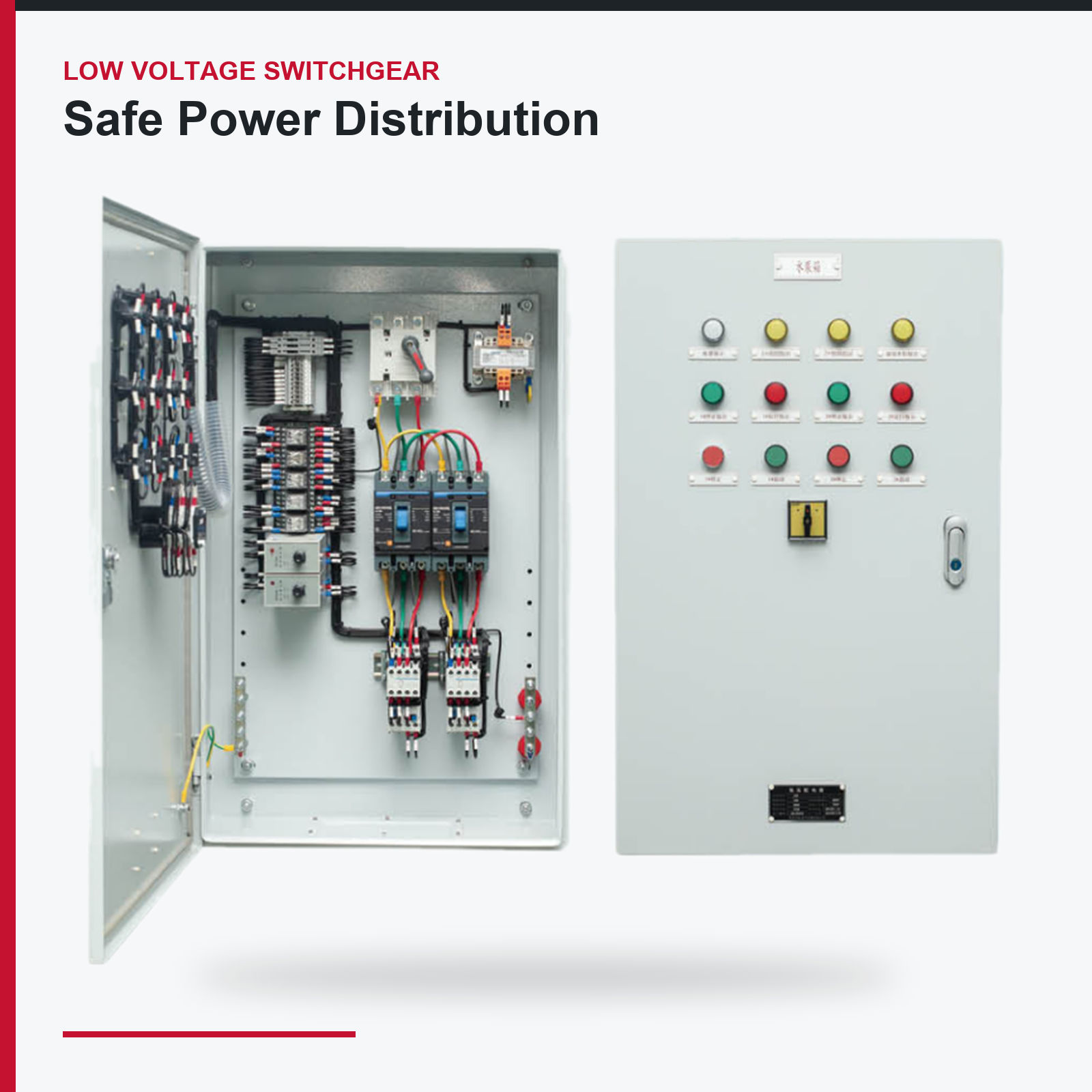

Распределительная коробка JXF — низковольтный корпус для настенного и напольного монтажа, степень защиты IP54–IP65
JXF — это распределительная коробка из листовой стали, устанавливаемая в конце цепи НН: подраспределение на этаже здания, шкаф управления рядом с оборудованием, фидерная мачта на объекте, панель насосной станции на открытом воздухе. Это не распределительный щит подстанции и не претендует на такую роль. Это самый массовый и наиболее востребованный продукт почти в каждом каталоге производителя щитов.
ПОЧЕМУ ЭТО ИМЕЕТ БОЛЬШЕ КОММЕРЧЕСКОГО ЗНАЧЕНИЯ, ЧЕМ КАЖЕТСЯ
Главный щит — это проект. JXF — это бизнес. Дистрибьюторы продают их сотнями, подрядчики покупают «с полки», а заказчик, купивший десять коробок в этом месяце, в следующем году приобретёт главный щит. Для дистрибьютора, входящего на рынок электрооборудования, это тот продукт, который формирует оборот и налаживает контакт с клиентами, пока более крупные щиты ещё находятся на стадии тендеров.
ПРОБЛЕМА ДЕШЁВЫХ КОРОБОК
Большинство недорогих распределительных коробок выходят из строя в одних и тех же трёх местах, и каждый из этих дефектов заметен конечному потребителю. Уплотнительная прокладка дверцы представляет собой полоску пены, которая затвердевает через год, поэтому наружная коробка в Нигерии или в странах Залива наполняется пылью и водой. Краска — тонкий слой на неподготовленной стали, поэтому при установке в прибрежной зоне ОАЭ или Момбасы ржавчина появляется на краю дверцы уже в течение одного сезона. А сама коробка — это просто голый корпус: отсутствует правильный монтажный DIN-рейлинг, отсутствует пластина для ввода кабеля, отсутствует заземляющий болт, поэтому монтажник вынужден импровизировать, и результат получается неаккуратным и небезопасным.
Мы разработали JXF по противоположной спецификации: сталь с предварительной обработкой и порошковым покрытием, уплотнительный элемент из полиуретана, выполненный за один цикл литья под давлением, подтверждённый класс защиты IP, съёмная вводная пластина и дверь с надёжным клеевым соединением.
Что мы поставляем
Пустые корпуса для самостоятельной комплектации, полностью укомплектованные щиты в соответствии с вашим графиком или плоские КДК-наборы со схемами листового металла, чтобы ваш цех выполнял гибку и сварку на месте и приобретал только необходимые компоненты — замки, петли, ручки, уплотнители, вводные пластины, рейки и заземляющие комплектующие. Учитывая, что логистика может составлять до четверти конечной стоимости импортируемого корпуса, а сам корпус в основном состоит из воздуха, именно этот продукт обеспечивает максимальную экономию при локальной сборке.
РАЗМЕРЫ И КОНСТРУКЦИЯ
Стандартные настенные размеры — от 300 × 400 × 200 мм до 800 × 1000 × 300 мм; напольные версии — высотой до 2000 мм; нестандартные размеры изготавливаются по чертежам. Холоднокатаная сталь толщиной 1,0–2,0 мм или нержавеющая сталь марок 304/316 там, где этого требует окружающая среда — прибрежные районы Залива, опреснительные установки, предприятия пищевой промышленности и химические объекты.
СКОНФИГУРИРОВАНО ДЛЯ ЦЕЛЕВОГО РЫНКА
415 В/240 В для Катара, Кувейта, Омана, Нигерии, Кении и Танзании; 400 В/230 В при 60 Гц для Саудовской Аравии; 400 В/230 В при 50 Гц для ОАЭ, Ирака, Южной Африки и Восточной Европы; 380 В/220 В для России и стран СНГ. Наружные версии для объектов в странах Залива и Африки поставляются с теневым навесом, вентиляцией с противомоскитной сеткой и подогревателем против конденсации, где суточные колебания температуры вызывают образование внутренней росы.
Основные области применения
— Распределительные щиты этажей и зон в коммерческих зданиях, отелях, больницах и жилых башнях.
— Щиты управления станками и локального отключения на заводах и в мастерских.
— Наружные фидерные столбы и распределительные устройства на строительных объектах.
— Щиты управления насосными станциями, скважинами и системами орошения.
— Щиты управления уличным и территориальным освещением.
— Распределительные устройства для телекоммуникационных укрытий, базовых станций и помещений оборудования.
— Комбинированные, строковые и переменного тока распределительные щиты для солнечных фотоэлектрических систем.
— Щиты переключения на резервный генератор и резервного электроснабжения на объектах в Африке и на Ближнем Востоке.
— Распределительные устройства для систем очистки воды, холодильных складов и складских помещений.
- Поставки на АЗС, розничные и зоны свободной торговли.
Типовое содержание
Входной автоматический выключатель или разъединитель, распределительные автоматические выключатели с защитой УЗО или дифференциальными автоматами, пускатели и таймеры для освещения или насосов, сигнальные лампы, учётные приборы, клеммные колодки, шины нейтрали и заземления.
КТО ЭТО У НАС ПОКУПАЕТ
Электротехнические дистрибьюторы с наличием складских запасов, сборщики щитов по индивидуальным заказам, подрядчики, закупающие оборудование для конкретного проекта, и производители промышленного оборудования (OEM), которым требуются маркированные распределительные коробки. Крупные покупатели обычно приобретают пустые корпуса или комплекты и выполняют комплектацию локально, поскольку именно комплектация обеспечивает их маржу.
Региональное соответствие
- Ближний Восток: очень высокий объём в системах инженерного обеспечения зданий и распределении на строительных площадках. Наружные корпуса должны соответствовать настоящему стандарту IP65, иметь устойчивые к ультрафиолетовому излучению уплотнения, солнцезащитные козырьки и правильный температурный коэффициент снижения мощности — внутренняя температура при прямом солнечном свете в странах Залива значительно превышает эталонную температуру IEC +40 °C. Поддержка сертификации SASO SABER для Саудовской Аравии, а также согласование проектов с DEWA и KAHRAMAA.
— Afrika: proniknovenie pyla i korroziya v pribrezhnykh raionakh — eto dva vida otkazov, kotorye opredelyayut, kupit li potrebitel' produkt povtorno. Tolshchina poroshkovogo pokrytiya i kachestvo uplotnitel'nykh rezinok vazhnee raznitsy v tsenakh. V Nigeryi deystvuyet sertifikatsiya SONCAP po TK 8536, v Kenii — KEBS PVoC.
— Rossiya i SNG: napryazheniye 380 V / 220 V, versii dlya kholodnogo klimata s podogrevom protiv kondensatsii, sertifikatsiya EAC po TR TS 004/2011 i TR TS 020/2011.
— Vostochnaya Evropa: napryazheniye 400 V, otmecheno znakom CE v sootvetstvii s direktivami LVD i EMC, izgotovleno v sootvetstvii s EN 61439-3 dlya raspredelitel'nykh shchitov, prednaznachennykh dlya ispol'zovaniya obychnymi litsami, gde eto primenimo.
Не подходит для
Glavnyy vkhodyashchiy raspredelitel' s tokom bolee 630 A ili tam, gde trebuyetsya shina s proverkoy ustoychivosti k korotkomu zamykaniyu — ukazat' GGD ili XL-21. Tsentry upravleniya dvigatelyami — ukazat' GCK. Opasnye zony, trebuyushchie vzryvobezopasnuyu zashchitu Ex.
TEKHNICHESKIYE DANNYYE — raspredelitel'nyy yashchik JXF
Sootvetstvie standartam: IEC 61439-1, IEC 61439-3, IEC 60529, GB 7251.3
| КАТЕГОРИЯ | Элемент | Спецификация |
| Electrical Ratings | Номинальное рабочее напряжение (Ue) | 400 V / 415 V peremennogo toka (dostupny 380 V, odnofaznoye 230 V) |
| Номинальное изоляционное напряжение (Ui) | 690 В | |
| Номинальное импульсное выдерживаемое напряжение (Uimp) | 6 кВ | |
| Номинальная частота | 50 Гц / 60 Гц | |
| Номинальный ток | 63 / 100 / 160 / 250 / 400 / 630 A | |
| Номинальный условный ток короткого замыкания | 10 / 15 / 25 kA | |
| Количество фаз | 3P+N+PE ili 1P+N+PE | |
| Конструкция корпуса | Материал | Kholodnokatanaya stal' tolshchinoj 1,0 / 1,2 / 1,5 / 2,0 mm |
| Дополнительный материал | нержавеющая сталь марок 304 или 316; сталь с алюминиево-цинковым покрытием | |
| Обработки поверхности | Фосфатная предварительная обработка, электростатическое порошковое покрытие толщиной 60–80 мкм | |
| Стандартный цвет | RAL 7035 светло-серый (RAL 7032, RAL 9003 и по индивидуальному заказу) | |
| Устойчивость к солевым распылям | стандартно — 500 ч; для прибрежного исполнения — 1000 ч | |
| Дверь | Одинарные или двойные, скрытые петли, угол открывания 120° | |
| Прокладка | Литой из одного куска полиуретан, устойчивый к УФ-излучению | |
| Замок | Замок-кулачковый с ключом, проушиной для навесного замка или ручкой с трёхточечным защёлкивающим механизмом | |
| Пластина для ввода кабеля | Съёмная, стандартный ввод снизу; ввод сверху или сзади — по заказу | |
| Заземление | Дверь соединена с корпусом гибким медным шунтом; внутренняя PE-планка с заземляющим болтом | |
| Установка | Кронштейн для крепления к стене, крепление на столбе или напольный пьедестал высотой 100 / 200 мм | |
| Степень защиты | Стандарт для помещений | IP54 |
| Стандартное исполнение для наружного применения | IP65 | |
| Защита от ударов | Степень защиты IK08 (по запросу — IK10) | |
| Стандартные размеры (Ш×В×Г, мм) | Настенный монтаж | 300×400×200 | 400×500×200 | 400×600×200 | 500×600×250 | 600×800×250 | 700×900×300 | 800×1000×300 |
| Напольный | 600×1500×400 | 700×1700×400 | 800×2000×400 | |
| Индивидуальные размеры | Изготавливается по чертежу заказчика | |
| Внутренняя отделка | Монтажная панель | Оцинкованное или порошковое покрытие, регулируемая глубина |
| РAIL | 35 мм, TH35-7,5 или TH35-15 | |
| Транкинг | Пазовый кабельный канал из ПВХ | |
| Декоративная накладка | Съемная, вырезанная под модульные устройства | |
| Количество модульных устройств | от 12 до 144 мест в зависимости от размера | |
| Условия эксплуатации | Температура окружающей среды | стандартно от −5 °C до +40 °C; по запросу от −25 °C до +55 °C |
| Относительная влажность | До 95% | |
| Высота | До 2000 м | |
| Монтаж | Для внутреннего или наружного использования | |
| Варианты для наружного монтажа и климатические варианты | Солнцезащитный навес | Для установок в странах Залива и Африки |
| Вентиляционные жалюзи | С противомоскитной сеткой и пылевым фильтром | |
| Антиконденсационный нагреватель | С термостатом | |
| Термостатический вентилятор и фильтр в комплекте | Доступность | |
| Тропическое покрытие | На внутренних стальных конструкциях | |
| Версия для холодного климата | Для России и стран СНГ |
Вариантов
Корпус из нержавеющей стали | дверь со смотровым окном из закалённого стекла | двойная дверь
Смотровое окно для счётчиков | внутренний светодиодный светильник с выключателем на двери
Карман для чертежей | капюшон от дождя над фланцем ввода кабеля | крепёжные элементы против несанкционированного вскрытия
Индивидуальный цвет по шкале RAL и трафаретная печать бренда | комплект CKD для локальной сборки
МЫ ПРОДАЁМ ВОЗМОЖНОСТИ, А НЕ ПРОСТО КОРПУС
Большинство поставщиков предоставляют расчёт стоимости готового шкафа. Мы же предпочитаем превратить вас в завод. Более 15 лет мы оснастили более чем 300 партнёрских предприятий в 72 странах для локального производства низковольтных распределительных устройств с использованием наших чертежей, наших компонентов и нашего обучения. Если вам нужны только готовые шкафы — мы также можем их поставить. Но сначала ознакомьтесь, сколько вы сэкономите, выбрав альтернативный вариант.
1. ТЕХНИЧЕСКИЙ ПАКЕТ — ГЕНЕРАЛЬНЫЕ ЧЕРТЕЖИ И ИНЖЕНЕРНЫЕ ДАННЫЕ
Полный комплект чертежей общего расположения, схемы прокладки шин, однолинейные и принципиальные схемы, шаблоны для сверления и вырезов, таблицы моментов затяжки, спецификация с обозначениями деталей и инструкции по сборке. Чертежи предоставляются в форматах DWG и PDF, размеры указаны в миллиметрах, а редактирование чертежей бесплатно выполняется при изменениях в вашем проекте. Ваш инженер работает с уже проверенной конструкцией, а не занимается обратной разработкой чужой панели.
2. ПОСТАВКА КОМПОНЕНТОВ — КОМПЛЕКТНО-РАЗОБРАННЫЙ (CKD) КОМПЛЕКТ ИЗ БОЛЕЕ ЧЕМ 2000 САМОРАЗРАБОТАННЫХ ДЕТАЛЕЙ
Мы производим более 2000 собственных компонентов коммутационного оборудования, за которыми стоят 38 и более патентов. Это имеет значение, поскольку детали, определяющие, пройдёт ли шкаф проверку — опоры шин, изоляторы, контакты изолирования выдвижных элементов, механизмы ввода-вывода, блокировки — не всегда надёжно доступны на открытом рынке при стабильном качестве. Вы приобретаете комплект в разобранном виде, добавляете местные листовые металлы и трудозатраты, и счёт за перевозку резко снижается. Южноафриканский дистрибьютор сократил общую стоимость именно таким способом на 40 %; одни только логистические расходы составляли 25 % их себестоимости с учётом доставки.
3. Время ожидания
Сборка на месте из комплекта исключает морскую перевозку из вашего обязательства по срокам поставки. Тот же южноафриканский партнёр сократил срок поставки с трёх месяцев до пяти недель. В тех рынках, где подрядчик уплачивает штрафы за задержку ввода в эксплуатацию, это зачастую стоит дороже, чем разница в цене.
4. ОБУЧЕНИЕ И ПОДДЕРЖКА СБОРКИ
Очное или онлайн-обучение для вашей сборочной бригады: сборка каркаса, крепление и затяжка шинных мостиков, выравнивание выдвижных блоков, разделение форм, соблюдение правил прокладки проводов, рутинные испытания. Мы также оказываем удалённую поддержку в ходе ваших первых производственных партий. Индонезийский клиент использовал этот путь для выхода на рынок высококлассных распределительных щитов всего за 4 месяца и увеличил маржу на 35 %.
5. OEM И ODM — ВАШИЙ БРЕНД НА ПАНЕЛИ
Табличка с названием, цвет, компоновка, упаковка и документация — всё под вашим брендом. Соглашения о неразглашении и защита территории для дистрибьюторов, развивающих рынок. Вы продаёте как производитель, а не как перепродавец.
6. ПОДДЕРЖКА В ПРОЦЕССЕ СЕРТИФИКАЦИИ И ПРЕДСТАВЛЕНИЯ ДОКУМЕНТОВ
Документы, подтверждающие соответствие проекта требованиям стандартов IEC 61439-1 и IEC 61439-2, отчёты о типовых испытаниях, сертификаты на материалы и протоколы контроля качества для представления в рамках тендера. Поддерживаемые национальные процедуры: ЕАС в соответствии с ТР ТС 004/2011 и ТР ТС 020/2011 для ЕАЭС; CE в соответствии с Директивой по низковольтному оборудованию 2014/35/EU и Директивой по электромагнитной совместимости 2014/30/EU к стандарту EN 61439 для ЕС; SASO SABER PCoC плюс сертификат соответствия груза (SCoC) на каждую поставку для Саудовской Аравии; SONCAP для Нигерии по коду ГС 8536; KEBS PVoC по маршрутам A/B/C для Кении; а также технические представления для DEWA, KAHRAMAA, MEW, Oman DCRP и ICIGI.
7. ПОСТПРОДАЖНОЕ ОБСЛУЖИВАНИЕ И ЗАПАСНЫЕ ЧАСТИ
Техническая поддержка в течение 24 часов. Запасные части сохраняют одинаковую редакцию чертежей на весь срок эксплуатации изделия, поэтому ящик, приобретённый в первый год, подойдёт к шкафу, выпущенному в пятый год. Гарантийный срок — 12 месяцев с момента ввода в эксплуатацию или 18 месяцев с даты отгрузки.
8. КОММЕРЧЕСКИЕ УСЛОВИЯ
FOB, CFR, CIF, DDP и EXW. Комплектная загрузка контейнеров с различными товарами. Торговая гарантия, оплата посредством банковского перевода (T/T) и аккредитива (L/C) при предъявлении. Принимаются заказы на образцы и пробные партии до окончательного решения о запуске массового производства.
КОНТРОЛЬ КАЧЕСТВА — ПОДТВЕРЖДЁННАЯ СБОРКА, А НЕ ПАПКА С СЕРТИФИКАТАМИ КОМПОНЕНТОВ
Самая распространённая причина отклонения низковольтной сборки на объекте — это не неисправный автоматический выключатель. Проблема в том, что сама сборка никогда не проходила проверку. Стандарт IEC 61439 проверяет полную сборку — корпус, систему шин, внутреннее разделение, нагрев, способность выдерживать токи короткого замыкания и степень защиты IP — совместно. Шкаф, оснащённый сертифицированными устройствами, автоматически не становится проверенной сборкой, и инспекторы на наших рынках всё чаще различают эту разницу.
ПРОВЕРКА КОНСТРУКЦИИ — IEC 61439-1 И -2
Прочность материалов и деталей, степень защиты, расстояния по воздуху и по поверхности изоляции, защита от поражения электрическим током и целостность защитной цепи, установка коммутационных устройств и компонентов, внутренние электрические цепи и соединения, клеммы для внешних проводников, диэлектрические свойства, предельные значения повышения температуры, стойкость к токам короткого замыкания и электромагнитная совместимость. Документы подтверждения выдаются на сборку в том виде, в каком она изготовлена и поставлена для Вашего конкурсного предложения.
РУТИННОЕ ПОДТВЕРЖДЕНИЕ — КАЖДЫЙ ШКАФ ПЕРЕД ОТГРУЗКОЙ
1. Осмотр корпуса — габаритные размеры, прямоугольность, совмещение дверей и зазоры между ними, плоскостность панелей, качество сварных швов и болтовых соединений.
2. Покрытие — подготовка поверхности, измерение толщины порошкового покрытия, испытание адгезии методом решётчатого надреза, проверка цвета по шкале RAL, испытание на стойкость к солевому туману на образцах партии.
3. Система шин — последовательность фаз и цветовая маркировка, сечение и расстояние между шинами в соответствии с чертежом, установка изоляторов и креплений, затяжка каждого соединения с требуемым моментом и его маркировка.
4. Непрерывность защитного контура — проверка соединения PE-шины и двери при заданном испытательном токе, регистрация сопротивления.
5. Прокладка проводов — соответствие принципиальной схеме, надёжность затяжки клемм, проверка наличия наконечников и маркировки, соблюдение радиуса изгиба, разделение силовых и управляющих цепей.
6. Диэлектрическое испытание — выдержка на переменном токе промышленной частоты в течение одной минуты при номинальном испытательном напряжении, измерение и регистрация сопротивления изоляции.
7. Функциональное испытание — защитные функции, блокировки, индикация, учёт, логика управления и, при наличии, связь.
8. Степень защиты — непрерывность уплотнительных прокладок, монтаж плит для кабельных вводов, сжатие уплотнений дверей; подтверждение IP в соответствии с заявленным классом.
9. Окончательный осмотр — данные на табличке, маркировка цепей, комплект чертежей, запасные части, аккуратность исполнения, упаковка.
Что вы получаете
Сертификат проведения регулярных испытаний, документация, подтверждающая проверку проекта, контрольный перечень проверок с отметкой испытателя, сертификаты на материалы и покрытия, сертификаты устройств, чертежи общего вида и принципиальные схемы в окончательном виде, а также руководство по эксплуатации и техническому обслуживанию.
Независимые и наблюдаемые испытания
Возможность проведения наблюдаемых заводских приемо-сдаточных испытаний для проектов EPC и объектов энергоснабжения; это стандартное требование при работе с Saudi SEC. Допускается и координируется по запросу покупателя независимый инспекционный контроль со стороны SGS, BV, TUV или Intertek. По каждому заказу предоставляются отчёты о предотгрузочной инспекции с фотографиями.
Система управления
Система менеджмента качества ISO 9001. Входной контроль материалов с обеспечением прослеживаемости сертификатов, промежуточный контроль на этапах изготовления каркаса, шин и электромонтажа, а также окончательный контроль перед упаковкой. Все выявленные несоответствия регистрируются, анализируются по причинам возникновения и закрываются — такая дисциплина важнее любого отдельного сертификата.
