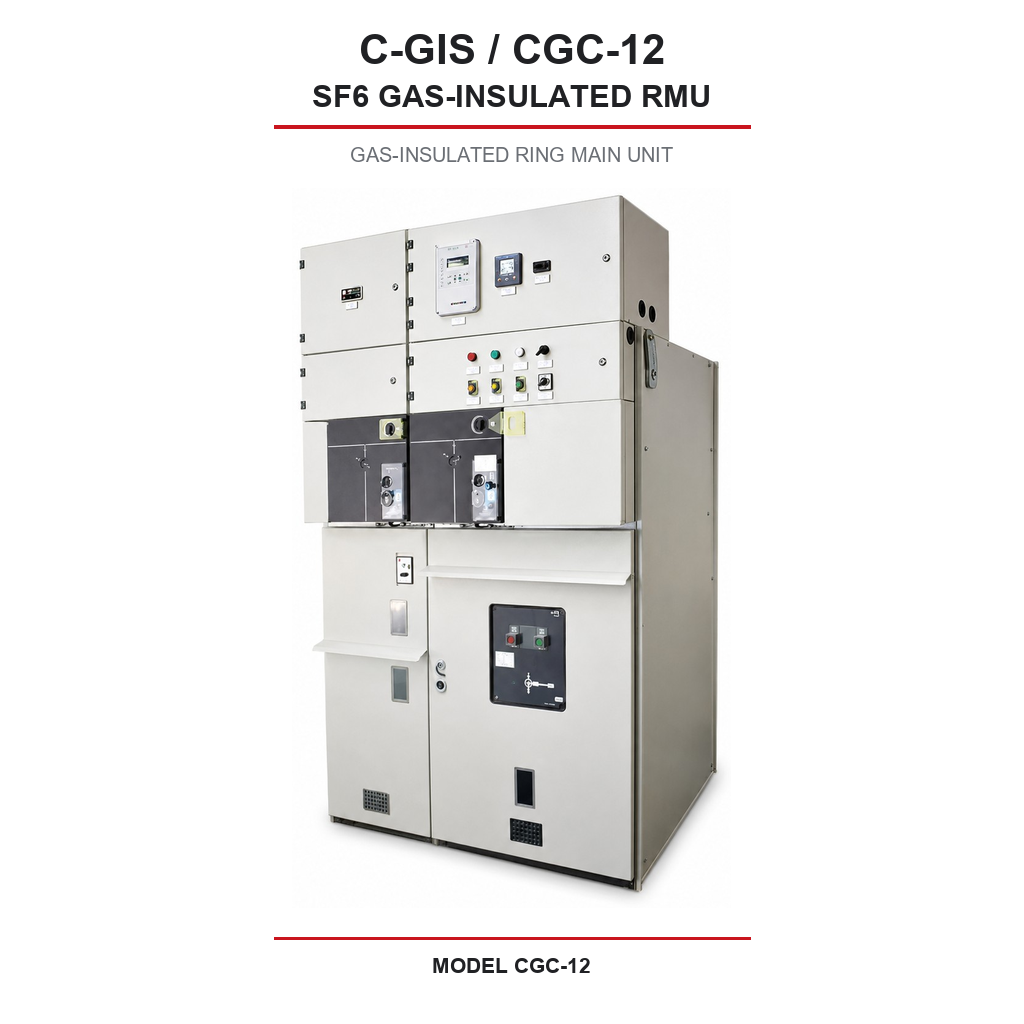

Unit Utama Cincin Terisolasi Gas C-GIS CGC-12 dengan Gas SF6 – 12 kV, Tertutup IP65

C-GIS CGC-12 adalah unit utama cincin terisolasi gas yang kompak, di mana saklar pemutus beban, saklar pentanahan, dan busbar disegel di dalam tangki baja tahan karat yang dilas hermetik dan diisi gas SF6 pada tekanan 0,04–0,05 MPa. Unit ini memberikan fungsi pengalihan jaringan cincin yang setara dengan kabinet terisolasi udara, namun hanya memerlukan sekitar separuh jejak ruangnya, serta tingkat perlindungan lingkungan yang tidak dapat dicapai oleh isolasi udara.

MENGAPA KONSTRUKSI TERTUTUP UNGGUL DI PASAR-PASAR INI
Pada panel berisolasi udara, media isolasinya adalah udara di dalam kabinet—sehingga kekuatan dielektriknya bergantung pada pemeliharaan kebersihan dan kekeringan udara tersebut. Endapan debu, kabut garam, kondensasi, serta masuknya serangga semuanya menurunkan kinerjanya; dan pada instalasi di wilayah Teluk serta pesisir Afrika, penurunan kinerja ini terjadi dalam hitungan tahun, bukan puluhan tahun. C-GIS menghilangkan variabel tersebut sepenuhnya: komponen aktif berada di dalam tangki tertutup dengan tekanan gas terkendali, terisolasi dari lingkungan luar sepanjang masa pakai operasionalnya. Enklosur memiliki peringkat IP65—kedap debu dan tahan semprotan air—yang menjadi alasan teknologi ini dipilih untuk gardu induk pesisir, lokasi gurun yang rawan badai pasir shamal, ruang bawah permukaan tanah, serta lokasi berisiko banjir.

TERSEGEL SEUMUR HIDUP — TANPA PENANGANAN GAS
Tangki ini disegel untuk masa pakai lebih dari 20 tahun tanpa pengisian ulang dan tanpa pekerjaan gas rutin. Tidak diperlukan pengisian ulang tahunan, tidak ada peralatan penanganan gas di lokasi, dan tidak dibutuhkan teknisi gas khusus. Di pasar-pasar di mana kemampuan pemeliharaan lokal terbatas, sistem tekanan tertutup yang tidak memerlukan intervensi merupakan keunggulan operasional signifikan dibandingkan peralatan yang mengandalkan servis berkala oleh tenaga ahli.

Pembeli di UE dan Eropa Timur harus mempertimbangkan hal ini terhadap kewajiban F-Gas: SF6 adalah gas rumah kaca berfluorinasi yang tunduk pada kewajiban pelaporan, pemeriksaan kebocoran, serta pemulihan pada akhir masa pakai. Jika kewajiban-kewajiban tersebut menjadi faktor penentu, HXGN-12 berisolasi udara merupakan alternatif yang tepat.

PENGALIHAN TIGA POSISI DAN MODULARITAS
Setiap saklar pemutus beban menyediakan posisi Tertutup, Terbuka, dan Terhubung ke Tanah dari satu mekanisme terkunci secara bersamaan, sehingga memberikan koneksi tanah yang pasti tanpa perangkat terpisah. Konfigurasi mencakup dua hingga lima unit saklar dalam kombinasi apa pun dari sel saklar pemutus beban, sel saklar-fuse, dan sel pemutus vakum. Sambungan kabel menggunakan konektor siku pasang-masuk berlapis penuh dengan rating 200 A, 400 A, atau 630 A, sehingga tidak ada logam bertegangan terbuka di antarmuka kabel—unit ini aman disentuh bahkan di permukaan tanah di area umum.

Kesesuaian pasar
Digunakan pada jaringan Timur Tengah dan Afrika 11 kV serta jaringan Rusia, CIS, dan Eropa Timur 10 kV, dengan verifikasi 50 Hz dan 60 Hz. Konstruksi tangki dari baja tahan karat tahan terhadap atmosfer kaya garam di wilayah pesisir Teluk dan instalasi Afrika Barat.
