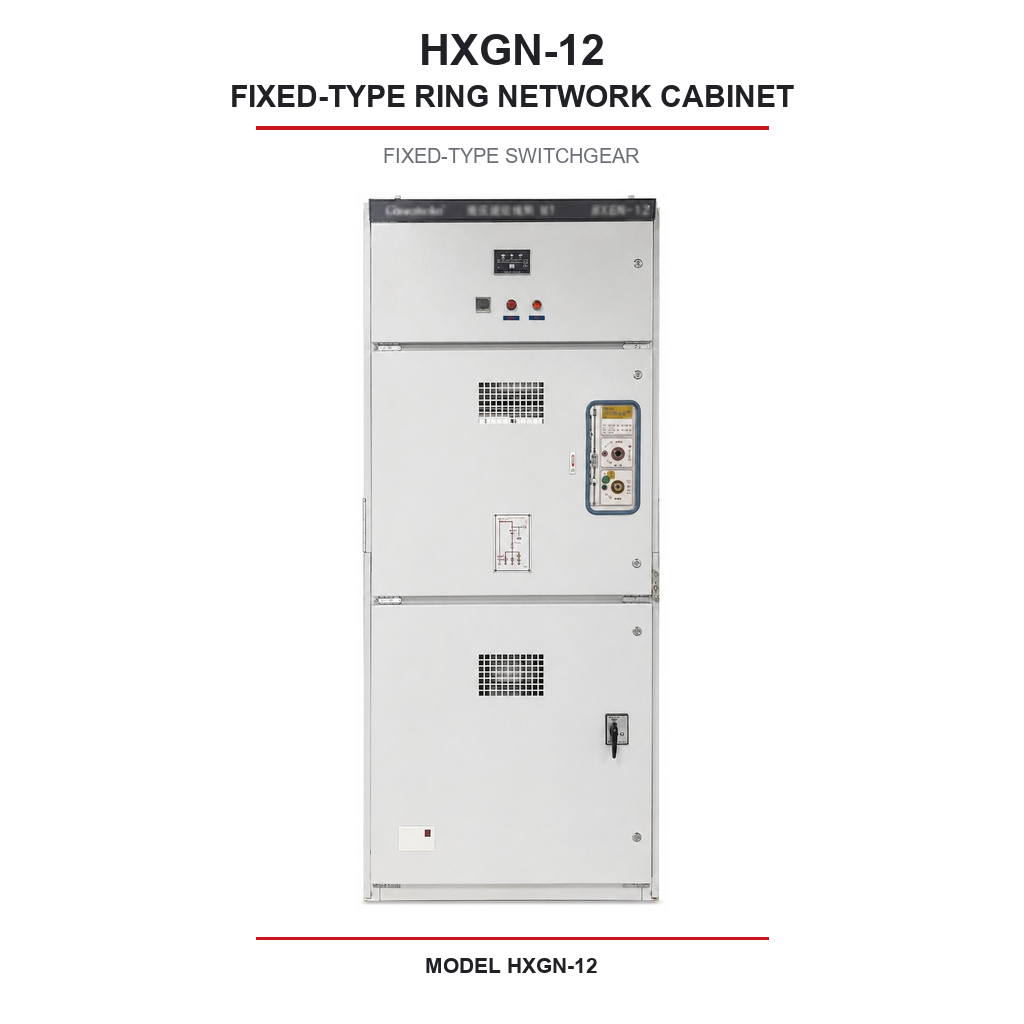

Kabinet Rangkaian Cincin Jenis Tetap HXGN-12

Kabinet Rangkaian Cincin Jenis Tetap HXGN-12

Kabinet rangkaian gelang bertutup logam jenis tetap untuk bekalan elektrik padat. Reka bentuk ringkas dan boleh dipercayai untuk bekalan elektrik sekunder. Kabinet rangkaian gelang jenis tetap HXGN-12 ialah peralatan suis arus ulang-alik bertutup logam dalaman yang direka khas untuk sistem pengagihan tiga fasa 12kV. Unit utama gelang ini menggunakan konfigurasi pemutus litar jenis tetap dengan saiz kecil yang sesuai untuk rangkaian pengagihan sekunder, bekalan elektrik padat, dan pusat kuasa komersial. Dibina mengikut piawaian IEC yang berkaitan, peralatan suis voltan sederhana (MV) ini memberikan perlindungan saluran dan pengalihan beban yang boleh dipercayai dengan teknologi pemutusan SF6 atau vakum. Diberi kadar operasi pada 12kV, HXGN-12 banyak digunakan dalam rangkaian gelang utiliti, kawasan perumahan, dan aplikasi pengagihan industri di mana kecekapan ruang dan kesimpelan operasi merupakan keperluan utama.

Gambaran Keseluruhan
Aplikasi
Data Teknikal
Perkhidmatan
Kawalan kualiti
Produk yang Disyorkan

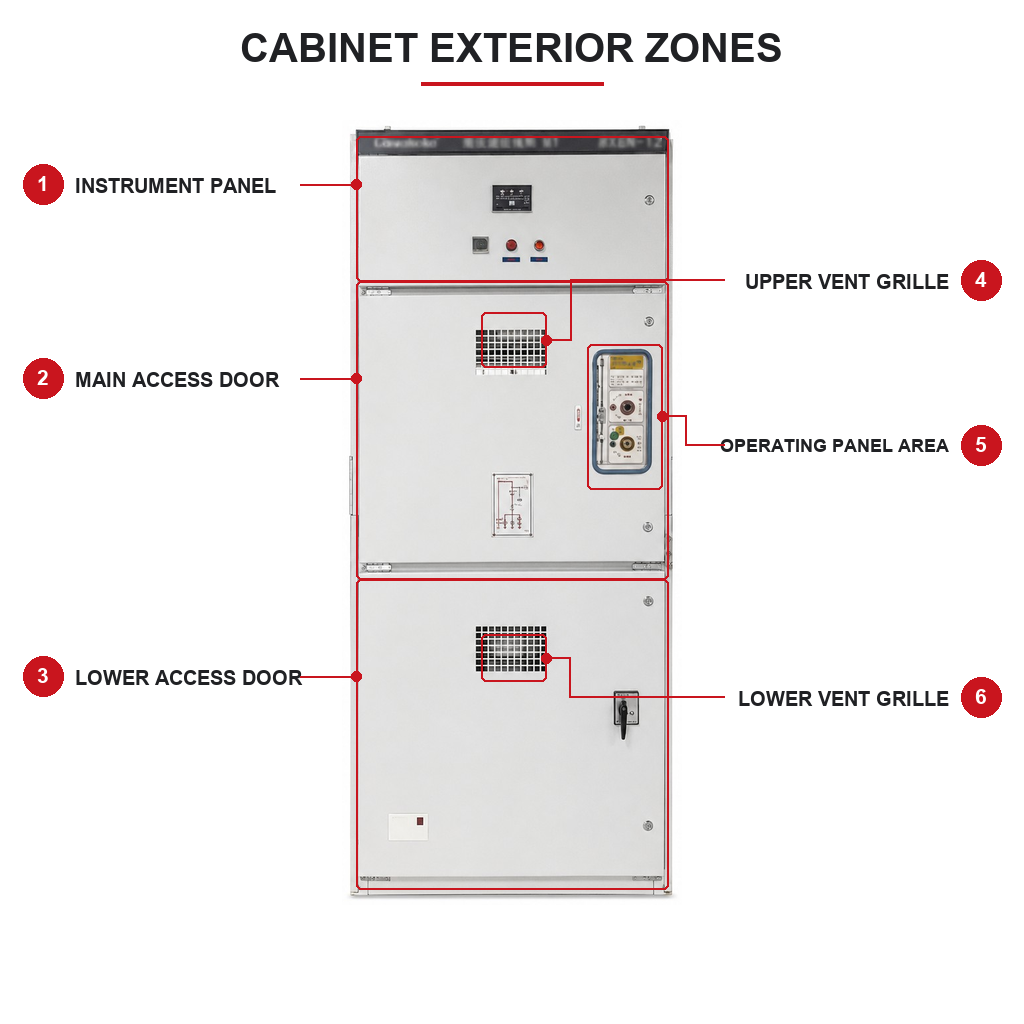

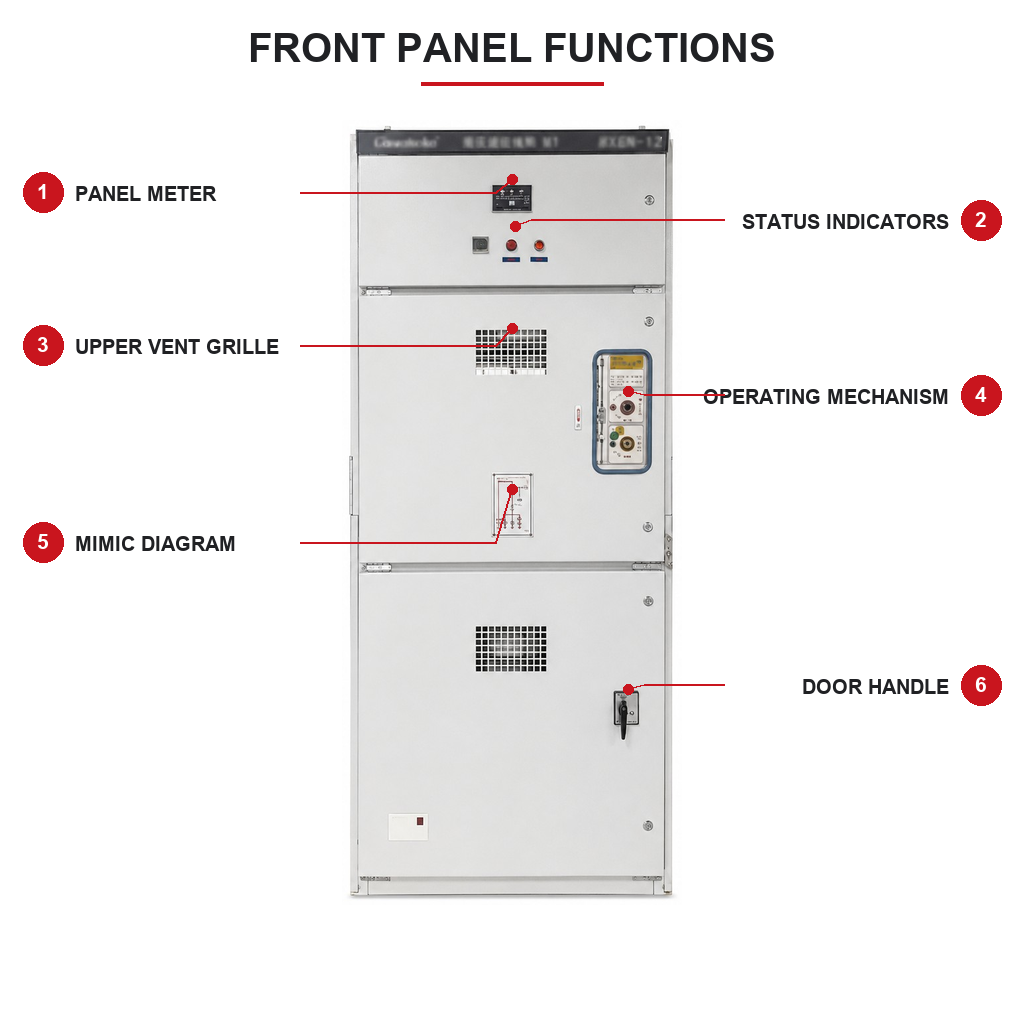

Unit Utama Gelang Jenis Tetap HXGN-12 – Peralatan Pengalih Kuasa Padat 12 kV

HXGN-12 ialah kabinet utama gelang jenis tetap, berpenelesan udara, dan bertutup logam untuk agihan sekunder 12 kV. Ia memuatkan suis pemutus beban, suis pembumian, dan pelindung fius HV pilihan dalam sebuah kandungan padat yang lebarnya kira-kira separuh daripada panel KYN28 jenis boleh dikeluarkan, menjadikannya penyelesaian piawai untuk substesen padat, kiosk agihan, dan titik pengalihan suapan gelang.

JENIS TETAP VERSUS JENIS BOLEH Dikeluarkan – SUATU KOMPROMI YANG DISENGAJA
HXGN-12 tidak mempunyai troli pemutus yang boleh dikeluarkan, dan itulah intinya. Dalam pengagihan sekunder, peranti pengalih beroperasi secara jarang dan tidak dijangka akan dikeluarkan untuk penyelenggaraan sepanjang jangka hayatnya. Penghapusan mekanisme troli menghilangkan rel pengalihan, kenalan pengasingan, pautan interlok, dan ruang lantai yang diperlukannya, yang seterusnya mengurangkan kos dan mengecilkan jejak fizikal secara ketara. Di mana suatu saluran masuk memerlukan pemutusan litar pintas, gabungan suis pemutus beban dan fius HV menyediakannya dengan kos yang jauh lebih rendah berbanding pemutus vakum.

Nyatakan KYN28-12 sebagai gantinya apabila aplikasi memerlukan operasi pemutus yang kerap, pemutusan lengkap litar pintas pada setiap saluran penyuap, atau pengeluaran pemutus tanpa gangguan pada bar bus.

PENGALIHAN TIGA KEDUDUKAN
Suis pemutus beban menyediakan kedudukan Tertutup, Terbuka dan Dipbumikan daripada satu mekanisme sahaja. Kedudukan dipbumikan dikunci secara mekanikal dan kelihatan jelas, memberikan pembumian positif sebelum kerja kabel tanpa sebarang peranti pembumian berasingan. Ini merupakan ciri keselamatan utama bagi peralatan suis utama gelang dan menghilangkan sepenuhnya kelas ralat operator.

OPERASI RANGKAIAN GELANG
Dalam suatu penyalur gelang, dua unit suis menghubungkan kabel gelang masuk dan keluar, manakala satu lagi unit suis menyalurkan bekalan kepada transformer tempatan. Jika suatu bahagian kabel mengalami kegagalan, gelang akan diatur semula dengan membuka satu suis dan menutup suis yang lain, seterusnya memulihkan bekalan kepada semua pelanggan kecuali mereka yang berada di bahagian kabel yang gagal. Oleh sebab itu, sistem pengagihan untuk kawasan bandar dan kawasan perindustrian dibina berdasarkan unit utama gelang, bukan penyalur jejarian.

Kesesuaian pasaran
Melayani rangkaian 11kV di seluruh Timur Tengah dan Afrika; di Rusia, CIS dan Eropah Timur, ia melayani rangkaian 10kV. Penebatan udara bermaksud tiada SF6, mengelakkan pelaporan F-Gas dan keperluan pemulihan gas pada akhir hayat—faktor yang semakin penting dalam proses perolehan di EU dan Eropah Timur. Bagi tapak berdebu tinggi, kawasan pesisir atau kawasan yang mudah dilanda banjir, C-GIS CGC-12 yang kedap merupakan alternatif yang lebih tahan lasak.

Aplikasi Lazim

Aplikasi Utama
- Substasi kompak dan terbungkus yang melayani pembangunan perumahan, bangunan komersial dan unit industri kecil.
- Titik pengalihan suapan gelang perkotaan pada rangkaian kabel 10kV dan 11kV.
- Rangkaian agihan dalaman kawasan perindustrian dan zon bebas.
- Kios agihan dan dinding pelindung substasi yang dipasang di atas tapak.
- Substasi perkhidmatan bangunan di hotel, pusat membeli-belah, hospital dan menara pejabat.
- Titik sambungan penjanaan boleh baharu berskala kecil dan sederhana.
- Skim elektrifikasi luar bandar dan pinggir bandar di seluruh Afrika, di mana kos setiap sambungan menentukan rekabentuk.
- Perlindungan transformator menggunakan suis rehat beban dan gabungan fius HV.

Konfigurasi Tipikal
Unit dua: berdering masuk, berdering keluar. Unit tiga: ring in, ring out, pemakanan transformator. Empat unit dan ke atas: pemakanan tambahan atau sel pengukur. Unit boleh diperluaskan di tapak apabila rangkaian berkembang.

Kesesuaian Serantau
- Timur Tengah: Pengedaran sekunder 11kV untuk pembangunan kediaman dan komersial. Perhatikan bahawa di lokasi yang berdebu tinggi dan pantai unit SF6 yang ditutup biasanya pilihan teknikal yang lebih baik.
- Afrika: projek pengelektrikannya dan perumahan bervolume tinggi pada rangkaian 11kV, di mana kelebihan kos berbanding peralatan switch yang boleh dikeluarkan adalah menentukan skala.
- Rusia dan CIS: Pengedaran sekunder 10kV, tersedia dalam versi iklim GOST 15150.
- Eropah Timur: Pengedaran 10kV, dengan penebat udara mengelakkan kewajipan F-gas.

Tidak sesuai untuk
Aplikasi yang memerlukan keupayaan pemutusan litar pintas penuh pada setiap saluran tanpa fius — nyatakan KYN28-12. Pemasangan yang terdedah kepada banjir, kemasukan pasir berat atau kabut garam berterusan — nyatakan C-GIS CGC-12 yang kedap. Sistem di atas 12 kV — nyatakan HXGN-24.

Data Teknikal

DATA TEKNIKAL — KYN28-24

KATEGORI	Item	Spesifikasi
Pematuhan	Piawaian	IEC 62271-200, IEC 62271-103
Kadar Elektrik	Voltan bernombor	12 kV
	Frekuensi bertaraf	50 Hz / 60 Hz
	Tahan frekuensi kuasa (1 minit)	42 kV
	Tahan Impuls Kilat (BIL)	75 kV puncak
	Arus normal berkadaran — suis pemutus beban	630 A
	Arus normal berkadar — busbar	630 A
	Arus pembentukan litar pintas	40 kA puncak
	Arus tahanan masa pendek	16 kA / 20 kA selama 1 saat
	Keupayaan pemutusan suis pemutus beban	630 A
	Keupayaan pemutusan modul VCB pilihan	20 kA / 25 kA
Sistem Gas	Medium Insulasi	SF6, kedap sepenuhnya
	Tekanan pengisian kadar (tolok)	0.04–0.05 MPa
	Reka bentuk kedap-seumur-hidup	lebih 20 tahun, tiada pengisian semula diperlukan
	Pemantauan gas	Tolok tekanan dengan petunjuk tekanan rendah; suis ketumpatan dan amaran jarak jauh pilihan
Pembinaan	Darjah Penjagaan	IP65
	Bahan Tangki	Keluli tahan karat 304, dikimpal dan kedap hermetik
	Jenis Suis	Tiga kedudukan — Ditutup / Dibuka / Dipbumikan
	Bilangan Unit Suis	2 hingga 5, boleh dikonfigurasikan
	Sambungan Kabel	Penyambung siku boleh dipisahkan sepenuhnya berperisai, 200 A / 400 A / 630 A, masukan bahagian bawah
	Operasi	Tuil manual piawai; pilihan motor AC/DC 110V atau 220V
	Berkunci	Mekanikal, memaksakan urutan akses suis–bumi–kabel
Dimensi	Keseluruhan (L × D × T)	Lebih kurang 900 × 600 × 1100 mm (biasa untuk 3 unit)
Dimensi	Berat (kira-kira)	250–400 kg bergantung pada konfigurasi
Kondisi Perkhidmatan	Suhu persekitaran	−25 °C hingga +55 °C
	Ketinggian	≤1000 m piawai; ≤2000 m atas permintaan
	Kelembapan Relatif	Tanpa sekatan — pembinaan kedap
	Pemasangan	Dalam bangunan, kiosk luar bangunan, dipasang di atas tapak atau dalam ruang bawah paras tanah

Perkhidmatan

KEJURUTERAAN PRAPERJUALAN
- Semakan gambar rajah satu-talian dan pembangunan jadual panel daripada senarai beban anda.
- Pemilihan peralatan disahkan mengikut grid destinasi: 11 kV/13.8 kV/22 kV/33 kV (Timur Tengah, Afrika), 6 kV/10 kV/35 kV (Rusia & CIS), 10 kV/20 kV/35 kV (Eropah Timur). Projek di Arab Saudi direka dan disahkan pada frekuensi 60 Hz.
- Kajian penurunan kadar suhu persekitaran. IEC 62271-1 menetapkan kadar peralatan pada +40 °C; kami mengira semula arus berterusan untuk keadaan Teluk pada 50–55 °C atau menyediakan versi iklim GOST 15150 (UHL1 hingga -60 °C) bagi tapak CIS.
- Semakan arus litar pintas dan koordinasi perlindungan mengikut tahap ralat hulu anda.
- Lukisan susun atur umum 2D/3D, pelan asas dan pelan masuk kabel sebelum pelepasan pengeluaran.

AKSES PASAR DAN DOKUMENTASI
Kami menyediakan dossye teknikal yang menjadi asas kelulusan—biasanya item paling panjang dalam laluan kritikal projek:
- Arab Saudi: Sijil produk SASO/SABER (PCoC) dan sijil setiap penghantaran (SCoC); sokongan kelulusan bahan SEC serta ujian penerimaan kilang yang dipantau.
- UAE / Qatar / Kuwait / Oman: bungkusan dokumentasi untuk pendaftaran pembekal DEWA, kelulusan bahan KAHRAMAA, penghantaran MEW dan kelulusan produk Oman DCRP (wajib sejak 2018).
- Iraq: sijil kesesuaian ICIGI melalui badan pemeriksaan yang dilantik oleh COSQC.
- Afrika: PC dan SC SONCAP untuk Nigeria, PVoC KEBS (Laluan A/B/C) untuk Kenya, serta sijil TBS / UNBS / GSA di negara-negara lain. Pemeriksaan pra-penghantaran dan pengedap bekas dikendalikan bersama agensi yang dilantik.
- Rusia & CIS: pensijilan GOST R untuk peralatan voltan sederhana, dengan sokongan wakil berkuasa EAEU.
Perlu diingat bahawa kelulusan utiliti pertama kali biasanya mengambil masa 2–12 bulan bergantung pada pihak berkuasa. Mulakan proses ini secara selari dengan penempahan pesanan, bukan selepasnya.

PENERIMAAN DI LOJI DAN PENYERAHAN
- Ujian biasa ke atas setiap panel mengikut IEC 62271-200: tahan frekuensi kuasa, rintangan litar utama, operasi mekanikal, pengesahan interlock, dan fungsi litar bantu.
- FAT yang disaksikan oleh pelanggan atau pihak ketiga (SGS, BV, TUV, Intertek) tersedia atas permintaan. Projek SEC Arab Saudi memerlukan FAT yang disaksikan oleh jurutera SEC.
- Pembungkusan eksport yang sesuai untuk penghantaran laut: kotak kayu lapis, bahan penyerap lembap, penghalang kelembapan, serta penunjuk goncangan dan kecondongan untuk unit MV.
- Set dokumentasi: laporan ujian, sijil ujian jenis, lukisan pelan umum dan skematik, manual operasi & penyelenggaraan, senarai komponen ganti, dan senarai pembungkusan. Manual tersedia dalam Bahasa Inggeris, Rusia, Perancis dan Arab.

Perkhidmatan Selepas Jualan
- Pengawasan pemasangan dan panduan pemasangan di lokasi, sama ada secara jarak jauh atau melalui penghantaran jurutera.
- Latihan untuk operator dan penyelenggara, sama ada di lokasi atau dalam talian.
- Senarai komponen ganti dua tahun yang disyorkan dikemukakan bersama sebut harga — cara paling berkesan untuk mengelakkan tempoh gangguan yang panjang di pasaran di mana komponen ganti tempatan tidak tersedia.
- Respons teknikal dalam masa 24 jam; komponen ganti mudah pakai (kontak, penebat, gegelung, mekanisme) disimpan dalam stok untuk penghantaran pantas.
- Jaminan: 18 bulan dari penghantaran atau 12 bulan dari penempatan dalam perkhidmatan, mana-mana yang tamat dahulu. Tempoh lanjutan boleh dirundingkan untuk perjanjian rangka kerja.

Kawalan kualiti

PENGESAHAN REKABENTUK DAN UJIAN JENIS
- Diuji jenis mengikut IEC 62271-200 untuk peralatan suis bertutup logam AU: tahan voltan frekuensi kuasa dan impuls kilat, arus tahan jangka pendek dan puncak, kenaikan suhu, kapasiti membuat dan memutus, ketahanan mekanikal, serta tahap perlindungan.
- Pengelasan lengkung dalaman (IAC) disahkan melalui ujian, dengan flap pelepasan tekanan dan saluran ekzos terbukti mampu mengandung lengkung dan melindungi operator. Ini merupakan kelayakan tersendiri yang berbeza daripada ketahanan dielektrik dan harus diminta secara eksplisit dalam dokumen tender.
- Laporan ujian jenis pihak ketiga daripada KEMA, ASTA, CESI atau TUV tersedia. Perlu diperhatikan bahawa sijil ASTA ditandatangani oleh pemerhati ASTA yang bertanggungjawab terhadap laporan tersebut, justeru pembelian oleh syarikat utiliti dan EPC menganggapnya berbeza daripada rekod ujian sendiri pengilang.

KAWALAN BAHAN MASUK
- Pemutus vakum, mekanisme pengendali, relai perlindungan dan transformer instrumen diterima hanya daripada pembekal yang layak berdasarkan sijil kesesuaian.
- Bar bus kuprum disahkan dari segi kekonduksian, keratan rentas dan ketebalan salutan.
- Komponen penebat epoksi diuji pelepasan separa apabila diterima.
- Ketebalan kepingan keluli dan ketebalan lapisan salutan serbuk disahkan setiap kelompok; siap akhir piawai RAL 7035.

Pemeriksaan semasa proses
- Semakan dimensi dan kesusunan segi empat tepat kotak penutup selepas proses fabrikasi.
- Semakan momen bar bus dilakukan dengan tork kunci kalibrasi, dan direkodkan bagi setiap sambungan.
- Pemasangan wayar disahkan titik-ke-titik mengikut skematik yang diluluskan sebelum dibekalkan kuasa.
- Urutan interlok mekanikal dibuktikan pada setiap panel: pemutus tidak boleh dimasukkan ke dalam kedudukan operasi jika suis pembumian ditutup, suis pembumian tidak boleh ditutup jika pemutus berada dalam keadaan tertutup, dan pintu kompartmen kabel tidak boleh dibuka kecuali jika telah dipbumikan.

UJIAN BIASA – SETIAP PANEL, TIADA PENGAMBILAN SAMPEL
- Voltan tahan frekuensi kuasa pada litar utama dan litar bantu.
- Pengukuran rintangan litar utama, dibandingkan dengan garis dasar rekabentuk.
- Ujian operasi mekanikal melalui urutan penuh Servis / Ujian / Terpencil.
- Ujian fungsi perlindungan dan kawalan, termasuk pelanjutan dan penutupan daripada reley.
- Pengesahan tahap perlindungan dan lapisan cat.
- Setiap panel dikeluarkan dengan laporan ujian rutin bernombor siri.

KETELUSURAN DAN SISTEM
- Sistem pengurusan kualiti ISO 9001.
- Ketelusuran nombor siri dari panel siap kembali kepada penggalak vakum, mekanisme dan kelompok komponen penebat.
- Rekod ujian disimpan dan boleh diambil semula sepanjang tempoh jaminan dan seterusnya, yang penting apabila syarikat utiliti mengemukakan pertanyaan beberapa tahun selepas perkhidmatan bermula.

KELAYAKAN PERSEKITARAN
Kadar piawai IEC mengandaikan suhu persekitaran +40 C. Di mana destinasi memerlukan lebih daripada itu, kami mengesahkan secara bersesuaian: ujian kenaikan suhu pada suhu persekitaran yang lebih tinggi untuk projek Teluk, ujian semburan garam untuk pemasangan di kawasan pantai, dan versi iklim GOST 15150 dengan pengesahan fungsi suhu rendah untuk pelaksanaan di CIS.
